ما هي الكانة؟ التعريف والأهمية الأساسية للكانات في المنشآت الخرسانية
تُعتبر الكانات حجر الزاوية في تصميم وتنفيذ أي منشأة خرسانية حديثة وآمنة. الكانة ليست مجرد قطعة معدنية منحنية، بل هي قلب الهيكل الذي يقاوم القوى المدمرة. وبشكل أدق، الكانة هي نوع من حديد التسليح العرضي الذي يوضع بشكل عمودي أو أفقي حول قضبان التسليح الطولية في الأعمدة والكمرات (الجسور). يلعب هذا العنصر الحيوي دورين أساسيين:
- يمنع انبعاج (Buckling) قضبان التسليح الطولية المعرضة للضغط، وهو أحد أخطر المخاطر في عناصر الضغط مثل الأعمدة.
- يوفر مقاومة ضد قوى القص (Shear Forces) وقوى اللي (Torsional Forces) الناتجة عن الحركات الجانبية مثل الزلازل أو الرياح.
يُطلق مصطلح الكانات على حلقات مغلقة من الفولاذ توضع داخل خرسانة العناصر الإنشائية مثل الكمرات أو الأعمدة.

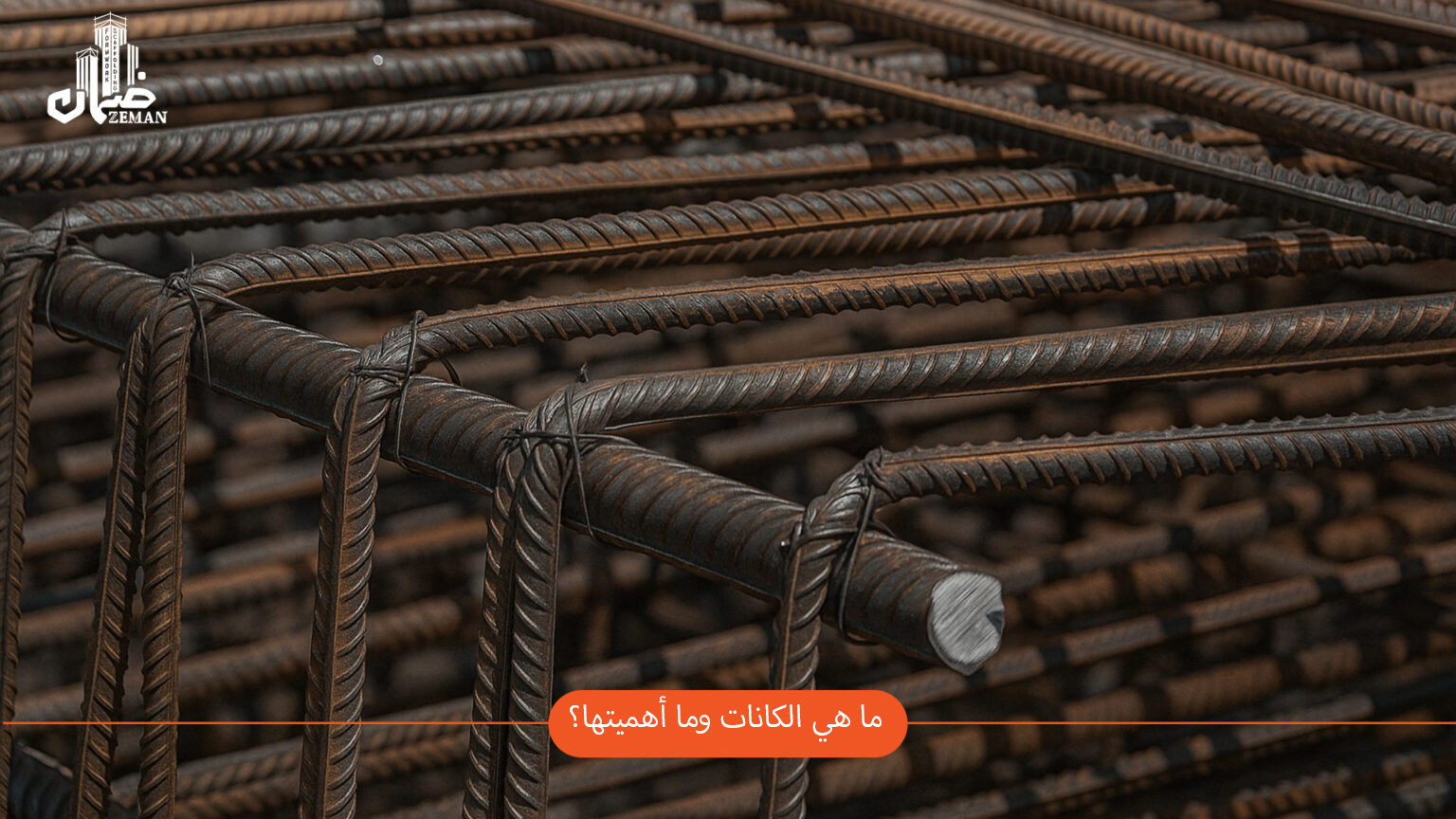

ما هي الكانات وما أهميتها؟
يتم تصنيع الكانات عن طريق ثني قضبان التسليح في ثلاث نقاط أو أكثر لتشكيل حلقة مغلقة. يمكن أن يكون شكل الكانات مثلثاً، أو مستطيلاً، أو مربعاً، أو دائرياً، أو حلزونياً، أو معيناً. في المنشآت الخرسانية، أكثر أنواع الكانات شيوعاً للأعمدة المربعة والمستطيلة هي الكانات المربعة، أو المستطيلة، أو المعينية.
بدون وجود الكانات، تتعرض الخرسانة بسهولة للتشققات المائلة وقد ينهار الهيكل بشكل مفاجئ وهش (Brittle). وبالتالي، فإن الإجابة على سؤال “ما هي الكانة” تكمن في تلبية هذه الحاجة الأساسية لخلق سلوك مطيلي (Ductile) في الهيكل، مما يعني قدرة الهيكل على التشوه الكبير قبل الانهيار، وهذا الأمر يتيح الهروب الآمن من المبنى.
تتجاوز الكانة كونها مجرد تقوية فولاذية لتصبح عنصراً رئيسياً في السلامة الحياتية والمالية. أظهرت الأبحاث التي أجراها الدكتور جورج أ. ريفيرا كروز من الجيش الأمريكي أن الكمرات الخرسانية في المناطق ذات النشاط الزلزالي المنخفض، والتي تحتوي على كانات بمسافات تباعد كبيرة، تتعرض بسهولة لفشل القص المبكر ولا يمكنها الوصول إلى حالة الفعل السلسلي (Catenary Action).
الفعل السلسلي (Catenary Action) هو آلية يتم فيها نقل حمل الهيكل، بعد فقدان إحدى الدعامات (على سبيل المثال بسبب زلزال)، عبر الشد في قضبان التسليح الطولية للكمرة، تماماً مثل الكابل. هذه الآلية هي خط الدفاع الأخير ضد الانهيار المتتابع (Progressive Collapse). لذلك، فإن التصميم الصحيح والتنفيذ الدقيق للكانات يساهم بشكل مباشر في إنقاذ الأرواح وتقليل الخسائر المالية في مواجهة الكوارث الطبيعية. أدت هذه النتائج إلى مراجعة أكواد التصميم مثل ACI 318، وأصبح الآن إلزامياً وضع الكانات بمسافات أقل حتى في المناطق ذات النشاط الزلزالي المنخفض.
“`html
هل أدركت الآن ما هي الكانة؟
تُستخدم الكانات في أجزاء كثيرة من المنشأة؛ بدءاً من الأعمدة والكمرات (الجسور) في الإطارات الخرسانية، وصولاً إلى جدران القص، والجسور، والأساسات، وحتى دعامات الخزانات. في الأعمدة، توضع الكانات عادةً في الطرفين العلوي والسفلي بمسافات أقل لمنع تشقق الخرسانة وانبعاج قضبان التسليح في مناطق المفصل اللدن (Plastic Hinge). أما في الكمرات، فتكون كثافة الكانات أعلى في نهايات الكمرة وبالقرب من الركائز حيث تكون قوة القص في حدها الأقصى، وتتناقص باتجاه منتصف البحر (الفتحة). يمنع هذا التوزيع الذكي الاستهلاك الزائد للفولاد ويعمل على تحسين التكاليف.
لتنفيذ هذه التصاميم بدقة، يتم استخدام أنظمة القوالب الخرسانية مثل قوالب الجدران الخرسانية وقوالب الأعمدة الدائرية للحفاظ على الموقع الدقيق للكانات. بالإضافة إلى ذلك، في المشاريع الشاهقة، يجب تثبيت الكانات المعلقة (مثل رؤوس الأعمدة الطويلة) بأنظمة تدعيم مثل الدعامات السقفية البسيطة (الجكات) أو السقالات المثلثة لمنع الإزاحة.
لتنفيذ هذه التصاميم بدقة، يتم استخدام أنظمة القوالب الخرسانية مثل قوالب الجدران الخرسانية وقوالب الأعمدة الدائرية للحفاظ على الموقع الدقيق للكانات. بالإضافة إلى ذلك، في المشاريع الشاهقة، يجب تثبيت الكانات المعلقة (مثل رؤوس الأعمدة الطويلة) بأنظمة تدعيم مثل الدعامات السقفية البسيطة (الجكات) أو السقالات المثلثة لمنع الإزاحة.
لتنفيذ هذه التصاميم بدقة، يتم استخدام أنظمة القوالب الخرسانية مثل قوالب الجدران الخرسانية وقوالب الأعمدة الدائرية للحفاظ على الموقع الدقيق للكانات. بالإضافة إلى ذلك، في المشاريع الشاهقة، يجب تثبيت الكانات المعلقة (مثل رؤوس الأعمدة الطويلة) بأنظمة تدعيم مثل الدعامات السقفية البسيطة (الجكات) أو السقالات المثلثة لمنع الإزاحة.
تشير هذه العلاقة الوثيقة بين تصميم التسليح وأنظمة القوالب والسقالات إلى التعقيد والتنسيق المطلوبين في تنفيذ مشروع البناء. في النهاية، تعد الكانة رمزاً للهندسة الدقيقة والمسؤولية تجاه قوى الطبيعة، والتي تتحول إلى واقع مادي آمن من خلال المعايير العالمية مثل ACI 318.
أنواع الكانات
الكانة ليست مفهوماً واحداً، بل لها أنواع مختلفة صُمم كل منها لظروف تحميل محددة. إن فهم هذه الاختلافات أمر حيوي للاختيار الصحيح والتنفيذ الآمن. النوعان الرئيسيان للكانات هما الكانات المفتوحة (Open Stirrups) والكانات المغلقة (Closed Stirrups).
الكانات المفتوحة (Open Stirrups)
تأتي عادةً على شكل حرف U، ولها نهايات حرة، وتُستخدم بشكل أساسي لمقاومة قوى القص في الكمرات الخرسانية، لا سيما في الأماكن التي يكون فيها تأثير اللي (Torsion) ضئيلاً. يتم وضع هذا النوع من الكانات في منطقة الشد من الكمرة، وهي المنطقة التي تتشكل فيها شروخ القص. ومع ذلك، لا يُنصح استخدام الكانات المفتوحة في التصميم المقاوم للزلازل، وتعتبر غير مناسبة في العديد من الحالات.
الكانات المغلقة (Closed Stirrups)
(يُطلق عليها أحياناً اسم “الحلقة” أو Hoop) وهي عبارة عن حلقة كاملة ومستمرة تحيط بقضبان التسليح الطولية وتحصرها بشكل كامل. يوفر هذا الحصر (التحزيم) مقاومة قص أفضل بكثير ويمنع انبعاج قضبان التسليح الطولية بفعالية أكبر. تُعد الكانات المغلقة إلزامية في الحالات التي يجب أن تتمتع فيها الكمرة الخرسانية بمقاومة كبيرة ضد قوى اللي (الفتل). وقد أظهرت الدراسات المعملية أن الكانات المغلقة في جميع العينات المختبرة كانت قادرة على تحمل قوة القص وأظهرت فشلاً انحنائياً (تخضع للعزم)، بينما تعرضت الكانات المفتوحة تحت ظروف مماثلة لفشل قصي. توضح هذه النتائج بوضوح التفوق الأدائي للكانات المغلقة.
تطبيقات الكانات في البناء والتشييد
تُعد الكانات من المكونات الحيوية في المنشآت الخرسانية المسلحة، وتستخدم لمقاومة قوى القص، واللي، وعزوم الانحناء.
التطبيقات الرئيسية للكانات هي كما يلي:
في الكمرات (Beams)
- منع الشروخ المائلة (القطرية) من خلال تحمل قوى القص.
- عند تطبيق الحمل، يتعرض الجزء السفلي من الكمرة للشد والجزء العلوي للضغط؛ تقوم الكانات بنقل قوى القص بين هذين الجزأين وتمنع تشكل الشروخ.
في الأعمدة (Columns)
- مقاومة القوى الجانبية مثل الزلازل أو الرياح.
- يتم تثبيت الكانات بانتظام على طول العمود لحصر الخرسانة وزيادة استحكامها ومطيليتها (Ductility).
في البلاطات (Slabs)
- التوزيع المنتظم للأحمال عبر البلاطة ومنع تركيز الإجهادات.
- وبالنتيجة، تضمن الكانات استحكام واستقرار وديمومة المنشآت الخرسانية.

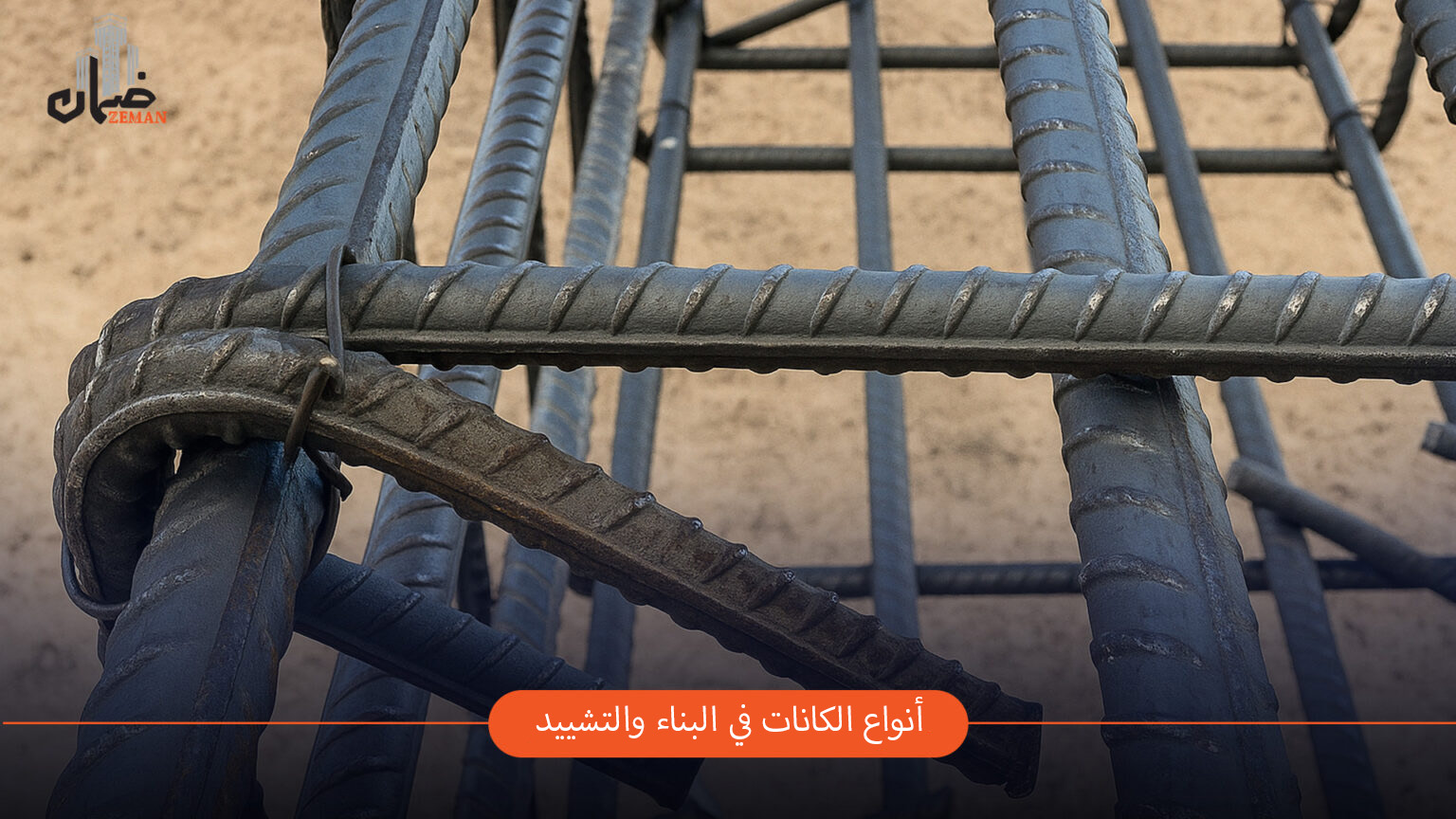

أنواع الكانات في البناء والتشييد
۱. بناءً على الشكل الهندسي
- الكانة المستطيلة: النوع الأكثر شيوعاً من الكانات لمقاومة قوى القص في الكمرات والأعمدة.
- الكانة المربعة: تشبه النوع المستطيل ولكنها تأتي بشكل مربع، وتناسب الأعمدة المربعة.
- الكانة الدائرية: تُستخدم في الأعمدة الدائرية لتحمل القوى الجانبية.
- الكانة المثلثية: لزيادة الاستقرار ومقاومة الإجهادات المائلة، وتُخصص للهياكل الكابولية (الطرة) مثل الجدران الاستنادية.
- الكانة الحلزونية: تُستخدم في المنشآت التي تعتمد على التسليح الحلزوني، بهدف الحفاظ على مسافات قضبان التسليح ومنع حدوث الانبعاج.
۲. بناءً على الطبيعة أو عدد الأرجل
- الكانة أحادية الساق (فرع واحد): تُصنع من قضيب تسليح محني على شكل حرف U؛ وهي أقل شيوعاً نظراً لصعوبة تركيبها وتوفيرها دعماً جانبياً محدوداً.
- الكانة ثنائية الساق (المزدوجة): النوع الأكثر شيوعاً في البناء والتشييد؛ تحتوي على أربعة أطراف وحلقة مغلقة بالكامل لتوفير مقاومة عالية ضد القص.
- الكانة رباعية الأرجل: تأتي بشكل مستطيل وثمانية أطراف مغلقة، وهي مخصصة للمنشآت التي تتطلب كثافة عالية في حديد التسليح.
- الكانة سداسية الأرجل: تأتي على شكل سداسي، وتُستخدم خصيصاً للأعمدة والعناصر الإنشائية الضخمة التي تحتاج إلى تقوية إضافية.
يصبح استخدام هذه الكانات ممكناً عبر الاعتماد على المعدات الاحترافية مثل القوالب المعدنية المودولية (الوحدات النمطية) وأنظمة القوالب المودولية.
تعمل هذه الأنظمة على زيادة دقة وسرعة التنفيذ، وتضمن وضع الكانات في مواقعها المصممة بدقة تامة. بالإضافة إلى ذلك، ولضمان الوصول الآمن إلى نقاط تثبيت الكانات في المرتفعات، يتم استخدام أنواع مختلفة من السقالات مثل سقالة الكاب لوك (Cuplock)، والسقالة المطرقية، وسقالة الإطار H (H-Frame).
إن الاختيار الصحيح لهذه المعدات يؤثر بشكل مباشر على جودة وسلامة تنفيذ أعمال الكانات.
التنفيذ الصحيح للكانات: من التموضع إلى الوصلات والحماية
| نوع الكانة | الخصائص | التطبيق وملاحظات التصميم |
| الكانات المفتوحة | توضع على شكل حرف U في جانب الشد من الكمرة | لا تُستخدم في المناطق الزلزالية |
| الكانات المغلقة | تحتوي على خطافات بزاوية 90 أو 135 درجة | إلزامية في المناطق الزلزالية |
| الكانات متعددة السيقان | تُستخدم للأعمدة والكمرات ذات الأبعاد الأكبر | تتطلب تصميماً خاصاً |
| الكانات أحادية الساق | تُستخدم لربط قضيبين من حديد التسليح | تتطلب تصميماً خاصاً |
الخاتمة
تُعد الكانات (الأساور) من العناصر المهمة في المنشآت الخرسانية المسلحة، حيث تساعد في زيادة المقاومة ضد قوى القص واللي (الفتل). تُستخدم هذه العناصر كمعززات (تقوية) للقص في الكمرات والأعمدة. وتعتبر الكانات المغلقة إلزامية في المناطق الزلزالية ونواحي المفصل اللدن (Plastic Hinge).
في محصلة عامة، يمكن القول إن الكانة تلعب دوراً يتجاوز كونها مجرد حديد تسليح بسيط، وتُعرف بأنها العمود الفقري الخفي للمنشأة. يضمن هذا العضو الفولاذي استقرار ومطيلية (Ductility) المنشأة من خلال منع انبعاج قضبان التسليح الطولية ومنع الكسر القصي. إن اختيار النوع المناسب للكانة (مفتوحة، مغلقة، أو متعددة السيقان)، والالتزام بالمسافات القياسية وفقاً للأكواد مثل ACI 318، والتنفيذ الدقيق في الموقع بمساعدة أنظمة القوالب والسقالات الآمنة، هي من العوامل الرئيسية في بناء منشآت مقاومة للزلازل والقوى الجانبية. في النهاية، الكانة ليست مجرد تفصيل تنفيذي؛ بل هي الضامن لسلامة وديمومة وأداء المنشآت الخرسانية في مواجهة الكوارث الطبيعية وضغوط الزمن.
