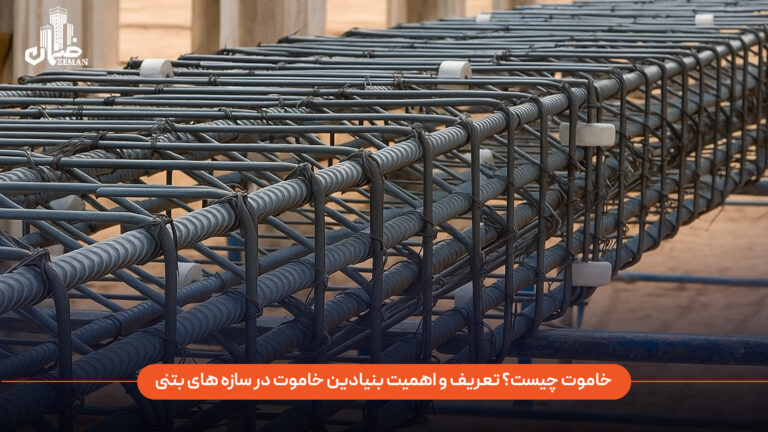

خاموت چیست؟ بررسی کاربرد خاموت، انواع و ضوابط خاموتگذاری در ساختمان
خاموت پایه و اساس طراحی و اجرای هر سازه بتنی مدرن و ایمن است. خاموت، نه تنها یک تکه فلز خم شده، بلکه قلب یک سازه است که در برابر نیروهای مخرب مقاومت میکند. به طور دقیق، خاموت نوعی آرماتور عرضی است که به صورت عمودی یا افقی در اطراف میلگردهای طولی ستون ها و تیرها قرار میگیرد. این قطعه حیاتی دو نقش اساسی دارد:
- از کمانش (Buckling) میلگردهای طولی فشاری جلوگیری میکند، که یکی از مهم ترین خطرات در اعضای فشاری مانند ستون هاست.
- در برابر نیروهای برشی (Shear Forces) و پیچشی (Torsional Forces) که از حرکات جانبی مانند زلزله یا باد ناشی میشوند، مقاومت ایجاد میکند.
خاموت به حلقه های بسته ای از فولاد گفته میشود که درون بتن اعضای سازه ای مانند تیر یا ستون قرار میگیرد.

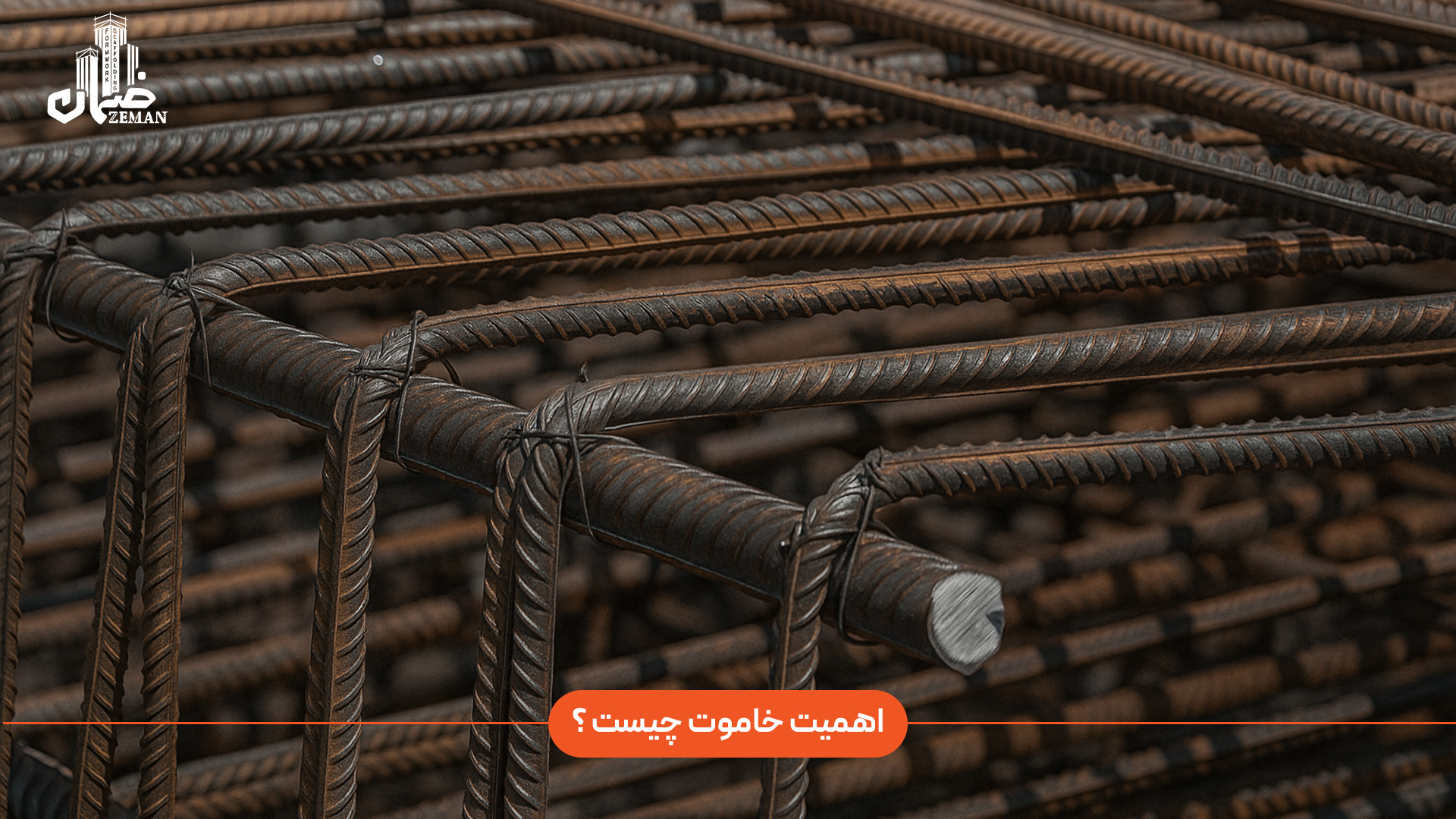

خاموت چیست و چه اهمیتی دارد؟
خاموت ها با خم کردن میلگرد (آرماتور) در سه یا چند نقطه ساخته میشوند تا یک حلقه بسته تشکیل دهند. شکل خاموت ها میتواند مثلثی، مستطیلی، مربعی، دایره ای، مارپیچی یا لوزی باشد. در سازه های بتنی، رایج ترین نوع خاموت ها برای ستون های مربعی و مستطیلی، خاموت های مربعی، مستطیلی یا لوزی هستند.
بدون حضور خاموت، بتن به راحتی دچار ترک های مورب شده و سازه ممکن است به صورت ناگهانی و ترد (Brittle) فرو بریزد. بنابراین، خاموت چیست، پاسخی به این نیاز اساسی برای ایجاد رفتار شکل پذیر (Ductile) در سازه است، که به معنای توانایی سازه برای تغییر شکل زیاد قبل از شکست است و این امر اجازه فرار ایمن از ساختمان را فراهم میکند.
خاموت فراتر از یک تقویت کننده فولادی است و به یک عنصر کلیدی در ایمنی جانی و مالی تبدیل شده است. تحقیقات انجام شده توسط دکتر جورج آ. ریورا کروز از ارتش آمریکا، نشان داده است که در مناطق کم لرزه ای، تیرهای بتنی با خاموت هایی که فاصله گذاری آن ها بیشتر است، به راحتی دچار شکست برشی زودهنگام میشوند و نمیتوانند به حالت کتنری اکشن (Catenary Action) برسند.
کتنری اکشن(Catenary Action)، مکانیسمی است که در آن پس از از دست دادن یک تکیه گاه (مثلاً در اثر زلزله)، بار سازه از طریق کشش در میلگردهای طولی تیر منتقل میشود، مانند یک کابل. این مکانیسم، آخرین خط دفاعی در برابر فروپاشی تدریجی (Progressive Collapse) است. بنابراین، طراحی صحیح و اجرای دقیق خاموت، مستقیماً به نجات جان انسان ها و کاهش خسارات مالی در برابر فجایع طبیعی ورزیده میشود. این یافته ها منجر به بازنگری کدهای طراحی مانند ACI 318 شد و اکنون حتی در مناطق کم لرزه ای نیز الزام به قرار دادن خاموت با فاصله کمتر وجود دارد.
خاموت چگونه در یک ساختمان موارد استفاده قرار میگیرد؟
روشهای طراحی و مهندسی سازهها مشخص میکند که خاموت به چه شکلی در ساختمان به کار گرفته شود. خاموتها به دو شکل تنگ باز و تنگ بسته در سازه مورد استفاده قرار میگیرند. آرماتور عرضی تنگ باز، میتواند به سه صورت تک شاخه (قلاب)، دو شاخه (رکابی) و یا چند شاخه در سازه کاربرد داشته باشد.
خاموت تنگ بسته نیز برای تحمل نیروی برشی و پیچشی میتواند با توجه به تعداد شاخه، ایفای نقش کند. اگر قصد استفاده از خاموت در موقعیتی دارید که نیروی پیچشی وارده زیاد است، بهتر است از خاموت تنگ بسته استفاده شود. بعد از تعبیه خاموت باید انتهای آن را حداقل به میزان ۱۳۵ درجه به قسمت داخلی خم کنند، بدین صورت در برابر نیروهای وارد شده به سازه مقاومت بالایی خواهد داشت.
به صورت کلی خاموت ها در بسیاری از بخش های یک سازه کاربرد دارد. از ستون ها و تیرها در قاب های بتنی گرفته تا دیوارهای برشی، پل ها، فونداسیون ها و حتی پایه های مخازن. در ستون ها، خاموت ها معمولاً در انتهای بالا و پایین با فاصله کمتری قرار میگیرند تا از ترک خوردگی بتن و کمانش میلگردها در مناطق مفصل پلاستیک جلوگیری شود. در تیرها، تراکم خاموت ها در انتهای تیر و نزدیک به تکیه گاه ها که نیروی برشی حداکثر است، بیشتر بوده و به سمت وسط دهانه کاهش می یابد. این توزیع هوشمندانه، از مصرف اضافی فولاد جلوگیری کرده و هزینه ها را بهینه سازی میکند.
برای اجرای دقیق این طرح ها، از سیستم های قالب بندی بتن مانند قالب بندی دیوار بتنی و قالب بندی ستون گرد استفاده میشود تا موقعیت دقیق خاموت ها حفظ شود. علاوه بر این، در پروژه های بلند مرتبه، خاموت های آویزان (مثل سر ستون های بلند) باید با سیستم های حمایتی مانند جک سقفی ساده یا داربست مثلثی ثابت شوند تا از جابه جایی جلوگیری شود.
کاربرد خاموت در ساختمانسازی
کاربرد خاموت در صنعت ساختمان بسیار گسترده است و نمیتوان نقش آن را تنها به نگهداری چند میلگرد محدود کرد. خاموت در واقع یکی از عناصر کلیدی در کنترل رفتار سازههای بتنآرمه است.
1) افزایش مقاومت ستون در برابر نیروهای جانبی و فشاری
یکی از مهمترین کاربردهای خاموت، کمک به افزایش مقاومت ستون است. خاموت با محصور کردن میلگردهای طولی و بتن هسته ستون، باعث میشود عضو فشاری عملکرد منسجمتری داشته باشد. این موضوع بهویژه در ستونها اهمیت بالایی دارد، زیرا ستونها از اصلیترین اعضای باربر ساختمان هستند.
2) جلوگیری از کمانش میلگردهای طولی
در اعضایی مانند ستون، میلگردهای طولی تحت فشار قرار میگیرند. اگر این میلگردها بهدرستی مهار نشوند، احتمال کمانش یا خمشدگی موضعی آنها افزایش پیدا میکند. خاموت با ایجاد تکیهگاههای عرضی منظم، از این اتفاق جلوگیری کرده و پایداری میلگردهای طولی را حفظ میکند.
3) افزایش مقاومت برشی عضو
یکی دیگر از وظایف مهم خاموت، تحمل و کنترل بخشی از نیروهای برشی است. در تیرها و ستونها، اگر برش بهدرستی کنترل نشود، احتمال ایجاد ترکهای مورب و در نهایت آسیب سازهای بالا میرود. خاموت با تقویت مقاومت برشی، به کاهش این خطر کمک میکند.
4) حفظ آرایش میلگردها هنگام بتنریزی
در زمان بتنریزی، اگر میلگردهای اصلی بهخوبی مهار نشده باشند، ممکن است جابهجا شوند و فاصله طراحیشده بین آنها از بین برود. خاموت موجب تثبیت موقعیت میلگردهای طولی میشود و به حفظ نظم شبکه آرماتوربندی کمک میکند. این موضوع از نظر کیفیت اجرا و انطباق با نقشههای سازهای بسیار مهم است.
5) بهبود شکلپذیری سازه
در سازههایی که باید در برابر زلزله عملکرد مناسبی داشته باشند، شکلپذیری اهمیت ویژهای پیدا میکند. استفاده صحیح از خاموت در نواحی بحرانی ستون و تیر، میتواند رفتار شکلپذیرتری برای عضو ایجاد کند و احتمال شکست ناگهانی را کاهش دهد.
این ارتباط تنگاتنگ بین طراحی آرماتور و سیستم های قالب بندی و داربست، نشان دهنده پیچیدگی و هماهنگی مورد نیاز در اجرای یک پروژه ساختمانی است. در نهایت، خاموت، یک نماد از مهندسی دقیق و مسئولیت پذیری در مقابل قدرت طبیعت است، که از طریق استانداردهای جهانی مانند ACI 318 به یک واقعیت فیزیکی ایمن تبدیل میشود.
اهمیت خاموت در ایمنی سازه
اگر بخواهیم خیلی ساده بگوییم، خاموت فقط یک میلگرد فرعی نیست؛ بلکه بخشی از سیستم ایمنی سازه است. هرچه اجرای خاموت دقیقتر و مطابق ضوابط باشد، ستون یا تیر در برابر بارهای وارده عملکرد مطمئنتری خواهد داشت.
در تجربه اجرایی پروژههای بتنی، بخش زیادی از مشکلاتی که بعداً در کیفیت سازه دیده میشود، به اجرای نامناسب آرماتورهای عرضی مربوط است. فاصله زیاد بین خاموتها، قلابگذاری نادرست، بسته نشدن صحیح به میلگردهای طولی یا استفاده از خاموت نامتناسب با نقشه، همگی میتوانند مقاومت نهایی عضو را کاهش دهند. به همین دلیل، خاموتگذاری باید با دقت بالا و بر اساس نقشه سازه و ضوابط مقرراتی انجام شود.
انواع خاموت ها در ساخت و ساز
۱. بر اساس شکل هندسی
- خاموت مستطیلی: رایج ترین نوع خاموت برای مقاومت در برابر نیروهای برشی در تیرها و ستون ها.
- خاموت مربعی: مشابه نوع مستطیلی ولی به شکل مربع، مناسب برای ستون های مربعی.
- خاموت دایره ای یا گرد: مورد استفاده در ستون های مدور برای تحمل نیروهای جانبی.
- خاموت مثلثی: برای افزایش پایداری در برابر تنش های مورب، مخصوص سازه های طرهای مثل دیوارهای حائل.
- خاموت مارپیچی: در سازه هایی که از آرماتور مارپیچی استفاده میکنند، جهت حفظ فاصله میلگردها و جلوگیری از کمانش به کار میرود.
۲. بر اساس ماهیت یا تعداد پایهها
- خاموت تک پایه: از یک میلگرد خم شده به شکل U ساخته میشود؛ کمتر رایج است چون نصب آن دشوار است و پشتیبانی جانبی کمی دارد.
- خاموت دوپایه یا دوبل: رایج ترین نوع در ساخت و ساز؛ دارای چهار شاخه و حلقه بسته کامل برای مقاومت بالا در برابر برش.
- خاموت چهارپایه: با شکل مستطیلی و هشت شاخه بسته برای سازه هایی با نیاز به آرماتور زیاد.
- خاموت شش پایه: به شکل شش ضلعی، مخصوص ستون ها و اعضای بزرگ که به تقویت بیشتر نیاز دارند.
انواع خاموت متداول در صنعت ساختمان:
خاموت بسته به نوع عضو سازهای، جزئیات نقشه و روش اجرا میتواند در شکلهای مختلفی مورد استفاده قرار گیرد. برخی از متداولترین انواع خاموت عبارتاند از:
خاموت بسته
رایجترین نوع خاموت در ستونها و تیرها است. این نوع خاموت بهصورت یک حلقه بسته دور میلگردهای طولی قرار میگیرد و نقش مهمی در محصورشدگی بتن و مهار میلگردها دارد.
خاموت مارپیچ
در برخی ستونها، بهویژه در مقاطع دایرهای، از خاموت مارپیچ استفاده میشود. این نوع خاموت بهصورت پیوسته دور هسته ستون پیچیده میشود و میتواند عملکرد مناسبی در محصورسازی بتن داشته باشد.
خاموت مهندسی یا ترکیبی
در بعضی پروژهها، بسته به نوع طراحی سازه و جزئیات آرماتوربندی، از ترکیب چند فرم خاموت یا خاموت با سنجاقی استفاده میشود تا مهار میلگردها کاملتر انجام شود. نکته مهم این است که انتخاب نوع خاموت باید بر اساس نقشههای اجرایی، طراحی سازه و شرایط بارگذاری انجام شود، نه صرفاً بر اساس سلیقه اجرایی.
ضوابط خاموتگذاری در ستونها
خاموتگذاری در ستونها تابع ضوابط مشخصی است و رعایت این ضوابط برای عملکرد مناسب سازه ضروری است. در ستونها، بهویژه در نواحی بحرانی، فاصله خاموتها و نحوه قرارگیری آنها اهمیت بسیار زیادی دارد.
طول ناحیه بحرانی ستون نباید کمتر از مقادیر زیر باشد:
- یکششم ارتفاع آزاد ستون
- بزرگترین بعد مقطع مستطیلی ستون
- قطر ستون
- ۴۵۰ میلیمتر
فاصله خاموتها در ناحیه بحرانی، در صورت استفاده از خاموت بسته، نباید از مقادیر مجاز بیشتر باشد:
- ۲۴ برابر قطر خاموت
- ۳۰۰ میلیمتر
- ۸ برابر قطر کوچکترین میلگرد طولی ستون
- نصف کوچکترین ضلع مقطع ستون
فاصله خاموتها در سایر بخشهای عضو فشاری نباید از مقادیر زیر بیشتر شود:
- ۳۶ برابر قطر میلگرد خاموت
- ۱۲ برابر قطر کوچکترین میلگرد طولی
- ۲۵۰ میلیمتر
- کوچکترین بعد عضو فشاری
این اعداد در عمل به مهندس کمک میکنند تا خاموتگذاری فقط بهصورت ظاهری انجام نشود، بلکه از نظر سازهای نیز کارآمد باشد. در پروژههای واقعی، همیشه باید آخرین نقشههای مصوب و الزامات مقررات ملی ساختمان ملاک اجرا باشند.
| نوع خاموت | ویژگی ها | کاربرد و ملاحظات طراحی |
| خاموت های باز | به شکل U در سمت کششی تیر قرار میگیرند | در مناطق لرزه ای استفاده نمیشوند |
| خاموت های بسته | دارای قلاب ۹۰ یا ۱۳۵ درجه هستند | در مناطق لرزه ای الزامی هستند |
| خاموت های چندساقه | برای ابعاد بزرگتر ستونها و تیرها استفاده میشوند | نیاز به طراحی خاص دارند |
| خاموت های تک ساقه | برای بستن دو میلگرد استفاده میشوند | نیاز به طراحی خاص دارند |
نکات مهم در اجرای خاموت
اجرای خاموت فقط به برش و خمکاری محدود نمیشود. جزئیات اجرایی آن به اندازه طراحی اهمیت دارد. در ادامه چند نکته کلیدی را مرور میکنیم:
1) رعایت فاصله مناسب بین خاموتها
در بسیاری از پروژهها، فاصله خاموتها بر اساس نقشه مشخص میشود، اما بهصورت تجربی نیز میدانیم که افزایش بیش از حد فاصله بین خاموتها میتواند از کارایی آنها کم کند. هرچه عضو در ناحیه بحرانیتری قرار داشته باشد، کنترل این فاصله مهمتر میشود.
2) اتصال صحیح خاموت به میلگردهای طولی
خاموتها باید با سیم آرماتوربندی به میلگردهای طولی بسته شوند تا در زمان بتنریزی و ویبره جابهجا نشوند. شل بودن اتصالات، یکی از خطاهای رایج در کارگاه است که میتواند نظم قفسه آرماتور را به هم بزند.
3) رعایت اصول خمکاری
خمکاری خاموت باید با دقت و مطابق اصول فنی انجام شود. خم کردن آرماتور در دمای بسیار پایین یا خمکاری غیراستاندارد میتواند به کیفیت میلگرد آسیب بزند. در صورت نیاز به اصلاح، این کار باید با روش اصولی و تجهیزات مناسب انجام شود.
4) تطابق اجرا با نقشه سازه
گاهی در کارگاه، خاموتگذاری بر اساس عادت اجرایی انجام میشود، در حالی که هر ستون یا تیر ممکن است جزئیات متفاوتی داشته باشد. بنابراین، مرجع نهایی همیشه نقشه سازه و جزئیات مصوب مهندس طراح است.
چرا انتخاب و اجرای درست خاموت مهم است؟
اجرای صحیح خاموت مستقیماً بر موارد زیر اثر میگذارد:
- افزایش ایمنی سازه
- بهبود عملکرد ستون و تیر در برابر برش
- جلوگیری از کمانش میلگردهای طولی
- افزایش شکلپذیری در برابر بارهای لرزهای
- حفظ یکپارچگی عضو بتنی در زمان بهرهبرداری
- کاهش احتمال آسیبهای موضعی و شکست ترد
به زبان ساده، اگر خاموتگذاری درست انجام نشود، حتی استفاده از میلگردهای طولی مناسب هم نمیتواند عملکرد ایدهآل سازه را تضمین کند.
نتیجه گیری
خاموت یکی از مهمترین اجزای آرماتوربندی در سازههای بتنی است که نقش آن فراتر از یک نگهدارنده ساده برای میلگردهای طولی است. خاموت با افزایش مقاومت برشی، جلوگیری از کمانش میلگردها، حفظ موقعیت آرماتورها در زمان بتنریزی و بهبود شکلپذیری اعضای سازهای، سهم مهمی در ایمنی و دوام ساختمان دارد.
اگر هدف شما اجرای اصولی سازه بتنی است، شناخت دقیق خاموت، انتخاب نوع مناسب آن و رعایت ضوابط خاموتگذاری، از مواردی است که نباید نادیده گرفته شود. در نهایت، کیفیت اجرای خاموت میتواند تفاوت بین یک سازه مطمئن و یک سازه آسیبپذیر را رقم بزند.
در یک جمع بندی کلی میتوان گفت خاموت، نقشی فراتر از یک آرماتور ساده دارد و به عنوان ستون فقرات پنهان سازه شناخته میشود. این عضو فولادی با جلوگیری از کمانش میلگردهای طولی و شکست برشی، پایداری و شکل پذیری سازه را تضمین میکند. انتخاب نوع مناسب خاموت (باز، بسته یا چند ساقه)، رعایت فواصل استاندارد طبق آیین نامه هایی مانند ACI 318 و اجرای دقیق در محل با کمک سیستم های قالب بندی و داربست ایمن، از عوامل کلیدی در ساخت سازه های مقاوم در برابر زلزله و نیروهای جانبی است. در نهایت، خاموت تنها یک جزئیات اجرایی نیست؛ بلکه ضامن ایمنی، دوام و عملکرد سازه های بتنی در برابر بلایای طبیعی و فشارهای زمان است.
استفاده از این تجهیزات حرفه ای مانند قالب فلزی مدولار و سیستم های قالب بندی مدولار، امکان پذیر میشود.

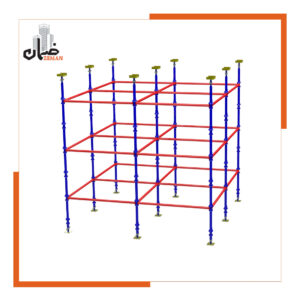

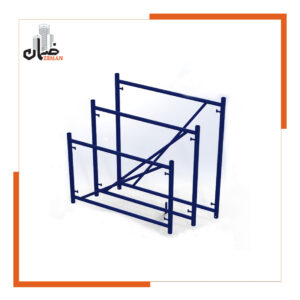

این سیستم ها، دقت و سرعت اجرا را افزایش داده و اطمینان حاکم میکند که خاموت ها دقیقاً در موقعیت طراحی شده قرار میگیرند. علاوه بر این، برای دسترسی ایمن به محل نصب خاموت در ارتفاعات، از انواع داربست مانند داربست کاپلاک، داربست چکشی و داربست H فریم استفاده میشود.
انتخاب صحیح این تجهیزات، مستقیماً بر کیفیت و ایمنی اجرای خاموت چیست تأثیر میگذارد.
