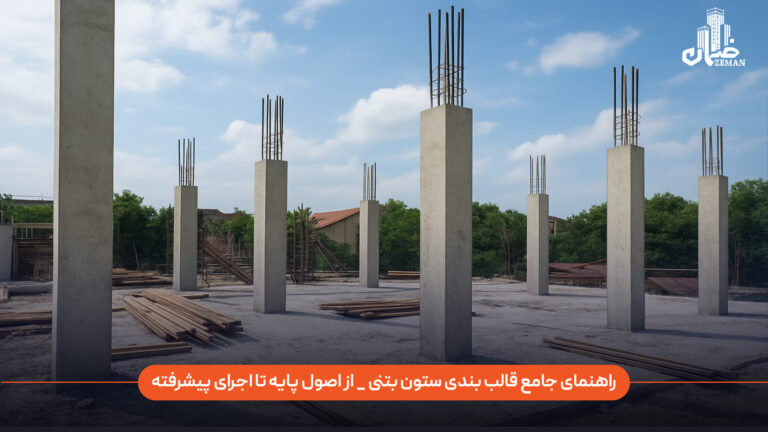

راهنمای جامع قالب بندی ستون بتنی _ از اصول پایه تا اجرای پیشرفته
قالب بندی ستون بتنی یکی از مراحل کلیدی است که مستقیماً بر کیفیت، ایمنی و دوام سازه تأثیر میگذارد. ستون های بتنی به عنوان ستون فقرات ساختمان ها عمل میکنند و قالب بندی صحیح آنها تضمین میکند که بتن به شکل دقیق و بدون نقص سخت شود. این فرآیند نه تنها شامل انتخاب مواد مناسب است، بلکه نیازمند دانش فنی، ابزارهای دقیق و رعایت استانداردهای ایمنی است.
در این مقاله جامع، به بررسی همه جوانب قالب بندی ستون بتنی میپردازیم، از جمله انواع قالب ها، مراحل اجرا، نکات اجرایی، محاسبات، تجهیزات لازم و حتی قیمت ها. این محتوا بر اساس بررسی منابع معتبر و تجربیات عملی تهیه شده و هدف آن ارائه راهنمایی کامل برای مهندسان، پیمانکاران و علاقه مندان به صنعت ساختمان است.
شرکت ضمان به عنوان یکی از تولیدکنندگان پیشرو در زمینه قالب های بتنی، با محصولاتی مانند قالب فلزی خم (پرسی) و انواع سولجر، گزینه های ایده آلی برای پروژه های شما ارائه میدهد. همچنین، برای دیدن نمونه کارهای واقعی، به پروژه هتل صولت شیراز مراجعه کنید که در آن از تجهیزات پیشرفته ضمان استفاده شده است.
اهمیت قالب بندی ستون بتنی در ساخت و ساز
قالب بندی ستون بتنی فرآیندی است که بتن تازه ریخته شده را در موقعیت و شکل مورد نظر نگه میدارد تا به استحکام کافی برسد. بدون قالب بندی مناسب، بتن ممکن است تغییر شکل دهد، ترک بخورد یا حتی فرو بریزد. طبق استانداردهای مبحث 9 مقررات ملی ساختمان ایران، قالب‌ها باید قادر به تحمل فشار هیدرواستاتیک بتن (که میتواند تا 25 کیلونیوتن بر متر مربع برسد) باشند. این فشار به ارتفاع بتن ریزی، سرعت ریختن و دمای محیط بستگی دارد.
در پروژه های بزرگ مانند پل ها یا ساختمان های بلند، قالب بندی نادرست میتواند منجر به هزینه های اضافی تعمیر شود. برای مثال، در سازه های بتنی، ستون ها حدود 20-30% از کل بار ساختمان را تحمل میکنند. بنابراین، انتخاب قالب مناسب نه تنها ایمنی را افزایش میدهد، بلکه زمان پروژه را کاهش میدهد. شرکت ضمان با تولید قالب فلزی تسمه ای (جوشی)، راه‌حل هایی ارائه میدهد که تا 200 بار قابل استفاده هستند، که این امر صرفه جویی اقتصادی قابل توجهی ایجاد میکند.
علاوه بر این، قالب بندی ستون بتنی تأثیر مستقیمی بر ظاهر نهایی سازه دارد. سطوح صاف و بدون نقص، نیاز به عملیات تکمیلی مانند گچکاری را کاهش میدهد. در ادامه، به بررسی اجزای اصلی این فرآیند میپردازیم.
اجزای اصلی قالب بندی ستون بتنی
قالب بندی ستون بتنی از چندین جزء تشکیل شده که هر کدام نقش خاصی ایفا میکنند. درک این اجزا برای اجرای موفق ضروری است:
پانل های قالب: اینها سطوح اصلی تماس با بتن هستند. در قالب های فلزی، پانل ها از ورق های 3-5 میلی متری ساخته میشوند. برای مثال، قالب فریم پلی وود ضمان ترکیبی از فلز و چوب است که مقاومت بالایی دارد.
پین و گوه: برای اتصال پانل ها استفاده میشوند. پین ها استوانه ای هستند و گوه ها برای تنظیم دقیق به کار میروند. شرکت ضمان انواع پین و گوه را تولید میکند که از خروج شیره بتن جلوگیری میکنند.
پشت بندها و لوله های حمایتی: برای جلوگیری از تغییر شکل قالب تحت فشار. معمولاً از لوله های داربستی با فاصله 1 متری استفاده میشود. انواع واشر دو لوله ضمان در این بخش مفید هستند.
جک های مایل و شاقول کننده: برای عمود نگه داشتن ستون. جک های حمایتی ضمان امکان تنظیم دقیق را فراهم میکنند.
گیره و بلت: گیره ها برای اتصال محکم و بلت ها برای کنترل فاصله پانل‌ها. گیره ضمان و بلت گزینه های باکیفیتی هستند.
کنج ها: برای زوایای دقیق در ستون های مربعی یا مستطیلی. کنج های 5×5 یا 10×10 سانتی متری رایج هستند.
برای یک ستون 3 متری 40×40 سانتی‌متری، ممکن است به 12 پانل، 8 کنج و 75 جفت پین نیاز باشد. این اجزا را می‌توانید از تجهیزات قالب بندی بتن ضمان تهیه کنید.
انواع قالب بندی ستون بتنی
- انواع قالب ها بر اساس مواد و شکل تقسیم بندی میشوند.
- انتخاب نوع مناسب به عوامل مختلفی مانند بودجه، ارتفاع و شرایط آب و هوایی بستگی دارد.
قالب چوبی
- ساخته شده از تخته های 2.5-3 سانتی متری، الوار و چهارتراش.
- مزایا: ارزان، سبک، مقاوم در برابر تغییرات دما.
- معایب: عمر کوتاه (تا 10 بار استفاده)، جذب رطوبت و نیاز به نگهداری. مناسب پروژه های کوچک.
برای اطلاعات بیشتر، به تخته های قالب بندی ضمان مراجعه کنید که شامل انواع سه لایه و چهارتراش است.
قالب فلزی
- از فولاد یا آلومینیوم (هرچند آلومینیوم به دلیل واکنش شیمیایی با سیمان کمتر توصیه میشود).
- مزایا: دوام بالا (تا 200 بار)، سرعت اجرا، سطوح صاف، مقاومت در برابر آتش.
- معایب: سنگین، گران. قالب فلزی خم ضمان مثال خوبی است که برای ستون های بلند ایده آل است.
قالب پلاستیکی یا پلیمری
- از PVC یا پلی‌اتیلن.
- مزایا: سبک، مقاوم به آب، بدون تغییر شکل.
- معایب: هزینه متوسط، کمتر برای فشارهای بالا. مناسب محیط های مرطوب.
قالب مدولار
- پنل های قابل تعویض برای اشکال مختلف.
- مزایا: انعطاف پذیر، سریع النصب.
- داربست مدولار ضمان میتواند در ترکیب با این قالب ها استفاده شود.
قالب گرد یا استوانه ای
- برای ستون های دایره ای، از ورق های نوردشده.
- مزایا: زیبایی معماری، توزیع یکنواخت بار.
- در پروژه مجموعه ورزشی الزوراء بغداد از چنین قالب‌هایی استفاده شده.
جدول مقایسه انواع قالب بندی ستون بتنی
| نوع قالب | مزایا | معایب | کاربرد اصلی | تعداد استفاده تقریبی | هزینه تقریبی (هر متر مربع) |
| چوبی | ارزان، سبک، انعطاف پذیر در دما | عمر کوتاه، جذب رطوبت، نیاز به نگهداری | پروژه های کوچک و موقت | 5-10 بار | 200,000-400,000 تومان |
| فلزی | سطوح صاف، مقاوم به آتش | سنگین، گران، نیاز به تجهیزات جابه جایی | پروژه های بزرگ و بلند | 100-200 بار | 800,000-1,500,000 تومان |
| پلاستیکی | مقاوم به آب، بدون تغییر شکل | هزینه متوسط، کمتر برای فشار بالا | محیط های مرطوب | 50-100 بار | 500,000-900,000 تومان |
| مدولار | انعطاف‌پذیر، سریع‌النصب | نیاز به قطعات دقیق | سازه های پیچیده | 150+ بار | 1,000,000-2,000,000 تومان |
| گرد | زیبایی، توزیع بار یکنواخت | ساخت پیچیده، گران | معماری مدرن | 50-100 بار | 1,200,000-2,500,000 تومان |
این جدول بر اساس داده های استاندارد صنعت تهیه شده و میتواند بر اساس بازار تغییر کند.

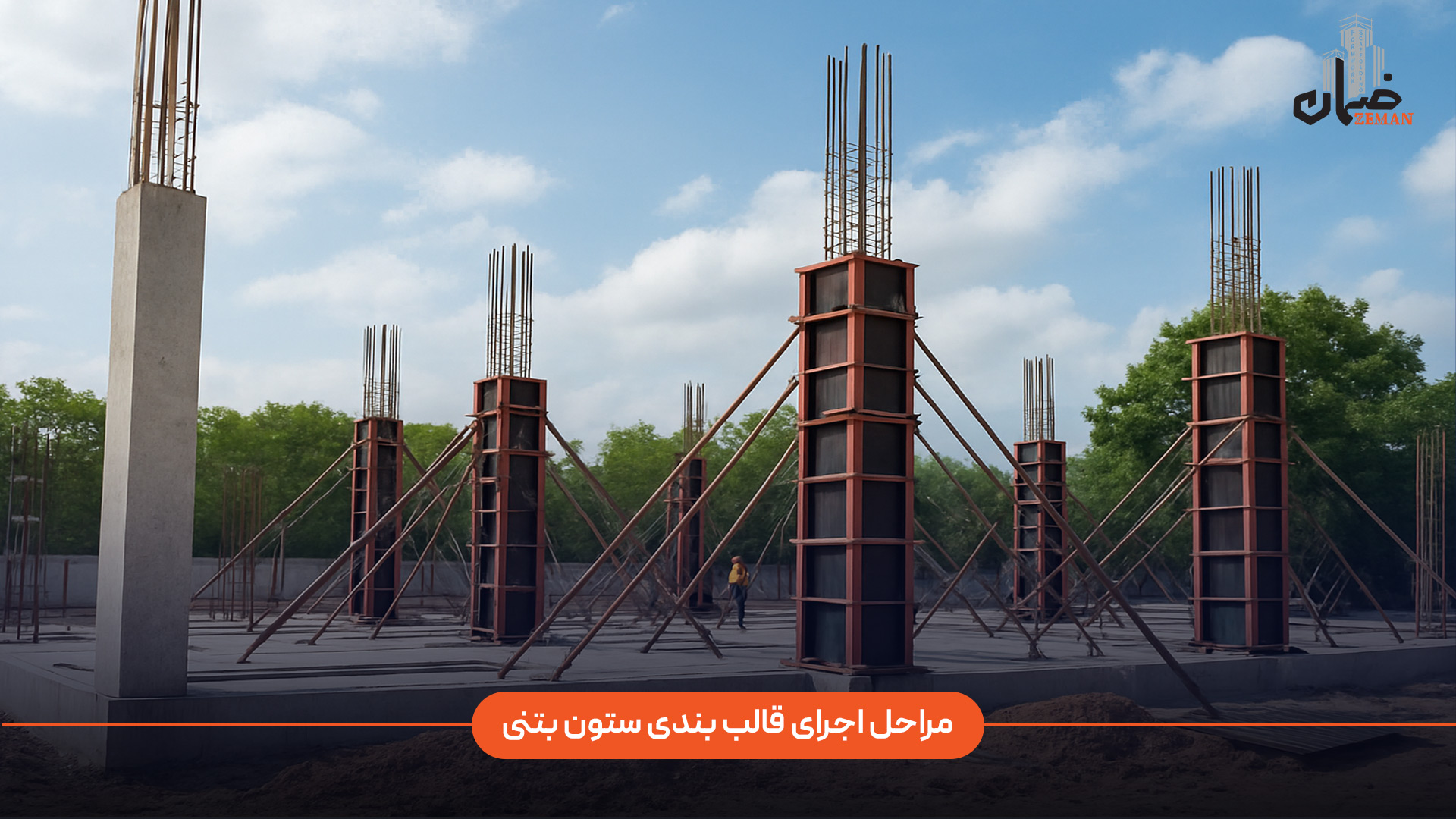

مراحل اجرای قالب بندی ستون بتنی
اجرای قالب بندی ستون بتنی در 6-8 مرحله انجام میشود. رعایت ترتیب ضروری است:
- آماده سازی محل: ریختن رامکا (بتن پاشنه 10 سانتی متری) برای هدایت قالب. استفاده از میلگرد برای تراز.
- تهیه و تمیز کردن قالب ها: انتخاب از مراکز معتبر مانند ضمان. تمیز کردن از سیمان قدیمی با فرچه.
- روغن کاری: استفاده از روغن رهاساز (مانند ترکیب گازوئیل و روغن سوخته) برای جلوگیری از چسبندگی. این مرحله سطوح صاف ایجاد میکند.
- مونتاژ و بستن قالب ها: اتصال پانل ها با پین و گوه ضمان. برای ستون های عریض، از تسمه استفاده کنید.
- شاقول کردن و تراز: استفاده از ابزار شاقول (نخ و وزنه) یا لیزر.
- رواداری ناشاقولی طبق مبحث 9: حداکثر 6 میلی متر در 3 متر ارتفاع. جک های شاقول کننده ضمان مفید هستند.
- نصب پشت بندها و حمایتی ها: لوله های داربستی در فواصل 1 متری. برای ستون های لبه، از بست قورباغه ای استفاده شود.
- مسدود کردن درزها: با ملات گچ یا نوار برای جلوگیری از خروج شیره بتن.
- بررسی نهایی و بتن ریزی: چک ایمنی، سپس ریختن بتن لایه لایه با ویبراتور.
برای ستون های بلند (بیش از 6 متر)، بتن ریزی در مراحل انجام شود و دریچه ویبره در ارتفاع 3 متری تعبیه شود.
رعایت پوشش بتن در قالب بندی
پوشش بتن (کاور) حداقل فاصله بین آرماتورهای عرضی و نزدیک‌ترین سطح آزاد بتن است و معمولاً حداقل ۵ سانتی‌متر در نظر گرفته میشود. اگر بیش از ۱۰ سانتی‌متر باشد، المان بتنی به عنوان سازه غیرمسلح در نظر گرفته میشود. اهمیت آن شامل جلوگیری از زنگ‌زدگی آرماتورها با ممانعت از نفوذ رطوبت، حفظ خواص مکانیکی در برابر تنش ها، و جلوگیری از ترک‌خوردگی است. اندازه گیری بر اساس فرورفتگی‌ها و بیرون زدگی ها انجام میشود.
برای حفظ آن در قالب بندی، از اسپیسرهای پلاستیکی یا بتنی استفاده کنید و از مصالح نامناسب مانند آجر خرد شده اجتناب ورزید زیرا خطر نفوذ رطوبت را افزایش میدهد. در محاسبه اندازه خاموت، کاور ۵ سانتی‌متر از هر طرف کم شود (مثال: برای ستون ۴۰×۵۰، خاموت ۳۰×۴۰ سانتی‌متر). فاصله اولین و آخرین خاموت از محل قطع بتن باید ۵ سانتی‌متر باشد و خاموت ها آرماتورهای طولی را کاملاً محصور کنند.
برای کسب اطلاعات بیشتر در مورد خاموت ها این راهنما را مطالعه فرمایید: خاموت چیست؟
مهار کردن قالب و مونتاژ آن
مونتاژ قالب شامل آماده سازی با اعمال مواد رهاساز (روغن سوخته + گازوئیل) و درزبند (مانند گچ در پایه برای جلوگیری از نشت شیره از شکاف های کف ناهموار) است. برای قالب چوبی، از یوغ (چارتراش چوبی) و برای فلزی، از پین، گوه یا گیره (شامل لوله داربستی) استفاده شود. پس از مونتاژ، شاقول کردن انجام گیرد. مهار برای تحمل فشار هیدرواستاتیک بتن ضروری است و شامل اتصال قالب ها با یوغ یا گیره و مهار با بولت، وادار، جک و سیم مخصوص به کف اطراف است.
برای ستون های کناری، امکان وادار و جک از دو طرف نیست، لذا از بست قورباغه ای و سیم نجاری استفاده شود؛ قلاب در سقف قرار گیرد و سیم با بست قورباغه ای بسته و سفت شود تا قالب از یک سمت مهار گردد. برای قالب های کنجی، مهار از ترکیدگی لبه یا کرمو شدن جلوگیری میکند. در قالب سه طرفه (مجاور دیوار)، سمت گم شده با پلی استایرن پر شده و مهار شود. منافذ و پایه قالب های مونتاژ شده باید مهار شوند تا از جابجایی و نشت جلوگیری شود.
مواد درزبند و رهاساز در قالب بندی
مواد رهاساز (Release Agents / روغن قالب) معمولاً بر پایه مواد نفتی و ترکیبی از روغن‌های مخصوص ساخته میشوند و روی قالب های فلزی، پلاستیکی و چوبی اعمال میگردند تا جداسازی قالب از بتن به راحتی انجام شود و فرآیند دکفراژ تمیز، سریع و بدون آسیب انجام گیرد.
انواع رایج شامل پلی وینیل الکل (PVA)، روغن های سیلیکونی (دارای مقاومت بالا در دماهای شدید و دارای تنش سطحی پایین) و رزین های سینتتیک هستند.
کاربرد: پیش از نصب قالب، لایه ای نازک و یکنواخت از رهاساز روی سطح داخلی قالب اعمال میشود تا از چسبندگی بتن جلوگیری کند، بدون اینکه باعث آلودگی آرماتورها یا کاهش کیفیت سطح بتن شود.
نکته مهم: استفاده از گازوئیل یا روغن سوخته ممنوع است زیرا باعث کاهش چسبندگی بتن، ایجاد لکه و کاهش مقاومت سازه میشود.
مواد درزبند (Sealants) در قالب بندی
مواد درزبند شامل ورق های پلاستیکی (نایلون) یا فیلم های پلی‌اتیلنی برای پوشش سطوح تماس در قالب های آجری هستند. همچنین استفاده از لایه سیمان‌ـ‌ماسه روی سطوح داخلی قالب و پاشیدن آب روی آجرها برای جلوگیری از جذب شیره بتن، روش های متداول محسوب میشوند.
کاربرد: در قالب های آجری استفاده میشوند تا از خروج شیرابه بتن، افت کارایی بتن و ایجاد سوراخ های ریز در سطح جلوگیری شود. علاوه‌براین، باعث حفظ رطوبت لایه تماس بتن میشود و کیفیت سطح نهایی بتن را بهبود میدهد.
بهترین روش اجرا (Best Practices)
- اعمال پوشش رهاساز به صورت یکنواخت و نازک
- اجرای قالب آجری با ضخامت حداقل ۲۰ سانتی متر
- استفاده از ملات سیمان‌ـ‌ماسه در آجرکاری برای آب بندی
- مرطوب کردن قالب آجری قبل از بتن ریزی
- کنترل دقیق شاقول و تراز قالب قبل و بعد از بتن ریزی
شاقول کردن ستون بتنی
شاقول کردن در دو مرحله انجام میشود: قبل از بتن ریزی برای تنظیم اولیه و پس از آن برای چک جابجایی احتمالی قالب ها. قالب ها با جک ها محکم شده و پایه با گچ و آجر پوشانده شود تا خم نشود. برای ستون های گوشه ای بدون امکان جک، از سیم آرماتوربندی یا دوپیچ با سیم نجاری و میلگرد استفاده کنید؛ قلاب قبل از بتن ریزی سقف نزدیک ستون قرار گیرد.
- روش سنتی: نخ با وزنه کوچک روی عنصر بالای قالب قرار داده شود و فاصله تا قالب در طول برابر باشد؛ برای بزرگتر، دو شاقول در یک سمت.
- روش پیشرفته: دوربین نقشه برداری (تئودولیت) موازی ستون قرار گیرد و لبه بالا و پایین چک شود. رواداری: ۶ میلی متر در هر ۳ متر یا حداکثر ۷۵ میلی متر برای کل طول؛ بیش از آن ناپایداری ایجاد میکند.
نکات مهم اجرایی در قالب بندی ستون بتنی
- ایمنی: همیشه از تجهیزات حفاظتی استفاده کنید. فشار بتن میتواند خطرناک باشد؛ از داربست چکشی ضمان برای دسترسی ایمن استفاده کنید.
- محیطی: در هوای سرد، قالب ها را گرم نگه دارید؛ در گرم، از سایه استفاده کنید.
- کیفیت بتن: بتن با اسلامپ 8-12 سانتی متر ایده آل است تا جریان خوبی داشته باشد.
- اشتباهات رایج: عدم شاقول کردن منجر به ناشاقولی میشود؛ روغن کاری ناکافی باعث چسبندگی.
- استانداردها: رعایت ACI 347 (راهنمای قالب بندی بتن) و مقررات ملی ایران.
برای پروژه های خاص، به قالب های خاص بتنی ضمان مراجعه کنید.
محاسبه قالب بندی ستون بتنی
محاسبه بر اساس ابعاد انجام میشود. برای یک ستون 40x40x300 سانتی متری:
- سطح تماس: 4x(0.4 x 3) = 4.8 متر مربع.
- تعداد پانل: بسته به اندازه (مثلاً 12 پانل 30×100).
- فشار: ارتفاع x چگالی بتن x 9.81 (برای 3 متر: حدود 70 kPa).
مهندس باید نقشه بکشد. برای ابزار محاسبه، از نرم افزارهایی مانند ETABS استفاده کنید.
ارتفاع قالب بندی ستون بتنی و چالش ها
- برای ارتفاع های بیش از 3 متر، قالب ها را لایه لایه بسازید.
- چالش ها: فشار بیشتر، نیاز به جرثقیل. تی جک ضمان برای ارتفاعات بالا مفید است.
قیمت قالب بندی ستون بتنی
- قیمت بسته به نوع: چوبی 200,000 تومان/متر مربع، فلزی 1,000,000+.
- عوامل: کیفیت، وزن، دست دوم بودن.
- برای قیمت دقیق، با کارشناسان ما در ضمان تماس بگیرید.

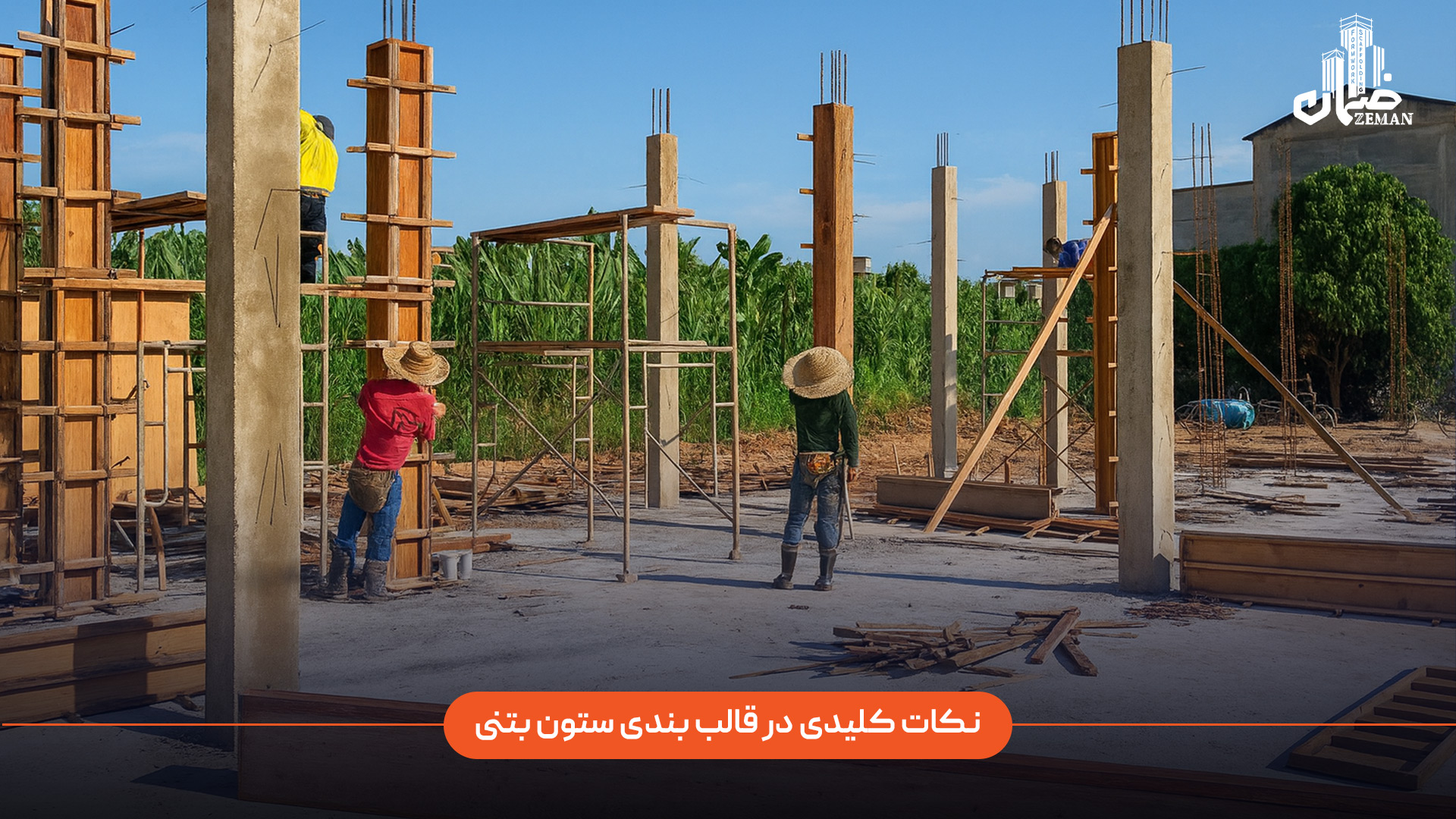

نکات کلیدی در قالب بندی ستون بتنی
- تحقیقات نشان میدهد که قالب بندی ستون بتنی نقش حیاتی در استحکام و ایمنی سازه های ساختمانی ایفا میکند، اما انتخاب نوع قالب (مانند فلزی یا چوبی) بسته به بودجه، ارتفاع و شرایط پروژه متفاوت است.
- به نظر میرسد که استفاده از قالب های فلزی مدولار، مانند آنهایی که توسط شرکت هایی مانند ضمان تولید میشوند، به دلیل دوام و سرعت اجرا، گزینه محبوبی برای پروژه های بزرگ باشد، هرچند قالب های چوبی برای کارهای کوچکتر اقتصادی تر هستند.
- شواهد حاکی از آن است که رعایت مراحل دقیق مانند شاقول کردن و روغن کاری، میتواند از مشکلات رایجی مانند کرمو شدن بتن جلوگیری کند، اما همیشه بحث هایی در مورد هزینه در مقابل کیفیت وجود دارد.
- برای اطلاعات بیشتر در مورد محصولات مرتبط، به صفحه قالب فلزی خم ضمان مراجعه کنید.
نتیجه گیری قالب بندی ستون بتنی
باید تأکید کرد که قالب‌بندی صحیح، بنیادی‌ترین مرحله در اجرای ستون های بتنی است و کیفیت نهایی سازه را مستقیماً تحت تأثیر قرار میدهد. انتخاب درست نوع قالب (فلزی، چوبی، پلاستیکی یا گرد)، رعایت استانداردهای فنی، شاقول کردن دقیق، استفاده از روغن رهاساز مناسب، مهار صحیح و کنترل فشار هیدرواستاتیک همگی عواملی هستند که اگر نادیده گرفته شوند، میتوانند به مشکلاتی مانند کرمو شدن، تغییر شکل، ترک خوردگی یا حتی ضعف سازه ای منجر شوند.
با توجه به بررسی های انجام شده، قالب های فلزی به دلیل دوام بالا، امکان استفاده مکرر و کیفیت سطح مطلوب، بهترین گزینه برای پروژه های بزرگ و حرفه ای محسوب میشوند؛ در حالی که قالب های چوبی همچنان برای پروژه های کوچک اقتصادی‌تر هستند. رعایت نکات اجرایی مانند روغن کاری یکنواخت، بست بندی اصولی، حفظ کاور بتن و کنترل دقیق شاقول، نقش تعیین کننده ای در موفقیت عملیات دارد.
در نهایت، استفاده از تجهیزات استاندارد و محصولات باکیفیت، مانند قالب های فلزی خم، مدولار، سولجرها و اتصالات تولید شرکت ضمان، میتواند علاوه بر افزایش سرعت و ایمنی پروژه، هزینه های تعمیر و دوباره کاری را به میزان قابل توجهی کاهش دهد. اجرای درست قالب بندی ستون بتنی، تضمین کننده دوام، استحکام و زیبایی سازه در سال های آینده خواهد بود.
قالب فلزی بهتر است یا چوبی؟
قالب فلزی از نظر دوام، استحکام و کیفیت سطح بتن بهتر است؛ اما قالب چوبی برای پروژه‌های کوچک و کم‌هزینه مقرون‌به‌صرفه‌تر است.
چقدر زمان برای باز کردن قالب لازم است؟
به‌طور معمول بین ۲۴ تا ۴۸ ساعت زمان نیاز است؛ اما این مدت بسته به نوع سیمان، دما، رطوبت و شرایط عمل آوری بتن میتواند تغییر کند.
چگونه شاقول کنیم؟
شاقول کردن ستون با استفاده از ریسمان شاقول، تراز لیزری، گونیا و تنظیم دقیق جک های تنظیم یا پشت‌بندها انجام میشود تا عمود بودن ستون کاملاً کنترل شود.
قیمت پین و گوه چقدر است؟
قیمت پین و گوه متغیر است، اما معمولاً از حدود ۵۰ هزار تومان به ازای هر جفت شروع میشود و بسته به جنس، ضخامت و کیفیت ساخت افزایش می‌یابد.
برای ستون گرد از چه قالبی استفاده میشود؟
برای اجرای ستون گرد، بهترین گزینه قالب‌های هلالی یا یکپارچه فلزی با مقطع دایره‌ای است که دقت ابعادی و کیفیت سطح بالاتری ایجاد میکنند.
