مقدمه: سنگ بنای سازه‌ های بتنی مدرن

در دنیای پویای امروز، صنعت ساخت‌ و ساز شاهد تحولات چشمگیری بوده است که هدف اصلی آن افزایش سرعت، بهبود کیفیت و بهینه‌ سازی هزینه‌ هاست. در قلب این تحولات، تکنولوژی قالب‌ بندی قرار دارد؛ فرآیندی که مستقیماً بر استحکام، نمای نهایی و اقتصاد پروژه تأثیر می‌ گذارد.

برای دهه‌ ها، قالب‌ های چوبی راه‌ حل متداول بودند، اما با معایبی همچون عمر کوتاه، ایجاد ضایعات فراوان و نیاز به نیروی کار ماهر، پاسخگوی نیاز پروژه‌ های مدرن و بزرگ نبودند. در این میان، قالب فلزی مدولار به عنوان یک جایگزین مهندسی‌ شده و کارآمد، انقلابی در اجرای سازه‌ های بتنی ایجاد کرد. این سیستم نه تنها یک ابزار، بلکه یک استراتژی هوشمندانه برای مدیریت پروژه‌ های عمرانی است که دوام، دقت و صرفه اقتصادی را به ارمغان می‌ آورد.

قالب فلزی مدولار چیست؟

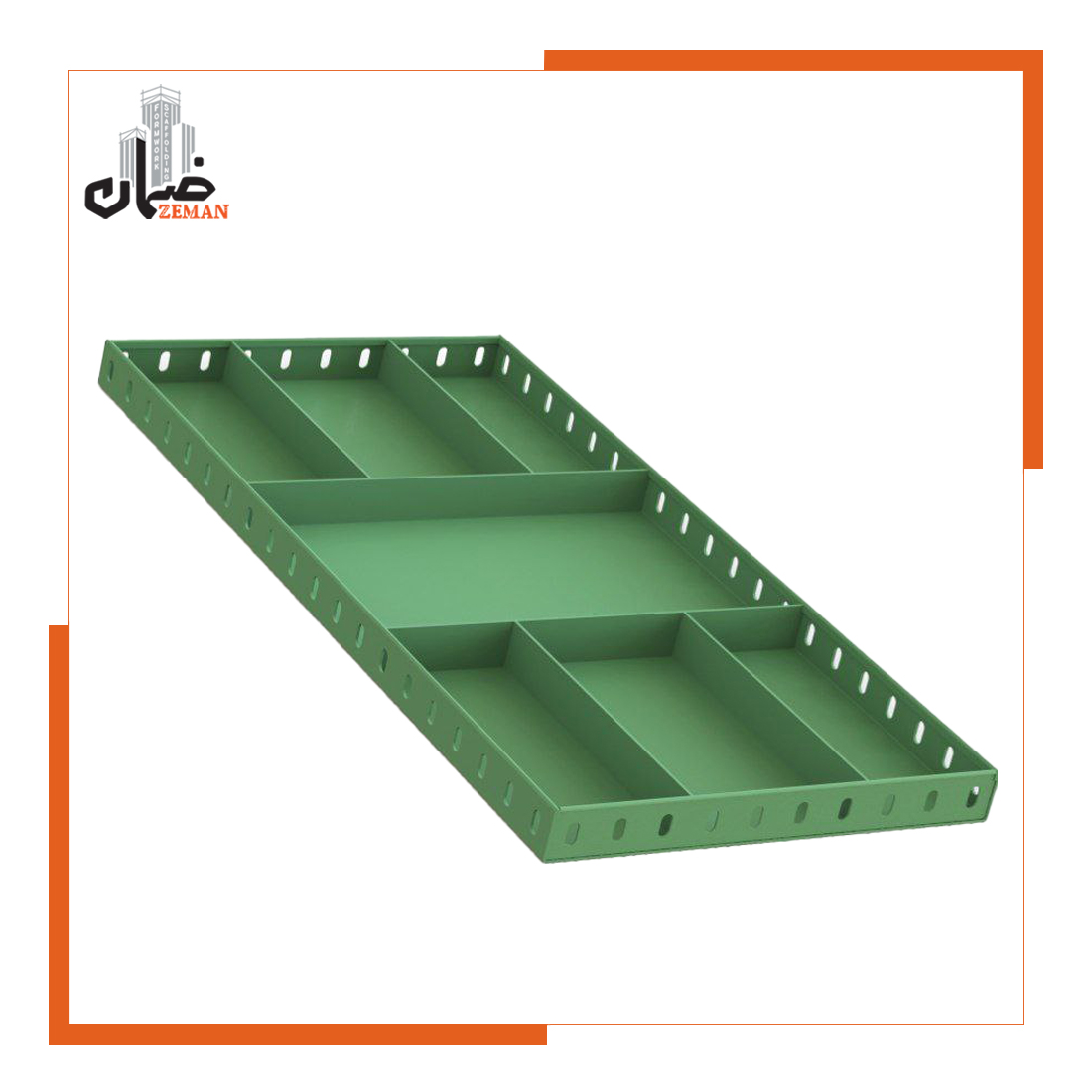

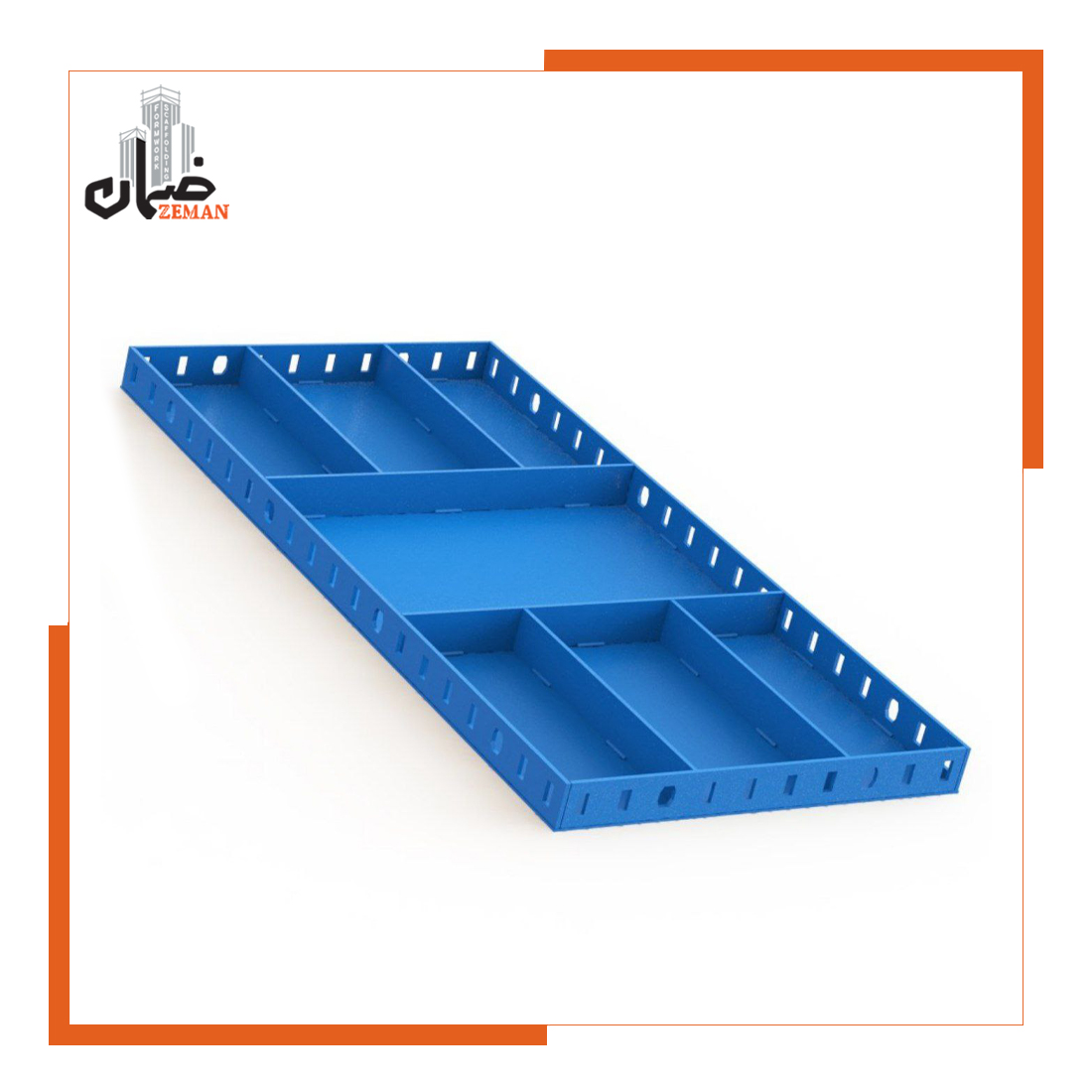

قالب فلزی مدولار، سیستمی پیش‌ ساخته متشکل از پانل‌ های فولادی با ابعاد استاندارد و مشخص است که به عنوان چارچوبی موقت برای نگهداری بتن تازه و شکل‌ دهی به آن تا زمان رسیدن به مقاومت اولیه کافی، مورد استفاده قرار می‌ گیرد. پس از اینکه بتن به استحکام لازم رسید، این پانل‌ ها و اتصالات آن‌ ها به سادگی از سازه جدا شده (دمونتاژ) و برای استفاده مجدد در بخش‌ های دیگر پروژه یا پروژه‌ های آتی آماده می‌ شوند. این قابلیت استفاده مکرر، سنگ بنای توجیه اقتصادی این سیستم است.

فلسفه مدولار: کلید انعطاف‌ پذیری و سرعت

واژه مدولار (Modular) در مهندسی به معنای پیمانه‌ ای یا مبتنی بر یک مقیاس و واحد مشخص است. این فلسفه در قلب طراحی قالب‌ های فلزی قرار دارد. تمامی پانل‌ ها و قطعات جانبی این سیستم بر اساس مضرب‌ های استاندارد، معمولاً ۵ سانتی‌ متر، طراحی و تولید می‌ شوند. این استانداردسازی به ظاهر ساده، مزایای عملیاتی فوق‌ العاده‌ ای را برای پیمانکاران به همراه دارد.

این رویکرد پیمانه‌ ای صرفاً یک ویژگی طراحی نیست، بلکه یک مزیت استراتژیک در کسب‌ و کار ساختمانی محسوب می‌ شود. قابلیت تعویض‌ پذیری قطعات به این معناست که یک پانل با ابعاد 100×50 سانتی‌ متر که امروز در قالب‌ بندی فونداسیون به کار رفته ، فردا میتواند بخشی از قالب یک دیوار برشی و پس‌ فردا وجه جانبی یک تیر سقفی باشد. این ویژگی مستقیماً به کاهش هزینه‌ های عملیاتی منجر میشود:

• کاهش ضایعات: برخلاف چوب، نیازی به برشکاری و دورریز مصالح نیست.
• کاهش موجودی انبار: یک مجموعه محدود از پانل‌ ها میتواند برای اجرای بخش‌ های متنوعی از یک پروژه کافی باشد.
• افزایش سرعت اجرا: مونتاژ قطعات استاندارد شبیه به تکمیل یک پازل مهندسی‌ شده است که نیاز به نجاران بسیار ماهر را کاهش داده و سرعت برپایی و جمع‌ آوری قالب را به شدت افزایش میدهد.

در نهایت، فلسفه مدولار، فرآیند ساخت‌ و ساز را از یک عملیات سنتی و متکی بر مهارت فردی، به یک پروسه صنعتی، سیستماتیک و قابل پیش‌ بینی تبدیل می‌ کند که برای مدیران پروژه که با محدودیت‌ های زمانی و بودجه‌ ای مواجه هستند، ارزشی بی‌ بدیل دارد.

مشخصات فنی و اجزای تشکیل‌ دهنده قالب فلزی مدولار

برای یک مدیر خرید یا مهندس پروژه، درک مشخصات فنی دقیق قالب فلزی مدولار، زبان مشترکی برای تضمین کیفیت، برآورد هزینه و برنامه‌ ریزی لجستیک است. این سیستم از اجزای مختلفی تشکیل شده که هر یک نقش حیاتی در عملکرد کلی آن ایفا می‌ کنند.

مشخصات فنی کلیدی: زبان مشترک مهندسان

جنس ورق و تسمه‌ ها

کیفیت یک پانل مدولار مستقیماً به کیفیت فولاد به کار رفته در آن بستگی دارد. اجزای اصلی یک پانل عبارتند از:

• ورق رویه: این بخش که در تماس مستقیم با بتن است، معمولاً از ورق فولادی گرید ST−37 با ضخامت استاندارد ۳ میلی‌ متر ساخته می‌ شود. در پروژه‌ های خاص که فشار بتن بسیار زیاد است، ممکن است از ورق با ضخامت ۴ میلی‌ متر نیز استفاده شود.
• تسمه‌ های پیرامونی (لبه‌ ها): این تسمه‌ ها که محل اتصال پانل‌ ها به یکدیگر هستند، از ورق فولادی با ضخامت ۵ یا ۶ میلی‌ متر ساخته شده و به صورت دقیق پانچ می‌ شوند تا پین و گوه به راحتی در آن‌ ها قرار گیرد.
• تسمه‌ های تقویتی: برای جلوگیری از تغییر شکل و شکم دادن ورق رویه تحت فشار هیدرواستاتیک بتن، تسمه‌ هایی از ورق ۳ یا ۴ میلی‌ متری در پشت پانل جوش داده می‌ شود.

منبع ورق فولاد: تفاوت کیفیت و قیمت

در بازار ایران، منبع تهیه ورق فولاد یک شاخص کلیدی برای تعیین کیفیت و قیمت نهایی قالب است. پیمانکاران باید تفاوت‌ های فنی و عملکردی بین انواع ورق را بشناسند تا انتخابی متناسب با نیاز پروژه خود داشته باشند.

• ورق فولاد مبارکه: این ورق به عنوان استاندارد طلایی در صنعت شناخته می‌شود. ویژگی‌های اصلی آن شامل ضخامت یکنواخت در کل سطح، کیفیت سطحی بسیار صاف و بدون موج، و خواص مکانیکی قابل اتکا است. این ویژگی‌ها باعث میشود وزن پانل‌ های تولیدی بسیار به یکدیگر نزدیک بوده و سطح نهایی بتن کاملاً صاف و صیقلی باشد. به همین دلیل، برای پروژه‌ هایی که نیاز به  بتن اکسپوز (نمایان) دارند، استفاده از قالب‌ های ساخته شده با ورق فولاد مبارکه یک ضرورت است.
• ورق فولاد غرب یا اسیدشوی: این ورق‌ ها گزینه‌ های اقتصادی‌ تری هستند اما ممکن است دارای تلورانس ضخامت بیشتری بوده و سطح آن‌ ها به صافی ورق فولاد مبارکه نباشد.

انتخاب بین این دو نوع ورق، یک تصمیم استراتژیک است. برای پروژه‌ هایی با حساسیت بالا از نظر زیبایی‌ شناسی (مانند دیوارهای نما) یا پروژه‌ هایی که محاسبات دقیق وزن برای ظرفیت جرثقیل حیاتی است، هزینه بالاتر ورق فولاد مبارکه کاملاً توجیه‌ پذیر است. در مقابل، برای قالب‌ بندی فونداسیون یا بخش‌ هایی از سازه که مدفون می‌ شوند و نمای نهایی اهمیت کمتری دارد، استفاده از ورق‌ های اقتصادی‌ تر مانند فولاد غرب میتواند به کاهش هزینه‌ ها کمک کند.

ابعاد و اوزان استاندارد

پانل‌های مدولار در ابعاد استانداردی تولید می‌شوند که ترکیب آن‌ها امکان پوشش هر سطحی را فراهم می‌کند:

• طول پانل‌ ها: معمولاً ۱۰۰، ۱۵۰ و ۲۰۰ سانتی‌ متر.
• عرض پانل‌ ها: از ۱۰ سانتی‌ متر تا ۵۰ سانتی‌ متر، با افزایش گام‌ های ۵ سانتی‌ متری (مثلاً ۱۰، ۱۵، ۲۰، ۲۵ و…).
• وزن: وزن قالب‌ ها بر اساس ابعاد و ضخامت تسمه لبه (۵ یا ۶ سانتی‌ متر) متغیر است. به عنوان یک معیار، وزن هر متر مربع قالب با تسمه ۵ سانتی‌ متری حدود ۳۸.۵ کیلوگرم و با تسمه ۶ سانتی‌ متری حدود ۴۴ کیلوگرم است.

اجزای اصلی سیستم: از پانل تا کنج

یک سیستم قالب‌ بندی کامل تنها از پانل‌ های تخت تشکیل نشده است. قطعات مکمل نقش اساسی در شکل‌ دهی به هندسه‌ های مختلف سازه دارند.

• پانل‌ های تخت (Panels): این پانل‌ ها بدنه اصلی و پرکاربردترین جزء سیستم هستند. پانل‌ ها در دو نوع ساده و سوراخ‌ دار تولید میشوند. پانل‌ های سوراخ‌ دار برای عبور بولت‌ ها در قالب‌ بندی دیوارهای دو طرفه طراحی شده‌ اند.
• کنج‌ ها (Corners): برای ایجاد زوایای ۹۰ درجه در سازه، از کنج‌ ها استفاده میشود که به دو دسته اصلی تقسیم میشوند:

کنج بیرونی (External Corner): برای قالب‌بندی گوشه‌های خارجی دیوارها و ستون‌ ها به کار می‌ رود. این قطعات معمولاً دارای یک پخ ( 1.5×1.5 سانتی‌ متر) هستند تا لبه‌ های تیز و شکننده در بتن ایجاد نشود.

کنج داخلی (Internal Corner): برای شکل‌ دهی به گوشه‌ های داخلی دیوارها و محل اتصال تیرهای آویز به دال سقف استفاده می‌ شود.

متعلقات و اتصالات: چسب نگهدارنده سیستم

استحکام و پایداری یک سیستم قالب‌ بندی به کیفیت و عملکرد صحیح اتصالات آن وابسته است. یک پانل باکیفیت بدون اتصالات استاندارد، فاقد کارایی و ایمنی لازم است. این موضوع نشان می‌ دهد که سیستم قالب‌ بندی یک اکوسیستم به هم پیوسته است که قدرت آن به اندازه قدرت ضعیف‌ ترین حلقه‌ اش است. صرفه‌ جویی در هزینه خرید متعلقات و تمرکز صرف بر کیفیت پانل‌ ها، یک اشتباه استراتژیک و خطرناک است که می‌ تواند منجر به شکست فاجعه‌ بار قالب و به خطر افتادن جان کارگران شود. بنابراین، ارزیابی کیفیت باید به صورت یکپارچه برای کل سیستم انجام شود.

مهم‌ ترین متعلقات عبارتند از:

• پین و گوه (Pin and Wedge): ساده‌ترین، سریع‌ترین و رایج‌ترین ابزار برای اتصال پانل‌ها به یکدیگر و به کنج‌ها.
• بولت و مهره (Bolts and Nuts): برای مهار فشار جانبی بتن در دیوارهای دو طرفه، از بولت تمام رزوه به همراه واشر و مهره خروسکی (Wing Nut) استفاده میشود.
• گیره‌ ها و بست‌ ها (Clamps): گیره متوسط و بلند برای اتصال پشت‌ بندهای افقی (معمولاً لوله داربستی) به بدنه قالب‌ ها به کار می‌ رود. بست قورباغه‌ ای یا کلمپس نیز برای ایجاد اتصالات محکم‌ تر در نقاطی که تحت فشار شدید قرار دارند، جایگزین پین و گوه میشود.
• پشت‌ بندها (Walers/Soldiers): این اعضا نقش تقویت‌ کننده و توزیع‌ کننده بار را ایفا می‌ کنند.
• لوله داربستی یا قوطی: به عنوان پشت‌ بند افقی یا کمرکش برای یکپارچه‌ سازی پانل‌ ها استفاده می‌ شود.
• سولجر (Soldier): پروفیل‌ های فولادی سنگین که به عنوان پشت‌ بند عمودی در دیوارهای بلند و حجیم برای جلوگیری از تغییر شکل قالب به کار می‌ روند.
• تجهیزات پایدارسازی: جک‌ های شاقول‌ کننده (Push-Pull Props) برای تنظیم دقیق و مهار قالب‌ های عمودی مانند دیوار و ستون استفاده می‌ شوند. براکت‌ ها نیز برای ایجاد سکوی ایمن جهت تردد کارگران و عملیات بتن‌ ریزی در ارتفاع نصب می‌ گردند.

مشخصات فنی و وزن تقریبی پانل‌ های مدولار استاندارد (لبه جوشی – فولاد مبارکه)

ابعاد پانل (سانتی‌ متر)

• 100×10
• 100×20
• 100×30
• 100×40
• 100×50
• 150×50
• 200×50

کنج خارجی

• 10×10×100

کنج داخلی

• 10×10×100

انواع قالب فلزی مدولار

قالب‌ های فلزی مدولار بر اساس روش تولید لبه‌ های آن‌ ها به دو دسته اصلی تقسیم میشوند: تسمه‌ ای (جوشی) و لبه خم (پرسی). انتخاب بین این دو نوع، یک تصمیم فنی-اقتصادی است که باید بر اساس نیازهای خاص هر پروژه اتخاذ شود. این انتخاب صرفاً یک ترجیح نیست، بلکه یک تحلیل هزینه-فایده است که پارامتر هایی چون نوع پروژه، نیروی کار، نیاز به ماشین‌ آلات و کیفیت نهایی سطح بتن را در بر میگیرد.

قالب تسمه‌ ای (جوشی – Welded Formwork): انتخاب سنتی و مستحکم

این نوع قالب، رایج‌ ترین و شناخته‌ شده‌ ترین مدل در بازار ایران است.

فرآیند تولید: در این روش، ورق رویه (کف) و تسمه‌ های لبه (با ضخامت ۵ یا ۶ سانتی‌ متر) به صورت قطعات مجزا برش داده میشوند. سپس، تسمه‌ ها با استفاده از تکنولوژی جوشکاری CO2 به ورق رویه متصل می‌ گردند. کیفیت این جوشکاری تأثیر مستقیمی بر دوام و استحکام نهایی قالب دارد.

مزایا:

• استحکام بالا: به دلیل استفاده از تسمه‌ های ضخیم‌ تر (۵ یا ۶ میلی‌ متر) در لبه‌ ها، مقاومت بسیار خوبی در برابر ضربات کارگاهی و فشارهای جانبی بتن از خود نشان می‌ دهد.
• آشنایی بازار: اکثر پیمانکاران و نیروهای اجرایی با این نوع قالب و نحوه کار با آن کاملاً آشنا هستند.

معایب:

• وزن بیشتر: به دلیل ضخامت بیشتر تسمه‌ های لبه و حجم جوشکاری، وزن نهایی این قالب‌ ها از نوع لبه خم بیشتر است.
• وابستگی به کیفیت جوش: هرگونه نقص در فرآیند جوشکاری میتواند به نقطه ضعف سازه‌ ای تبدیل شده و در زیر فشار بتن دچار مشکل شود.

قالب لبه خم (پرسی – Bent Edge Formwork): راهکار نوین و سبک

این نوع قالب که با نام “طرح ارس” نیز شناخته میشود، نمایانگر رویکردی نوین‌ تر در تولید است.

• فرآیند تولید: در این روش، یک ورق فولادی یکپارچه وارد دستگاه پرس سنگین میشود و لبه‌ های آن به صورت پیوسته خم شده و شکل می‌ گیرند. این فرآیند نیاز به جوشکاری در لبه‌ های طولی را حذف کرده و یک ساختار یکپارچه ایجاد می‌ کند.

مزایا:

• وزن سبک‌ تر: به دلیل ساختار یکپارچه و عدم استفاده از تسمه‌ های ضخیم جداگانه، این قالب‌ ها به طور قابل توجهی سبک‌تر هستند. این تفاوت وزن می‌ تواند به حدود ۲.۳ کیلوگرم در هر متر مربع برسد.
• سطح یکپارچه: عدم وجود درز جوش در لبه‌ ها، سطحی صاف‌ تر ایجاد کرده و احتمال نشت شیره بتن را کاهش می‌ دهد.

معایب:

• قیمت اولیه بالاتر: تکنولوژی تولید و نیاز به دستگاه‌ های پرس پیشرفته، هزینه اولیه این قالب‌ ها را افزایش می‌ دهد.
• حساسیت بیشتر لبه‌ ها: از آنجایی که لبه‌ ها بخشی از همان ورق رویه (۳ میلی‌ متر) هستند، ممکن است در برابر ضربات سنگین کارگاهی آسیب‌ پذیرتر باشند.

تحلیل مقایسه‌ ای و راهنمای انتخاب

انتخاب بین این دو مدل به ماهیت پروژه بستگی دارد:

• سناریوی اول: برج‌سازی با دیوارهای برشی بلند و بتن‌ ریزی پرفشار. در این پروژه، جرثقیل وظیفه جابجایی قالب‌ ها را بر عهده دارد و وزن پانل‌ ها اهمیت ثانویه دارد. اولویت اصلی، مقاومت سازه‌ ای قالب در برابر فشارهای عظیم بتن است. در چنین شرایطی، قالب تسمه‌ ای (جوشی) با لبه‌ های ضخیم‌ تر و استحکام اثبات‌ شده، انتخاب منطقی‌ تری است.
• سناریوی دوم: پروژه‌ های مسکونی انبوه‌ سازی با جابجایی دستی پانل‌ ها. در این حالت، سرعت و هزینه نیروی کار عوامل تعیین‌ کننده هستند. وزن سبک‌ تر قالب لبه خم (پرسی) به طور چشمگیری خستگی کارگران را کاهش داده، سرعت مونتاژ دستی را بالا برده و در نهایت می‌ تواند هزینه بالاتر خرید را از طریق صرفه‌ جویی در دستمزد جبران کند.
• سناریوی سوم: پروژه‌ های معماری با نیاز به بتن اکسپوز بی‌ نقص. برای دستیابی به سطحی کاملاً صاف و بدون هیچ‌ گونه اثر خط جوش، قالب لبه خم به دلیل ساختار یکپارچه و لبه‌ های بدون درز، گزینه برتر محسوب می‌ شود.

کاربردهای گسترده قالب مدولار: از فونداسیون تا پروژه‌ های عظیم عمرانی

انعطاف‌ پذیری ذاتی سیستم مدولار باعث شده است تا این قالب‌ ها به ابزاری همه‌ کاره در صنعت ساختمان تبدیل شوند و تقریباً در تمامی المان‌ های یک سازه بتنی کاربرد داشته باشند.

سازه‌ های ساختمانی متداول

• فونداسیون (Foundations): اولین و رایج‌ ترین کاربرد قالب مدولار در اجرای انواع پی، از جمله فونداسیون‌ های نواری، منفرد و گسترده (رادیه) است. سرعت بالا و امکان ایجاد ابعاد دقیق، آن را به گزینه‌ای ایده‌ آل برای این مرحله حساس تبدیل کرده است.

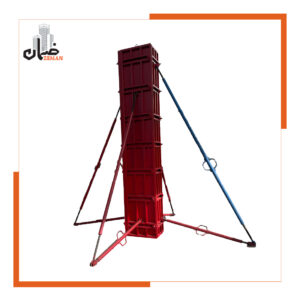

• ستون‌ ها (Columns): با ترکیب پانل‌ های تخت و کنج‌ های بیرونی، می‌ توان به سادگی ستون‌ هایی با مقاطع مربعی و مستطیلی در ابعاد مختلف ایجاد کرد. برای ستون‌ های مدور نیز از پانل‌ های کمانی خاص یا قالب‌ های ویژه گرد استفاده می‌ شود.
• دیوارها (Walls): قالب مدولار برای اجرای انواع دیوار بتنی از جمله دیوارهای برشی، دیوارهای حائل، دیوارهای یک‌ طرفه (که از یک سمت به خاک تکیه دارند) و دیوارهای دوطرفه بسیار کارآمد است.
• سقف، تیر و دال (Slabs, Beams, Decks): از پانل‌ های مدولار برای قالب‌ بندی وجوه جانبی (آویز) تیرها و لبه‌ های دال‌ های بتنی استفاده می‌ شود. این پانل‌ ها به راحتی با سیستم‌ های کفراژبندی سقف (مانند جک و داربست) ترکیب می‌ شوند.

پروژه‌ های زیربنایی و عمرانی خاص

توانمندی‌ های قالب فلزی مدولار فراتر از ساختمان‌ های مسکونی و تجاری است و در پروژه‌ های عظیم مهندسی عمران نیز نقشی کلیدی ایفا می‌ کند:

• پل‌ سازی (Bridge Construction): برای ساخت پایه‌ های پل (Piers)، سرستون‌ ها (Pier Caps) و عرشه (Deck)، استفاده از این سیستم به دلیل استحکام و دقت بالا ضروری است.
• تونل‌ سازی (Tunnel Construction): در اجرای پوشش نهایی بتنی (لاینینگ) تونل‌ها، از پانل‌ های مدولار (اغلب به صورت کمانی) استفاده می‌شود.
• سازه‌ های آبی (Hydraulic Structures): در ساخت مخازن آب، استخرها، تصفیه‌ خانه‌ ها و کانال‌ های انتقال آب، این قالب‌ ها به دلیل ایجاد سطوح صاف و آب‌ بند، گزینه‌ ای ایده‌ آل هستند.
• سیلو ها و سازه‌ های زیرزمینی: برای ساخت سیلوهای ذخیره مواد و سازه‌ های زیرزمینی مانند پارکینگ‌ های طبقاتی، مقاومت و دوام قالب‌ های فلزی یک مزیت بزرگ محسوب می‌ شود.

تحلیل جامع مزایا و معایب: چرا قالب فلزی مدولار یک سرمایه‌ گذاری استراتژیک است؟

تصمیم برای خرید قالب فلزی مدولار، فراتر از یک خرید ساده تجهیزات است؛ این یک سرمایه‌ گذاری بلند مدت در بهره‌ وری، کیفیت و ایمنی پروژه محسوب میشود. درک دقیق مزایا و معایب این سیستم به مدیران پروژه کمک میکند تا این سرمایه‌ گذاری را به درستی ارزیابی کنند.

مزایای کلیدی

اقتصادی و پایدار

• طول عمر و قابلیت استفاده مجدد: بزرگترین مزیت اقتصادی این سیستم، دوام بالای آن است. یک قالب فلزی با نگهداری صحیح می‌تواند تا ۱۵۰ بار یا بیشتر مورد استفاده قرار گیرد. این ویژگی، هزینه سرشکن شده در هر بار استفاده (Cost-per-Use) را به شدت کاهش داده و آن را در بلندمدت بسیار اقتصادی‌ تر از قالب چوبی می‌ کند.
• بازار دست دوم فعال: وجود یک بازار پررونق برای خرید و فروش قالب‌ های کارکرده، ریسک سرمایه‌ گذاری اولیه را کاهش می‌ دهد. پیمانکاران می‌ توانند پس از اتمام پروژه، تجهیزات خود را فروخته و بخش قابل توجهی از سرمایه خود را بازگردانند.
• کاهش ضایعات و پایداری: برخلاف قالب‌ های چوبی که پس از چند بار استفاده به ضایعات ساختمانی تبدیل می‌ شوند، قالب‌ های فلزی ضایعات بسیار کمی تولید می‌ کنند و در پایان عمر مفید خود نیز ۱۰۰٪ قابل بازیافت هستند.

کیفیت و دقت

• سطح نهایی صاف (بتن اکسپوز): سطح فلزی و غیرجاذب قالب، بتنی با نمای بسیار صاف و یکنواخت ایجاد می‌ کند که برای کاربردهای معماری (بتن اکسپوز) ایده‌ آل است و نیاز به هزینه‌ های بعدی برای پرداخت سطح را از بین می‌ برد.
• دقت ابعادی بالا: تولید صنعتی و استاندارد پانل‌ ها و اتصالات، تضمین‌ کننده ساخت سازه‌ هایی با ابعاد بسیار دقیق و مطابق با نقشه‌ های مهندسی است.
• جلوگیری از نشت شیره بتن: اتصالات دقیق و محکم، درزهای بین پانل‌ ها را به حداقل رسانده و از فرار شیره بتن جلوگیری می‌ کنند. این امر مانع از ایجاد پدیده کرموشدگی (Honeycomb) یا لانه زنبوری شدن و کاهش مقاومت بتن میشود.

سرعت و بهره‌ وری

• مونتاژ و دمونتاژ سریع: سیستم اتصال ساده پین و گوه، فرآیند برپایی و جمع‌ آوری قالب را بسیار سریع‌ تر از روش‌ های سنتی می‌ کند و به کاهش چشمگیر زمان پروژه می‌ انجامد.
• کاهش نیاز به نیروی کار ماهر: اجرای این سیستم نیاز به نجاران متخصص و گران‌ قیمت را به حداقل می‌ رساند و با آموزش اولیه به کارگران ساده نیز قابل انجام است، که این امر به کاهش هزینه‌ های نیروی انسانی منجر می‌ شود.

ایمنی

• مقاومت بالا در برابر فشار بتن: استحکام ذاتی فولاد، ایمنی کارگاه را در برابر خطرات ناشی از شکست یا واژگونی قالب تحت فشار بتن تازه، به طور قابل توجهی افزایش می‌ دهد.
• مقاومت در برابر آتش‌سوزی: قالب‌ های فلزی غیرقابل اشتعال هستند و برخلاف قالب‌ های چوبی، ریسک حریق در کارگاه ساختمانی را افزایش نمی‌ دهند.

معایب و محدودیت‌ ها

• هزینه اولیه بالا: بزرگترین مانع برای ورود، هزینه سرمایه‌ گذاری اولیه است که به مراتب بالاتر از گزینه‌هایی مانند قالب چوبی است. این سیستم برای پروژه‌ های کوچک و یکباره ممکن است توجیه اقتصادی نداشته باشد.
• وزن زیاد: پانل‌ های فولادی، به ویژه در ابعاد بزرگ، سنگین هستند و برای جابجایی و نصب نیازمند جرثقیل یا سایر ماشین‌ آلات بالابر هستند. این موضوع می‌ تواند هزینه‌ های لجستیکی و پیچیدگی عملیات کارگاهی را افزایش دهد.
• رسانایی حرارتی: فولاد رسانای خوب گرماست. در هوای بسیار گرم، قالب به سرعت داغ شده و باعث تبخیر سریع آب سطح بتن می‌ شود. در هوای بسیار سرد نیز، سرمای قالب میتواند فرآیند هیدراتاسیون سیمان را کند کرده و بتن را در معرض خطر یخ‌ زدگی قرار دهد. این مسئله نیازمند تمهیدات ویژه‌ ای مانند استفاده از بتن با افزودنی‌ های خاص یا پوشاندن قالب‌ ها است.
• خوردگی و زنگ‌ زدگی: اگر پوشش رنگ محافظ قالب در اثر ضربه یا سایش آسیب ببیند و به درستی ترمیم نشود، قالب در معرض رطوبت و مواد شیمیایی بتن دچار زنگ‌ زدگی و خوردگی خواهد شد.

راهنمای خرید و تحلیل بازار قالب فلزی مدولار

خرید قالب فلزی مدولار یک تصمیم مهم برای هر شرکت ساختمانی است. آگاهی از عوامل تأثیرگذار بر قیمت و شناخت گزینه‌ های مختلف موجود در بازار (نو، دست دوم و اجاره‌ ای) به شما کمک می‌ کند تا بهترین تصمیم را متناسب با بودجه و استراتژی شرکت خود اتخاذ کنید.

عوامل موثر بر قیمت

قیمت قالب فلزی مدولار ثابت نیست و تحت تأثیر عوامل متعددی به صورت روزانه نوسان می‌ کند:

• قیمت روز ورق فولاد: این عامل اصلی‌ ترین و تأثیرگذارترین فاکتور است. هرگونه تغییر در قیمت جهانی و داخلی فولاد، مستقیماً بر قیمت نهایی قالب تأثیر می‌ گذارد.
• نوع ورق: همانطور که پیش‌ تر ذکر شد، قیمت هر کیلوگرم قالب ساخته شده با ورق فولاد مبارکه به دلیل کیفیت بالاتر، از ورق فولاد غرب یا اسیدشوی گران‌ تر است.
• نوع ساخت: قالب‌ های لبه خم به دلیل تکنولوژی تولید پیچیده‌ تر، معمولاً قیمت بالاتری نسبت به قالب‌ های لبه جوشی دارند.
• وزن و ابعاد: از آنجایی که قیمت‌ گذاری بر اساس وزن (کیلوگرم) انجام میشود، ابعاد پانل و ضخامت تسمه (لبه ۵ یا ۶) که وزن نهایی را تعیین میکنند، مستقیماً بر قیمت کل تأثیرگذار هستند.
• برند و تولیدکننده: شرکت‌ های مختلف ممکن است بر اساس کیفیت ساخت، خدمات پس از فروش و اعتبار برند خود، قیمت‌ های متفاوتی ارائه دهند.

بازار سه‌ گانه: نو، دست دوم و اجاره‌ ای

پیمانکاران برای تأمین قالب مورد نیاز خود سه گزینه اصلی پیش رو دارند:

خرید قالب نو

این گزینه بالاترین کیفیت و طول عمر را تضمین میکند. هنگام خرید قالب نو، باید به نکات کیفی زیر توجه ویژه داشت:

• کیفیت جوشکاری: در قالب‌ های تسمه‌ ای، جوش‌ ها باید یکنواخت، بدون تخلخل و با نفوذ کامل باشند. استفاده از جوش CO2 یک استاندارد کیفی محسوب میشود.
• صافی سطح: ورق رویه نباید هیچ‌ گونه موج، تاب‌ خوردگی یا اعوجاج داشته باشد.
• دقت ابعادی: سوراخ‌ های پانچ باید دقیق و در فواصل استاندارد باشند تا اتصال پانل‌ ها به راحتی انجام شود.

خرید قالب دست دوم (کارکرده)

بازار قالب دست دوم در ایران بسیار فعال است و یک گزینه هوشمندانه برای مدیریت هزینه‌ ها محسوب می‌ شود. این بازار نه تنها یک راهکار برای کاهش هزینه‌ هاست، بلکه یک کانال استراتژیک برای ورود به این صنعت و نقد کردن دارایی‌ ها به شمار می‌ رود. برای پیمانکاران جدید با سرمایه محدود، این بازار امکان دسترسی به تجهیزات باکیفیت را با هزینه کمتر فراهم می‌ کند (قیمت قالب دست دوم حدود ۳۵٪ کمتر از نو است ). برای شرکت‌ های بزرگی که پروژه‌ های عظیم را به پایان رسانده‌ اند، این بازار یک کانال نقدینگی است که امکان بازگشت بخش قابل توجهی از سرمایه اولیه را فراهم می‌ آورد و ریسک مالی سرمایه‌ گذاری را کاهش می‌ دهد.

هنگام خرید قالب دست دوم، باید یک بازرسی دقیق انجام داد:

• کنترل تاب‌ خوردگی: پانل‌ ها را روی یک سطح صاف قرار دهید و از عدم وجود هرگونه تابیدگی یا شکم‌ دادگی اطمینان حاصل کنید.
• بررسی لبه‌ ها و سوراخ‌ ها: لبه‌ ها نباید دچار تغییر شکل شدید شده باشند و سوراخ‌ های پین و گوه باید سالم و بدون گشادی بیش از حد باشند.
• تمیزی سطح: وجود بتن سخت‌ شده روی سطح قالب، کیفیت بتن‌ ریزی بعدی را کاهش می‌ دهد و وزن مرده پانل را افزایش می‌ دهد.

اجاره قالب فلزی مدولار

برای پروژه‌ های کوتاه‌ مدت، پروژه‌ هایی با هندسه خاص که نیاز به ابعاد غیرمتعارف دارند، یا شرکت‌ هایی که نمی‌ خواهند سرمایه خود را درگیر خرید تجهیزات کنند، اجاره یک راه‌ حل ایده‌ آل است. این گزینه هزینه سرمایه‌ ای اولیه را حذف کرده و مشکلات مربوط به انبارداری و نگهداری را نیز از بین می‌ برد.

دستورالعمل اجرایی و نگهداری: افزایش طول عمر و ایمنی در کارگاه

استفاده صحیح و نگهداری اصولی از قالب‌ های فلزی، عمر مفید آن‌ ها را به حداکثر رسانده و بازگشت سرمایه شما را تضمین میکند. رعایت این دستورالعمل‌ ها نه تنها از نظر اقتصادی به صرفه است، بلکه ایمنی کارگاه را نیز به طور چشمگیری افزایش میدهد.

راهنمای گام به گام اجرا

• مرحله ۱: آماده‌ سازی: قبل از هر کاری، محل دقیق قالب‌ ها باید بر اساس نقشه‌ های اجرایی مشخص شده و با استفاده از ریسمان‌ کشی و گچ‌ ریزی علامت‌ گذاری شود. سطح زیرین قالب باید کاملاً تمیز، مسطح و عاری از هرگونه مواد زائد باشد.
• مرحله ۲: روغن‌ کاری: سطح داخلی تمام پانل‌ ها باید با یک لایه نازک و یکنواخت از روغن قالب استاندارد پوشانده شود. این کار از چسبیدن بتن به قالب جلوگیری کرده و فرآیند دکفراژ را بسیار آسان میکند. اکیداً توصیه میشود از روغن سوخته استفاده نشود، زیرا علاوه بر آلوده کردن سطح بتن، می‌ تواند به آرماتورها نیز آسیب برساند.
• مرحله ۳: مونتاژ (نصب): پانل‌ ها و کنج‌ ها را مطابق نقشه در کنار هم قرار داده و با استفاده از پین و گوه به یکدیگر متصل کنید. سپس پشت‌ بندهای افقی (لوله‌ ها) را با گیره به قالب‌ ها محکم کرده و در صورت نیاز، پشت‌ بندهای عمودی (سولجر) را نصب نمایید.
• مرحله ۴: تراز و شاقول کردن: برای قالب‌ های عمودی مانند دیوار و ستون، باید با استفاده از جک‌ های شاقول‌ کننده، از عمود بودن کامل آن‌ ها اطمینان حاصل کرد. هرگونه انحراف در این مرحله، در کل سازه تکثیر خواهد شد.
• مرحله ۵: بتن‌ ریزی: در حین عملیات بتن‌ ریزی، باید به طور مداوم وضعیت قالب‌ ها، اتصالات و مهارها را کنترل کرد تا از عدم جابجایی یا باز شدن آن‌ ها اطمینان حاصل شود.

اصول قالب‌ برداری (دکفراژ)

• رعایت زمان مناسب: زمان برداشتن قالب‌ ها به عوامل متعددی از جمله نوع سیمان، دمای محیط، ابعاد عضو بتنی و بارهای وارده بستگی دارد. این زمان باید مطابق با جداول و ضوابط مبحث نهم مقررات ملی ساختمان تعیین گردد. قالب‌ برداری زودهنگام می‌ تواند منجر به تغییر شکل یا حتی فروریختن سازه شود.
• اجرای بدون ضربه: باز کردن اتصالات و جدا کردن پانل‌ ها باید با آرامش و بدون وارد کردن ضربات شدید به بتن و قالب انجام شود تا از آسیب به لبه‌ های سازه جلوگیری گردد.

راهنمای نگهداری و تعمیرات

• تمیزکاری فوری: بلافاصله پس از باز کردن قالب‌ ها، باید تمام بقایای بتن چسبیده به سطح آن‌ ها را با ابزار مناسب (مانند کاردک) پاک کرد. این کار از سخت شدن بتن روی قالب و دشوار شدن تمیزکاری در آینده جلوگیری می‌ کند.
• انبارداری صحیح: قالب‌ ها باید در محلی سرپوشیده و به دور از باران و تابش مستقیم آفتاب نگهداری شوند. آن‌ ها را باید به صورت منظم و طبقه‌ بندی شده روی هم چید تا از تغییر شکل و آسیب‌ دیدگی جلوگیری شود.
• حمل و نقل اصولی: هنگام بارگیری، پانل‌ ها را به صورت “پشت به پشت” یا “رو در رو” قرار دهید تا از خراشیدگی و آسیب به سطح صاف آن‌ ها جلوگیری شود. از پرتاب کردن قالب‌ ها از ارتفاع اکیداً خودداری کنید.
• تعمیرات و بازسازی: در صورت مشاهده هرگونه آسیب مانند کج شدن لبه‌ ها، تاب برداشتن ورق یا خرابی جوش‌ ها، باید نسبت به تعمیر آن‌ ها اقدام کرد. تعمیرات به موقع می‌ تواند عمر مفید قالب را به میزان قابل توجهی افزایش دهد.

مقایسه جامع: قالب فلزی در برابر قالب چوبی و پلاستیکی

انتخاب جنس قالب، تصمیمی است که بازتاب‌ دهنده فلسفه یک پروژه در مورد توازن بین هزینه، کیفیت، سرعت و پایداری است. هر یک از این سه گزینه اصلی (فلزی، چوبی و پلاستیکی) دارای مزایا و معایب مشخصی هستند که آن‌ ها را برای کاربردهای متفاوتی مناسب می‌ سازد.

• قالب چوبی (الوار و پلای‌وود): این روش سنتی، کمترین هزینه اولیه را دارد و برای ایجاد اشکال پیچیده و غیراستاندارد انعطاف‌ پذیری بالایی ارائه می‌ دهد. با این حال، عمر مفید آن بسیار کوتاه است (حدود ۱۰ بار استفاده )، به نیروی کار ماهر (نجار) نیاز دارد، ضایعات زیادی تولید می‌ کند و در برابر رطوبت بسیار آسیب‌ پذیر است. انتخاب قالب چوبی، اولویت را به حداقل رساندن سرمایه‌ گذاری اولیه میدهد، حتی اگر به قیمت کاهش بهره‌ وری بلندمدت و پایداری تمام شود.
• قالب پلاستیکی (پلیمری): این گزینه یک راه‌ حل مدرن و سبک‌ وزن است. جابجایی آن توسط نیروی انسانی آسان است، سطح نهایی صافی ایجاد میکند و نیازی به روغن‌ کاری ندارد. اما مقاومت آن از قالب فلزی کمتر است، عمر مفید محدودی دارد (حدود ۵۰ تا ۶۰ بار استفاده ) و برای سازه‌ های سنگین و بتن‌ ریزی‌ های پرفشار مناسب نیست. این انتخاب، سهولت استفاده و هزینه متوسط را برای کاربردهای خاص در اولویت قرار میدهد.
• قالب فلزی مدولار: این گزینه نمایانگر یک رویکرد صنعتی و مبتنی بر سرمایه‌ گذاری بلندمدت است. با وجود بالاترین هزینه اولیه، دوام، قابلیت استفاده مجدد و استحکام بینظیری را ارائه میدهد که منجر به کمترین هزینه به ازای هر بار استفاده در طول چرخه عمر خود میشود. این انتخاب، بازگشت سرمایه بلندمدت (ROI)، کیفیت نهایی و سرعت اجرا در پروژه‌ های بزرگ را در اولویت قرار می‌ دهد.

فراتر از اصول اولیه: نوآوری‌ ها و عیب‌ یابی در کارگاه

صنعت ساختمان همواره در حال تحول است. شناخت روندهای نوین و داشتن دانش کافی برای عیب‌ یابی مشکلات رایج در کارگاه، وجه تمایز پیمانکاران حرفه‌ ای از دیگران است.

آینده قالب‌ بندی: روندها و نوآوری‌ های جدید

سیستم قالب‌ بندی مدولار، پایه‌ ای برای توسعه سیستم‌ های پیشرفته‌ تر و صنعتی‌ تر بوده است. آگاهی از این نوآوری‌ ها نشان‌ دهنده تسلط بر دانش روز صنعت است:

سیستم‌ های نوین قالب‌ بندی

• قالب تونلی (Tunnel Form): سیستمی یکپارچه برای قالب‌بندی همزمان دیوارها و سقف یک واحد ساختمانی که سرعت ساخت پروژه‌ های انبوه‌ سازی را به شکل چشمگیری افزایش میدهد.
• قالب لغزنده (Slip Form): سیستمی که به صورت پیوسته و با سرعتی کنترل‌ شده به سمت بالا حرکت میکند و برای ساخت سازه‌ های عمودی بلند مانند سیلوها، هسته‌ های مرکزی برج‌ ها و دودکش‌ های صنعتی استفاده میشود.
• قالب بالارونده (Climbing Form): سیستمی که پس از بتن‌ ریزی هر مرحله، به صورت یکپارچه به تراز بالاتر منتقل شده و برای ساخت دیوارهای بلند و پایه‌ های پل کاربرد دارد.

ادغام با BIM (مدل‌سازی اطلاعات ساختمان):

فناوری BIM فرآیندی است که یک مدل دیجیتال سه‌ بعدی و هوشمند از یک پروژه ساختمانی ایجاد میکند. ادغام این فناوری با سیستم قالب‌ بندی مدولار، مزایای فوق‌ العاده‌ ای به همراه دارد:

1. طراحی دقیق و بهینه‌ سازی: نرم‌ افزارهای BIM میتوانند به صورت خودکار بهترین چیدمان (Layout) پانل‌ های مدولار را برای پوشش یک سطح مشخص طراحی کنند، که این امر میزان پانل‌ های مورد نیاز و ضایعات را به حداقل می‌ رساند.
2. شناسایی تداخلات (Clash Detection): مدل BIM میتواند هرگونه برخورد احتمالی بین سیستم قالب‌ بندی و سایر اجزای سازه (مانند تأسیسات) را قبل از شروع عملیات اجرایی شناسایی و رفع کند.
3. مدیریت لجستیک: با استفاده از مدل BIM میتوان تعداد دقیق هر نوع پانل، کنج و اتصالات مورد نیاز را استخراج کرده و فرآیند سفارش‌ گذاری، انبارداری و ارسال به جبهه‌ های کاری مختلف را بهینه‌ سازی نمود.

عیب‌ یابی در کارگاه: مشکلات رایج و راهکارهای عملی

حتی با بهترین تجهیزات، مشکلات اجرایی در کارگاه ممکن است رخ دهد. داشتن یک راهنمای عیب‌ یابی عملی میتواند از بروز خسارات جدی جلوگیری کند.

سوالات متداول (FAQ) در مورد قالب فلزی مدولار

در این بخش به برخی از پرتکرارترین سوالات فنی و اجرایی در مورد قالب فلزی مدولار پاسخ داده میشود.

وزن قالب فلزی ۱۰۰*۵۰ چقدر است؟

وزن این پانل به نوع ساخت آن بستگی دارد. یک پانل ۱۰۰*۵۰ لبه ۵ جوشی حدود ۱۹.۸ کیلوگرم و لبه ۶ جوشی حدود ۲۳ کیلوگرم وزن دارد. نوع لبه خم آن نیز حدود ۱۸.۶ کیلوگرم است.

تفاوت وزن قالب لبه خم و جوشی چقدر است؟

قالب جوشی (تسمه‌ ای) به دلیل استفاده از تسمه‌ های ضخیم‌ تر (معمولاً ورق ۵ میلی‌ متر) در لبه‌ ها و همچنین حجم جوشکاری بیشتر، سنگین‌ تر از قالب لبه خم است که کل ساختار آن از ورق یکپارچه ۳ میلی‌ متری ساخته میشود.

قالب فلزی چند بار قابل استفاده است؟

با نگهداری صحیح، جلوگیری از پرتاب شدن و انجام تعمیرات جزئی، یک قالب فلزی باکیفیت میتواند بین ۶۰ تا ۱۵۰ بار و در شرایط ایده‌ آل حتی بیشتر مورد استفاده قرار گیرد.

آیا استفاده از قالب فلزی دست دوم برای بتن اکسپوز مناسب است؟

خیر. به دلیل اینکه قالب‌ های دست دوم ممکن است دارای خراش، فرورفتگی یا تاب‌ خوردگی جزئی باشند که این نواقص به سطح بتن منتقل میشود، برای اجرای بتن اکسپوز با کیفیت بالا، استفاده از قالب‌های نو قویاً توصیه میشود.

آیا قالب فلزی در هوای سرد و گرم قابل استفاده است؟

بله، اما با رعایت تمهیدات ویژه. به دلیل رسانایی حرارتی بالای فولاد، در هوای سرد باید از یخ‌ زدگی بتن (مثلاً با پوشاندن قالب‌ ها) و در هوای گرم از تبخیر سریع آب بتن (مثلاً با آب‌پاشی قالب‌ ها قبل از بتن‌ ریزی) جلوگیری کرد.
