مقدمه:براکت قالب بندی، قهرمان پنهان پایداری سازه

در دنیای مهندسی و ساخت‌ و ساز، ستون‌ ها و تیرها همواره به عنوان نمادهای اصلی استحکام و پایداری شناخته می‌ شوند. اما در پس این عناصر عظیم، قهرمانان پنهانی وجود دارند که یکپارچگی و ایمنی کل سازه به عملکرد بی‌ نقص آن‌ ها وابسته است: براکت‌ ها. این قطعات مهندسی، هرچند کوچک، نقشی حیاتی در اتصال، انتقال بار و تحقق طرح‌ های پیچیده معماری ایفا میکنند.

لازم به ذکر است که واژه «براکت» در زبان فارسی کاربردهای متنوعی دارد. این راهنما به صورت تخصصی بر براکت‌ های ساختمانی، صنعتی و تأسیساتی تمرکز دارد و به سایر محصولات مصرفی مانند پایه‌ های دیواری تلویزیون یا تجهیزات پزشکی نظیر براکت‌ های ارتودنسی نمی‌ پردازد. هدف از این مقاله، ارائه یک منبع جامع و تخصصی برای مهندسان، پیمانکاران و مدیران پروژه‌ ای است که به دنبال درک عمیق، انتخاب هوشمندانه و استفاده ایمن از این قطعات کلیدی هستند.

در ادامه، سفری جامع را از تعریف مهندسی و انواع براکت‌ ها آغاز کرده، به مشخصات فنی، معیارهای انتخاب و پروتکل‌ های ایمنی نصب خواهیم پرداخت. این راهنما به گونه‌ ای طراحی شده است که شما را برای اتخاذ تصمیمات آگاهانه در پروژه‌ های خود توانمند سازد.

مبانی کلیدی: براکت ساختمانی چیست و چرا حیاتی است؟

فراتر از یک تعریف ساده، براکت یک عنصر سازه‌ ای مهندسی‌ شده است که برای اتصال دو یا چند جزء مختلف، معمولاً با زاویه (اغلب ۹۰ درجه)، طراحی میشود. وظیفه اصلی آن پشتیبانی از یک بار مشخص، مقاومت در برابر نیروهای برشی و کششی، و انتقال ایمن این نیروها به یک عضو اصلی سازه مانند دیوار، ستون یا تیر است. براکت‌ ها اغلب به عنوان یک تکیه‌گاه پیش‌ آمده یا کنسول عمل میکنند و نقش کلیدی در نگهداری اجزای بیرون‌ زده از سطح اصلی سازه دارند.

اهمیت براکت در صنعت ساختمان مدرن

نقش براکت از یک تکیه‌ گاه ساده در معماری سنتی، به یک «فناوری توانمندساز» در ساخت‌ و ساز مدرن تکامل یافته است. بسیاری از روندهای معماری معاصر، مانند نماهای پیچیده، فضاهای داخلی با پلان باز و سازه‌ های کنسولی، تنها با استفاده از براکت‌ های پیشرفته و با مقاومت بالا امکان‌ پذیر هستند. برای مثال، یک نمای کرتین وال شیشه‌ ای سنگین را نمیتوان مستقیماً به سازه متصل کرد؛ این امر نیازمند سیستمی از براکت‌ های تخصصی نما است تا وزن و بارهای ناشی از باد را به اسکلت اصلی ساختمان منتقل کند.

علاوه بر این، براکت‌ها در افزایش ایمنی و کارایی پروژه‌ ها نقشی حیاتی دارند:

• ایمنی و استانداردها: استفاده از براکت‌ های باکیفیت، یک جزء غیرقابل‌ مذاکره برای رعایت استانداردهای ایمنی لرزه‌ ای و تضمین یکپارچگی سازه تحت بارهای دینامیکی است.
• افزایش سرعت و کاهش هزینه: براکت‌ های پیش‌ ساخته میتوانند زمان جوشکاری و ساخت‌ و ساز در محل پروژه را به طور قابل توجهی کاهش دهند که این امر منجر به کاهش هزینه‌ های نیروی کار و تسریع در تکمیل پروژه میشود.

نگاهی به مواد اولیه: فولاد، قهرمان بی‌ رقیب

براکت‌ ها عمدتاً از مواد مقاومی مانند فولاد، آلومینیوم یا پلاستیک ساخته میشوند، اما در کاربردهای ساختمانی، فولاد به دلیل ویژگی‌ های منحصربه‌ فرد خود، ماده استاندارد صنعتی محسوب میشود.

• فولاد: فولاد، به‌ویژه محصولات تولید شده توسط منابع معتبری مانند فولاد مبارکه، به دلیل نسبت استثنایی مقاومت به وزن، دوام بالا و صرفه اقتصادی، انتخاب اول است.
• فولاد گالوانیزه: برای کاربردهایی که براکت در معرض رطوبت و عوامل خورنده محیطی قرار میگیرد، فرآیند گالوانیزاسیون (ایجاد یک پوشش محافظ از فلز روی) برای جلوگیری از زنگ‌ زدگی و افزایش طول عمر قطعه ضروری است.
• آلومینیوم: آلومینیوم به دلیل وزن سبک و مقاومت طبیعی بالا در برابر خوردگی، در برخی کاربردهای خاص مانند براکت‌ های نما یا تأسیسات سبک مورد استفاده قرار می‌ گیرد.

طبقه‌ بندی جامع براکت‌ های ساختمانی: یک راهنمای تخصصی

برای انتخاب صحیح براکت، درک انواع مختلف آن بر اساس معیارهای گوناگون ضروری است. در این بخش، یک سیستم طبقه‌ بندی چندلایه برای شناسایی دقیق‌ ترین نوع براکت مورد نیاز ارائه میشود.

طبقه‌ بندی بر اساس کاربرد

• براکت قالب‌ بندی: این نوع براکت، یکی از حیاتی‌ترین ابزارها برای پیمانکاران بتن است. وظیفه اصلی آن، پشتیبانی از پانل‌ های قالب برای عملیات بتن‌ ریزی، به‌ ویژه در سازه‌ های بلندمرتبه است که نیاز به بتن‌ ریزی در چند مرحله دارند. این براکت‌ ها علاوه بر نگهداری قالب، یک سکوی کار ایمن (داربست) برای کارگران نیز فراهم میکنند.
• براکت نما: این براکت‌ ها برای نصب و تثبیت سیستم‌ های نمای خشک مانند کرتین وال، روکش‌ های سنگی و عناصر تزئینی به کار می‌ روند. طراحی این براکت‌ ها باید به گونه‌ ای باشد که نه تنها بارهای مرده (وزن مصالح) بلکه بارهای زنده (نیروی باد، بارهای لرزه‌ ای) را نیز تحمل کنند.
• براکت تأسیساتی: این دسته از براکت‌ ها در سیستم‌ های مکانیکی، الکتریکی و لوله‌ کشی (MEP) کاربرد دارند. از آن‌ ها برای پشتیبانی از لوله‌ های سنگین، کانال‌ های تهویه مطبوع، سینی‌ های کابل و سایر تجهیزات صنعتی استفاده میشود. مدل‌ های خاصی مانند RGS.4141 و RGS.4181 برای نگهداری تأسیسات سنگین در کنار دیوارهای بتنی طراحی شده‌ اند.
• براکت اتصالات سازه‌ ای: این براکت‌ های سنگین‌ وزن در اتصالات اصلی سازه، مانند اتصال تیرهای فولادی به ستون‌ ها، خرپاها به دیوارها یا پشتیبانی از تیرچه‌ ها به کار می‌ روند. این نوع براکت‌ ها اغلب به صورت سفارشی توسط مهندسان سازه طراحی میشوند.

طبقه‌ بندی بر اساس ساختار و تولید

• براکت پروفیلی: این براکت‌ ها از مقاطع فولادی استاندارد (مانند نبشی یا ناودانی) ساخته میشوند. به دلیل سهولت در استفاده و اتصال، در برخی کاربردها رواج بیشتری دارند.
• براکت لوله‌ ای: این نوع از لوله‌ های فولادی تولید میشود. اگرچه تفاوت اصلی آن‌ ها در وزن ذکر شده، اما از منظر مهندسی، یک مقطع بسته (لوله‌ ای) مقاومت پیچشی (Torsional Rigidity) بسیار بالاتری نسبت به یک مقطع باز (پروفیلی) دارد. بنابراین، برای کاربردهایی که براکت تحت نیروهای پیچشی قرار میگیرد (مانند نگهداری یک بار خارج از مرکز)، طراحی لوله‌ ای برتری ساختاری دارد.

طبقه‌ بندی بر اساس ظرفیت بار و طراحی

براکت‌ های سنگین‌کار (Type G): این براکت‌ ها برای تحمل بارهای سنگین و نیمه‌ سنگین طراحی شده‌ اند. ویژگی کلیدی و متمایزکننده آن‌ ها، وجود دندانه‌ های داخلی (Serrations) بر روی سطوح اتصال است. این دندانه‌ ها یک قفل مکانیکی ایجاد میکنند که از لغزش اتصال تحت بارهای دینامیکی یا ارتعاشات (مانند لرزش ناشی از ماشین‌ آلات صنعتی) جلوگیری میکند. بنابراین، این نوع براکت برای کاربردهای حیاتی، سنگین و دینامیک ایده‌ آل است.

براکت‌ های سبک‌ کار (Type C): برای کاربردهایی با نیاز به باربری کمتر که سرعت نصب در اولویت قرار دارد، از این نوع براکت استفاده میشود.

اشکال رایج (Common Shapes): هندسه براکت، عملکرد و مقاومت آن را تعیین می‌کند.

• شکل L: رایج‌ ترین شکل که در برابر نیروها در دو جهت مقاومت میکند.
• شکل مثلثی: به دلیل اصل مثلث‌ بندی، ذاتاً بسیار مستحکم است و برای پشتیبانی از بارهای کنسولی عملکرد فوق‌ العاده‌ای دارد.
• شکل T و F: برای سناریوهای اتصال خاص، به‌ ویژه در سیستم‌ های پشتیبانی تأسیسات، به کار می‌ روند.

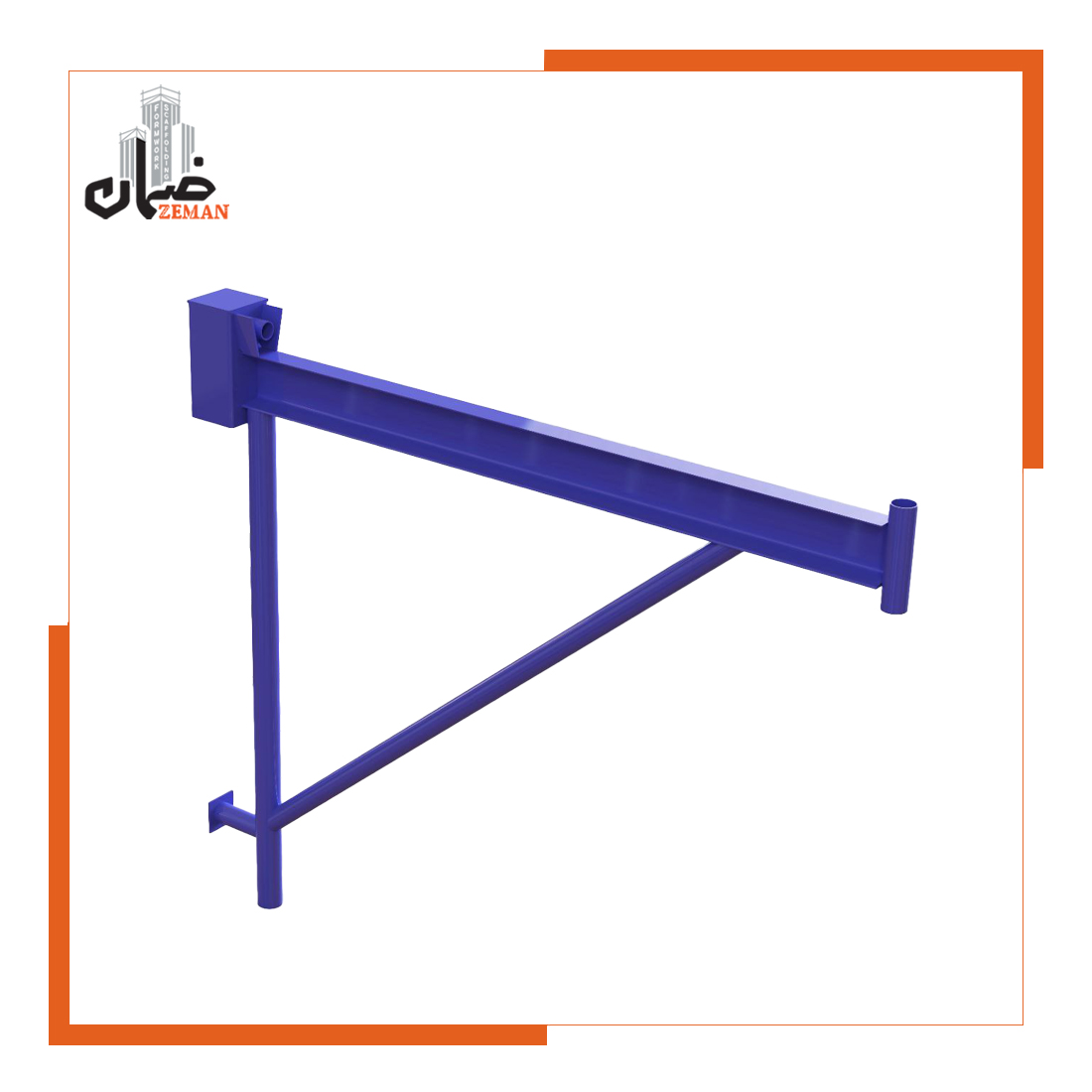

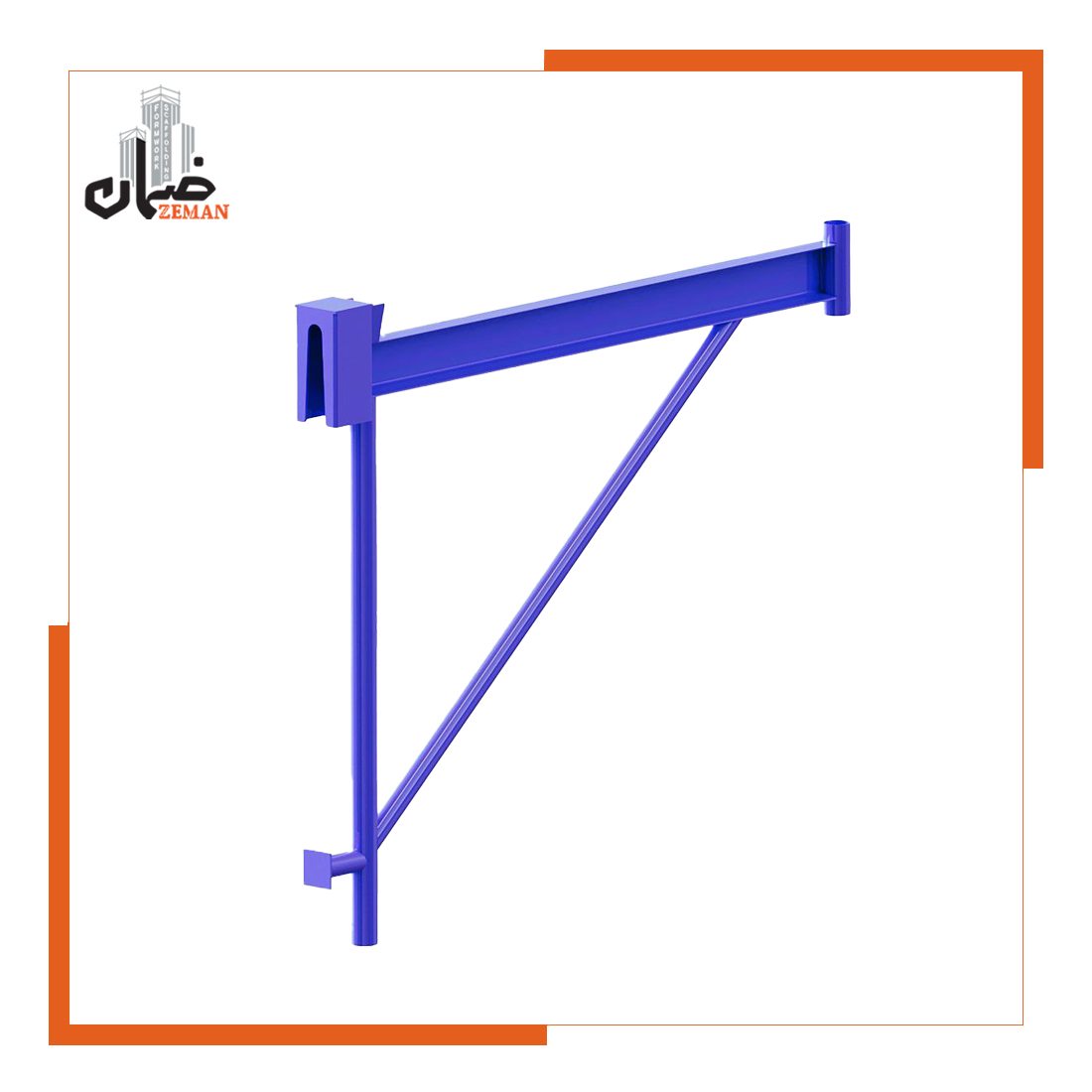

کالبدشکافی براکت قالب‌ بندی: مشخصات فنی و اجزاء کلیدی

برای درک عمیق‌ تر عملکرد براکت قالب‌ بندی، شناخت اجزای تشکیل‌ دهنده و مشخصات فنی آن ضروری است.

اجزاء تشکیل‌ دهنده

یک براکت قالب‌ بندی استاندارد از اجزای زیر تشکیل شده است:

• بدنه اصلی: اسکلت اصلی براکت که معمولاً به شکل L یا مثلثی بوده و از پروفیل یا لوله فولادی ساخته میشود.
• پیچ درونی: حیاتی‌ ترین قطعه که بدنه براکت را به دیوار بتنی که قبلاً اجرا شده متصل میکند.
• مخروطی: قطعه‌ ای ریخته‌ گری شده که روی پیچ درونی در داخل دیوار قرار میگیرد و یک سطح تماس مستحکم ایجاد میکند.
• بادامک: یک قطعه قفل‌ کننده که به مخروطی و پیچ بیرونی متصل میشود و سیستم را محکم میکند.
• پیچ بیرونی: به بادامک متصل شده و برای محکم کردن و تنظیم پانل قالب در مقابل بدنه براکت استفاده میشود.

علم مواد در قطعات

قطعات کوچک‌ تر و تحت فشار بالا مانند مخروطی و بادامک، معمولاً از چدن نشکن داکتیل (Ductile Cast Iron) و با روش ریخته‌ گری تولید میشوند. دلیل این انتخاب، مقاومت فشاری عالی و مقاومت به سایش بالای این ماده است که برای نقاط تماس پرفشار ایده‌ آل می‌ باشد. همچنین، تولید اشکال پیچیده مانند بادامک با روش ریخته‌ گری، از نظر اقتصادی به‌ صرفه‌ تر از ماشین‌کاری فولاد است.

جدول مشخصات فنی براکت‌ های استاندارد

برای تسهیل در انتخاب و مقایسه، مشخصات فنی براکت‌ های قالب‌ بندی استاندارد در جدول زیر گردآوری شده است. این جدول با تجمیع اطلاعات از منابع مختلف، یک مرجع کامل و قابل اعتماد را در اختیار متخصصان قرار میدهد.

توجه: وزن‌ ها تقریبی بوده و ممکن است بر اساس ضخامت مواد متغیر باشند.

راهنمای حرفه‌ ای انتخاب و خرید براکت

انتخاب براکت مناسب یک تصمیم مهندسی است که مستقیماً بر ایمنی و هزینه پروژه تأثیر میگذارد.

معیارهای کلیدی انتخاب براکت قالب بندی

پیش از خرید، چک‌لیست زیر را به دقت بررسی کنید:

• محاسبات بار: اولین و مهم‌ ترین گام، محاسبه دقیق بارهای مرده و زنده وارده بر براکت است. ظرفیت باربری براکت باید همواره بیشتر از بار محاسباتی باشد.
• نوع پروژه: مشخص کنید که براکت برای قالب‌ بندی، نما، تأسیسات یا اتصالات سازه‌ ای مورد نیاز است. این امر دسته اصلی براکت را تعیین میکند.
• شرایط محیطی: محل نصب براکت (داخلی، خارجی، ساحلی یا صنعتی) نیاز به پوشش‌ های مقاوم در برابر خوردگی مانند گالوانیزه گرم را مشخص میکند.
• نوع سازه اتصال (Substrate): جنس دیواری که براکت به آن متصل میشود (بتنی، فولادی، آجری) نوع انکر بولت و اتصالات مورد نیاز را تعیین میکند.
• قابلیت سفارشی‌ سازی: برای اتصالات غیر استاندارد، بررسی کنید که آیا پروژه به براکت‌ های سفارشی نیاز دارد یا خیر.

تحلیل قیمت: چه عواملی هزینه را تعیین می‌ کنند؟

قیمت براکت تحت تأثیر عوامل متعددی قرار دارد:

• وزن و ابعاد: اصلی‌ ترین عامل، میزان مصرف مواد اولیه است که مستقیماً با وزن و ابعاد براکت در ارتباط است.
• جنس و پوشش: فولاد گالوانیزه به دلیل فرآیند پوشش‌ دهی، قیمت بالاتری نسبت به فولاد رنگ‌ شده دارد.
• پیچیدگی تولید: براکت‌های با اشکال سفارشی که نیاز به جوشکاری یا ماشین‌ کاری بیشتری دارند، گران‌ تر هستند.
• حجم سفارش: خرید عمده معمولاً با تخفیف همراه است.
• نوسانات بازار: قیمت جهانی فولاد خام به طور مستقیم بر قیمت نهایی محصول تأثیر می‌ گذارد.

تضمین کیفیت: چگونه یک براکت باکیفیت را تشخیص دهیم؟

در هنگام بازرسی چشمی، به نکات زیر توجه کنید:

• کیفیت جوشکاری: جوش‌ ها باید یکنواخت، تمیز و عاری از هرگونه ترک، بریدگی یا ناپیوستگی باشند.
• کیفیت پوشش: رنگ یا پوشش گالوانیزه باید کاملاً یکدست و بدون پریدگی یا نقاط بدون پوشش باشد.
• دقت ابعادی: صاف بودن قطعات و تمیز بودن سوراخ‌ ها و قرارگیری آن‌ ها در محل دقیق را بررسی کنید.
• اصالت متریال: از تأمین‌ کنندگانی خرید کنید که از مواد اولیه معتبر و دارای گواهی‌ نامه، مانند فولاد مبارکه، استفاده میکنند.

پروتکل‌ های نصب و ایمنی: ساخت‌ و ساز ایمن و اصولی

ایمنی یک سیستم براکت تنها به کیفیت خود براکت وابسته نیست، بلکه به یکپارچگی کل مجموعه “براکت-انکر-سازه” بستگی دارد. یک براکت با ظرفیت ۱۰ تن که با انکرهای ضعیف به یک دیوار بتنی نامرغوب متصل شده باشد، در ضعیف‌ ترین نقطه خود دچار شکست خواهد شد. بنابراین، نصب حرفه‌ ای نیازمند یک رویکرد سیستمی است.

بهترین شیوه‌ ها برای نصب براکت قالب بندی

• آماده‌ سازی سطح: سطحی که براکت روی آن نصب می‌شود باید کاملاً تمیز، سالم و قادر به تحمل بار باشد.
• انتخاب انکر بولت مناسب: اتصال به دیوار، اغلب ضعیف‌ترین حلقه زنجیره است. استفاده از انکرهای مهندسی‌ شده (مانند انکرهای مکانیکی یا شیمیایی) متناسب با جنس سازه، حیاتی است.
• تراز و شاقول کردن: برای جلوگیری از توزیع نامتوازن بار، از تراز برای نصب دقیق افقی یا عمودی براکت اطمینان حاصل کنید.
• گشتاور مناسب پیچ‌ ها: سفت کردن بیش از حد پیچ‌ ها میتواند به انکر یا براکت آسیب بزند و سفت نکردن کافی نیز منجر به شکست اتصال میشود. استفاده از ترک‌ متر (آچار گشتاور) برای اعمال گشتاور مشخص شده توسط سازنده ضروری است.

دستورالعمل‌ های حیاتی ایمنی

• رعایت دقیق ظرفیت بار: هرگز یک براکت را بیش از ظرفیت اسمی آن بارگذاری نکنید.
• بازرسی‌ های دوره‌ ای در کارگاه: براکت‌ها، به‌ ویژه در سیستم‌ های قالب‌ بندی، باید قبل از هر بار استفاده از نظر آسیب‌ دیدگی یا شل شدن اتصالات بازرسی شوند.
• استفاده توسط پرسنل آموزش‌ دیده: نصب و کار بر روی سیستم‌ های براکت باید تنها توسط کارگران ماهر و آموزش‌دیده انجام شود.
• اهمیت جان‌ پناه: هنگامی که براکت به عنوان سکوی کار استفاده میشود، باید حتماً به حفاظ‌ ها و جان‌ پناه‌ های استاندارد برای محافظت از کارگران در برابر سقوط مجهز شود.

پرسش‌ های متداول (FAQ) درباره براکت قالب بندی

تفاوت اصلی بین براکت لوله‌ ای و پروفیلی چیست؟

علاوه بر تفاوت در وزن، تفاوت اصلی مهندسی در مقاومت آن‌ ها در برابر انواع نیروهاست. براکت‌ های لوله‌ ای (مقطع بسته) مقاومت پیچشی بسیار بالاتری دارند و برای بارهای خارج از مرکز مناسب‌ ترند. براکت‌های پروفیلی (مقطع باز) در برابر نیروهای برشی و خمشی عملکرد خوبی دارند و اتصال آن‌ ها ساده‌ تر است.

آیا امکان ساخت براکت به صورت سفارشی وجود دارد؟

بله، بسیاری از تولیدکنندگان معتبر، امکان طراحی و ساخت براکت‌ های سفارشی را بر اساس نیازهای خاص مهندسی و نقشه‌ های پروژه فراهم میکنند.

بهترین نوع براکت برای کاربردهای سازه‌ ای سنگین کدام است؟

برای بارهای سنگین، به‌ ویژه در شرایط دینامیکی یا ارتعاشی، براکت‌ های نوع G با دندانه‌ های داخلی توصیه میشوند. برای اتصالات سازه‌ ای حیاتی، براکت‌ ها باید به صورت سفارشی توسط مهندس سازه طراحی شوند.

قیمت براکت ساختمانی چگونه تعیین میشود؟

قیمت عمدتاً بر اساس وزن و ابعاد (میزان مواد اولیه)، جنس و نوع پوشش (مانند گالوانیزه)، پیچیدگی طراحی و ساخت، و حجم سفارش تعیین میشود.

بهترین راه برای جلوگیری از خوردگی و زنگ‌ زدگی براکت‌ های فولادی چیست؟

برای براکت‌ هایی که در فضای باز یا محیط‌های مرطوب نصب میشوند، استفاده از پوشش گالوانیزه گرم (Hot-Dip Galvanization) مؤثرترین و بادوام‌ ترین روش برای محافظت در برابر خوردگی است.

آیا میتوان براکت را روی دیوارهای گچی یا بلوکی نصب کرد؟

نصب براکت‌ های سنگین ساختمانی بر روی دیوارهای غیرسازه‌ ای مانند دیوارهای گچی (Drywall) یا بلوک‌ های سفالی سبک اکیداً ممنوع است. این دیوارها توانایی تحمل بارهای سنگین را ندارند. برای نصب بارهای سبک‌ تر، باید از اتصالات و انکرهای مخصوص این نوع دیوارها استفاده کرد و حتماً به یک عضو سازه‌ ای پشتیبان (مانند استاد فلزی یا چوبی) متصل شد.

نتیجه‌ گیری: با اطمینان بسازید، ضمان را انتخاب کنید

همانطور که در این راهنمای جامع بررسی شد، براکت یک جزء مهندسی حیاتی است که انتخاب آن باید بر اساس معیارهای دقیق فنی مانند محاسبات بار، شرایط محیطی و نوع کاربرد صورت گیرد. کیفیت مواد اولیه، دقت در ساخت و رعایت پروتکل‌ های نصب و ایمنی، عواملی هستند که مستقیماً بر پایداری و امنیت یک سازه تأثیر میگذارند.

شرکت زمانکو، با درک عمیق از این نیازهای فنی، خود را نه تنها به عنوان یک تأمین‌کننده، بلکه به عنوان یک شریک فنی در کنار شما می‌بیند. ما با ارائه براکت‌های باکیفیت و مهندسی‌ شده که برای پاسخگویی به نیازهای صنعت ساخت‌ و ساز مدرن طراحی شده‌ اند، به شما در ساخت سازه‌ هایی ایمن‌تر، کارآمدتر و بادوام‌ تر کمک میکنیم.

برای مشاوره فنی در مورد پروژه بعدی خود، دریافت لیست قیمت دقیق، و یا ثبت سفارش، همین امروز با کارشناسان فنی ضمان تماس بگیرید. ما آماده‌ ایم تا به شما در ساخت سازه‌ هایی ایمن‌ تر و کارآمدتر کمک کنیم.
