سیستم های قالب بندی مدولار

سیستم قالب بندی مدولار چیست؟

قالب مدولار یک سیستم قالب‌بندی پیش‌ساخته و انعطاف‌پذیر است که از پانل‌های فلزی با ابعاد استاندارد و اتصالات خاص تشکیل می‌شود. این پانل‌ها به راحتی به یکدیگر متصل و جدا می‌شوند و قابلیت تنظیم و تغییر ابعاد را دارند. اجزای اصلی قالب مدولار عبارتند از:

پانل‌های فلزی: این پانل‌ها معمولاً از جنس فولاد با لایه رنگ آمیزی شده ساخته می‌شوند و در ابعاد و ضخامت‌های مختلف موجود هستند.
اتصالات: انواع مختلفی از اتصالات مانند پین و گوه، کلمپس و پیچ و مهره برای اتصال پانل‌ها به یکدیگر و به سازه استفاده می‌شوند.
متعلقات: شامل قطعاتی مانند پشت بند، مهار، جک و … است که برای تقویت و تثبیت قالب در حین بتن‌ریزی استفاده می‌شوند.

پانل‌ های مدولار به‌ راحتی به یکدیگر متصل و یا از هم جدا میشوند. در پروژه‌ های مشابه و تکراری، این پانل‌ ها را میتوان به صورت یکپارچه آماده کرده و با استفاده از جرثقیل در محل مورد نظر نصب کرد؛ البته استفاده از جرثقیل یا حمل دستی بسته به شرایط پروژه متفاوت است. پس از باز کردن قالب‌ ها، سطح بتن بسیار صاف و باکیفیت خواهد بود و تنها درزهای بین پانل‌ ها قابل مشاهده است.

این قالب‌ ها قابلیت استفاده چندباره دارند و طول عمر مفید آن‌ ها به نحوه نگهداری بستگی دارد. در صورت مراقبت مناسب، بدون پرت شدن یا سقوط از ارتفاع، قالب‌ ها حداقل تا ۶۰ بار بدون تغییر شکل یا اعوجاج قابل استفاده خواهند بود.

در شرکت بتن سازه ضمان میشود که پانل‌ های مدولار، سولجر و تمامی اتصالات شامل پین و گوه، گیره، واشر، لوله و نبشی پانچ شده از ورق فولادی درجه یک ST37 فولاد مبارکه اصفهان تولید میشوند.

قالب‌ های مدولار که به قالب‌ های همه‌ کاره یا چندمنظوره نیز معروف هستند، بر اساس عرض‌ های ۵ سانتی‌ متری (مضرب‌ های عدد ۵) طراحی و ساخته شده‌ اند. این قالب‌ ها در ابعاد و اندازه‌ های متنوع تولید شده و بیشترین کاربرد را در قالب‌ بندی بخش‌ های مختلف سازه‌ های بتنی دارند. قالب‌ های مدولار در عرض‌ های ۱۰، ۱۵، ۲۰، ۲۵، ۳۰، ۳۵، ۴۰ و ۵۰ سانتی‌متر و طول‌های ۱۰۰، ۱۵۰ و ۲۰۰ سانتی‌ متر تولید میشوند. علاوه بر این، قالب‌ ها با ابعاد سفارشی بر اساس نیاز کارفرما نیز قابل ساخت هستند.

اندازه قالب مدولار

اندازه قالب مدولار چیست؟ قالب‌های مدولار در ابعاد مختلفی تولید می‌شوند. رایج‌ترین ابعاد این قالب‌ها عبارتند از:

عرض: ۳۰، ۶۰، ۹۰، ۱۲۰ سانتی‌متر
ارتفاع: ۳۰، ۶۰، ۹۰، ۱۲۰ سانتی‌متر
طول: ۱۵۰، ۲۴۰، ۳۰۰ سانتی‌متر
انتخاب ابعاد مناسب و انواع قالب مدولار به نوع سازه و نیاز پروژه بستگی دارد.

مشخصات فنی قالب های مدولار

قالب‌های مدولار از اتصالاتی مانند پین و گوه تشکیل شده است و همچنین این قالب در دو نوع لبه خم و پرسی موجود می‌باشد. هر دو نوع قالب مدولار دارای طولی بین ۱ تا ۲ و عرضی بین ۱۰ تا ۵۰ سانتی‌متر هستند. ضخامت ورقه رویه این قالب به ۳ میلی‌متر و تسمه‌های کناری آن حدود ۵ یا ۶ میلی‌متر ضخامت دارند. (اندازه قالب‌ها با مضارب ۵ تغییر می‌کنند). وزن استاندارد قالب مدولار، ۴۰ کیلوگرم می‌باشد. این قالب بسیار اقتصادی است چرا که دفعات زیادی قابل‌استفاده هستند.

شرکت ضمان با هر نوع ضخامت و طول و عرضی، قالبی را تولید می‌کند که استحکام کافی هنگام اجرا را داشته باشد تا از بابت کیفیت مقاومت سازه ها مطمئن باشید.

مزایای قالب مدولار

قالب‌ های مدولار دارای مزایای متعددی هستند که موجب استفاده گسترده آن‌ ها در پروژه‌ های ساختمانی میشود. از جمله این مزایا میتوان به سرعت نصب و جابجایی بالا، کاهش هزینه‌ های تولید و نگهداری، سازگاری با انواع پروژه‌ ها و افزایش ایمنی اشاره کرد.

کاربرد قالب مدولار

قالب مدولار یکی از مهم‌ ترین ابزارها در صنعت ساختمان‌ سازی است که برای شکل‌ دهی به بتن و ساخت سازه‌ های بتنی با دقت و سرعت بالا به کار می‌ رود. این قالب‌ ها به دلیل قابلیت جابجایی و استفاده مجدد، به‌ طور گسترده در پروژه‌ های مختلف ساختمانی، از جمله ساخت ساختمان‌ های مسکونی، تجاری، صنعتی و زیرساخت‌ های عمرانی، کاربرد دارند.

قالب‌ های مدولار به‌ ویژه در پروژه‌ های بزرگ که نیاز به سرعت اجرا و کیفیت بالا دارند، بسیار مفید هستند. علاوه بر این، انعطاف‌ پذیری قالب‌ های مدولار باعث میشود که بتوانند به راحتی برای انواع سازه‌ های مختلف نظیر دیوار، ستون، تیر، دال و حتی سازه‌ های منحنی یا خاص استفاده شوند.

قالب مدولار فلزی به دلیل انعطاف‌پذیری و قابلیت تنظیم ابعاد، در طیف وسیعی از پروژه‌های ساختمانی کاربرد دارد:

ساختمان‌های مسکونی و تجاری

• دیوارها: قالب مدولار برای ساخت دیوارهای داخلی و خارجی با ضخامت‌های مختلف و ارتفاع‌های بلند بسیار مناسب است. (قالب بندی دیوار)

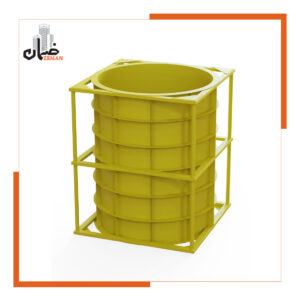

• ستون‌ها: انواع قالب‌های ستون مدولار برای ساخت ستون‌های مربع، مستطیل و قالب مدولار ستون گرد با ابعاد و ارتفاع‌های مختلف قابل استفاده هستند.
• سقف‌ها: قالب مدولار برای ساخت سقف‌های تیرچه بلوک، دال بتنی نیز کاربرد دارد. (قالب بندی سقف)
  فونداسیون‌ها: قالب فونداسیون مدولار برای ساخت فونداسیون‌های نواری، گسترده مورد استفاده قرار می‌گیرد. (قالب بندی فونداسیون)

سازه‌های صنعتی

• سیلوها: قالب مدولار برای ساخت سیلوهای ذخیره غلات، سیمان و سایر مواد فله‌ای استفاده می‌شود.
• مخازن: انواع مخازن آب، نفت، گاز و مواد شیمیایی را می‌توان با استفاده از قالب مدولار ساخت.
• پل‌ها: در ساخت پایه‌ها، ستون‌ها و عرشه پل‌ها می‌توان از قالب مدولار استفاده کرد.

پروژه‌های زیربنایی

• سدها: قالب مدولار برای ساخت بخش هایی از بدنه سدهای خاکی، بتنی و سنگریزه‌ای مورد استفاده قرار می‌گیرد.
• کانال‌ها: انواع کانال‌های آبیاری، انتقال آب و فاضلاب با استفاده از قالب مدولار ساخته می‌شوند.
  تصفیه‌خانه‌ها: قالب مدولار در ساخت مخازن، حوضچه‌ها و سایر سازه‌های بتنی تصفیه‌خانه‌ها کاربرد دارد

به طور کلی، قالب مدولار به دلیل قابلیت تنظیم و انعطاف‌پذیری بالا، در هر پروژه ساختمانی که نیاز به ساخت سازه‌های بتنی با اشکال و ابعاد مختلف داشته باشد، قابل استفاده است.

انواع قالب مدولار فلزی

قالب مدولار فلزی، به عنوان یکی از کارآمدترین سیستم‌های قالب‌بندی در صنعت ساختمان مدرن، به دلیل انعطاف‌پذیری، سرعت و دوام بالا به طور گسترده‌ای در پروژه‌های ساختمانی مورد استفاده قرار می‌گیرد. این قالب‌ها از قطعات پیش‌ساخته فلزی تشکیل شده‌اند که به راحتی به یکدیگر متصل شده و قالب‌های مورد نیاز برای بتن‌ریزی ستون، دیوار، تیر، کف و سایر اجزای ساختمان را ایجاد می‌کنند.

قالب مدولار فلزی در مقایسه با قالب‌های سنتی چوبی یا فلزی غیر مدولار، مزایای بسیاری دارد، از جمله سرعت اجرای بسیار بالا به دلیل سهولت در نصب و باز کردن، قابلیت استفاده مکرر به دلیل دوام و مقاومت بالا، کاهش هزینه‌های نیروی انسانی و ضایعات مصالح، و همچنین افزایش ایمنی کار.

علاوه بر این، قالب مدولار فلزی به دلیل قابلیت تنظیم ابعاد و انعطاف‌پذیری در طراحی، برای ساخت سازه‌های با اشکال پیچیده و غیر معمول نیز مناسب است.

قالب‌ های مسطح

قالب‌ های مسطح یکی از انواع قالب‌ های مدولار هستند که برای ساخت سطوح صاف و افقی استفاده میشوند. این قالب‌ ها به‌ ویژه برای ساخت دال‌ های بتنی و سطوح مشابه مناسب هستند.

قالب‌ های ستون

این نوع قالب‌ ها برای قالب‌ بندی ستون‌ های بتنی به کار میروند. قالب‌ های ستون معمولاً به صورت عمودی طراحی میشوند و برای ایجاد ساختارهای عمودی از جمله ستون‌ های بتنی استفاده میشوند.

قالب‌ های تیر و دال

قالب‌ های تیر و دال نیز از انواع قالب‌ های مدولار هستند که به‌ طور خاص برای ساخت تیرها و دال‌ های بتنی طراحی شده‌ اند. این قالب‌ ها به راحتی میتوانند بارهای فشاری را تحمل کرده و به صورت مؤثر در پروژه‌ های ساختمانی استفاده شوند.

قالب‌ های کمانی

قالب‌ های کمانی برای ساخت سازه‌ های منحنی مانند سقف‌ های قوسی یا دیوارهای دایره‌ ای به کار میروند. این نوع قالب‌ ها معمولاً به‌ گونه‌ ای طراحی میشوند که امکان شکل‌ دهی به سازه‌ های غیرمستقیم و منحنی را فراهم کنند.

قالب مدولار فلزی

قالب مدولار فلزی به سیستم‌ های قالب‌ بندی گفته میشود که از جنس فلز ساخته شده‌ اند. این قالب‌ ها معمولاً از جنس فولاد یا آلومینیوم هستند و به دلیل استحکام و عمر طولانی‌ تری که دارند، برای پروژه‌ های بزرگ و پیچیده مناسب‌ ترند.

قالب فونداسیون مدولار

این نوع قالب‌ ها برای ساخت فونداسیون ساختمان‌ ها و سازه‌ ها به‌ کار میروند. قالب‌ های فونداسیون مدولار معمولاً مقاوم بوده و میتوانند در برابر فشار و نیروهای زیاد دوام بیاورند.

قالب ستون مدولار

قالب ستون مدولار به‌ طور خاص برای ساخت ستون‌ های بتنی طراحی شده است. این قالب‌ ها میتوانند به‌ طور دقیق شکل ستون‌ ها را ایجاد کرده و قابلیت استفاده مجدد دارند.

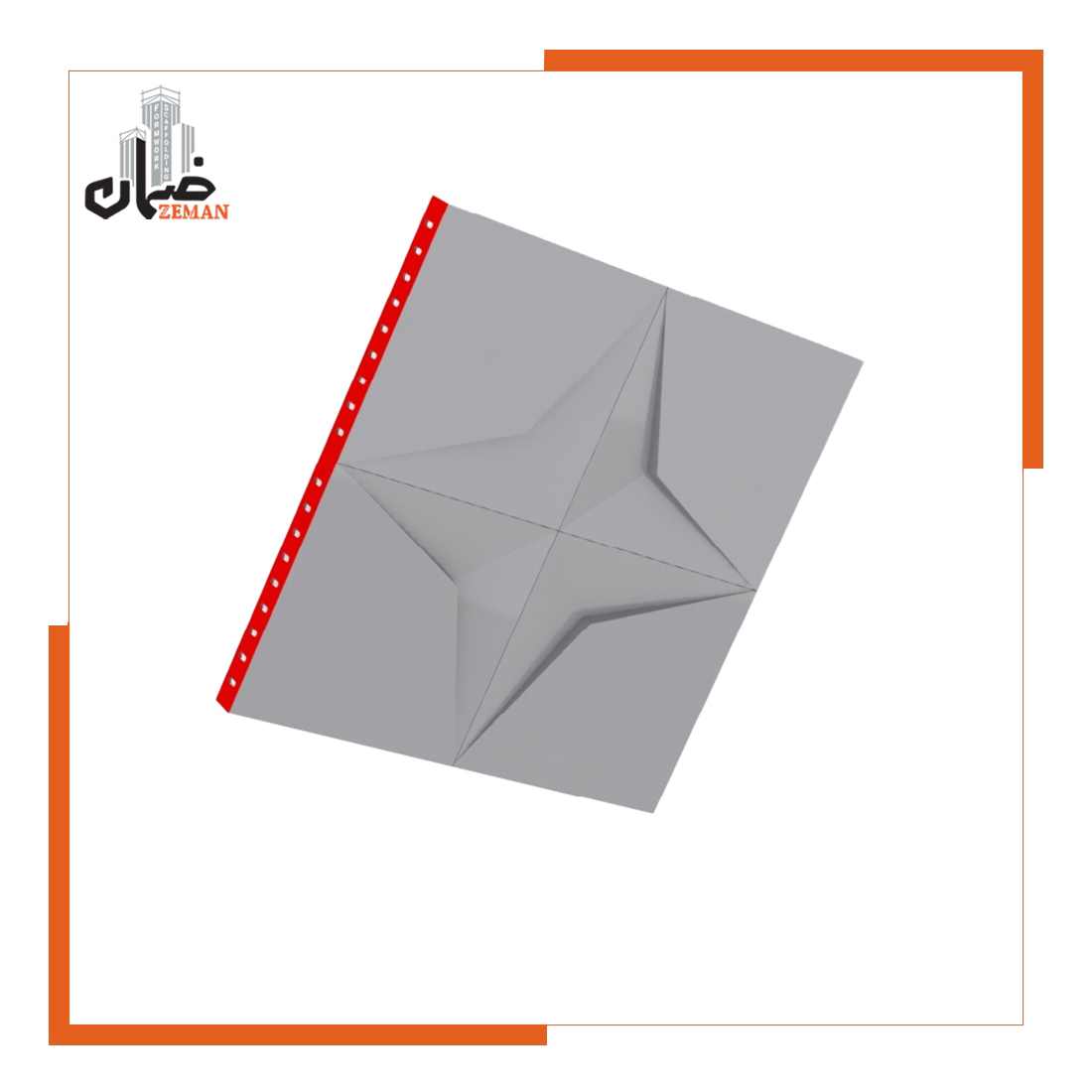

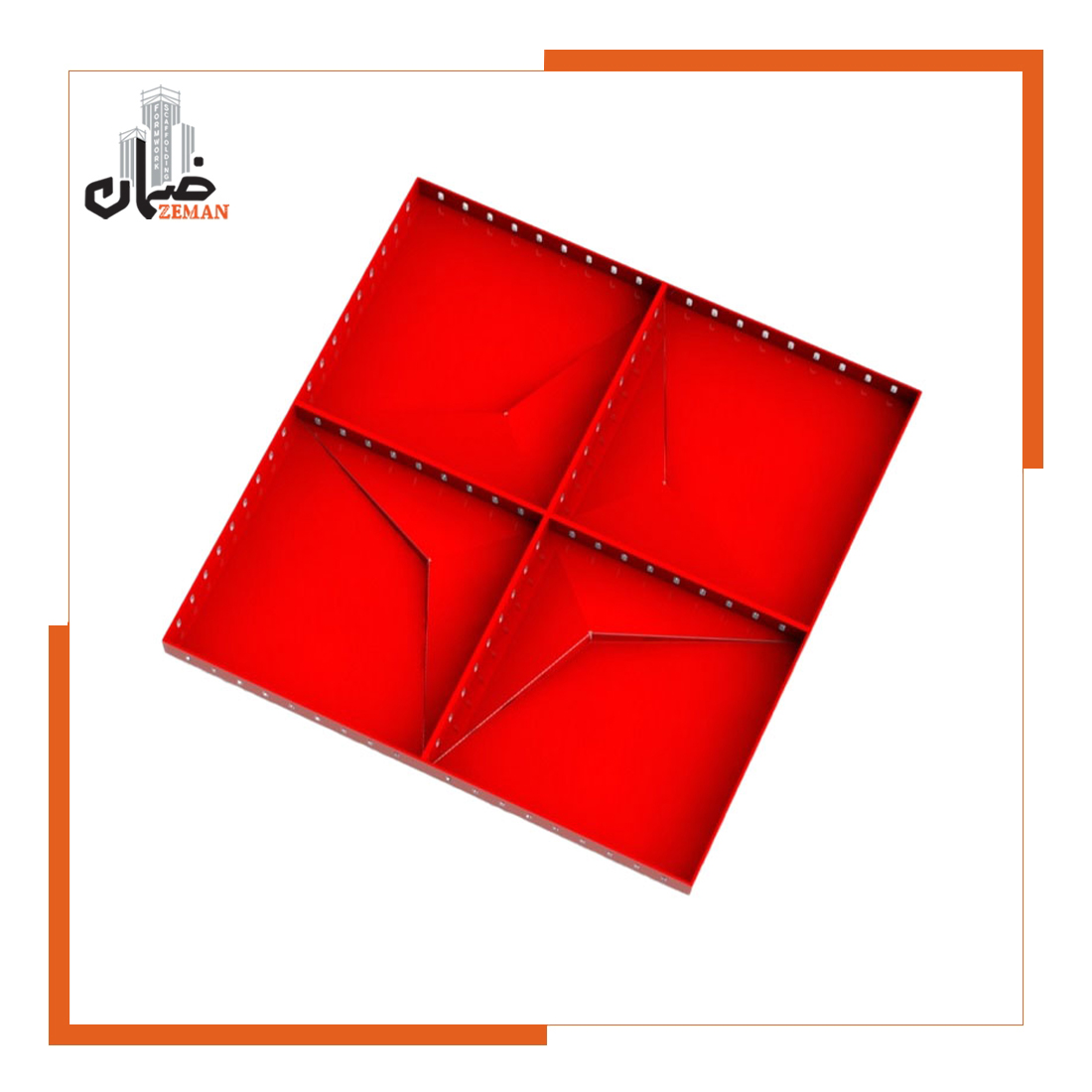

استفاده از قالب مدولار در دیوار

قالب‌ بندی دیوارهای بتنی یکی از مهم‌ ترین مراحل در اجرای سازه‌ های بتنی است و انتخاب سیستم قالب مناسب، نقش مستقیم در سرعت اجرا و کیفیت نهایی سطح بتن دارد. قالب مدولار به دلیل طراحی انعطاف‌ پذیر، استحکام بالا و قابلیت استفاده مجدد، گزینه‌ ای ایده‌ آل برای اجرای دیوارهای یک‌ طرفه و دو طرفه در پروژه‌ های ساختمانی و صنعتی محسوب میشود. این قالب‌ ها میتوانند به‌ صورت عمودی یا افقی نصب شوند و با استفاده از اتصالات استاندارد، سطحی صاف و یکنواخت ایجاد کنند.

قالب تیر مدولار

قالب تیر مدولار برای ساخت تیرهای بتنی استفاده میشود. این قالب‌ ها به‌ گونه‌ ای طراحی میشوند که ساختارهای افقی و مقاوم برای انتقال بارها را ایجاد کنند.

قالب دال مدولار

قالب دال مدولار برای ساخت دال‌ های بتنی استفاده میشود. این قالب‌ ها معمولاً برای سطوح افقی از جمله سقف‌ ها و کف‌ ها مناسب هستند.

نکات مهم در انتخاب قالب مدولار

انتخاب صحیح قالب مدولار میتواند تأثیر زیادی بر سرعت، کیفیت و هزینه نهایی پروژه داشته باشد. با توجه به تنوع بالای این قالب‌ ها از نظر جنس، ابعاد، طراحی و نوع اتصالات، لازم است پیش از خرید یا اجاره، عوامل فنی و اقتصادی به‌ دقت بررسی شوند. رعایت این نکات به شما کمک میکند تا قالبی متناسب با نوع پروژه و شرایط اجرایی انتخاب کنید و از بروز مشکلاتی مانند تغییر شکل قالب، نشت بتن یا افزایش هزینه‌ ها جلوگیری شود.

کیفیت و استانداردها

در انتخاب قالب مدولار باید به کیفیت ساخت آن توجه ویژه‌ ای داشت. قالب‌ ها باید مطابق با استانداردهای جهانی باشند تا از ایمنی و دوام مناسب برخوردار شوند.

نوع پروژه و نیازهای خاص

نوع پروژه و نیازهای خاص آن نیز از دیگر عوامل تأثیرگذار در انتخاب قالب مدولار است. برای مثال، پروژه‌ های پیچیده یا پروژه‌ هایی که نیاز به سرعت بالا دارند، ممکن است به قالب‌ های خاص و پیشرفته نیاز داشته باشند.

هزینه و بودجه پروژه

در انتخاب قالب مدولار، هزینه و بودجه پروژه نیز نقش مهمی ایفا میکنند. برخی از قالب‌ ها ممکن است هزینه بالاتری داشته باشند، اما از نظر بهره‌ وری و زمان نصب، میتوانند گزینه‌ های بهتری باشند.

مشخصات فنی قالب‌ های مدولار

قالب‌ های مدولار معمولاً دارای مشخصات فنی دقیقی هستند که شامل ابعاد استاندارد، وزن، جنس، مقاومت در برابر فشار و دیگر ویژگی‌ ها میباشد. این مشخصات بسته به نوع قالب و کاربرد آن متفاوت است.

انواع قالب مدولار فلزی

قالب مدولار فلزی به دلیل مقاومت بالا، طول عمر زیاد و قابلیت استفاده مکرر، یکی از رایج‌ ترین سیستم‌ های قالب‌ بندی در پروژه‌ های عمرانی است. این قالب‌ ها معمولاً از ورق فولادی با ضخامت استاندارد ساخته میشوند و به کمک اتصالات محکم، در برابر فشار جانبی بتن مقاومت بالایی دارند. بر اساس نحوه ساخت و اتصال لبه‌ ها، قالب‌ های فلزی مدولار در چند نوع مختلف تولید میشوند که هر کدام ویژگی‌ ها و کاربردهای خاص خود را دارند.

قالب لبه خم (پرسی)

این نوع قالب‌ ها دارای لبه‌ های خمیده و پرسی هستند که برای استفاده در پروژه‌ های مختلف مناسب هستند. این قالب‌ ها به‌ طور ویژه برای ایجاد سازه‌ های بتنی با ابعاد خاص طراحی شده‌ اند.

قالب تسمه‌ ای (جوشی)

قالب‌ های تسمه‌ ای به‌ وسیله جوش به یکدیگر متصل میشوند و برای استفاده در پروژه‌ هایی که نیاز به دقت بالاتری دارند، مورد استفاده قرار میگیرند.

قالب مدولار فلزی چه کاربردی دارد

قالب مدولار فلزی در پروژه‌ های ساختمانی بزرگ و پیچیده کاربرد دارد. این قالب‌ ها به دلیل استحکام بالا و مقاومت در برابر نیروهای فشار و کشش، برای پروژه‌ های بزرگ و صنعتی مناسب هستند.

قالب‌ های فلزی دارای چه ویژگی‌ هایی میباشند؟

قالب‌ های فلزی به‌ طور معمول دارای ویژگی‌ هایی همچون استحکام بالا، عمر طولانی، مقاومت در برابر شرایط آب و هوایی مختلف، قابلیت استفاده مجدد و نصب و جداسازی سریع هستند.

اتصالات قالب بتن مدولار

برای عملکرد صحیح قالب‌ بندی مدولار، استفاده از اتصالات مناسب و استاندارد ضروری است. این اتصالات وظیفه دارند قطعات قالب را به‌ طور محکم در کنار هم نگه دارند و مانع از جابجایی یا باز شدن قالب‌ ها در حین بتن‌ ریزی شوند. انتخاب و نصب صحیح این تجهیزات، علاوه بر افزایش استحکام سازه موقت، باعث بهبود کیفیت سطح بتن و سرعت اجرای پروژه میشود.

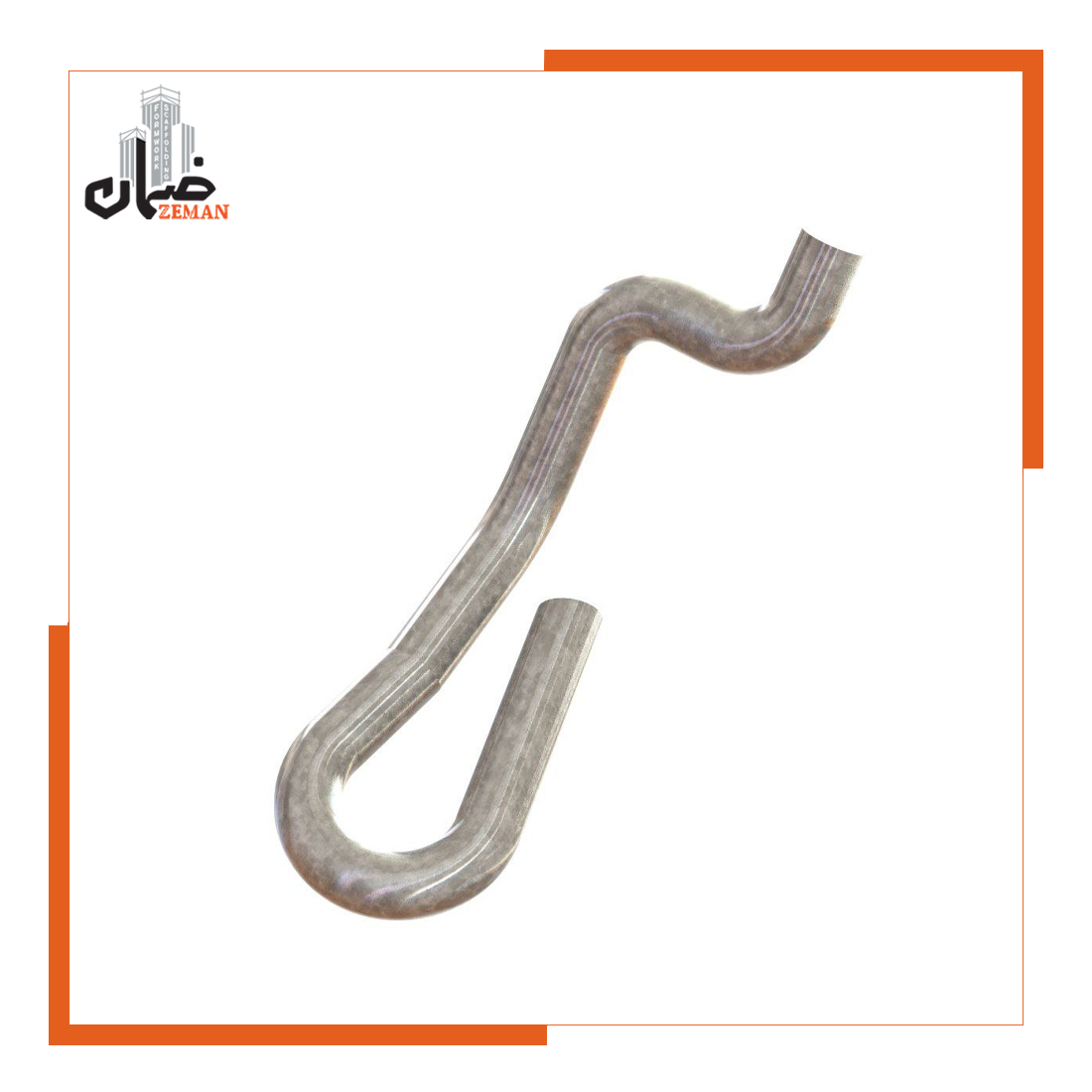

پین و گوه

پین و گوه‌ ها برای اتصال قطعات قالب به یکدیگر استفاده میشوند. این اتصالات به‌ گونه‌ ای طراحی شده‌ اند که به راحتی نصب و جدا شوند.

کنج‌ های کناری قالب

کنج‌ های کناری برای اتصال قالب‌ ها در زاویه‌ های مختلف به‌ کار میروند. این قطعات باعث تثبیت قالب‌ ها در محل و جلوگیری از جابجایی آنها میشوند.

گیره قالب

گیره‌ های قالب برای ثابت نگه داشتن قطعات قالب استفاده میشوند. این گیره‌ ها از جنس فلز و بسیار مقاوم هستند.

کلمپس قورباغه‌ ای

کلمپس قورباغه‌ ای برای نگه‌ داشتن و فشار دادن قطعات قالب به هم استفاده میشوند. این ابزارها معمولاً برای ایجاد اتصال محکم و دقیق بین قطعات قالب به‌ کار میروند.
