اتصالات قالب بندی

اتصالات قالب بندی: شالوده پنهان سازه‌ های بتنی مستحکم

مقدمه: فراتر از فولاد و بتن

در نگاه اول، استحکام یک سازه بتنی عظیم، حاصل کیفیت بتن و مقاومت میلگردهای فولادی به نظر میرسد. اما مهندسان و مجریان باتجربه می‌ دانند که یک عامل حیاتی دیگر، پیش از ریختن حتی یک متر مکعب بتن، نقشی تعیین‌ کننده ایفا میکند: سیستم قالب بندی بتن.

پایداری، دقت و یکپارچگی این سازه موقت، مستقیماً بر کیفیت، دوام و ایمنی سازه نهایی تأثیر می‌ گذارد. در قلب این سیستم، مجموعه‌ ای از قطعات کوچک اما حیاتی قرار دارند که به عنوان «اتصالات قالب بندی» شناخته میشوند. این اتصالات، قهرمانان گمنامی هستند که پانل‌های فولادی را به یکدیگر متصل کرده، مهار می‌کنند و در برابر فشارهای سهمگین بتن تازه، استوار نگه می‌دارند. بدون عملکرد بی‌نقص این اجزا، دقیق‌ترین محاسبات سازه‌ای و باکیفیت‌ترین مصالح نیز بی‌اثر خواهند بود.

تعریف دقیق اتصالات قالب بندی

اتصالات قالب بندی مجموعه‌ ای جامع از قطعات، ابزارها و مکانیزم‌ های مکانیکی هستند که برای مونتاژ، اتصال، تثبیت، مهار و یکپارچه‌ سازی پانل‌ های قالب بتن (اعم از فلزی، چوبی یا پلیمری) به کار می‌ روند.

وظیفه اصلی این تجهیزات، مقاومت در برابر نیروهای وارده در حین بتن‌ ریزی است. مهم‌ ترین این نیروها، فشار هیدرواستاتیک بتن روان است که تلاش می‌ کند قالب‌ ها را از هم باز کرده و شکل سازه را تغییر دهد.

این مجموعه شامل قطعاتی برای اتصال مستقیم پانل‌ ها به یکدیگر (مانند پین و گوه)، قطعاتی برای مهار دیوارهای دوطرفه (مانند بولت‌ ها) و اجزایی برای اتصال سیستم قالب به پشت‌ بندهای تقویتی (مانند گیره‌ها) میشود.

تحلیل ریسک: هزینه واقعی اتصالات بی‌ کیفیت

انتخاب اتصالات قالب بندی صرفاً یک تصمیم تدارکاتی نیست، بلکه یک ارزیابی ریسک حیاتی است. استفاده از اتصالات غیراستاندارد، بی‌ کیفیت یا فرسوده میتواند منجر به عواقب فاجعه‌ باری شود که هزینه‌ های آن به مراتب فراتر از صرفه‌ جویی اولیه در خرید این قطعات است. این خطرات عبارتند از:

شکم دادن یا باز شدن قالب

نقص در عملکرد یک گیره یا شکستن یک مهره میتواند منجر به باز شدن ناگهانی قالب در حین بتن‌ ریزی شود. این اتفاق نه تنها باعث هدر رفت حجم زیادی بتن میشود، بلکه شکل نهایی عضو بتنی را نیز تخریب میکند.

نشت شیره بتن

اتصالات ضعیف، مانند پین و گوه‌ هایی که پانل‌ ها را به طور کامل کیپ نمیکنند، باعث نشت شیره بتن از درزها می‌ شوند. این پدیده منجر به ایجاد یک سطح بتنی کرمو، متخلخل و با مقاومت پایین میشود که نیازمند ترمیم‌ های پرهزینه است.

خطرات ایمنی جانی

شکست سیستم قالب بندی میتواند منجر به سقوط کارگران، پرتاب قطعات و ریزش بتن شود که مستقیماً ایمنی و جان افراد حاضر در کارگاه را تهدید می‌ کند.

توقف پروژه و افزایش هزینه‌ ها

هرگونه نقص در قالب بندی نیازمند توقف عملیات، تخریب بخش‌ های معیوب، قالب‌ بندی مجدد و بتن‌ ریزی دوباره است. این فرآیند باعث افزایش چشمگیر زمان و هزینه تمام‌ شده پروژه میشود.

بنابراین، سرمایه‌ گذاری بر روی اتصالات باکیفیت و استاندارد، یک هزینه عملیاتی نیست، بلکه نوعی «بیمه پروژه» است. این سرمایه‌ گذاری، ریسک‌ های مالی و جانی را کاهش داده و کیفیت نهایی سازه را تضمین میکند. انتخاب یک تأمین‌ کننده معتبر که محصولاتی با مشخصات فنی دقیق و مواد اولیه مرغوب ارائه میدهد، اولین و مهم‌ ترین گام در مدیریت این ریسک است.

کالبدشکافی جامع سیستم‌ های اتصالات قالب بندی

سیستم‌ های اتصالات قالب بندی مجموعه‌ ای متنوع از قطعات را شامل می‌ شوند که هر یک برای کاربردی خاص طراحی شده‌ اند. درک عملکرد، مشخصات فنی و موارد استفاده هر قطعه برای اجرای یک قالب بندی ایمن و دقیق ضروری است. در ادامه، این سیستم‌ ها به تفکیک کاربرد، مورد بررسی قرار می‌ گیرند.

سیستم‌ های اتصال پنل به پنل: هسته یکپارچگی قالب

این دسته از اتصالات وظیفه اصلی اتصال پانل‌ های مدولار قالب فلزی به یکدیگر در یک سطح صاف یا در گوشه‌ ها را بر عهده دارند.

پین و گوه (Pin and Wedge)

پین و گوه را میتوان اصلی‌ ترین، رایج‌ ترین و اقتصادی‌ ترین اتصال در سیستم قالب بندی مدولار فلزی دانست. این سیستم از دو قطعه تشکیل شده است: یک پین (نری) و یک گوه (مادگی).

مکانیزم عملکرد

مکانیزم اتصال بسیار ساده است. پین از سوراخ‌ های پانچ‌ شده در لبه دو پانل مجاور عبور کرده و سپس گوه با ضربه چکش در شکاف پین قرار می‌ گیرد و آن را قفل می‌ کند. این عمل باعث می‌ شود دو پانل به صورت کاملاً محکم در کنار یکدیگر قرار گیرند.

مشخصات فنی کلیدی
  • جنس: معمولاً از ورق فولاد مبارکه (مانند St37) یا فولاد نشکن ساخته میشود تا در برابر ضربات چکش و فشارهای وارده مقاوم باشد.
  • ضخامت: در ضخامت‌ های ۳، ۴ و ۵ میلی‌ متر تولید میشود. ضخامت ۴ و ۵ میلی‌ متر رایج‌ ترین و مقاوم‌ ترین گزینه‌ ها هستند.
  • ابعاد و وزن: طول پین (نری) معمولاً بین ۹ تا ۹.۵ سانتی‌ متر و طول گوه (مادگی) حدود ۸.۵ سانتی‌ متر است. وزن تقریبی هر جفت استاندارد بین ۱۰۰ تا ۱۱۰ گرم است.
  • محاسبات اجرایی: تعداد پین و گوه مورد نیاز به ابعاد پانل‌ ها و نظر مهندس اجرایی بستگی دارد، اما به عنوان یک قاعده سرانگشتی، برای هر متر مربع قالب بندی بین ۸ تا ۱۶ جفت پین و گوه در نظر گرفته میشود.
  • مزایا و معایب: مزایای اصلی این سیستم شامل سرعت بالای نصب، هزینه بسیار پایین و سهولت آموزش به کارگران است. در مقابل، به دلیل کوچک بودن قطعات، احتمال گم شدن آن‌ ها در محیط کارگاه وجود دارد.

کلمپس یا بست قورباغه‌ ای (Clamps / Frog Clamp)

کلمپس به عنوان یک جایگزین پیشرفته‌ تر و مستحکم‌ تر برای پین و گوه عمل میکند و در شرایطی که نیاز به دقت و استحکام بالاتری وجود دارد، به کار می‌ رود.

  • موارد کاربرد: این بست برای اتصالاتی که نیاز به همپوشانی (اورلب) دقیق لبه‌ های قالب دارند، ایده‌ آل است. همچنین در مواقعی که از یک مجموعه قالب به دفعات بسیار زیاد استفاده میشود (مانند قالب‌ های تونلی یا دیوارهای پیش‌ ساخته)، استفاده از کلمپس به دلیل دوام بالاتر و سرعت باز و بست مناسب، ارجحیت دارد.
  • مشخصات فنی: کلمپس به روش ریخته‌ گری از جنس چدن نشکن (داکتیل) تولید میشود. این ماده مقاومت بسیار بالایی در برابر فشار و کشش دارد و برخلاف چدن معمولی، شکننده نیست. این ویژگی تضمین میکند که بست تحت فشارهای بالای بتن دچار شکستگی نخواهد شد.

تصمیم‌ گیری بین استفاده از پین و گوه یا کلمپس، یک انتخاب استراتژیک بر اساس نیاز پروژه است. برای پروژه‌ های استاندارد مانند فونداسیون‌ ها و دیوارهای معمولی، پین و گوه به دلیل تعادل عالی بین هزینه و کارایی، بهترین گزینه است. اما برای سازه‌ های معماری خاص، المان‌ های آب‌ بند یا سیستم‌ هایی که نیاز به دقت میلی‌ متری و آب‌ بندی کامل درزها دارند، سرمایه‌ گذاری بر روی کلمپس‌ های چدنی، کیفیت نهایی کار را تضمین کرده و از بروز خطا جلوگیری میکند.

سیستم‌ های مهار و پشت‌ بندی: مقابله با فشارهای جانبی

برای قالب بندی المان‌ های دو طرفه مانند دیوارها، ستون‌ ها و فونداسیون‌ های گسترده، صرفاً اتصال پانل‌ ها به یکدیگر کافی نیست. باید سیستمی برای مهار فشار جانبی بتن که تمایل به باز کردن دو وجه قالب از یکدیگر را دارد، تعبیه شود.

بولت‌ ها (Bolts / Tie Rods)

بولت‌ ها یا تای‌ رادها، میله‌ های فولادی رزوه‌ داری هستند که از میان دو وجه قالب عبور کرده و آن‌ ها را مانند یک گیره بزرگ به یکدیگر متصل میکنند.

انواع بولت
  • بولت تمام رزوه: این نوع بولت در تمام طول خود رزوه دارد که امکان تنظیم دقیق فاصله بین دو وجه قالب را فراهم میکند. این بولت‌ ها معمولاً از داخل یک غلاف PVC عبور داده میشوند تا پس از بتن‌ ریزی قابل بازیافت و استفاده مجدد باشند.
  • بولت عصایی (گیره سولجر): این بولت دارای یک سر خمیده (عصایی شکل) و یک سر رزوه‌ دار است. کاربرد اصلی آن، اتصال پشت‌ بندهای عمودی سنگین (سولجر) به پشت‌ بند افقی (معمولاً لوله) است.
  • بولت تسمه‌ ای (تنگ تسمه‌ ای): یک راه‌ حل ساده و سریع برای مهار قالب‌ های کم‌ ارتفاع مانند فونداسیون‌ ها است. این قطعه از یک تسمه فلزی با سوراخ‌ هایی در دو انتها تشکیل شده که با پین و گوه به قالب متصل میشود.

میان بولت‌ ها (Through-Ties / Water Stopper Tie Rods)

این قطعات، نوعی بولت تخصصی هستند که برای سازه‌ های آب‌ بند طراحی شده‌ اند.

  • کاربرد تخصصی: در ساخت دیوارهای مخازن آب، استخرها، تصفیه‌ خانه‌ ها و هر سازه‌ ای که نباید هیچ‌ گونه نشتی داشته باشد، از میان بولت آب‌ بند استفاده می‌ شود. این قطعه دارای یک صفحه یا قطعه مرکزی است که مسیر نفوذ آب از اطراف بولت را مسدود میکند.
  • انواع: میان بولت‌ ها در سه نوع اصلی چدنی، فلزی (فنری) و پلاستیکی تولید میشوند. وجه تمایز اصلی آنها این است که پس از بتن‌ ریزی، بخش میانی آن‌ ها برای همیشه در بتن مدفون شده و قابل استفاده مجدد نیست. بولت‌ های بیرونی به دو سر این قطعه متصل شده و پس از گیرش بتن، باز میشوند.

مهره‌ ها و واشرها (Nuts and Washers)

این دو قطعه مکمل سیستم بولت هستند و نقش اساسی در انتقال و توزیع نیرو دارند.

  • مهره خروسکی (Wing Nut): این مهره به دلیل داشتن دو باله (شبیه به بال‌ های خروس)، به راحتی و با سرعت با دست یا چکش سفت و باز میشود. جنس آن از چدن داکتیل (نشکن) است تا بتواند نیروی کششی بالای بولت را بدون شکستن تحمل کند.
  • واشر کاس (Cup/Plate Washer): این واشر که به آن واشر بشقابی نیز گفته میشود، یک قطعه فولادی ضخیم و حیاتی است که بین مهره خروسکی و پشت‌ بند (معمولاً سولجر) قرار میگیرد. وظیفه اصلی آن، توزیع نیروی نقطه‌ای مهره بر روی سطح بزرگتر است تا از لهیدگی و آسیب به پشت‌ بند جلوگیری کند.
  • واشر دولوله (Double Pipe Washer): در شرایطی که به جای سولجر از دو لوله داربستی به عنوان پشت‌ بند عمودی استفاده میشود، این واشر خاص برای مهار بولت به کار می‌ رود.

سیستم‌ های تقویت‌ کننده و پشتیبان (پشت‌ بندها)

برای افزایش مقاومت پانل‌ های قالب در برابر خمش ناشی از فشار بتن، از اعضای تقویتی افقی و عمودی به نام پشت‌ بند (Bracing) استفاده می‌ شود. اتصالات این بخش، وظیفه اتصال این پشت‌ بندها به بدنه قالب را بر عهده دارند.

گیره‌ ها (Clamps/Clips)

گیره‌ ها مهم‌ ترین اتصال‌ دهنده بین پانل قالب و اعضای پشت‌ بند (لوله، قوطی یا ناودانی) هستند.

انواع گیره:

  • گیره متوسط (گیره لوله به قالب / گیره شاخ بزی): این گیره پرکاربردترین نوع است و برای اتصال لوله داربستی به عنوان پشت‌ بند افقی به پانل قالب استفاده میشود. این گیره دارای دو شاخک است که در سوراخ‌ های لبه قالب قرار گرفته و با یک پیچ، لوله را به قالب محکم میکند. ابعاد استاندارد آن حدود ۱۲ سانتی‌ متر است و برای لوله‌ هایی با قطر تا ۶ سانتی‌ متر مناسب است.
  • گیره بلند: این گیره ساختاری مشابه گیره متوسط دارد اما دهانه و قلاب‌ های آن بزرگتر است. کاربرد آن زمانی است که به جای لوله، از پشت‌ بندهای با مقطع بزرگتر مانند قوطی (پروفیل) یا ناودانی استفاده میشود. طول استاندارد آن حدود ۱۸ سانتی‌ متر است.
  • گیره لوله به لوله: همانطور که از نامش پیداست، برای اتصال دو لوله که بر روی هم به صورت متقاطع قرار گرفته‌ اند (مانند اتصال پشت‌ بند افقی به پشت‌ بند عمودی) به کار می‌ رود.
  • مشخصات فنی: گیره‌ ها معمولاً از ورق فولادی با ضخامت‌ های ۴، ۵ و ۶ میلی‌ متر ساخته میشوند و پیچ تنظیم آنها دارای مقطع ۱۶ میلی‌ متر است.

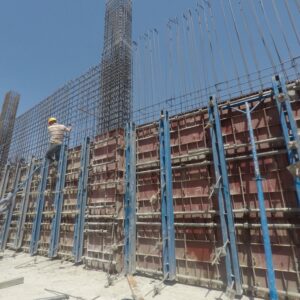

سولجر (Soldier)

سولجرها پروفیل‌ های فولادی سنگین و مقاومی هستند که به عنوان پشت‌ بندهای اصلی عمودی در قالب بندی دیوارهای بلند و سازه‌ هایی با فشار بتن بسیار بالا به کار می‌ روند. اتصال آن‌ ها به سیستم قالب بندی معمولاً از طریق بولت عصایی (گیره سولجر) صورت میگیرد.

اتصالات ویژه و گوشه‌ ها

علاوه بر اتصالات اصلی، قطعات ویژه‌ای برای کاربردهای خاص مانند ایجاد گوشه‌ها، سکوهای کار و تراز کردن سیستم وجود دارند.

نبشی پانچ و کنج‌ ها

برای اتصال دو پانل قالب به صورت عمود بر هم و ایجاد گوشه‌ های خارجی و داخلی دقیق و مستحکم در قالب بندی ستون‌ ها و دیوارها، از کنج‌ های مدولار یا نبشی‌ های پانچ‌ شده استفاده میشود.

براکت

این قطعه کاربردی دوگانه دارد. اولاً، به عنوان یک پایه برای ایجاد سکوی کار ایمن برای کارگران در ارتفاعات عمل میکند. ثانیاً، به عنوان یک عضو پشتیبان برای مهار و تثبیت قالب بندی دیوارها به کار می‌ رود.

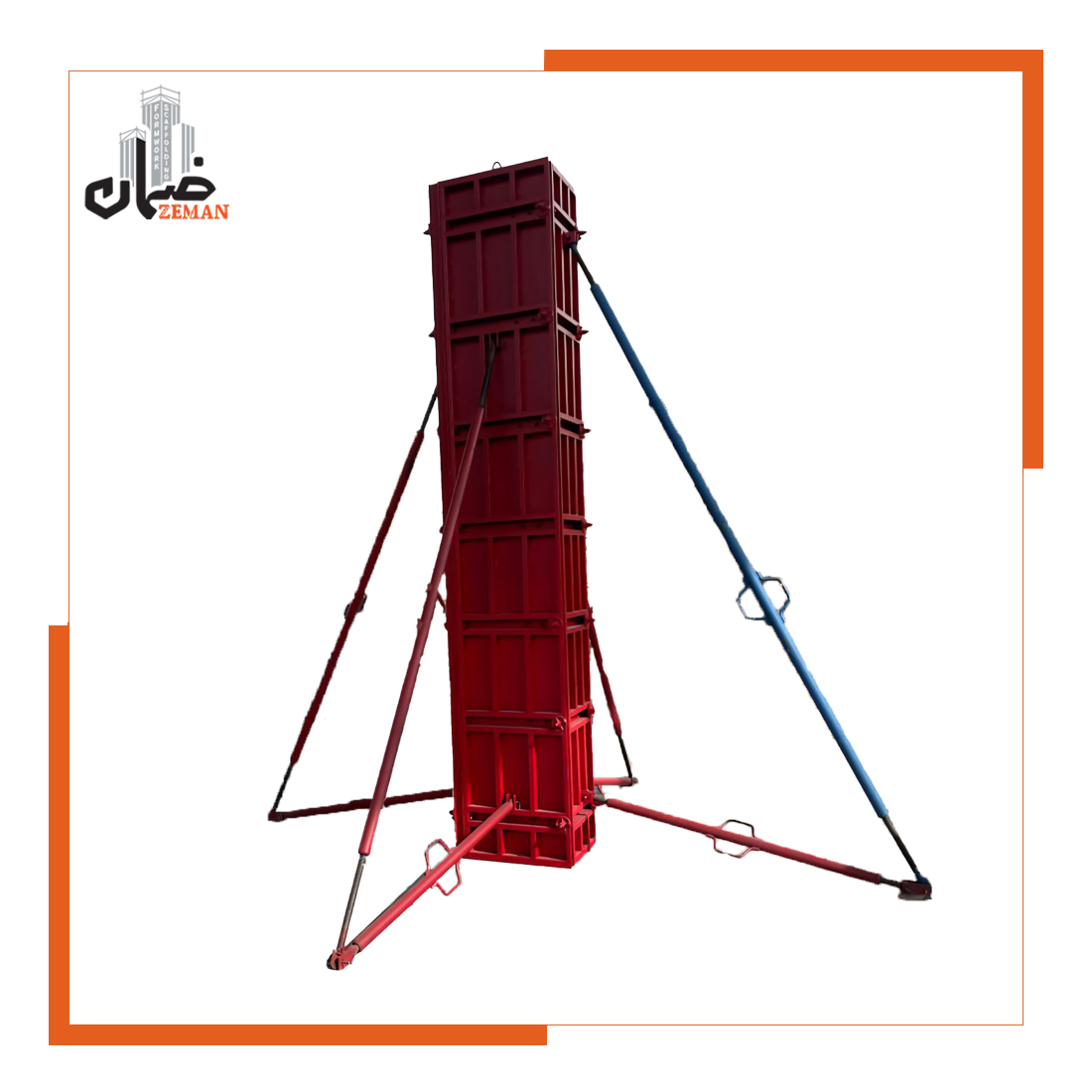

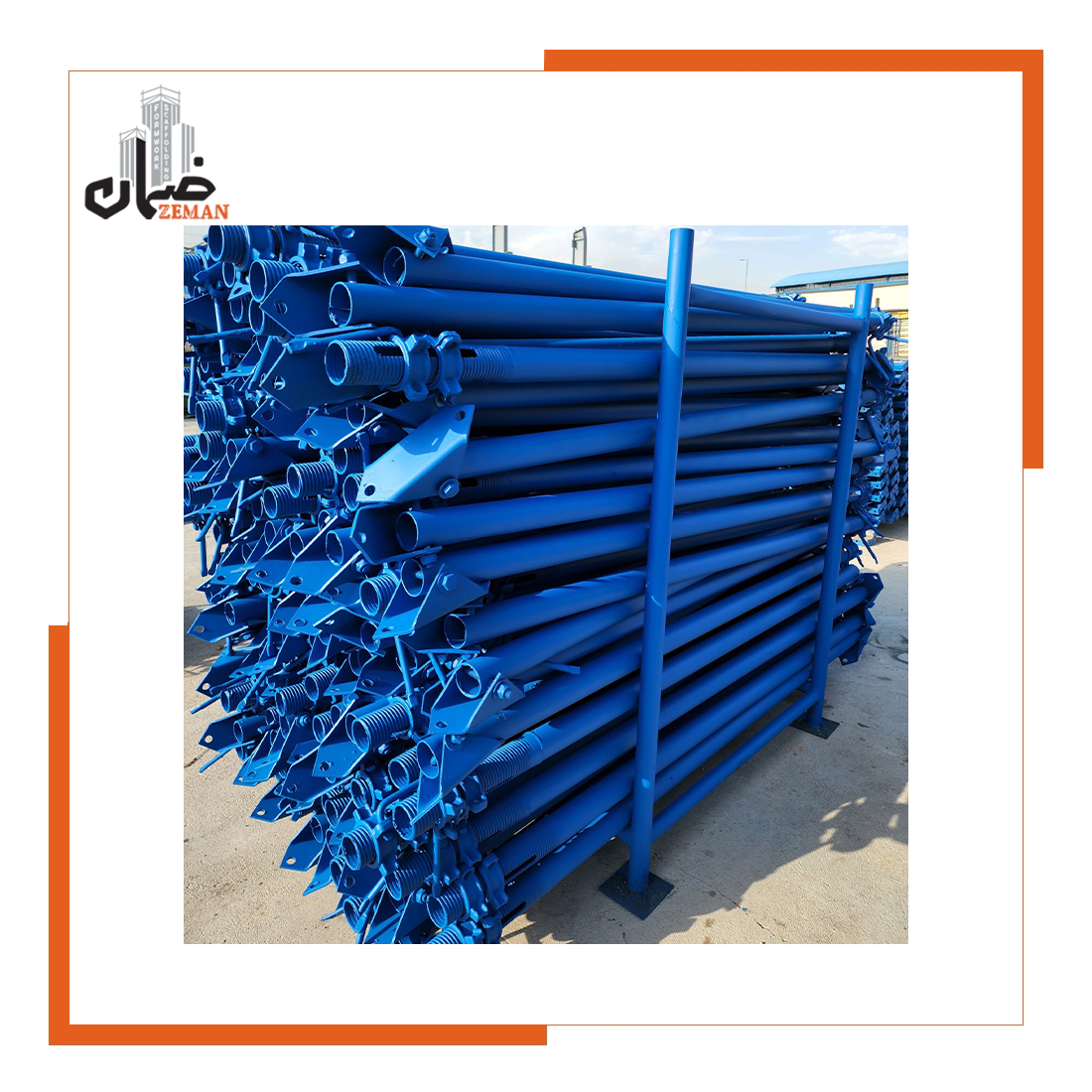

جک‌ های سقفی و شاقول کننده

جک‌ های سقفی برای نگهداری و تنظیم ارتفاع قالب بندی سقف‌ ها به کار می‌ روند. جک‌ های شاقول کننده (یا جک‌ های دو بازو) نیز برای تراز عمودی (شاقول کردن) و تثبیت قالب‌ های بلند مانند دیوارها و ستون‌ ها استفاده میشوند.

راهنمای فنی انتخاب: از جنس و ضخامت تا استانداردهای کیفی

انتخاب صحیح اتصالات قالب بندی، فراتر از تشخیص نوع قطعه است و به درک عمیقی از مشخصات فنی، مواد اولیه و استانداردهای کیفی نیاز دارد. یک خریدار آگاه میتواند با بررسی این جزئیات، محصولی را انتخاب کند که نه تنها نیاز فعلی پروژه را برآورده سازد، بلکه دوام و قابلیت استفاده مجدد بالایی داشته باشد و در بلندمدت، ارزش اقتصادی بیشتری ایجاد کند.

تحلیل مواد اولیه: تفاوت در هسته قطعه

کیفیت یک اتصال، از ماده اولیه‌ ای که از آن ساخته شده، آغاز میشود. دو ماده اصلی در تولید این قطعات نقش کلیدی دارند:

فولاد (Steel)

برای قطعاتی که تحت کشش، خمش و ضربه قرار میگیرند، مانند پین و گوه، گیره‌ ها و واشرها، کیفیت فولاد تعیین‌ کننده است. استفاده از ورق‌ های فولادی استاندارد مانند St37 که از منابع معتبر تأمین شده‌ اند، تضمین‌ کننده مقاومت و چکش‌ خواری مناسب قطعه است. محصولاتی که از فولادهای بازیافتی یا بی‌ کیفیت ساخته میشوند، ممکن است در برابر ضربه شکننده باشند یا تحت فشار دچار تغییر شکل دائمی شوند.

چدن داکتیل

برای قطعاتی که تحت فشار و کشش شدید هستند و نباید هیچ‌ گونه شکنندگی از خود نشان دهند، مانند مهره خروسکی و کلمپس قورباغه‌ ای، استفاده از چدن داکتیل (نشکن) یک الزام است. تفاوت اصلی این ماده با چدن معمولی در ساختار گرافیت آن است که به آن خاصیت انعطاف‌ پذیری و مقاومت در برابر ضربه می‌ بخشد.

یک مهره خروسکی ساخته‌ شده از چدن معمولی ممکن است زیر فشار بالای بولت به طور ناگهانی ترک بخورد و باعث بروز حادثه شود، در حالی که نوع داکتیل، این فشار را بدون شکست تحمل میکند. این مشخصه فنی، مستقیماً به ایمنی و قابلیت اطمینان سیستم قالب بندی ترجمه می‌شود.

ضخامت: استاندارد طلایی ۵ میلی‌متر

در بازار اتصالات، به ویژه برای گیره‌ ها و پین و گوه‌ ها، ضخامت‌ های مختلفی از جمله ۴ و ۵ میلی‌ متر عرضه میشود. اگرچه تفاوت قیمت بین این دو گزینه ممکن است ناچیز به نظر برسد، اما تفاوت عملکردی آنها بسیار قابل توجه است.

ضخامت ۵ میلی‌ متر به یک استاندارد صنعتی برای کارهای سنگین و پروژه‌ های حرفه‌ ای تبدیل شده است. دلیل این امر آن است که این افزایش ۲۵ درصدی در ضخامت، مقاومت قطعه در برابر خمش و تغییر شکل را به طور قابل ملاحظه‌ ای افزایش میدهد.

یک گیره ۵ میلی‌ متری دوام بیشتری دارد، در پروژه‌ های متعددی قابل استفاده مجدد است و اطمینان بیشتری را در هنگام بتن‌ ریزی‌ های حجیم فراهم میکند. بنابراین، انتخاب ضخامت ۵ میلی‌ متر یک سرمایه‌ گذاری هوشمندانه در دوام و ایمنی تجهیزات است.

نشانه‌ های کیفیت: چگونه یک محصول برتر را تشخیص دهیم؟

یک خریدار حرفه‌ای باید بتواند کیفیت ظاهری محصول را نیز ارزیابی کند. در هنگام خرید، به نکات زیر توجه کنید:

  • کیفیت جوشکاری: در قطعاتی مانند گیره‌ ها، جوش‌ ها باید یکنواخت، پیوسته و بدون تخلخل باشند. جوشکاری ضعیف، نقطه ضعف اصلی قطعه خواهد بود.
  • کیفیت رزوه‌ ها: رزوه‌ های بولت‌ ها و مهره‌ ها باید دقیق، عمیق و عاری از هرگونه پلیسه باشند تا به راحتی و به صورت روان بسته شوند.
  • یکنواختی در تولید: تمام قطعات در یک بچ تولیدی باید از نظر ابعاد، وزن و شکل ظاهری کاملاً یکسان باشند. این امر نشان‌ دهنده استفاده از فرآیندهای تولید دقیق و کنترل‌ شده (مانند برش CNC) است.
  • پرداخت نهایی: قطعات باکیفیت دارای لبه‌ های صاف و بدون تیزی هستند که کار با آن‌ ها را ایمن‌ تر میکند.

در نهایت، معتبرترین نشانه کیفیت، خرید از یک تأمین‌ کننده خوش‌ نام و معتبر است. شرکتی که به کیفیت محصولات خود اطمینان دارد، همواره آماده ارائه مشاوره فنی دقیق و شفاف‌ سازی در مورد مواد اولیه و فرآیندهای تولید خود است.

راهنمای کاربردی و محاسبات اجرایی

انتخاب و خرید اتصالات مناسب، نیمه اول کار است. استفاده صحیح و برآورد تعداد مورد نیاز آن‌ ها، نیمه دوم و حیاتی فرآیند است که موفقیت عملیات قالب بندی را تضمین میکند. این بخش با ارائه یک جدول کاربردی و فرمول‌ های سرانگشتی، به مجریان کمک میکند تا با اطمینان بیشتری برای پروژه خود برنامه‌ ریزی کنند.

جدول راهنمای سریع انتخاب اتصالات قالب بندی بر اساس کاربرد

پروژه‌ های مختلف ساختمانی، نیازمند ترکیب‌ های متفاوتی از اتصالات هستند. جدول زیر به عنوان یک راهنمای سریع عمل کرده و به کاربران کمک میکند تا بر اساس نوع سازه‌ ای که در دست اجرا دارند، اتصالات کلیدی مورد نیاز خود را به سرعت شناسایی کنند. این جدول، پیچیدگی انتخاب از میان ده‌ ها قطعه مختلف را کاهش داده و فرآیند تصمیم‌ گیری را ساده‌ تر میسازد.

کاربرد (Application) اتصال اصلی پنل‌ها سیستم مهار اصلی سیستم پشت‌بند و اتصالات آن نکات کلیدی
دیوار بتنی استاندارد پین و گوه (برای سرعت و اقتصاد) یا کلمپس (برای دقت) بولت تمام رزوه + مهره خروسکی + واشر کاس پشت‌بند افقی (لوله) با گیره متوسط + پشت‌بند عمودی (سولجر) با بولت عصایی استفاده از غلاف بولت برای امکان استفاده مجدد از بولت‌ها ضروری است.
ستون چهارگوش پین و گوه + کنج‌های داخلی و خارجی (یا نبشی پانچ) بولت تمام رزوه یا تنگ تسمه‌ای (برای ستون‌های کوتاه) قیدهای لوله‌ای یا پروفیلی با گیره متوسط/بلند شاقول کردن ستون با استفاده از جک‌های شاقول کننده بسیار مهم است.
مخازن و سازه‌های آب‌بند کلمپس قورباغه‌ای (برای حداکثر آب‌بندی درزها) میان بولت آب‌بند (چدنی یا فلزی) + بولت بیرونی مشابه دیوار استاندارد، با تاکید بر تراکم بیشتر پشت‌بندها انتخاب میان بولت آب‌بند برای جلوگیری از نشت آب حیاتی است.
دال و سقف بتنی (معمولاً کاربرد ندارد) (معمولاً کاربرد ندارد) جک سقفی (صلیبی یا U شکل) + سرجک قابل رگلاژ محاسبه دقیق تعداد و فاصله جک‌های سقفی برای جلوگیری از خیز سقف ضروری است.
فونداسیون نواری پین و گوه بولت تسمه‌ای (تنگ تسمه‌ای) یا بولت تمام رزوه پشت‌بند لوله‌ای با گیره متوسط در ارتفاع به دلیل ارتفاع کم، معمولاً سیستم مهار ساده‌تری نیاز است.

اصول نصب صحیح و ایمن

  • پین و گوه: همیشه از ضربات کنترل‌ شده چکش استفاده کنید. پس از جا زدن گوه، از محکم بودن آن اطمینان حاصل کنید.
  • بولت‌ ها: بولت‌ ها باید به صورت متناوب و مرحله‌ ای سفت شوند تا فشار به طور یکنواخت در دو طرف قالب توزیع شود. از سفت کردن بیش از حد که باعث آسیب به قالب میشود، خودداری کنید.
  • گیره‌ ها: پس از قرار دادن لوله یا پروفیل پشت‌ بند، پیچ گیره را تا جایی سفت کنید که پشت‌ بند کاملاً به قالب بچسبد و هیچ‌ گونه حرکتی نداشته باشد.

محاسبات سرانگشتی برای برآورد تعداد قطعات

برآورد دقیق تعداد اتصالات به نقشه‌های اجرایی و نظر مهندس پروژه بستگی دارد. با این حال، میتوان از قواعد سرانگشتی زیر برای یک تخمین اولیه استفاده کرد:

  • پین و گوه: به طور متوسط، برای هر متر مربع (m2) سطح قالب بندی، بین ۸ تا ۱۶ جفت پین و گوه مورد نیاز است. عدد بالاتر برای پانل‌ های کوچکتر و طرح‌ های پیچیده‌ تر و عدد پایین‌ تر برای پانل‌ های بزرگ و سطوح صاف کاربرد دارد.
  • بولت (برای دیوار دوطرفه): به طور متوسط، برای هر دو متر مربع (2m2) سطح دیوار، یک شاخه بولت با طول مناسب در نظر گرفته میشود. این به معنای فاصله تقریبی ۱ متر بین بولت‌ ها در هر دو راستای افقی و عمودی است.

این محاسبات به مدیران پروژه کمک میکند تا در مرحله برآورد هزینه و تدارکات، دید بهتری نسبت به حجم اتصالات مورد نیاز داشته باشند. برای محاسبات دقیق، همواره توصیه میشود با کارشناسان فنی مشورت شود.

چرا اتصالات قالب بندی را از ضمان تهیه کنیم؟

در بازار رقابتی تجهیزات ساختمانی، انتخاب یک تأمین‌ کننده معتبر، تصمیمی استراتژیک است که بر کیفیت، ایمنی و اقتصاد پروژه تأثیر مستقیم دارد. زیمانکو با درک عمیق از نیازهای صنعت ساختمان و با تکیه بر اصول حرفه‌ ای، خود را نه تنها به عنوان یک فروشنده، بلکه به عنوان یک شریک قابل اعتماد برای پروژه‌ های عمرانی معرفی میکند.

تعهد به کیفیت بی‌ چون و چرا

اساس فعالیت زیمانکو بر پایه تعهد به کیفیت استوار است. ما معتقدیم که دوام و ایمنی سازه‌های شما، به کیفیت تک‌تک اجزای به کار رفته، از جمله کوچکترین اتصالات، بستگی دارد. به همین دلیل:

  • مواد اولیه مرغوب: ما از بهترین مواد اولیه موجود، شامل ورق‌ های فولادی استاندارد و چدن داکتیل نشکن، برای تولید محصولات خود استفاده میکنیم. این انتخاب، مقاومت و طول عمر بالای محصولات ما را تضمین میکند.
  • فرآیندهای تولید دقیق: با بهره‌ گیری از تکنولوژی‌ های مدرن و کنترل کیفیت چندمرحله‌ ای، محصولاتی یکنواخت، دقیق و مطابق با استانداردهای صنعتی تولید میکنیم تا عملکردی بی‌ نقص در کارگاه داشته باشند.

جامعیت سبد محصول: پاسخ به تمام نیازهای شما

یک پروژه ساختمانی نیازمند طیف گسترده‌ ای از اتصالات است. زیمانکو با ارائه سبد محصولی کامل، نیاز به مراجعه به چندین تأمین‌ کننده را از بین میبرد و فرآیند تدارکات را برای شما ساده میکند. از پین و گوه و گیره‌های متداول گرفته تا سولجرهای سنگین، براکت‌ های تخصصی و انواع میان بولت‌ های آب‌ بندی، تمام آنچه برای یک سیستم قالب بندی کامل نیاز دارید، در ضمان موجود است.

مشاوره تخصصی: فراتر از فروش

تیم کارشناسان فنی ما، متشکل از افراد باتجربه در زمینه قالب بندی، آماده ارائه مشاوره رایگان به شما هستند. ما به شما کمک میکنیم تا:

  • انتخاب صحیح: بر اساس نوع سازه و پیچیدگی پروژه، بهترین و اقتصادی‌ ترین اتصالات را انتخاب کنید.
  • محاسبه دقیق: تعداد مورد نیاز هر قطعه را با دقت برآورد کنید تا از خریدهای اضافی یا کمبود تجهیزات در حین اجرا جلوگیری شود.

این رویکرد مشاوره‌ ای،ضمان را از یک فروشنده صرف، به یک شریک فنی و حامی پروژه شما تبدیل میکند.

قیمت‌گذاری شفاف و رقابتی

ما ضمن حفظ بالاترین استانداردهای کیفی، همواره تلاش می‌کنیم تا محصولاتی با قیمت منصفانه و رقابتی ارائه دهیم. با درک نوسانات بازار فولاد، قیمت‌گذاری ما به صورت شفاف و به‌ روز انجام میشود تا شما بتوانید با اطمینان کامل برای بودجه پروژه خود برنامه‌ ریزی کنید. هدف ما ارائه بهترین «ارزش» است: ترکیبی از کیفیت برتر، دوام بالا و قیمت مناسب که در بلندمدت، هزینه‌ های شما را کاهش می‌ دهد.

برای ساخت سازه‌ هایی مستحکم، ایمن و دقیق، بر روی کیفیت اتصالات خود سرمایه‌ گذاری کنید.
همین امروز با کارشناسان فروش ضمان تماس بگیرید تا ضمن مشاهده لیست کامل محصولات و استعلام قیمت روز، از مشاوره تخصصی و رایگان ما برای پروژه خود بهره‌ مند شوید. اجازه دهید ضمان، شریک شما در ساخت آینده‌ ای استوار باشد.

پرسش‌ های متداول (FAQ)

این بخش به برخی از سوالات رایج مشتریان در مورد انتخاب و استفاده از اتصالات قالب بندی پاسخ می‌دهد.

۱. تفاوت اصلی پین و گوه سبک و سنگین در چیست؟

تفاوت اصلی در ضخامت ورق فولادی است که از آن ساخته شده‌اند. پین و گوه سنگین معمولاً از ورق با ضخامت ۴ یا ۵ میلی‌ متر تولید میشود، در حالی که نوع سبک ممکن است ضخامت کمتری (مانند ۳ میلی‌ متر) داشته باشد. نوع سنگین مقاومت و دوام بسیار بیشتری دارد و برای پروژه‌ های حرفه‌ ای و استفاده‌ های مکرر توصیه میشود.

۲. برای دیوار استخر یا مخزن آب باید از چه نوع بولتی استفاده کرد؟

برای هر سازه‌ای که نیاز به آب‌ بندی کامل دارد، استفاده از میان بولت آب‌ بند (Water Stopper Tie Rod) الزامی است. این قطعه دارای یک صفحه یا واشر مرکزی است که در بتن مدفون شده و مسیر عبور آب را مسدود میکند. استفاده از بولت‌ های معمولی که پس از بتن‌ ریزی خارج میشوند، برای این کاربرد مناسب نیست زیرا حفره باقی‌ مانده میتواند به یک مسیر نشت تبدیل شود.

۳. گیره متوسط برای چه پشت‌ بندی مناسب است و گیره بلند برای چه پشت‌ بندی؟

  • گیره متوسط (گیره لوله به قالب): به طور خاص برای اتصال لوله داربستی به عنوان پشت‌ بند افقی به قالب طراحی شده است.
  • گیره بلند: دارای دهانه بزرگتری است و برای اتصال پشت‌ بندهایی با مقاطع بزرگتر مانند قوطی (پروفیل) یا ناودانی به قالب استفاده میشود.

۴. آیا قیمت اتصالات ثابت است؟

خیر. قیمت اکثر اتصالات قالب بندی، به ویژه آن‌هایی که از فولاد ساخته میشوند (مانند پین و گوه، گیره ها، بولت‌ ها)، به شدت به قیمت روز ورق فولاد در بازار وابسته است. به دلیل نوسانات این بازار، قیمت‌ ها ثابت نبوده و توصیه میشود برای خرید، قیمت روز را از تأمین‌ کننده استعلام نمایید.

۵. چگونه تعداد پین و گوه مورد نیاز پروژه‌ام را محاسبه کنم؟

یک قاعده سرانگشتی متداول، در نظر گرفتن حدود ۱۶ جفت پین و گوه برای هر متر مربع از سطح قالب بندی است. این عدد میتواند بسته به ابعاد پانل‌ ها و فاصله سوراخ‌ ها کمی متغیر باشد. برای محاسبه دقیق، بهتر است با کارشناسان فنی مشورت کنید.

۶. آیا استفاده از کلمپس (بست قورباغه‌ ای) به جای پین و گوه همیشه بهتر است؟

لزوماً خیر؛ این به کاربرد بستگی دارد.

کلمپس برای کاربردهایی که نیاز به دقت بسیار بالا، هم‌سطحی کامل پانل‌ ها و آب‌ بندی درزها دارند (مانند بتن اکسپوز یا مخازن آب)، گزینه برتری است.

پین و گوه برای پروژه‌ های عمومی که در آن‌ ها سرعت اجرا و هزینه پایین در اولویت قرار دارد، انتخاب بسیار مناسب و کارآمدی است.
