البلاطة الخرسانية | الدليل الشامل للتصميم والتنفيذ والمزايا
تُعدّ البلاطات الخرسانية من أهم وأكثر العناصر الإنشائية شيوعًا في قطاع البناء، حيث تلعب دورًا محوريًا في نقل الأحمال الرأسية والأفقية. هذه الصفائح الخرسانية المسلحة، التي يكون سُمكها ضئيلاً مقارنةً بطولها وعرضها، أصبحت خيارًا مفضّلًا لدى المهندسين والمنفذين لما تتمتع به من صلابة عالية، وعمر خدمة طويل، وأداء ممتاز في مواجهة القوى الزلزالية. ولا يقتصر استخدام البلاطة الخرسانية على الأسقف والأرضيات فحسب، بل يمتد ليشمل نطاقًا واسعًا من مشاريع البنية التحتية مثل تنفيذ الأساسات، والجسور، والأنفاق، وحتى رصف الطرق.
يهدف هذا التقرير الشامل إلى تقديم دليل فني وتطبيقي متكامل يتناول البلاطات الخرسانية بطرح معمّق ومتعدد الجوانب. وفي هذا السياق، سيتم استعراض الأنواع المختلفة لهذه البلاطات وفقًا لوظيفتها وشكلها وطريقة تنفيذها، إلى جانب توضيح المبادئ الأساسية للتصميم، ومراحل التنفيذ خطوة بخطوة، وكذلك إجراء مقارنات تحليلية مع أنظمة الأسقف الشائعة الأخرى، بهدف تقديم صورة واضحة عن مزايا ومحددات كل نظام.
تصنيف وأنواع البلاطات الخرسانية
يُعدّ التعرف على أنواع البلاطات الخرسانية وفق معايير مختلفة الخطوة الأولى نحو الاختيار الأمثل لأي مشروع. ويمكن تقسيم هذه البلاطات إلى فئات رئيسية اعتمادًا على السلوك الإنشائي، والشكل والهندسة، وكذلك طريقة التنفيذ.
التصنيف حسب السلوك الإنشائي: بلاطة باتجاه واحد وبلاطة باتجاهين
يعتمد هذا التصنيف أساسًا على طريقة تصرّف البلاطة تحت تأثير الأحمال، ويرتبط بنسبة البحر الطويل إلى البحر القصير.
البلاطة باتجاه واحد (One-Way Slab)
في البلاطات ذات الاتجاه الواحد، يتم نقل الأحمال بشكل رئيسي في اتجاه واحد. ويُعتمد هذا النوع من البلاطات عندما تكون نسبة البحر الأكبر إلى البحر الأصغر مساوية أو أكبر من 2. وبعبارة أخرى، تكون البلاطة مدعومة من جهتين متقابلتين فقط، وتنقل الأحمال إلى الجوائز المتوازية في الاتجاه الرئيسي (غالبًا الاتجاه الأقصر). وبناءً على ذلك، يتم وضع حديد التسليح الرئيسي لمقاومة عزوم الانحناء في هذا الاتجاه فقط. كما تُضاف قضبان تسليح حرارية وتسليح الانكماش بشكل عمودي على التسليح الرئيسي للحد من التشققات الناتجة عن الانكماش والتغيرات الحرارية للخرسانة. وتُعدّ أسقف الهوردي أو الجوائز والأعصاب مثالًا واضحًا على البلاطات ذات الاتجاه الواحد.
البلاطة باتجاهين (Two-Way Slab)
تقوم البلاطات باتجاهين بنقل الأحمال إلى الجهات الأربع، ولذلك يكون تشوهها تحت تأثير الأحمال ذا شكل قُبَبي. ويُستخدم هذا النوع من البلاطات في المساحات التي تكون فيها نسبة البحر الأكبر إلى البحر الأصغر أقل من 2، وتكون البلاطة مدعومة من جميع الجوانب بواسطة الجوائز أو الأعمدة. ولمقاومة عزوم الانحناء في كلا الاتجاهين، يلزم استخدام طبقتين من حديد التسليح المتعامد. وتؤدي هذه الخاصية إلى زيادة مقاومة وصلابة البلاطة، مما يجعلها مناسبة للبحور الأكبر والأحمال الأعلى.
التصنيف حسب الشكل والهندسة
يشير هذا التصنيف إلى الشكل النهائي للبلاطة بعد التنفيذ، حيث تم تحسين كل نوع منها لتلبية استخدامات وظروف إنشائية خاصة.
البلاطة المسطحة (Flat Slab)
تُعدّ البلاطة المسطحة من أكثر أنواع البلاطات الخرسانية استخدامًا، حيث ترتكز مباشرةً على الأعمدة دون وجود كمرات. ويُعد هذا النظام مناسبًا جدًا للمباني متعددة الطوابق، ومواقف السيارات، والمستودعات التي تتطلب فضاءات مفتوحة وخالية من الكمرات. ومع ذلك، فإن حذف الكمرات يؤدي إلى ارتفاع كبير في إجهادات القص وعزوم الانحناء السالبة في منطقة اتصال البلاطة بالعمود، وهو ما يُعرف بظاهرة «قص الثقب». ولمعالجة هذه الظاهرة، تُستخدم ثلاث طرق رئيسية:
- البلاطة المسطحة البسيطة: يُستخدم هذا النظام في البحور القصيرة ومع الأحمال الخفيفة، ويُعد تنفيذه أبسط مقارنةً بأنظمة الكمرات والبلاطات.
- البلاطة المسطحة الفطرية (برأس عمود): في هذه الحالة، يتم زيادة سماكة مقطع العمود في المنطقة المجاورة للبلاطة بهدف تحسين المقاومة ضد قص الثقب.
- البلاطة المسطحة مع لوحة إسقاط (Drop Panel): في هذا النظام، تزداد سماكة البلاطة حول العمود، مما يسهم إضافةً إلى التحكم في قص الثقب في زيادة مقاومة الانحناء للبلاطة. ويُعد هذا الأسلوب أكثر شيوعًا في إيران مقارنةً برؤوس الأعمدة، نظرًا لسهولة تنفيذه.

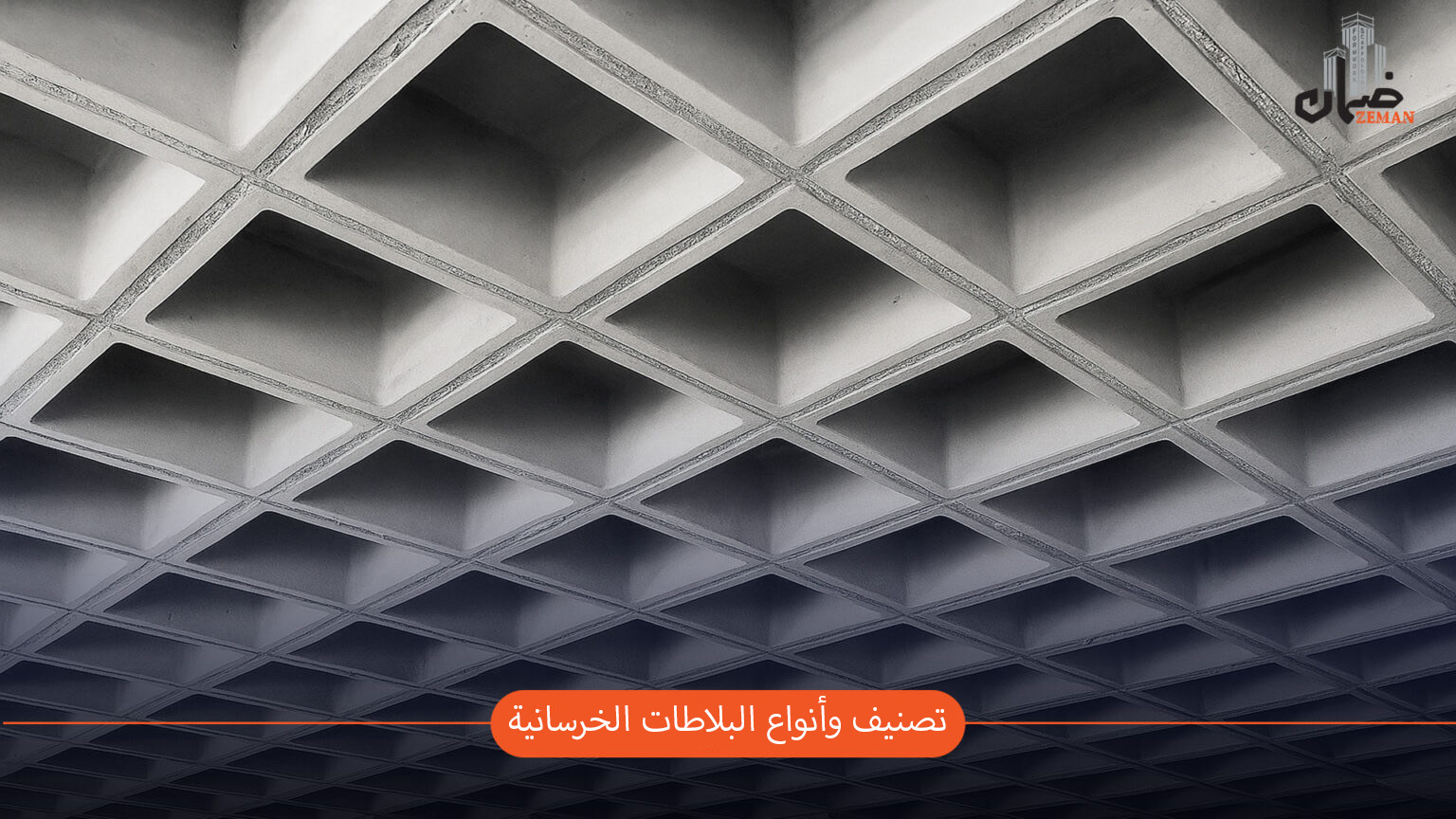

البلاطة الشبكية (Waffle Slab)
البلاطة الوافل أو الشبكية هي نوع من البلاطات ذات الاتجاهين، يتميز الجزء السفلي منها بوجود شبكة مجوفة على شكل مربعات أو مثلثات. وتمنح هذه الفراغات البلاطة مظهرًا معماريًا جذابًا شبيهًا بخلية النحل، كما تؤدي إلى تقليل الوزن الكلي للمنشأ من خلال إزالة الخرسانة غير الفعّالة. وبفضل مقاومتها العالية وقدرتها الكبيرة على التحمل وإمكانية تنفيذ بحور طويلة جدًا تتجاوز 12 مترًا، تُعد بلاطة الوافل خيارًا مثاليًا للمباني العامة مثل المطارات، والمستشفيات، والمجمعات التجارية.
البلاطة المجوفة (Hollow Core Slab)
تُعد البلاطة المجوفة، والمعروفة أيضًا باسم البلاطة مفرغة اللب، من أنظمة الأسقف الخرسانية الحديثة التي تحتوي على فراغات أو عناصر مجوفة داخلية. ويهدف هذا التصميم أساسًا إلى تقليل وزن البلاطة دون التأثير على مقاومتها للانحناء. ومن خلال إزالة الخرسانة غير الفعّالة في المنطقة الوسطى، يتم تقليل الحمل الميت للمنشأ. ومن أشهر أنواع البلاطات المجوفة أنظمة يوبوت (U-Boot) وكوبياكس (Cobiax)، حيث تُستخدم قوالب بلاستيكية أو من مادة البولي بروبيلين لتشكيل الفراغات داخل البلاطة. وتتيح هذه الأنظمة تغطية بحور واسعة وتقليل عدد الأعمدة.
التصنيف حسب طريقة التنفيذ
يمكن تنفيذ البلاطات الخرسانية بطريقتين رئيسيتين: إما في موقع المشروع أو على شكل عناصر مسبقة الصب.
البلاطة المصبوبة في الموقع (Cast-in-Place)
في هذه الطريقة، يتم تنفيذ جميع مراحل إنشاء البلاطة، بما في ذلك أعمال القوالب، وتسليح الحديد، وصب الخرسانة، في موقع المشروع نفسه. وتُعد هذه الطريقة أكثر اقتصادية للمشاريع الصغيرة، كما تتيح تنفيذ أشكال هندسية معقدة ومتنوعة. إضافةً إلى ذلك، تتميز البلاطات المصبوبة في الموقع بمقاومة أعلى للأحمال الديناميكية.
البلاطة مسبقة الصب (Precast)
يتم تصنيع عناصر البلاطات مسبقة الصب في مصانع مجهزة وتحت رقابة جودة دقيقة، ثم تُنقل إلى موقع المشروع للتركيب. وتتميز هذه الطريقة بسرعة تنفيذ عالية جدًا، كما أن جودة الخرسانة تكون أفضل نظرًا لإنتاجها في بيئة مُتحكَّم بها وعدم تأثرها بالظروف الجوية. وتُعد هذه البلاطات خيارًا اقتصاديًا للمشاريع كبيرة الحجم، كما تتطلب عددًا أقل من العمالة الماهرة.

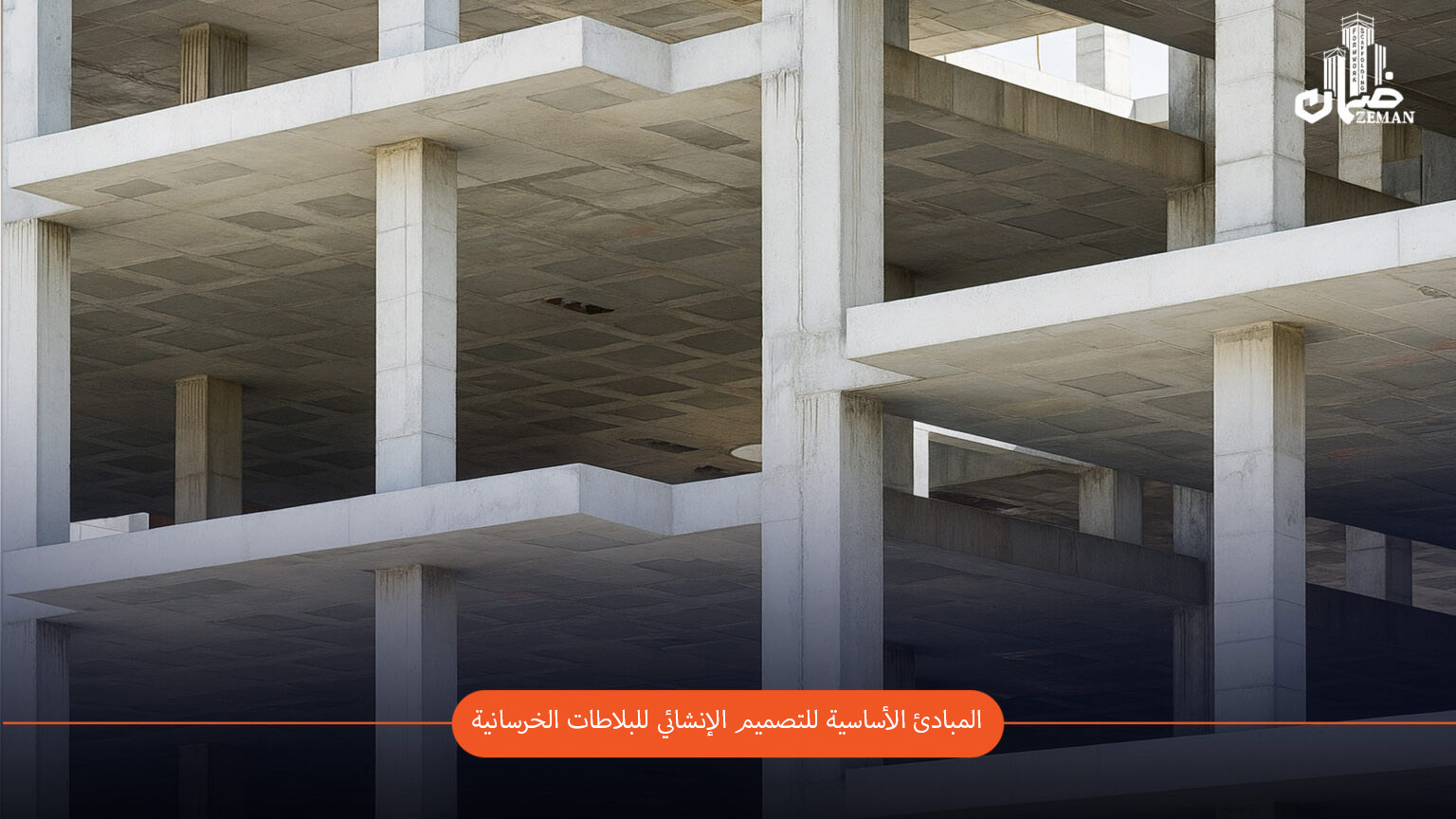

المبادئ الأساسية للتصميم الإنشائي للبلاطات الخرسانية
يُعد تصميم سقف البلاطة الخرسانية عملية هندسية دقيقة ومعقدة، تتطلب فهمًا شاملاً للأحمال المؤثرة، ومراعاة الاعتبارات الهندسية، والالتزام التام بمتطلبات ومعايير الكودات المعتمدة.
الأحمال المؤثرة على البلاطة
توجد نوعان رئيسيان من الأحمال التي تؤثر على أي منشأ إنشائي، ويجب أخذهما بعين الاعتبار عند تصميم البلاطات:
- الحمل الميت (Dead Load): وهي أحمال ثابتة ويمكن التنبؤ بها، وتشمل وزن البلاطة نفسها، والكمرات، والجدران الثابتة، والمعدات الدائمة في المبنى. وفي برامج التحليل والتصميم الإنشائي، يتم احتساب وزن البلاطة الخرسانية تلقائيًا وإدراجه كجزء من الحمل السطحي الموزع.
- الحمل الحي (Live Load): وهي أحمال متغيرة بطبيعتها، وتشمل أوزان الأشخاص، والأثاث، والمعدات القابلة للنقل. ويُعد الفهم والتصميم الصحيح لكلا النوعين من الأحمال أمرًا ضروريًا لضمان سلامة واستقرار المنشأ.
الاعتبارات الرئيسية في التصميم
إضافةً إلى التحقق من الأحمال المؤثرة، يجب على المهندس المصمم مراعاة مجموعة من الاعتبارات الجوهرية، من أهمها:
- التحكم في قص الثقب (Punching Shear): في البلاطات المسطحة التي تنتقل فيها أحمال السقف مباشرةً إلى الأعمدة، تزداد إجهادات القص حول العمود بشكل ملحوظ. ولتفادي خطر اختراق العمود للبلاطة، يتم اعتماد حلول إنشائية مثل استخدام رؤوس الأعمدة أو ألواح الإسقاط.
- التحكم في الترخيم (Deflection): يُعد الترخيم أو الهبوط تحت تأثير الأحمال أحد المعايير الأساسية في التصميم. وفي أنظمة البلاطات المسطحة المزودة بكمرات، يساعد استخدام الكمرات الثانوية على تقليل الترخيم في منتصف البحر بشكل ملحوظ، كما يسمح بتنفيذ البلاطة بسماكة أقل.
الضوابط الكودية في إيران
يخضع تصميم وتنفيذ المنشآت الخرسانية في إيران لأحكام مقررات البناء الوطنية ومعايير التصميم المقاوم للزلازل.
- المبحث التاسع من مقررات البناء الوطنية: يُعد هذا المبحث المرجع الأساسي لتصميم وتنفيذ المباني الخرسانية المسلحة، حيث يحدد ضوابط دقيقة لجميع العناصر الإنشائية، بما في ذلك البلاطات. وتشمل هذه الضوابط الحد الأدنى للمسافة الصافية بين قضبان التسليح في البلاطات، والتي يجب ألا تقل عن 25 ملم أو عن أكبر قطر لحديد التسليح المستخدم.
- المعيار 2800: يتناول هذا الكود تصميم المنشآت لمقاومة الأحمال الزلزالية. ووفقًا للمبحث التاسع والمعيار 2800، فإن استخدام نظام البلاطة–العمود كإطار مقاوم للعزوم من الدرجة المتوسطة مسموح به فقط ضمن شروط صارمة للغاية، وتشمل هذه القيود ما يلي:
- ألا يزيد ارتفاع المنشأ عن 3 طوابق أو 10 أمتار.
- ألا يقع المنشأ في مناطق ذات نشاط زلزالي عالٍ جدًا (بتسارع تصميمي أكبر من 0.35g).
- ألا تكون درجة أهمية المنشأ عالية جدًا.
تُعد هذه القيود الكودية عاملًا حاسمًا في اختيار نظام السقف في المناطق الزلزالية بإيران. فعلى الرغم من أن البلاطات المسطحة توفر مزايا معمارية جذابة نتيجة غياب الكمرات، فإن ضعف أدائها كغشاء إنشائي (Diaphragm) ومشكلة قص الثقب تحت تأثير القوى الجانبية يدفعان المهندسين إلى تعويض هذا القصور باستخدام عدد أكبر من الجدران القصية. ويؤدي ذلك إلى زيادة تكلفة المشروع وتعقيده، مما يحول ميزة معمارية ظاهرية إلى تحدٍّ فني واقتصادي. وتمثل هذه المفاضلة بين الأهداف المعمارية (الفراغات المفتوحة) والمتطلبات الهندسية (المقاومة الزلزالية) أحد القرارات الجوهرية في عملية التصميم.
الدليل خطوة بخطوة لتنفيذ البلاطة الخرسانية
يتطلب التنفيذ الصحيح للبلاطة الخرسانية دقة ومهارة عاليتين عبر أربع مراحل رئيسية، إذ إن أي خطأ في هذه العملية قد يؤثر بشكل مباشر على سلامة المنشأ وديمومته.
المرحلة الأولى: أعمال القوالب والتهيئة
تُعد هذه المرحلة الأكثر حساسية وأهمية في تنفيذ سقف البلاطة الخرسانية، حيث توفر القوالب إطارًا مؤقتًا لدعم الخرسانة الطازجة إلى أن تصل إلى مقاومتها الكافية.
- تهيئة الموقع: يجب أولًا تنظيف موقع تنفيذ البلاطة من أي مخلفات أو نفايات أو غطاء نباتي، وعند الحاجة يتم تنفيذ طبقة خرسانية رقيقة كطبقة تحتية.
- اختيار القوالب والدعامات: تُصنع القوالب عادةً من الخشب أو البلاستيك أو المعدن. وتُعد القوالب المعدنية خيارًا أفضل للمشاريع ذات الجودة العالية لما تتمتع به من متانة ودقة. ولتحمل وزن الخرسانة والتسليح والقوالب، يتم استخدام دعامات وشدّات مؤقتة. كما يتم دهن السطح الداخلي للقالب بالزيت أو بالديزل لتسهيل فك القالب بعد تصلب الخرسانة.
المرحلة الثانية: أعمال التسليح
نظرًا لضعف الخرسانة في مقاومة قوى الشد، يتم استخدام حديد التسليح الفولاذي لتعويض هذا النقص وتوفير المقاومة الشدّية اللازمة للبلاطة.
- أنواع حديد التسليح: تُستخدم قضبان التسليح الرئيسية لمقاومة العزوم الناتجة عن الأحمال، في حين تُستخدم قضبان التسليح الحراري وتسليح الانكماش للحد من التشققات الناتجة عن التغيرات الحرارية والرطوبية للخرسانة. ويوصى باستخدام التسليح الحراري بشكل خاص في أسقف الهوردي للحد من تشقق الخرسانة.
- ضوابط التنفيذ: تختلف طريقة التسليح في البلاطات ذات الاتجاه الواحد والبلاطات ذات الاتجاهين، ويجب تنفيذها وفقًا لمتطلبات المبحث التاسع من مقررات البناء الوطنية. ويجب ربط قضبان التسليح على شكل شبكة متكاملة لتحقيق أقصى قدر من المقاومة والصلابة للبلاطة.
المرحلة الثالثة: صب الخرسانة والتشطيب النهائي
تشمل هذه المرحلة عملية صب الخرسانة وتسويتها داخل القوالب.
- صب الخرسانة: يجب صب الخرسانة بشكل متواصل وسريع لتجنب انفصال الحبيبات وتكوّن الفجوات الهوائية. ولا يُنصح باستخدام الخرسانة شبه الجافة، إذ يجب أن تكون الخرسانة الطازجة قادرة على ملء جميع الفراغات بين قضبان التسليح. ويُعد استخدام الهزاز ضروريًا لدمك الخرسانة بالكامل وإزالة الهواء المحبوس.
- تشطيب السطح: بعد الصب، يجب تسوية سطح الخرسانة باستخدام أدوات مثل القدّة والمالج للحصول على سطح مستوٍ وناعم. ويسهم ذلك، إضافةً إلى تحسين المظهر، في تحقيق توزيع متجانس للأحمال على كامل السقف.
المرحلة الرابعة: المعالجة وفك القوالب
تمثل هذه المرحلة الخطوة النهائية للوصول إلى المقاومة النهائية للبلاطة.
- المعالجة (Curing): تُعد معالجة الخرسانة عملية الحفاظ على رطوبة الخرسانة لفترة زمنية محددة بعد الصب، وهي ضرورية لاستكمال التفاعلات الكيميائية للإسمنت والوصول إلى أقصى مقاومة ومتانة ممكنة.
- فك القوالب: تُعد إزالة الدعامات والقوالب أسفل البلاطة المرحلة الأخيرة، ويجب تنفيذها بحذر ووفقًا لمقررات البناء الوطنية. إن التسرع في هذه المرحلة، لا سيما في الظروف الجوية غير المناسبة، قد يؤدي إلى زيادة الترخيم وظهور تشققات محتملة في الخرسانة. ويُظهر ذلك أن نجاح تنفيذ المشروع لا يعتمد فقط على دقة الحسابات التصميمية، بل يرتبط أيضًا بالفهم العميق والالتزام الصارم بالإجراءات التنفيذية والخواص الفيزيائية للخرسانة، إذ إن قرارًا بسيطًا لتسريع العمل قد يترتب عليه آثار خطيرة وخفية على متانة المنشأ وسلامته.
مزايا وعيوب واستخدامات سقف البلاطة الخرسانية
تمتلك البلاطات الخرسانية، كغيرها من الأنظمة الإنشائية، مجموعة من المزايا والعيوب التي يتعين تحليلها بعناية لاتخاذ قرار مدروس.
المزايا العامة لأسقف البلاطات الخرسانية
- مقاومة ومتانة عالية: تتمتع البلاطات الخرسانية بمقاومة كبيرة لعزوم الانحناء وقوى القص، كما أنها تتميز بعمر افتراضي طويل ومتانة عالية بحكم طبيعة مادتها.
- مقاومة الحريق: تُعد الخرسانة مادة مقاومة للحريق بطبيعتها، إذ إن مكوناتها الأساسية (الإسمنت والركام) ذات موصلية حرارية منخفضة جدًا وتنقل الحرارة ببطء، مما يجعلها تعمل كحاجز واقٍ يحد منريق: تُعد الخرسانة مادة مقاومة للحريق بطبيعتها، إذ إن مكوناتها الأساسية (الإسمنت والركام) ذات موصلية حرارية منخفضة جدًا وتنقل الحرارة ببطء، مما يجعلها تعمل كحاجز واقٍ يحد من انتشار الحريق.
- العزلريق: تُعد الخرسانة مادة مقاومة للحريق بطبيعتها، إذ إن مكوناتها الأساسية (الإسمنت والركام) ذات موصلية حرارية منخفضة جدًا وتنقل الحرارة ببطء، مما يجعلها تعمل كحاجز واقٍ يحد من انتشار الحريق.
- العزل الحراري والصوتي: بفضل كتلتها وكثافتها العالية، تؤدي البلاطات الخرسانية دورًا فعالًا في العزل الحراري والصوتي، حيث تحد من انتقال الحرارة وتمتص الموجات الصوتية وتُخمّدها. ويُعد هذا الأداء العازل ميزة وظيفية مهمة ناتجة عن الوزن الكبير لهذا النظام.
العيوب العامة والاعتبارات
- الوزن الكبير: من أبرز عيوب البلاطات الخرسانية وزنها العالي، مما يزيد من الحمل الميت على المنشأ وقد يستلزم استخدام أساسات أقوى وتكاليف إضافية.
- ضعف مقاومة الشد: تُظهر الخرسانة أداءً ضعيفًا نسبيًا في مقاومة قوى الشد، ويتم تعويض هذا القصور باستخدام حديد التسليح الفولاذي.
الاستخدامات الشائعة لسقف البلاطة الخرسانية
تُستخدم البلاطات الخرسانية على نطاق واسع نظرًا لقوتها ومرونتها في تطبيقات متعددة، من أبرزها:
- المباني الصناعية والتجارية: مثل مواقف السيارات، والمستودعات، والمباني العالية، نظرًا لقدرتها على تحمل الأحمال المركزة والثقيلة.
- مشاريع البنية التحتية: في تنفيذ بلاطات الجسور، والأنفاق، والسدود، التي تتطلب متانة عالية ومقاومة للأحمال الكبيرة والظروف البيئية القاسية.
- التطبيقات الحديثة: تُستخدم البلاطات المجوفة مثل نظام يوبوت في المباني الصحية والتعليمية، لما توفره من إمكانية إلغاء الأعمدة الوسطية.
من الجوانب المهمة في اقتصاد المشاريع الإنشائية عامل حجم المشروع. ففي حين قد تُعد البلاطات الخرسانية المصبوبة في الموقع خيارًا مكلفًا للمشاريع الصغيرة بسبب تكاليف القوالب والعمالة، فإن هذه الأنظمة نفسها، ولا سيما الأنواع مسبقة الصب أو الخفيفة مثل بلاطات الوافل، تصبح خيارًا اقتصاديًا للغاية في المشاريع الكبيرة بفضل توفير المواد وسرعة التنفيذ. ويُظهر ذلك أن اختيار نظام السقف لا يُعد قرارًا فنيًا فحسب، بل هو أيضًا تحليل اقتصادي يعتمد على مقياس المشروع.
التحليل المقارن مع أنظمة الأسقف الأخرى
غالبًا ما يتم اختيار البلاطة الخرسانية في إطار مقارنة مع أنظمة الأسقف الشائعة الأخرى. ويساعد فهم الفروق الجوهرية بين هذه الأنظمة على اتخاذ قرار واعٍ ومدروس.
سقف الدال الخرساني مقابل سقف الجسور والبلوكات
يكمن الفرق الرئيسي بين هذين النظامين في طريقة التنفيذ ودرجة التكامل الإنشائي لكل منهما.
- مزايا الدال الخرساني: يتم تنفيذ الدالات الخرسانية بصورة متكاملة ومستمرة، وتوفر مقاومة أعلى للحريق والزلازل والضغوط المختلفة، كما تتميز بعمر افتراضي أطول.
- مزايا سقف الجسور والبلوكات: نظرًا لاستخدام بلوكات خفيفة الوزن مثل البوليسترين، فإن هذا النظام يفرض حملاً ميتًا أقل على المنشأ. كما أن تنفيذه أبسط وأسرع مقارنة بالدال الخرساني، وعادةً ما تكون تكلفته أقل، مما يجعله خيارًا شائعًا للمشاريع السكنية الصغيرة.
سقف الدال الخرساني مقابل سقف العرشة الفولاذية
تُعد سرعة التنفيذ العامل الفارق الأساسي في نظام سقف العرشة الفولاذية.
- مزايا العرشة الفولاذية: يتم تنفيذ هذه الأسقف بسرعة قد تصل إلى 11 ضعف سرعة تنفيذ الدالات الخرسانية. كما ينخفض وزنها بشكل ملحوظ نتيجة استخدام الصفائح الفولاذية، ويتم الاستغناء عن أعمال الشدّات والدعائم المؤقتة. وتؤدي النتوءات والبروزات الموجودة على صفائح العرشة الفولاذية المركبة إلى تحقيق تماسك أفضل مع الخرسانة، مما يزيد من مقاومة النظام للإجهادات القصية.
- ملاحظة فنية: تفتقر أسقف العرشة الفولاذية غير المركبة إلى هذه النتوءات، ولا تُظهر سلوكًا إنشائيًا متكاملاً مع الخرسانة، ولذلك تحتاج إلى كمية أكبر من حديد التسليح الشدّي، مما يؤدي إلى إطالة مدة التنفيذ.
مقارنة أنواع الدالات المجوفة
تتضمن أنظمة الدالات المجوفة بحد ذاتها فروقًا جوهرية:
- الوافل مقابل يوبوت وكوبياكس: يتميز دال الوافل، نتيجة استخدام قوالب مؤقتة قابلة لإعادة الاستخدام، بتكلفة أقل ومدة تنفيذ أقصر مقارنة بنظامي يوبوت وكوبياكس.
- الأداء الزلزالي: يُظهر دال الوافل أداءً زلزاليًا أفضل مقارنة بنظام كوبياكس. وتُعد هذه الميزة، إلى جانب إمكانية إعادة استخدام القوالب، سببًا في جعل الوافل خيارًا اقتصاديًا وآمنًا في المناطق المعرضة للزلازل.
| المعيار | الدال الخرساني التقليدي | سقف الجسور والبلوكات | سقف العرشة الفولاذية | سقف دال الوافل |
|---|---|---|---|---|
| سرعة التنفيذ | متوسطة | سريعة | سريعة جدًا (حتى 12 ضعفًا) | سريعة |
| وزن السقف (الحمل الميت) | مرتفع | متوسط (بسبب البلوك) | منخفض جدًا | منخفض |
| الحد الأقصى للبحر | قصير إلى متوسط | 8 أمتار (حتى 12 مترًا مع الجسور المزدوجة) | 3 إلى 5 أمتار (من دون شدّات) | بحور كبيرة (أكثر من 12 مترًا) |
| المقاومة الزلزالية | عالية | متوسطة | عالية جدًا (بسبب الوزن الخفيف) | عالية جدًا |
| تكلفة التنفيذ | متوسطة إلى مرتفعة | منخفضة | متوسطة | متوسطة إلى منخفضة |
نماذج تطبيقية في المشاريع الإيرانية
يُظهر استخدام أنظمة الدال الخرسانية في المشاريع الإيرانية الكبرى مستوى الثقة العالية التي توليها الأوساط الهندسية لهذه التقنيات.
- مشاريع سقف الوافل: من أبرز أمثلة سقف الوافل مشاريع كبيرة في طهران، من بينها المشروع السكني «هوملند أردستاني» بمساحة بناء تتجاوز 27 ألف متر مربع وبارتفاع 22 طابقًا، حيث استُخدمت قوالب الوافل لتقليل وزن المنشأ وتحقيق تصميم معماري حديث. كما يُعد مشروع شارع دروس مثالًا آخر، وهو مبنى سكني مكوّن من 9 طوابق وبأطول بحر يصل إلى 12 مترًا، وقد تم تنفيذ سقوفه بهذا النظام.
- مشاريع سقف اليوبوت: بعد دخول أنظمة اليوبوت إلى إيران، حصلت على الاعتماد الفني من مركز أبحاث البناء والإسكان، مما ساهم في انتشارها الواسع في قطاع التشييد. وتُستخدم هذه الأسقف على نطاق كبير في المراكز الصناعية ومواقف السيارات، نظرًا لقدرتها على إلغاء الأعمدة الوسطية وتحقيق بحور طويلة تصل إلى 18 مترًا.
أهمية معدات الدعم والجهات التنفيذية في إنشاء سقف الدال الخرساني
يعتمد نجاح تنفيذ سقف الدال الخرساني، إضافةً إلى التصميم الدقيق، اعتمادًا كاملًا على جودة وكفاءة معدات الدعم والجهات التنفيذية. فهذه المعدات تُشكّل الهيكل المؤقت الذي يحافظ على الخرسانة في موضعها حتى بلوغها المقاومة الكافية، كما تضمن سلامة العمال في موقع العمل. وتُعد أنظمة الدعم، مثل الجكات السقفية وأنظمة السقالات، من أهم هذه المعدات الحيوية.
يُعد الجك السقفي البسيط أحد أكثر الأدوات استخدامًا في دعم القوالب والدال الخرسانية أثناء التنفيذ. ويجب الإبقاء على هذه الجكات حتى تصل الخرسانة إلى مقاومتها المطلوبة (عادةً 7 أيام للخرسانة سابقة الإجهاد).
title=”الجك السقفي البسيط (جك الأدوات استخدامًا في دعم القوالب والدال الخرسانية أثناء التنفيذ. ويجب الإبقاء على هذه الجكات حتى تصل الخرسانة إلى مقاومتها المطلوبة (عادةً 7 أيام للخرسانة سابقة الإجهاد).
في المشاريع الكبيرة وذات الارتفاعات العالية، يصبح استخدام الجكات المتطورة والأعلى قدرة أمرًا ضروريًا. ويتيح شراء جك U إمكانية الحصول على جكات ذات قدرة تحميل عالية وإمكانية ضبط دقيقة، وهي خصائص أساسية لدعم الدالات الثقيلة وذات المساحات الواسعة.
لدعم العناصر الرأسية مثل الجدران والأعمدة، يؤدي جك دعم الجدران والأعمدة دورًا محوريًا، إذ يمنع تشوه القوالب أثناء صب الخرسانة ويضمن الدقة البعدية.
كما يُعد استخدام جك ضبط الشاقول لضمان عمودية الأعمدة والجدران، وجك التدعيم الخلفي للجدران لدعمها على كامل الارتفاع، من المتطلبات المهمة للتنفيذ الدقيق.
تُعد أنظمة السقالات ضرورية لتوفير منصات عمل آمنة للعمال ونقل المواد على الارتفاعات. وتتوافر أنواع متعددة من السقالات، لكل منها مزايا وعيوب. فالسقالات التقليدية منخفضة التكلفة، لكنها تتطلب وقتًا أطول في التركيب والفك وتحتاج إلى عمالة أكبر.
في المقابل، توفر الأنظمة المتطورة مثل سقالة الكابلوك، والسقالة الفنجانية، والسقالة المطرقية، وسقالة إطار H سرعة أعلى في التركيب والفك، إضافةً إلى مستوى أمان أعلى.
في المشاريع الكبيرة ومرتفعة الطوابق، تُعد السقالات المثلثية (شورينغ مثلثي) خيارًا مناسبًا للغاية بفضل متانتها العالية واستقرارها الممتاز.
تُستخدم سقالات الخدمات للوصول إلى النقاط الخاصة في المبنى.
يتطلب تنفيذ هذه الأنظمة المعقدة حسابًا دقيقًا للتكاليف، حيث يُعد سعر سقالة الكابلوك وأسعار وشراء السقالات من العوامل الأساسية في إعداد ميزانية المشروع. كما أن شراء ألواح التثبيت السفلية ومعرفة أسعارها ضروريان لحماية سطح الأرض وتوفير قاعدة ثابتة.
تلعب الجهات التنفيذية دورًا بالغ الأهمية أيضًا، إذ تؤثر جودة القوالب بشكل مباشر على المظهر النهائي وجودة سطح الخرسانة. ويتيح استخدام ألواح البلاي وود عالية الجودة الحصول على سطح أملس وخالٍ من العيوب.
تُسهم أنظمة القوالب المعيارية، مثل القوالب المعدنية المعيارية، بفضل قابليتها لإعادة الاستخدام ومتانتها العالية، في خفض التكاليف على المدى الطويل.
في المشاريع الخاصة، يُعد استخدام قالب النفق لتنفيذ الجدران والأسقف بشكل متكامل، أو قوالب الأساسات لتنفيذ القواعد، أمرًا ضروريًا.
للتنفيذ السريع والاحترافي، تُعد قوالب الأسقف ECO وقوالب الجدران الخرسانية من الحلول العملية والفعالة.
أما في العناصر المعقدة، فتُوفر قوالب الأعمدة المتغيرة ZEMAX وقوالب القطع الخرسانية مسبقة الصب دقة عالية وسرعة في التنفيذ.
قوالب القطع الخرسانية مسبقة الصب
يُظهر هذا التحليل أن اختيار المعدات والجهات التنفيذية المناسبة لا يُعد تكلفة إضافية، بل استثمارًا استراتيجيًا يحدد جودة المشروع وسلامته وكفاءته الإنتاجية. ويُعد الاعتماد على المنتجات والخدمات المتخصصة، مثل تلك التي تقدمها شركة ضمان، مفتاح النجاح في المشاريع الكبيرة والمعقدة.
الخلاصة: اختيار ذكي لمستقبل البناء
يُعد سقف الدال الخرساني، بوصفه نظامًا إنشائيًا يتمتع بمزايا فنية متعددة تشمل المقاومة والمتانة والعزل، حلًا موثوقًا ومستدامًا في صناعة البناء. ومع ذلك، كما تبيّن، فإن الاختيار الأمثل لنظام الدال يتطلب تحليلًا شاملًا يحقق توازنًا مناسبًا بين الاعتبارات الفنية والاقتصادية والمعمارية.
توصيات أساسية لاختيار نظام السقف:
للبحور القصيرة والأحمال الخفيفة في المشاريع السكنية الصغيرة، تُعد أسقف الجسور والبلوكات أو الدالات المسطحة البسيطة خيارات مناسبة بفضل سهولة تنفيذها وتكلفتها المقبولة.
للبحور الطويلة والأحمال الثقيلة في المشاريع الصناعية والتجارية الكبيرة، يُنصح باستخدام الأنظمة المتقدمة مثل دال الوافل أو الدالات المجوفة (يوبوت/كوبياكس)، إذ تتيح هذه الأنظمة تقليل الوزن وتوفير المواد، مع إمكانية تنفيذ بحور أكبر وتحقيق مرونة معمارية أعلى.
عندما تكون سرعة التنفيذ هي الأولوية القصوى للمشروع، فإن سقف العرشة الفولاذية يُعد خيارًا لا منافس له، نظرًا للتقليل الكبير في زمن التنفيذ والوزن الذاتي.
في نهاية المطاف، لا يعتمد نجاح أي مشروع إنشائي على المعرفة التصميمية وحدها، بل يرتبط بالفهم العميق للتفاصيل التنفيذية، والالتزام الصارم بالضوابط الكودية، والاختيار الذكي للأنظمة الإنشائية بما يتوافق مع الاحتياجات الفعلية وحجم المشروع. ويساعد هذا التحليل الشامل مديري المشاريع والمهندسين على اتخاذ قرارات واعية تؤدي إلى تشييد منشآت آمنة، متينة، ومجدية اقتصاديًا.
