السقالة المثلثية – الشورينغ المثلثي وسقالة أوميغا المثلثية

ما هو السقالة المثلثية (Scaffold Triangular)؟

تُعرف السقالة المثلثية أيضًا باسم سقالة الشورينغ أو الشورينغ المثلثي. يتكوّن هذا النوع من السقالات من مقاطع ذات شكل مثلثي، حيث تؤدي هذه المقاطع إلى تكوين إطارات مربعة الشكل بطول ضلع يبلغ 120 سم. يتم إنشاء السقالة المثلثية باستخدام الألواح القاعدية، وقضبان الربط الأفقية والقطرية، والجكات وبراغي الضبط، ويتم ضبط ارتفاع السقالة عن طريق الجك.

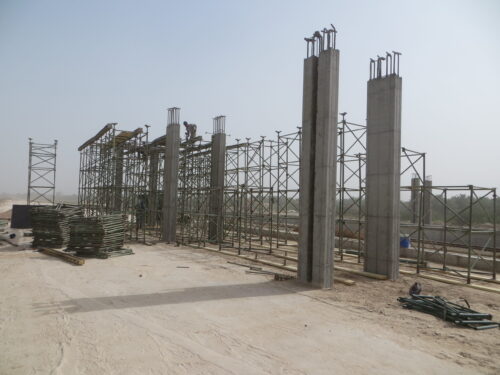

يُستخدم هذا النوع من السقالات بشكل رئيسي في أعمال التدعيم السفلي للهياكل الخرسانية الثقيلة والمرتفعة، مثل الجسور المخصّصة لحركة المركبات أو الأسقف الخرسانية المصمتة. بالإضافة إلى ذلك، يمكن استخدام هذه السقالة لأعمال العمل على الارتفاعات، وفي هذه الحالة يجب مراعاة صلابة الأرض أسفل السقالة بشكل دقيق. يتم تركيب السقالة المثلثية بسرعة أكبر مقارنةً بأنواع السقالات الأخرى، ولا تتطلب عمالة متخصصة، كما تحتاج إلى عدد أقل من الأيدي العاملة للتركيب.

ما هي سقالة الشورينغ؟

تُستخدم السقالات عادةً كمنشآت مؤقتة في أعمال البناء، وغالبًا ما تُستعمل كوسيلة لإنشاء منصات عمل وإتاحة الوصول إلى الارتفاعات العالية. كما تُستخدم السقالات أيضًا كدعامة أو كتدعيم في أعمال القوالب الخرسانية. وتُعد سقالة الشورينغ أحد أنواع السقالات التي تُستخدم لأعمال التدعيم السفلي في المشاريع الخرسانية الثقيلة والكبيرة. تتكوّن سقالة الشورينغ من تجميع إطارات مثلثية مترابطة، ولهذا السبب تُسمّى أيضًا بالشورينغ المثلثي. وفي حال تنفيذ سقالة الشورينغ بشكل صحيح، فإنها تتمتع بقدرة عالية على تحمّل الأحمال النقطية، حيث يمكنها تحمّل حمولة تصل إلى 13 طنًا لكل متر مربع.

تتعدد أنواع السقالات المعدنية، ويُعد الشورينغ المثلثي أحدها. ويُعرف هذا النوع من السقالات بأسماء متعددة مثل: السقالة المثلثية، السكافولد، وغيرها. ويُستخدم سكافولد الشورينغ عادةً في أجزاء من المباني لأعمال القوالب وتنفيذ الأسقف. إن اختيار هذا النوع من السكافولد في الهياكل الثقيلة يُعد خيارًا مناسبًا للغاية. ومن أهم محاور تنفيذ الهياكل الخرسانية اختيار أنواع سكافولد عالية الجودة بدقة، لما لها من دور أساسي في تحقيق الثبات الإنشائي وقدرتها العالية على تحمّل الأحمال.

بشكل عام، تُستخدم السقالة المثلثية كمنشأة مؤقتة في تنفيذ المشاريع الكبيرة. إن طريقة توزيع وتجميع عناصر السقالة تؤثر بشكل مباشر على قدرتها التحميلية ومستوى تحمّل الأوزان. تتكوّن سقالة الشورينغ من أربعة أجزاء يتم تركيبها بنظام التعشيق (ذكر وأنثى). وتتمثل مهمتها الرئيسية في الحفاظ على شكل الهيكل إلى أن يتم تصلّب الخرسانة بالكامل. ولا يتطلب تركيب هذا النوع من السقالات عمّالًا مهرة، بل يمكن تنفيذها بالاعتماد على المعرفة الكافية بطريقة التركيب.

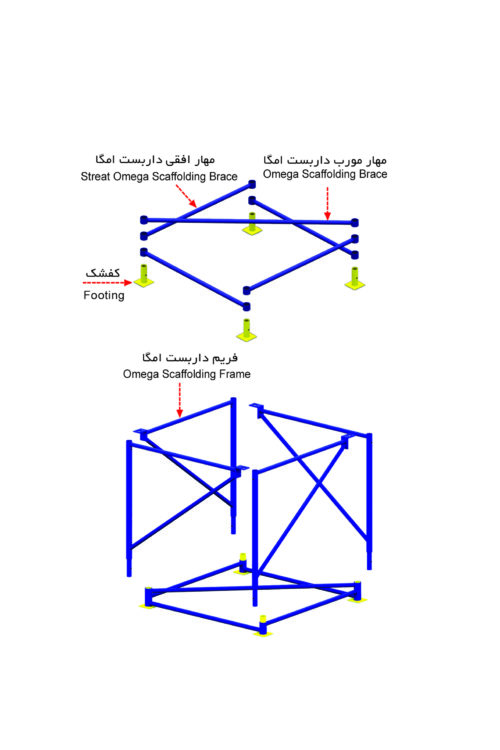

ما هي مكوّنات سقالة الشورينغ؟

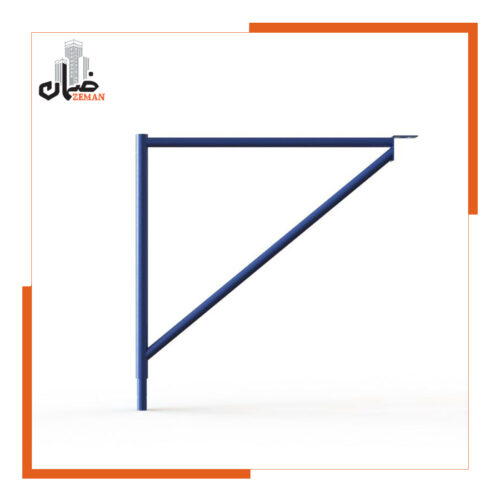

إن التعرّف على مكوّنات سقالة الشورينغ يساعدك على اتخاذ قرار شراء دقيق، ويمنع الخسائر المالية والمخاطر البشرية. يتم إنتاج إطارات سكافولد الشورينغ بأطوال أضلاع 50 و75 و100 سم وبعرض ثابت يبلغ 120 سم، ويجب ألا تكون الأنابيب المصنِّعة لها من النوع الملحوم طوليًا (ذو خط لحام). فالأنابيب الملحومة تتمتع بقدرة تحميل منخفضة، وقد تتعرّض للانهيار في المشاريع الثقيلة. وتشمل مكوّنات سقالة الشورينغ الأخرى ما يلي:

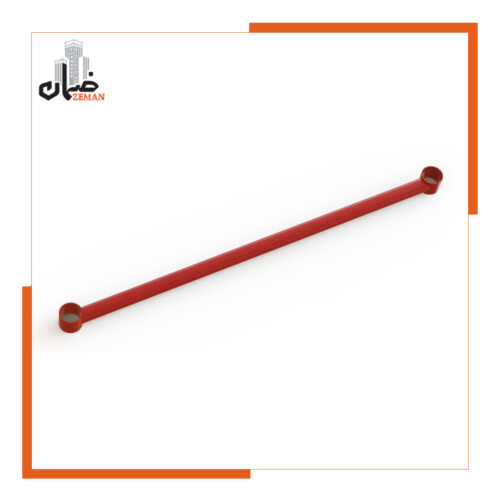

• الدعامة العرضية
• الدعامة القطرية
• رأس الجك القابل للضبط
• برغي الضبط

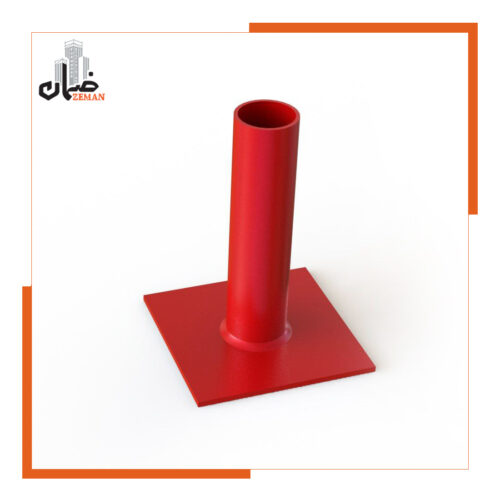

• القاعدة (الحذاء)

طريقة تركيب السقالة المثلثية

إن التركيب الصحيح للسقالة المثلثية ذو أهمية بالغة، إذ إن أي خطأ في عملية التركيب قد يُعرّض سلامة العمّال للخطر. وتكون طريقة تركيب السقالة المثلثية على النحو التالي:

المرحلة الأولى: تجهيز موقع التركيب

يجب في البداية أن يكون سطح الأرض الذي ستُركَّب عليه السقالة مستويًا ومتينًا تمامًا. وفي حال عدم استواء الأرض، يتم استخدام صفائح معدنية لتحقيق التوازن.

المرحلة الثانية: تجميع الإطارات المثلثية

تُوضَع الإطارات المعدنية المثلثية المُعدّة مسبقًا جنبًا إلى جنب. وغالبًا ما تُصنَع هذه الإطارات من فولاذ عالي المقاومة لضمان الصلابة الكافية.

المرحلة الثالثة: ربط الإطارات ببعضها

يتم ربط الإطارات المثلثية ببعضها باستخدام الدبابيس والوصلات الداخلية لتشكيل هيكل متين. وفي هذه المرحلة، يُعد الفحص الدقيق للوصلات والتأكد من إحكامها أمرًا ضروريًا.

المرحلة الرابعة: تركيب القواعد القابلة للضبط

في الجزء السفلي من السقالة، يتم تركيب القواعد القابلة للضبط للتحكم في ارتفاع وتوازن الهيكل بالكامل. وتؤدي هذه القواعد دورًا مهمًا في توزيع الأحمال بشكل متساوٍ وزيادة استقرار السقالة.

المرحلة الأخيرة: الفحص النهائي والسلامة

بعد الانتهاء من جميع مراحل التركيب، يجب فحص جميع أجزاء السقالة للتأكد من متانة الوصلات وتوازن الهيكل. كما يُعد استخدام معدات السلامة، مثل أحزمة الأمان للعمّال، أمرًا إلزاميًا.

تركيب وتنفيذ القوالب باستخدام السقالة المثلثية

قبل التنفيذ، يتم تخطيط توزيع السقالات المثلثية وفقًا للمخططات الهندسية. وبالاعتماد على سماكة صب الخرسانة للسقف، يتم تحديد المسافة بين أبراج السقالة المثلثية. وكلما زادت سماكة الخرسانة، تم تقليل المسافات بين الأبراج. كما يمكن تنفيذ صب الأسقف باستخدام الخشب الرقائقي (Plywood) أو الصفائح المعدنية بالاعتماد على السكافولد المثلثي. يمكن تجميع إطارات السقالة المثلثية بسهولة دون الحاجة إلى وصلات إضافية، ولا يتطلب تركيب هذا النظام استخدام مفاتيح ثقيلة أو أدوات متعددة. ويُستخدم هذا النوع من القوالب على نطاق واسع في إنشاء التقاطعات غير المستوية.

مزايا سكافولد الإطار المثلثي

• قابل للتنفيذ في مختلف أنواع المنشآت
• هيكل معياري (Modular)
• إمكانية تعديل الترتيب ليتناسب مع سماكات الخرسانة المختلفة
• سرعة تنفيذ عالية
• بديل مناسب للجكات السقفية غير القياسية والطويلة
• إمكانية التركيب دون الحاجة إلى وصلات إضافية

ما هي السقالة المثلثية أوميغا وما الفرق بينها وبين السقالة المثلثية التقليدية؟

تُستخدم سقالة أوميغا في أعمال البناء لقوالب الأسقف بطريقة آمنة وموثوقة. وتُعد هذه السقالات من أكثر تجهيزات القوالب استخدامًا، حيث تُستعمل غالبًا في أعمال القوالب للأسقف التي تزيد ارتفاعاتها عن أربعة أمتار. وتُعرف سقالات أوميغا بأسماء أخرى مثل السكافولد المثلثي، الشورينغ، والإطار المثلثي، ومن خلال استخدامها يمكن تنفيذ قوالب مختلف أنواع الأسقف على أي ارتفاع. يتم تركيب سقالة أوميغا بنظام التعشيق (ذكر وأنثى) دون الحاجة إلى أدوات خاصة، ويمكن رفعها بسهولة إلى الارتفاع المطلوب.

لطالما استُخدمت السقالة المثلثية التقليدية كحل موثوق لأعمال القوالب. إلا أن سقالة أوميغا ارتقت بهذا النظام إلى مستوى أعلى من خلال عدة تحسينات هندسية أساسية:

• قدرة تحميل أعلى: يتم تصنيع إطارات سقالة أوميغا من أنابيب ذات سماكة أكبر (عادةً 3 مم)، كما تم تحسين تصميم الوصلات، مما يتيح تحمّل أحمال عمودية أثقل لكل متر مربع.
• نظام قفل أسرع وأكثر أمانًا: صُمّمت دبابيس التوصيل في نظام أوميغا بحيث تُقفَل بسهولة وسرعة أكبر، مما يزيد من سرعة التركيب ويقلل من مخاطر الخطأ البشري.
• زيادة الاستقرار الجانبي: يساهم تصميم الإطارات والدعامات الأفقية والقطرية في نظام أوميغا المثلثي في زيادة صلابة واستقرار شبكة السقالة كاملةً في مواجهة القوى الجانبية.

وباختصار، تتمتع سقالة أوميغا بنفس صلابة وبساطة السقالة المثلثية، ولكن بقوة وسرعة أعلى، ويمكن تلخيص خصائصها الأساسية كما يلي:

• تركيب سهل وسريع لعناصر الإطار المثلثي دون الحاجة إلى أدوات خاصة
• خفيفة الوزن وسهلة النقل، ومناسبة لمشاريع قوالب الأسقف الخرسانية
• متوفرة بارتفاعات 50 و75 و100 سم مع إمكانية التعديل حسب الحاجة
• قدرة تحميل عالية وصلابة مناسبة للهياكل الثقيلة
• تركيب بسيط بعدد محدود من القطع وسرعة في الفك والتركيب
• مناسبة لقوالب البلاطات والكمرات والهياكل المرتفعة
• مرونة عالية في تصميم المخطط وارتفاع السقالة

الاستخدامات التخصصية: أين يجب استخدام سقالة أوميغا؟

• قوالب جسور الطرق: لتحمّل الأوزان الكبيرة جدًا للخرسانة والمعدات في مشاريع الجسور.
• الأسقف المرتفعة وذات السماكة الكبيرة: مثل أسقف المراكز التجارية، مواقف السيارات متعددة الطوابق، والقاعات الصناعية.
• الهياكل الخاصة والثقيلة: في المشاريع التي تُفرض فيها أحمال مركّزة وثقيلة على السقالة.
• بديل اقتصادي للجكات السقفية: في الأسقف التي لا يكون فيها استخدام الجكات التقليدية وحدها كافيًا أو آمنًا.

تعرّف أكثر على السقالة المعيارية المثلثية (Triangular Modular Scaffold – سقالة أوميغا)

تتكوّن السقالة المعيارية المثلثية من تجميع عناصر مثلثية مترابطة، يمكن تركيبها بسهولة ودون الحاجة إلى أدوات خاصة أو عمالة متخصصة، لتشكيل سقالة خفيفة ومتينة. وبفضل خفة وزن عناصرها، وسهولة تركيبها، وقدرتها العالية على تحمّل الأحمال، فقد وجدت هذه السقالة استخدامًا واسعًا في تنفيذ مختلف أنواع الأسقف الخرسانية. وفي أي منشأة يتطلب فيها القوالب إنشاء سطح حامِل على ارتفاعات كبيرة، يُوصى باستخدام السقالة المثلثية من الناحية التنفيذية والاقتصادية.

يتم إنتاج عناصر السقالة المثلثية بارتفاعات 50 و75 و100 سم، مما يتيح إمكانية استخدام هذا النظام على أي ارتفاع مطلوب. وبالنظر إلى هندسة العناصر في المخطط الأفقي، يمكن ربطها بشكل مربّع أو مثلثي، ما يسمح بالوصول إلى قدرات تحميل مختلفة. وفي أعمال قوالب البلاطات والكمرات، وكذلك في قوالب الهياكل الثقيلة التي تحتوي على بلاطات خرسانية خاصة ومرتفعة، يصبح استخدام السقالات أمرًا ضروريًا بسبب الوزن النسبي الكبير للبلاطات.

إن استخدام السقالات المعيارية يوفّر تسهيلات كبيرة في تنفيذ الأعمال. فتركيب هذا النوع من السقالات بسيط وسريع، حيث يتكوّن من عدد قليل من القطع التي يمكن ربطها بسهولة بفضل خفة وزنها. كما يتمتع هذا النظام، بسبب شكله الإنشائي، بدرجة عالية من الصلابة وقدرة تحميل كبيرة، إضافةً إلى إمكانية ضبطه بسهولة. كما أن فك هذه القطع يتم بسرعة ويسر.

جدول المواصفات الفنية والمقارنة

دليل التركيب خطوة بخطوة لسقالة أوميغا المثلثية

• أعمال الأساس والتسوية: ضَع القواعد (الجكات السفلية القابلة للضبط) على سطح صلب ومستوي.
• تركيب الإطار الأول: ركّب الصف الأول من إطارات أوميغا على القواعد.
• تثبيت الدعامات: اربط الإطارات باستخدام الدعامات الأفقية والقطرية لتكوين شبكة مستقرة.
• زيادة الارتفاع: ركّب الإطارات التالية عموديًا فوق الصف الأول باستخدام دبابيس أوميغا.
• تكرار أعمال التدعيم: كرّر عملية التدعيم في كل مستوى.
• تركيب رؤوس الجكات: في المستوى العلوي، ركّب رؤوس الجكات القابلة للضبط (U-Head) لوضع الكمرات والبروفيلات أسفل السقف.

الأسئلة الشائعة (FAQ)

هل يمكن دمج قطع سقالة أوميغا مع السقالة المثلثية التقليدية؟

لا. نظرًا لاختلاف الأبعاد الدقيقة ونظام الدبابيس، يُنصح بشدة بعدم دمج النظامين معًا حفاظًا على السلامة وتكامل الهيكل.

ما مدى الفرق في السعر بين سقالة أوميغا والنوع التقليدي؟

بسبب استخدام مواد أكثر وسماكات أكبر، فإن السعر الأولي لسقالة أوميغا أعلى قليلًا من النوع التقليدي. إلا أن هذه الزيادة تُعوَّض من خلال سرعة التنفيذ، وتقليل الحاجة إلى العمالة، ورفع مستوى السلامة، مما ينعكس إيجابًا على التكلفة النهائية للمشروع.
