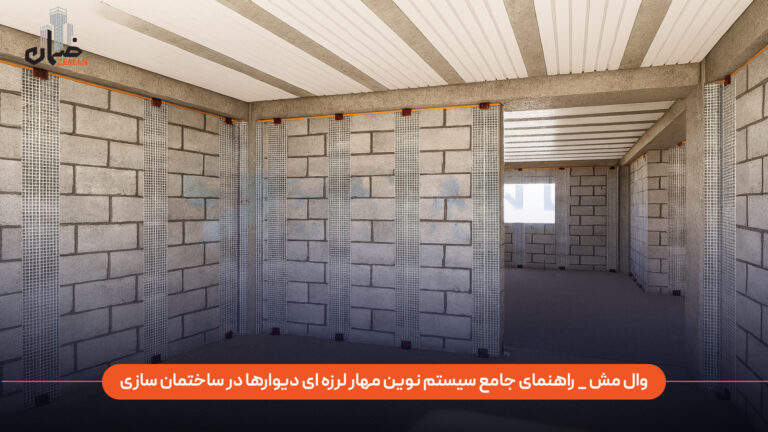

وال مش_راهنمای جامع سیستم نوین مهار لرزه ای دیوارها در ساختمان سازی
در این مقاله جامع، به بررسی دقیق وال مش میپردازیم: از تعریف و تاریخچه آن گرفته تا انواع، مزایا، معایب، کاربردها، نحوه اجرا و مقایسه با سایر روش‌ها. هدف ما ارائه اطلاعاتی روان، قابل فهم و مبتنی بر منابع معتبر است تا مخاطبانی مانند مهندسان عمران، معماران، سازندگان و حتی صاحبان خانه بتوانند تصمیم‌گیری آگاهانه ای داشته باشند.
در دنیای امروز ساختمان سازی، جایی که ایمنی و پایداری سازه ها بیش از همیشه اهمیت دارد، سیستم های نوین مقاوم سازی مانند وال مش نقش کلیدی ایفا میکنند. ایران به عنوان کشوری زلزله خیز، همواره با چالش های لرزه ای روبرو بوده و نیاز به روش های کارآمد برای حفاظت از دیوارهای غیرسازه ای احساس میشود. وال مش، به عنوان جایگزینی اقتصادی و موثر برای روش های سنتی مانند وال پست فلزی، توانسته توجه مهندسان، پیمانکاران و صاحبان ساختمان را جلب کند.
شرکت ضمان با بیش از ۳۰ سال تجربه در تولید تجهیزات ساختمانی مانند قالب های بتن و داربست ها، میتواند منبع معتبری برای تجهیزات مرتبط با مقاوم سازی باشد. برای مشاهده پروژه های موفق شرکت ضمان، به صفحه پروژه ها مراجعه کنید: پروژه های شرکت بتن سازه ضمان
تعریف و مبانی وال مش
وال مش به عنوان یک روش مدرن در مهندسی عمران، بر پایه استفاده از مواد کامپوزیتی بنا شده است. این سیستم معمولاً شامل توری فایبرگلاس و یک لایه پوشش معدنی است که بر روی سطح دیوار اعمال میشود.
وال مش یک سیستم نوین مهار لرزه ای دیوارهای غیرسازه ای است که از مش فایبرگلاس و پلاستر معدنی تشکیل شده و جایگزین مناسبی برای وال پست های فلزی سنتی به شمار میرود. این روش، مقاومت دیوارها را در برابر زلزله افزایش میدهد، وزن کمتری دارد و اجرای آن سریعتر و اقتصادی تر است. بر اساس تحقیقات مرکز تحقیقات راه، مسکن و شهرسازی ایران، وال مش میتواند حرکت دیوارها را تا حد زیادی کنترل کند و از فروپاشی آنها جلوگیری نماید، به ویژه در مناطق زلزله خیز ایران.
نکات کلیدی:
- تعریف ساده: وال مش شبکه ای از الیاف شیشه ای (مش فایبرگلاس) است که با لایه ای از پلاستر (گچی یا سیمانی) روی دیوار قرار میگیرد تا استحکام آن را افزایش دهد.
- مزایای اصلی: افزایش مقاومت لرزه ای، کاهش هزینه و زمان اجرا، وزن سبک، و جلوگیری از ترک خوردگی دیوارها، شواهد نشان میدهد که این سیستم میتواند عمر مفید ساختمان را تا ۳۰ سال افزایش دهد.
- کاربردها: عمدتاً برای مقاوم سازی دیوارهای داخلی و خارجی در ساختمان های مسکونی، تجاری و تاریخی، به ویژه در برابر نیروهای جانبی مانند زلزله و باد.
- چالش ها: نیاز به اجرای دقیق برای جلوگیری از مشکلات احتمالی مانند ضعف در محیط های مرطوب، اگر از نوع مقاوم به قلیا استفاده نشود.
- توصیه: برای انتخاب مناسب، مشورت با متخصصان و استفاده از محصولات استاندارد ضروری است؛ برای مثال، بررسی محصولات مرتبط با مقاوم سازی در سایت هایی مانند ضمان میتواند مفید باشد.
اجرای وال مش
اجرای آن شامل مراحل نصب نبشی، قرارگیری مش، و اعمال پلاستر است. جزئیات بیشتر در بخش های بعدی.
برای اطلاعات بیشتر در مورد تجهیزات ساختمانی مرتبط، به صفحه تجهیزات قالب بندی بتن شرکت ضمان مراجعه کنید.

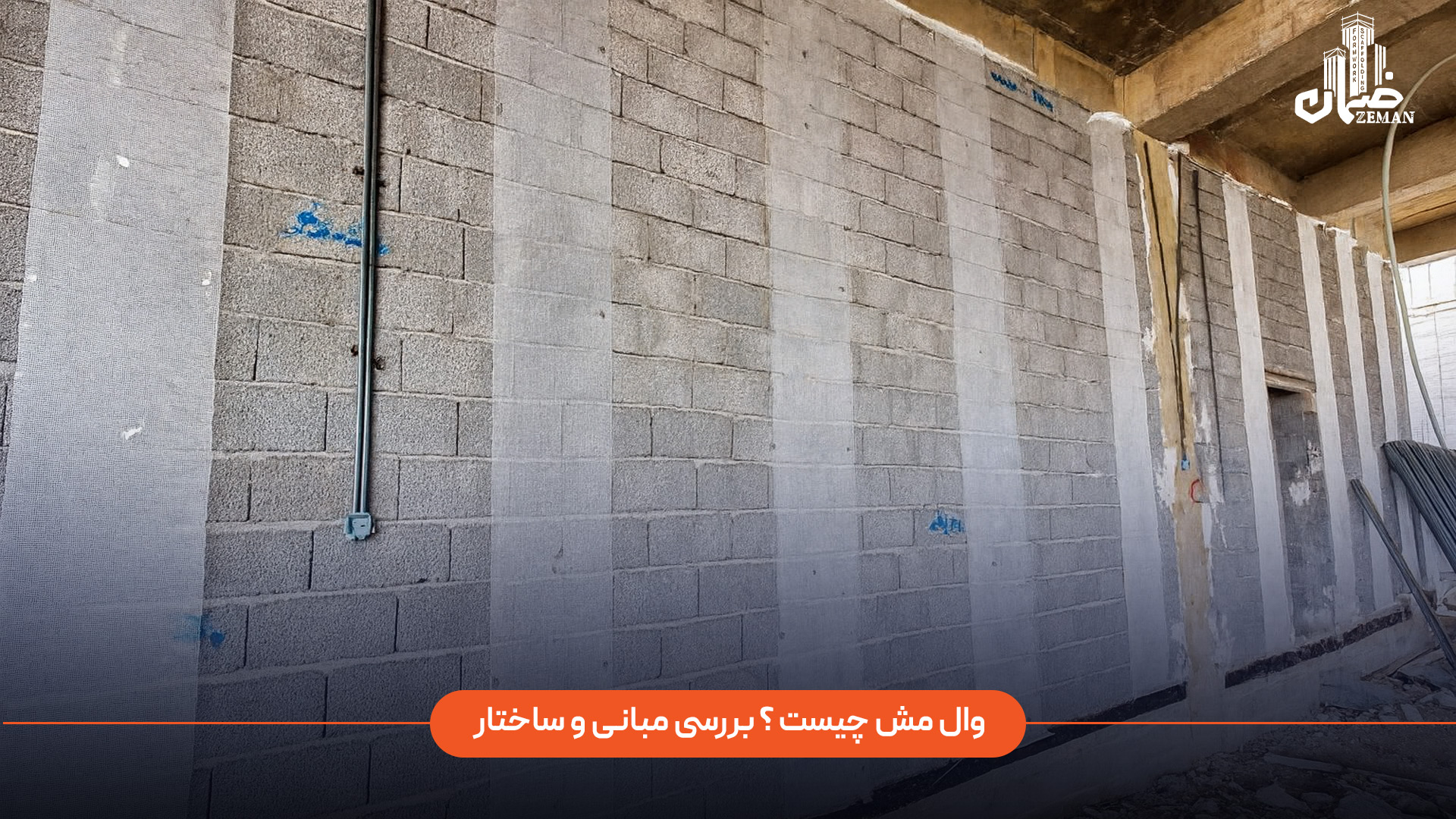

وال مش چیست؟ بررسی مبانی و ساختار
وال مش (Wall Mesh) یک سیستم کامپوزیتی برای تقویت و مهار دیوارهای غیرسازه ای است. این دیوارها، که بار اصلی سازه را تحمل نمیکنند (مانند دیوارهای جداکننده داخلی یا نما)، در هنگام زلزله یا نیروهای جانبی دیگر مانند باد، مستعد حرکت، ترک خوردگی یا حتی فروپاشی هستند. وال مش با استفاده از شبکه ای از الیاف شیشه ای (مش فایبرگلاس) و یک لایه پلاستر معدنی (گچی یا سیمانی)، این دیوارها را مقاوم میکند.
ساختار وال مش شامل اجزای اصلی زیر است:
- مش فایبرگلاس: شبکه ای مستحکم از رشته های شیشه ای که مقاومت کششی بالایی دارد. این مش معمولاً در گرماژهای ۱۲۰ تا ۱۶۰ گرم بر متر مربع موجود است.
- پلاستر: لایه ای نازک (حدود ۵-۱۰ میلی‌متر) از ملات معدنی که روی مش اعمال میشود و آن را تثبیت میکند.
- نبشی و اتصالات: پروفیل های L شکل گالوانیزه برای اتصال مش به قاب سازه ای (تیر و ستون).
این سیستم، بر خلاف وال پست های فلزی که از پروفیل های سنگین استفاده میکنند، سبک وزن است و اجرای آن نیاز به تجهیزات پیچیده ندارد. طبق گزارش های مرکز تحقیقات راه، مسکن و شهرسازی، وال مش میتواند جابه جایی دیوارها را تا ۵۰% کاهش دهد و از آسیب های لرزه ای جلوگیری کند. برای تجهیزات مرتبط مانند داربست های مدرن که در اجرای وال مش مفید هستند، به صفحه داربست شرکت ضمان مراجعه کنید.
۱. داربست کاپلاک (Cup Lock Scaffold): این سیستم بیشتر برای سازه‌های مرتفع و باربری استفاده میشود و به طور مستقیم نقشی در اجرای وال مش ندارد، اما برای دسترسی ایمن هنگام نصب وال مش در ارتفاع، بسیار مناسب است.
۲. داربست H فریم (H-Frame Scaffold): داربست های H فریم بیشتر برای سایه بان‌ها، نماکاری و کارهای سبک‌تر استفاده میشوند. هنگام اجرای وال مش در طبقات ساختمان، از این داربست برای ایجاد سکوی کارگری و دسترسی به محل نصب مش ها استفاده میکنند.
۳. داربست امگا مثلثی: داربست مثلثی معمولاً برای قالب بندی دال و اجرای سقف های بتنی به کار میرود. ارتباط آن با وال‌مش زمانی است که وال مش در نزدیکی سقف ها یا تیرهای بتنی نصب میشود و نیاز به تکیه گاه یا دسترسی زیرسقفی باشد.
۴. داربست چکشی: داربست چکشی با سرعت نصب بالا برای کارهای ساختمانی عمومی و دیوارچینی استفاده میشود. در پروژه‌هایی که وال مش روی دیوارهای بلوکی یا سفالی نصب میشود، این داربست راهکار رایج برای نصب مش ها روی ارتفاع و نگه داشتن نیروهای کار است.
۵. داربست سنتی (لوله و بست): دقیق‌ترین و منعطف ترین مدل برای کارهای مختلف، از جمله نصب وال مش روی دیوارهای نامنظم یا فضاهای محدود. چون تنظیمات آزاد دارد، برای کارهای جزئی، گوشه ها، کنج ها و ارتفاع های مختلف مناسب است.
۶. داربست خدماتی (Service Scaffold): این داربست بیشتر برای دسترسی حرکت کارگران، مسیرهای تردد و اجرای هم زمان چند کار در پروژه ها استفاده میشود. در پروژه هایی که وال مش در چند جبهه ساختمان اجرا میشود، داربست خدماتی نقش ایجاد مسیر و پلتفرم کار را دارد.
تاریخچه وال مش به دهه های اخیر برمی‌گردد. این روش ابتدا در کشورهای زلزله خیز مانند ژاپن و آمریکا توسعه یافت و سپس در ایران، با توجه به آیین نامه ۲۸۰۰، به عنوان جایگزینی برای وال پست تایید شد. در سال های اخیر، شرکت های ایرانی مانند وال مش گروپ و افذیر، محصولات استانداردی را عرضه کرده اند که با استانداردهای ملی همخوانی دارند.
انواع وال مش: انتخاب بر اساس نیاز پروژه
وال مش در انواع مختلفی تولید میشود تا با شرایط مختلف سازگار باشد. انتخاب نوع مناسب، بر اساس نوع دیوار، محیط و سطح ریسک لرزه ای انجام میگیرد. انواع اصلی عبارتند از:
- وال مش فایبرگلاس معمولی: مناسب برای محیط های خشک و داخلی. این نوع ارزان تر است اما در برابر قلیا (مانند سیمان) مقاومت کمتری دارد.
- وال مش فایبرگلاس مقاوم به قلیا (AR-Glass): ایده آل برای محیط های مرطوب یا دیوارهای خارجی. این نوع با پوشش ویژه، دوام بالاتری دارد و در پلاسترهای سیمانی استفاده میشود.
- وال مش کربنی: برای پروژه های با ریسک بالا، مانند ساختمان های تاریخی. مقاومت کششی بیشتری دارد اما گرانتر است.
- نوار وال مش: به صورت نواری (عرض ۲۰-۳۰ سانتی‌متر) برای دیوارهای کوچک یا تعمیرات موضعی.
جدول مقایسه انواع وال مش:
| نوع وال مش | مقاومت به قلیا | گرماژ (g/m²) | کاربرد اصلی | قیمت تقریبی (تومان/m²) |
| فایبرگلاس معمولی | کم | ۱۲۰-۱۴۰ | دیوارهای داخلی خشک | ۵۰,۰۰۰-۷۰,۰۰۰ |
| AR-Glass | بالا | ۱۴۰-۱۶۰ | دیوارهای خارجی و مرطوب | ۸۰,۰۰۰-۱۰۰,۰۰۰ |
| کربنی | بسیار بالا | ۱۶۰+ | ساختمان های تاریخی و حساس | ۱۵۰,۰۰۰+ |
| نواری | متوسط | ۱۲۰ | تعمیرات موضعی | ۴۰,۰۰۰-۶۰,۰۰۰ |
این جدول بر اساس داده های بازار ایران در سال ۲۰۲۵ تهیه شده. برای محصولات مشابه مانند قالب های خاص بتنی که در مقاوم سازی استفاده میشوند، به صفحه قالب های مدولار شرکت ضمان سر بزنید.
مزایای وال مش در ساختمان سازی_چرا انتخاب اول مهندسان است؟
وال مش مزایای متعددی دارد که آن را به گزینه ای برتر تبدیل کرده است. بر اساس مطالعات منتشر شده در سایت های تخصصی، این مزایا عبارتند از:
- افزایش مقاومت لرزه ای: وال مش دیوارها را در برابر نیروهای جانبی مقاوم میکند و از واژگونی جلوگیری می‌نماید. تحقیقات نشان میدهد که این سیستم میتواند انرژی زلزله را تا ۴۰% جذب کند.
- کاهش وزن سازه: برخلاف وال پست فلزی که وزن زیادی اضافه میکند، وال مش سبک است و بار اضافی بر سازه وارد نمی‌کند، ایده آل برای ساختمان های قدیمی.
- سرعت و سهولت اجرا: اجرای وال مش تنها در ۵ مرحله اصلی انجام میشود و نیاز به نیروی متخصص کمتری دارد، که زمان پروژه را تا ۵۰% کاهش میدهد.
- صرفه جویی اقتصادی: هزینه آن حدود ۳۰-۴۰% کمتر از روش‌های سنتی است. همچنین، جلوگیری از ترک‌خوردگی نازک‌کاری، هزینه های تعمیرات آینده را کم میکند.
- دوام و مقاومت محیطی: انواع مقاوم به قلیا در برابر رطوبت و خوردگی مقاوم هستند و عمر مفید ساختمان را افزایش می‌دهند.
- انعطاف پذیری: قابل استفاده در دیوارهای بلوکی، آجری، هبلکس و حتی بناهای تاریخی بدون آسیب به ظاهر.
برای مثال، در پروژه های بزرگ مانند بازسازی ساختمان های تاریخی، وال مش توانسته هزینه ها را کاهش دهد. برای تجهیزات حمایتی مانند جک سقفی که در اجرای چنین سیستم‌هایی مفید است، به صفحه جک های سقفی و حمایتی شرکت ضمان مراجعه کنید.
معایب وال مش: چالش ها و راه حل ها
هرچند وال مش مزایای زیادی دارد، اما معایبی نیز وجود دارد که باید در نظر گرفت:
- نیاز به اجرای دقیق: اگر پلاستر به درستی اعمال نشود، ممکن است ضعف ایجاد شود. راه حل: استفاده از تیم های آموزش دیده.
- حساسیت به محیط: نوع معمولی در محیط های قلیایی ضعیف عمل میکند. راه حل: انتخاب نوع AR-Glass.
- هزینه اولیه مواد: برای پروژه های کوچک، ممکن است گرانتر به نظر برسد، اما در بلند مدت صرفه جویی میکند.
- محدودیت در دیوارهای بلند: برای دیوارهای بیش از ۴ متر، نیاز به تقویت اضافی دارد.
جدول معایب وال مش و راه حل ها
| معایب | تاثیر احتمالی | راه حل پیشنهادی |
| اجرای نادرست | ضعف در اتصالات | آموزش تیم و نظارت مهندسی |
| حساسیت به رطوبت | خوردگی مش | استفاده از نوع مقاوم به قلیا |
| هزینه مواد | افزایش بودجه اولیه | مقایسه با هزینه های بلند مدت |
| محدودیت ارتفاع | ناکارآمدی در دیوارهای بلند | ترکیب با وال پست سنتی |
این چالش ها با برنامه ریزی مناسب قابل مدیریت هستند.

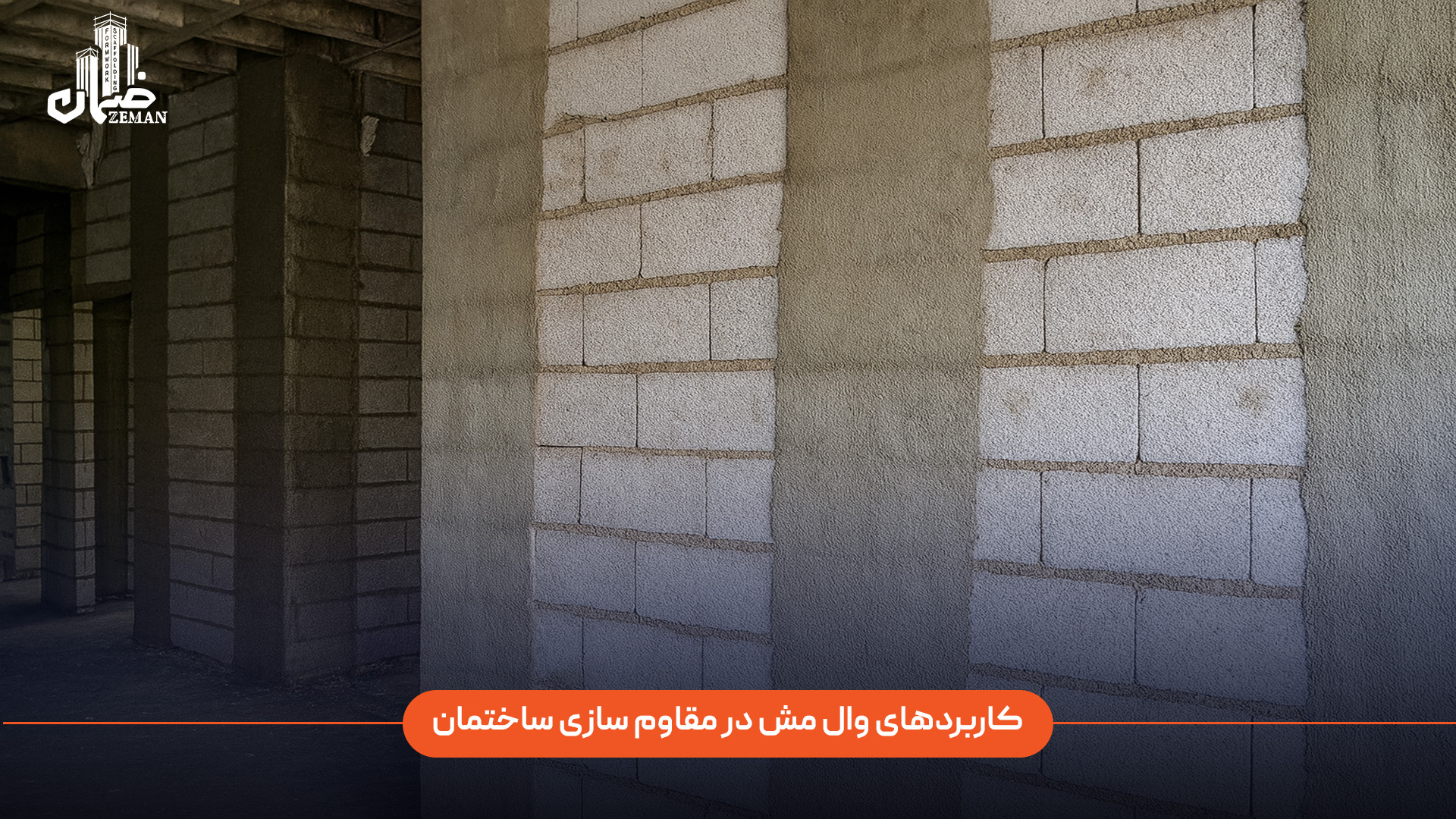

کاربردهای وال مش در مقاوم سازی ساختمان
وال مش کاربردهای گسترده ای دارد، به ویژه در ایران که بیش از ۸۰% ساختمان ها نیاز به مقاوم سازی دارند:
- ساختمان های مسکونی: مهار دیوارهای داخلی برای جلوگیری از آسیب زلزله.
- ساختمان های تجاری و اداری: تقویت نماهای خارجی در برابر باد و لرزه.
- بناهای تاریخی: بدون آسیب به بافت قدیمی، استحکام را افزایش میدهد.
- پروژه های بازسازی: برای دیوارهای بلوکی قدیمی یا هبلکس.
- بیمارستان ها و مدارس: جایی که ایمنی اولویت دارد.
طبق گزارش ایلنا، وال مش میتواند عمر مفید ساختمان را تا ۳۰ سال افزایش دهد. برای پروژه های مشابه، به پروژه هتل صولت شیراز شرکت ضمان مراجعه کنید.
نحوه نصب وال مش_گام به گام با نکات اجرایی
اجرای وال مش ساده است و شامل ۵ مرحله اصلی میشود:
- آماده سازی سطح: تمیز کردن دیوار از گرد و غبار.
- نصب نبشی ها: اتصال پروفیل L به تیر و کف با پیچ یا چسب اپوکسی.
- قرارگیری مش: پهن کردن توری فایبرگلاس روی دیوار با فاصله ۱-۲ متری.
- اعمال پلاستر: پوشش لایه معدنی با ضخامت مناسب.
- خشک شدن و کنترل: بررسی کیفیت پس از ۲۴-۴۸ ساعت.
برای مشاهده ابزارهای اجرایی مانند گیره و بلت، به متعلقات قالب بندی شرکت ضمان سر بزنید.
مقایسه وال مش با وال پست سنتی
وال مش در مقایسه با وال پست فلزی، مزایای بیشتری دارد:
- سبک‌تر (۵۰% وزن کمتر)
- ارزان‌تر (۳۰% هزینه کمتر)
- سریعتر (۲ برابر سرعت)
- اما وال پست در دیوارهای بسیار بلند مقاوم تر است.
جدول مقایسه:
| معیار | وال مش | وال پست فلزی |
| وزن | سبک | سنگین |
| هزینه | پایین | بالا |
| سرعت اجرا | بالا | متوسط |
| مقاومت لرزه‌ای | عالی | خوب |
نکات مهم در انتخاب و خرید وال مش
- بررسی گرماژ و نوع مش.
- تاییدیه نظام مهندسی.
- انتخاب تامین کننده معتبر.
نتیجه گیری
وال مش به عنوان یک سیستم نوین، سبک و اقتصادی در مقاوم سازی دیوارهای غیرسازه ای، تحول بزرگی در صنعت ساختمان ایران ایجاد کرده است. این روش با بهره گیری از مش فایبرگلاس و پلاستر معدنی، نه‌تنها مقاومت لرزه ای دیوارها را افزایش میدهد، بلکه مشکلات رایج مانند ترک خوردگی، سنگینی وال پست های فلزی و هزینه های تعمیرات را نیز برطرف میکند.
در کشوری زلزله خیز مانند ایران، استفاده از وال مش میتواند راهکاری هوشمندانه، مقرون به صرفه و مطابق با آیین نامه ها باشد. انتخاب نوع مناسب مش، اجرای دقیق و استفاده از تجهیزات استاندارد، نقش کلیدی در موفقیت این سیستم دارد.
در نهایت، وال مش گزینه ای مدرن، کاربردی و قابل اعتماد برای مهندسان، سازندگان و مالکان ساختمان است که به دنبال افزایش ایمنی، دوام و بهبود کیفیت سازه هستند.
