قالب بندی فونداسیون
قالب بندی فونداسیون فرآیندی است که در آن از قالب های مختلف برای شکل دهی بتن تازه فونداسیون ساختمان استفاده میشود. این قالب ها به حفظ ابعاد دقیق، تراز و استحکام فونداسیون کمک میکنند. استفاده از قالب های مقاوم و با کیفیت باعث افزایش دوام سازه، جلوگیری از مشکلات سازه ای و کاهش هزینه های تعمیرات آینده میشود. قالب بندی فونداسیون برای انواع پروژه های کوچک تا بزرگ کاربرد دارد و بسته به نوع پروژه، میتوان از قالب های چوبی، قالب فونداسیون فلزی یا فولادی استفاده کرد.

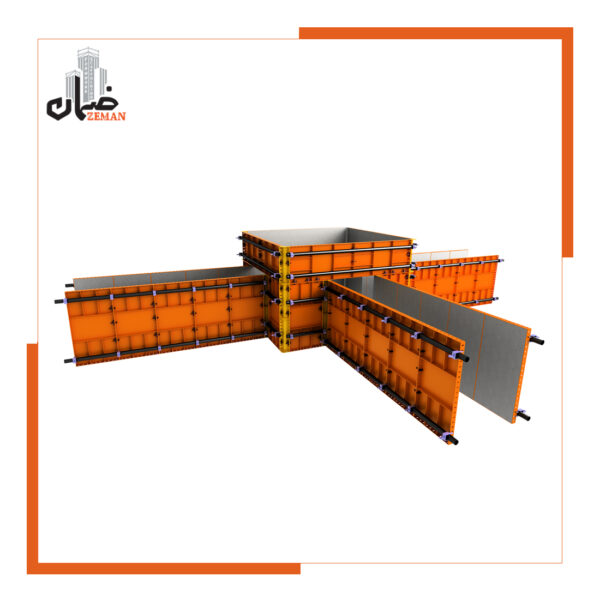

اجـرای انواع فنداسـیون (گسـترده، نـواری، منفـرد) و سـکوهای بتنی به سـادگی و بـا اسـتفاده از قـرار دادن پانل هـا، کنج هـای بیرونـی و داخلـی، و اتصالاتـی نظیـر پیـن و گـوه، گیـره و پشـت بندها (لولـه داربسـتی) امکان پذیر میباشـد.
قالب بندی فونداسیون
قالب بندی فونداسیون به عنوان یکی از مراحل کلیدی در ساختوساز، نقشی حیاتی در استحکام و دوام سازه ایفا میکند. فونداسیون که پایه و اساس هر ساختمان است، باید با دقت و رعایت اصول فنی اجرا شود تا ایمنی و طول عمر سازه تضمین گردد. در این فرآیند، قالب بندی فونداسیون وظیفه شکلدهی به بتن تازه، حفظ ابعاد و تراز دقیق فونداسیون را بر عهده دارد. انتخاب نوع مناسب قالب، روش نصب صحیح و اجرای استاندارد قالب بندی فونداسیون، علاوه بر جلوگیری از هدررفت مصالح، باعث افزایش کیفیت بتن و کاهش هزینه های تعمیرات آینده میشود.
فونداسیون چیست؟
فونداسیون یا پی، بخش زیرین سازه است که بارهای وارد بر ساختمان را به زمین منتقل می کند. استحکام و دوام هر سازه به کیفیت طراحی و اجرای این بخش وابسته است. در فرآیند ساخت، قالب بندی فونداسیون نقش مهمی در شکلدهی صحیح بتن و ایجاد ابعاد و تراز دقیق ایفا می کند. طراحی اصولی فونداسیون باید به گونه ای باشد که نیروها را بهطور یکنواخت به خاک منتقل کرده و از نشست ناهمگون جلوگیری کند.
انواع قالب بندی فونداسیون
قالب بندی فونداسیون فرآیندی است که طی آن با استفاده از یک چهارچوب موقت، بتن تازه شکل میگیرد و ابعاد و تراز دقیق فونداسیون حفظ میشود. انتخاب نوع قالب به عواملی مانند نوع پروژه، جنس قالب، بودجه و شرایط محیطی بستگی دارد. مهم ترین انواع قالب بندی فونداسیون عبارتاند از:
قالب های چوبی فونداسیون
این قالب ها از تخته های چوبی یا تخته سه لایه ساخته میشوند و نصب آسان و هزینه اولیه پایین از مزایای آن هاست. با این حال، مقاومت آن ها در برابر رطوبت و فشار بتن کمتر است و معمولاً در پروژه های کوچک یا موقت استفاده میشوند.
قالب های فلزی فونداسیون
ساختهشده از ورق های فولادی یا آلومینیومی، این قالب ها استحکام بالایی دارند و قادر به تحمل بارهای سنگین هستند. هرچند هزینه اولیه آن ها بیشتر از قالب های چوبی است، اما دوام و دقت بالای آن ها این هزینه را جبران میکند.
قالب فلزی فونداسیون از اجزای زیر تشکیل شده است:
پانل (Panel)
پانل شامل یک ورق رویه فولادی با ضخامت ۲ تا ۴ میلیمتر (براساس محاسبات) بههمراه سختکنندهها است. ورق فولادی اصلیترین ماده تشکیلدهنده پانل است؛ بنابراین هرچه کیفیت ورق بالاتر باشد، کیفیت قالب نیز افزایش مییابد.
پشت بند افقی یا کمرکش
از لوله یا قوطی فلزی ساخته شده است که با استفاده از بستهای مناسب به پانلها متصل میشود و نقش مهمی در حفظ پایداری قالب دارد.
پشت بندها و وادارها
این قطعات از پروفیلهای سبک قوطی یا سرد شده ساخته میشوند که وظیفه آنها افزایش استحکام جانبی و تثبیت پانلها در محل است.
ویژگیهای قالبهای فلزی استاندارد عبارتاند از:
- قالبهای استاندارد فلزی قالبهایی هستند که ابعاد آنها مضربی از ۵ باشد (مدول پایه قالب بندی در ایران ۵ و 10 سانتیمتر است).
- سطح این قالبها از ورق آهن سیاه به ضخامت ۳ میلیمتر است. با توجه به میزان بارهای وارد بر آن، توسط تسمههایی از ورق ضخامت ۳ یا ۴ میلیمتر تقویت میشود.
- تسمههای اطراف، سوراخهایی دارد که فاصله محور تا محور آنها دقیقا ۵ سانتیمتر است و این امکان را فراهم میآورد که بتوان گیرههای پشت قالبها را در هر کجا نصب کرد.
- قالبهای فلزی از جنس ورق St37 ساخته میشوند. ورق فولادی اصلیترین ماده تولید پانل فلزی است پس هرچه مرغوبتر باشد از کیفیت بالاتری برخوردار است. ورقهای فولاد مبارکه بدون موج بوده، ضخامت آن در تمام طول ورق یکسان است و کیفیت بهتری دارند
- استفاده از قالبهای بیکیفیت سطح بتن را موجدار میکند و کار شاقول در نمیآید. استفاده از آلومینیوم در سطوح در تماس با بتن به ویژه در صفحات رویه به دلیل کاهش کیفیت بتن ممنوع است.
- در اثر واکنش شیمیایی سطح داخل لولههای آلومینیمی با سیمان، گاز هیدروژن تولید میشود که میتواند مقاومت بتن را به راحتی تا ۵۰ درصد کاهش دهد.
- از زمانهای قدیم قالبهای فلزی در دو مدل لبه خم و تسمه ای یا جوشی ساخته میشدند. امروزه مدلهای جدیدی نظیر لارج پانل، تونل فرم، تونلی و انواع دیگر قالبهای خاص تولید میشوند.
- رویه قالبهای تسمهای معمولا از ورق ۳ میلیمتر و تسمهها از ورق ۵ میلیمتر هستند.
- قالبهای لبه خم، به صورت یکپارچه از ورق ۳ میلیمتر تولید میشوند و لبهها با استفاده از دستگاه خم میشوند.
- توجه کنید روغنکاری سطح پانلها قبل از بتنریزی الزامی است تا از چسبیدن بتن به قالب جلوگیری شود و جداشدن قالبها بهراحتی انجام گیرد.
مزایا قالب های فلزی
- عمر طولانی
- سرعت عمل در برپایی و قالببرداری
- به وجود آوردن سطحی صاف برای بتن ریخته شده در پانلها
- ایمنی کافی در برابر بروز آتش سوزی
- مقاومت بالا در برابر نیروهای وارده
- کاهش عملیات اجرایی به دلیل پیش ساخته بودن قطعات
- امکان تغییر دادن سریع ظرفیت
- تمیز نگه داشتن محیط کار نسبت به قالبهای دیگر
- داشتن مزیت اقتصادی بیشتر به واسطه نداشتن وابستگی به واردات
قالب های آجری فونداسیون
در پروژه های سنتی یا کم هزینه، از آجر برای قالب بندی فونداسیون استفاده میشود. این روش دائمی نبوده و بیشتر برای فونداسیون های کوچک یا موقت کاربرد دارد.
قالب های فولادی فونداسیون
این قالب ها از فولاد مقاوم ساخته شده و طول عمر بسیار بالایی دارند. مناسب پروژه های بزرگ، صنعتی و تکرارپذیر هستند و در برابر فشار و ضربه مقاومت زیادی نشان میدهند.
روش اجرای قالب بندی فونداسیون
اجرای صحیح قالب بندی فونداسیون نیازمند رعایت مراحل مشخص و اصول فنی است تا بتنریزی با کیفیت و فونداسیونی مقاوم حاصل شود. مراحل اصلی اجرای قالب بندی فونداسیون عبارتاند از:
آماده سازی زمین و پی کنی
ابتدا محل پروژه بر اساس نقشه اجرایی مشخص شده و عملیات خاک برداری و پیکنی با دقت انجام میشود.
تراز کردن کف فونداسیون
سطح کف فونداسیون باید کاملاً تراز و هموار باشد تا قالبها بهدرستی نصب شده و از نشست ناهمگون جلوگیری شود.
قرار دادن قالب ها در محل موردنظر
قالب ها با توجه به ابعاد و طرح فونداسیون در جای خود قرار میگیرند و موقعیت آن ها بر اساس نقشه کنترل میشود.
مهاربندی قالب ها برای جلوگیری از تغییر شکل
برای حفظ شکل و استحکام قالبها در برابر فشار بتن، از مهاربندی مناسب و تجهیزات مقاوم استفاده میشود.
بتن ریزی درون قالب ها
پس از اطمینان از نصب و مهاربندی صحیح، عملیات بتن ریزی انجام شده و بتن بهطور یکنواخت درون قالبها ریخته میشود.
قالب برداری فونداسیون
پس از گیرش اولیه بتن، که معمولاً بین ۲۴ تا ۴۸ ساعت طول میکشد، قالب بندی فونداسیون باز میشود. زمان دقیق قالببرداری به عوامل متعددی مانند نوع بتن مصرفی، شرایط آب و هوایی و میزان فشار وارد شده به قالب بستگی دارد. انجام قالب برداری به موقع و اصولی، از آسیب به بتن تازه جلوگیری کرده و کیفیت نهایی فونداسیون را تضمین میکند.
نکات مهم در قالب بندی فونداسیون
برای اجرای موفق قالب بندی فونداسیون، توجه به نکات زیر ضروری است:
- استفاده از قالب های مقاوم و کاملاً تراز برای حفظ ابعاد دقیق فونداسیون
- جلوگیری از نشت دوغاب بتن از درزهای قالب با درزبندی صحیح
- مهاربندی مناسب قالب ها جهت جلوگیری از جابجایی و تغییر شکل در حین بتن ریزی
- روانکاری سطح داخلی قالب برای سهولت در جداسازی و افزایش عمر قالب
ویژگی های یک قالب خوب برای قالب بندی فونداسیون
یک قالب مناسب فونداسیون باید دارای ویژگی های زیر باشد:
- مقاومت بالا در برابر فشار و وزن بتن تازه
- قابلیت استفاده مجدد با طول عمر بالا برای صرفه جویی در هزینه ها
- سطح صاف و یکنواخت جهت ایجاد بتن بدون حفره و عیوب سطحی
- نصب و جداسازی آسان برای تسریع در روند اجرای پروژه
قالب بندی فونداسیون نواری
در قالب بندی فونداسیون نواری، قالب ها به صورت نواری و پیوسته در اطراف مسیر فونداسیون نصب میشوند. این روش قالب بندی فونداسیون بیشتر برای ساختمان هایی با دیوارهای باربر یا سازه های سبک کاربرد دارد و به ایجاد فونداسیونی مستحکم و یکنواخت کمک میکند. قالب بندی فونداسیون نواری علاوه بر سرعت اجرا، دقت بالایی در حفظ ابعاد و تراز فونداسیون ارائه می دهد.
قالب بندی فونداسیون گسترده
فونداسیون گسترده یا پی گسترده نوعی پی سطحی است که زیر کل یا بخش عمده ای از سازه اجرا می شود و بار ساختمان را به طور یکنواخت به زمین منتقل میکند. این نوع فونداسیون معمولاً زمانی استفاده میشود که بار وارده زیاد است یا خاک زیر سازه ظرفیت باربری کمی دارد.
در قالب بندی فونداسیون گسترده، به دلیل ابعاد وسیع و سطح یکپارچه، قالب ها معمولاً به صورت ترکیبی از قالب های چوبی یا فلزی و مهاربندی های مقاوم نصب میشوند. مراحل اجرای این قالب بندی شامل:
- تراز کردن و آماده سازی کف پی
- نصب قالب های محیطی در اطراف محدوده فونداسیون
- استفاده از پشت بند و مهار برای جلوگیری از باز شدن قالب ها در اثر فشار بتن
- بتن ریزی و پرداخت سطح
این روش نیازمند دقت بالاست، چون کوچکترین خطا در تراز یا شاقولی بودن قالب ها می تواند باعث ایجاد مشکلات سازه ای شود.
قالب بندی فونداسیون منفرد
قالب بندی فونداسیون منفرد به فرآیند قالب گذاری برای فونداسیون های منفرد یا پی های نقطه ای گفته میشود که معمولاً برای ساختمان های کوچک یا زمانی که بارها به طور متمرکز بر نقطه ای از ساختمان وارد میشود، استفاده میشود. این نوع فونداسیون برای سازه هایی که به بارگذاری کمتری نیاز دارند یا در مناطقی با خاک مناسب ساخته میشوند، مناسب است.
در قالب بندی فونداسیون منفرد، قالب ها به صورت جداگانه و در مکان های مختلف برای هر نقطه از پی نصب می شوند. این روش معمولاً نسبت به سایر انواع فونداسیون ها ساده تر و کم هزینه تر است. قالبها میتوانند از مواد مختلف مانند چوب، فلز یا فولاد ساخته شوند و در این نوع فونداسیون، قالب ها باید به دقت تراز شوند تا ساختار پی به درستی شکل گیرد.
این نوع فونداسیون معمولاً برای پی های زیر ستون ها یا بارهایی که در نقاط خاص متمرکز هستند، مانند ساختمان های کم ارتفاع، ویلاها یا سازه های صنعتی سبک، مناسب است.
مزایای قالب بندی فونداسیون گسترده
- مقاومت و پایداری بالا در تحمل بارهای سنگین
- توزیع یکنواخت بار ساختمان
- مناسب برای سازه های بزرگ و صنعتی
معمولاً در پروژه های بزرگ، به جای قالب های تمامچوب، از قالب های فلزی مدولار استفاده می شود تا هم سرعت کار افزایش یابد و هم دقت ابعاد حفظ شود.
قیمت قالب بندی فونداسیون
قیمت قالب بندی فونداسیون به عوامل مختلفی بستگی دارد که میتواند تفاوت های قابل توجهی در هزینه ها ایجاد کند. در اینجا به برخی از عوامل اصلی تاثیرگذار بر قیمت قالب بندی فونداسیون اشاره خواهیم کرد:
1. نوع قالب
- قالب های چوبی: این نوع قالب ها معمولاً هزینه پایین تری دارند و برای پروژه های کوچک یا کوتاه مدت مناسب هستند. قیمت آن ها به نوع چوب، ضخامت تخته ها و کیفیت چوب بستگی دارد.
- قالب های فلزی: قالب های فلزی دارای دوام بالا و دقت بیشتری هستند، به همین دلیل هزینه بالاتری دارند. برای پروژه های بزرگ یا طولانی مدت، انتخاب قالب فلزی به صرفه تر است.
- قالب های فولادی: این قالب ها مناسب پروژه های بزرگ و صنعتی هستند. هزینه آن ها به دلیل مقاومت بالا و عمر طولانی، بیشتر است.
- قالب های مدولار: برای پروژه های بزرگ و تجاری که نیاز به سرعت بالا و دقت در ابعاد دارند، سیستم قالب بندی مدولار فولادی یا قالب فلزی مدولار بهترین گزینه هستند.
2. حجم و ابعاد پروژه
هرچه مساحت فونداسیون بیشتر باشد، نیاز به قالب های بیشتری خواهد بود و در نتیجه هزینه قالب بندی افزایش می یابد. پروژه های با فونداسیون گسترده یا پی های عمیق معمولاً هزینه بیشتری دارند.
میزان پیچیدگی طرح: در پروژههایی که نیاز به قالب های خاص و پیچیده دارند، قیمت بالاتر خواهد بود.
3. نوع بتن و شرایط محیطی
- نوع بتن: استفاده از بتنهایی با ویژگیهای خاص مانند بتن ضدآب یا بتن با استحکام بالا میتواند هزینه قالب بندی را تحت تأثیر قرار دهد.
- شرایط محیطی: اگر پروژه در مناطق با شرایط جوی خاص (مثل رطوبت زیاد یا دماهای بالا) باشد، ممکن است نیاز به استفاده از مواد خاص یا قالبهایی با مقاومت بیشتر باشد که این نیز هزینه ها را افزایش میدهد.
4. هزینه نیروی کار
هزینه نیروی کار یکی از عوامل مهم در قیمت قالب بندی فونداسیون است. در پروژه های بزرگ یا پیچیده، تعداد کارگران و مدت زمان اجرای کار افزایش می یابد.
دستمزد پیمانکاران نیز می تواند در قیمت گذاری تاثیرگذار باشد، به ویژه اگر نیاز به تخصص خاصی برای نصب قالب ها وجود داشته باشد.
5. موقعیت جغرافیایی
هزینه های پروژه ممکن است در مناطق مختلف جغرافیایی متفاوت باشد. در مناطق شهری یا مناطقی که دسترسی به مواد و تجهیزات سخت تر است، هزینه ها معمولاً بیشتر از مناطق دورافتاده خواهند بود.
هزینه حمل و نقل: انتقال قالب ها و مصالح به محل پروژه نیز هزینه بردار است.
قیمت قالب بندی چوبی فونداسیون
قیمت قالب بندی چوبی فونداسیون به عوامل متعددی مانند نوع چوب مصرفی، ضخامت تخته ها، ابعاد و حجم پروژه، هزینه نیروی کار و موقعیت جغرافیایی پروژه بستگی دارد. به طور کلی، هزینه قالب بندی چوبی نسبت به قالب بندی فلزی کمتر است، اما به دلیل استهلاک بالای چوب و نیاز به تعویض های مکرر، این روش برای پروژه های بلندمدت چندان مناسب نیست.
نتیجه گیری
قالب بندی فونداسیون یکی از مراحل کلیدی و غیرقابل چشم پوشی در اجرای هر سازه، از پروژه های کوچک گرفته تا سازه های بزرگ صنعتی، به شمار می رود. استفاده از قالب های مقاوم، تراز و باکیفیت در قالب بندی فونداسیون، علاوه بر تضمین ابعاد دقیق پی، باعث افزایش دوام و عمر مفید سازه میشود و هزینه های تعمیر و نگهداری آینده را کاهش می دهد. انتخاب صحیح نوع قالب و اجرای اصولی قالب بندی فونداسیون، سرمایه گذاری مطمئنی است که از بروز مشکلات سازه ای و خسارات مالی در آینده جلوگیری می کند.
سوالات متداول قالب بندی فونداسیون
قالب بندی فونداسیون چیست؟
قالب بندی فونداسیون به فرآیند نصب چهارچوب موقت گفته میشود که برای شکلدهی به بتن تازه پی ساختمان استفاده میشود و به حفظ ابعاد، تراز و استحکام بتن کمک میکند.
بهترین نوع قالب بندی فونداسیون کدام است؟
انتخاب بهترین نوع قالب بندی فونداسیون بستگی به ابعاد پروژه، بودجه و شرایط محیطی دارد. قالب های فلزی و فولادی دوام و استحکام بالاتری دارند، اما قالب های چوبی برای پروژه های کوچک و کوتاه مدت مقرون به صرفه تر هستند.
مدت زمان لازم برای قالببرداری فونداسیون چقدر است؟
معمولاً قالب ها ۲۴ تا ۴۸ ساعت پس از بتن ریزی قابل بازکردن هستند، اما این زمان بسته به دمای هوا، نوع بتن و شرایط محیطی متغیر است.
چه نکاتی در قالب بندی فونداسیون باید رعایت شود؟
از نکات مهم قالب بندی فونداسیون می توان به تراز بودن قالب ها، مهاربندی مناسب، جلوگیری از نشت دوغاب بتن و استفاده از قالب های مقاوم اشاره کرد.
قیمت قالب بندی فونداسیون چگونه محاسبه میشود؟
قیمت قالب بندی فونداسیون بستگی به نوع قالب (چوبی، فلزی، فولادی)، متراژ پروژه، کیفیت مصالح و هزینه نیروی کار دارد.
