اسکافولد مثلثی یا داربست مثلثی چیست؟

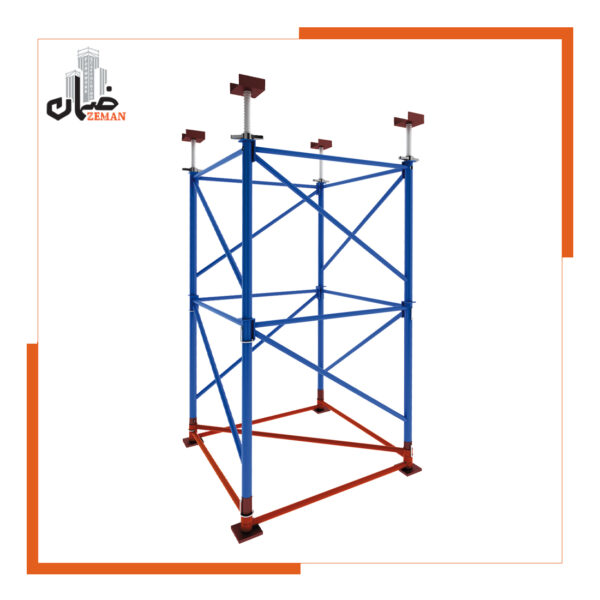

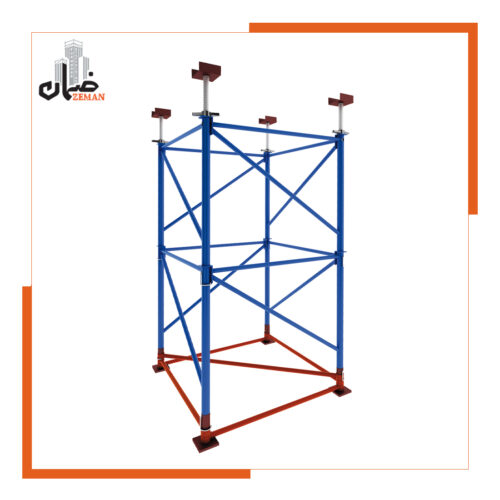

اسکافولد مثلثی با نام داربست شورینگ یا شورینگ مثلثی نیز شناخته می‌شود. این داربست از مقاطعی با شکل مثلث ساخته می‌شود که این مقاطع، تشکیل فریم‌های مربعی شکل با طول ضلع ۱۲۰ سانتی‌متر را می‌دهند. داربست مثلثی با استفاده از صفحات کفی، میل مهار افقی و قطری، جک و پیچ تنظیم ساخته می‌شود که کار تنظیم ارتفاع داربست با استفاده از جک انجام می‌شود.

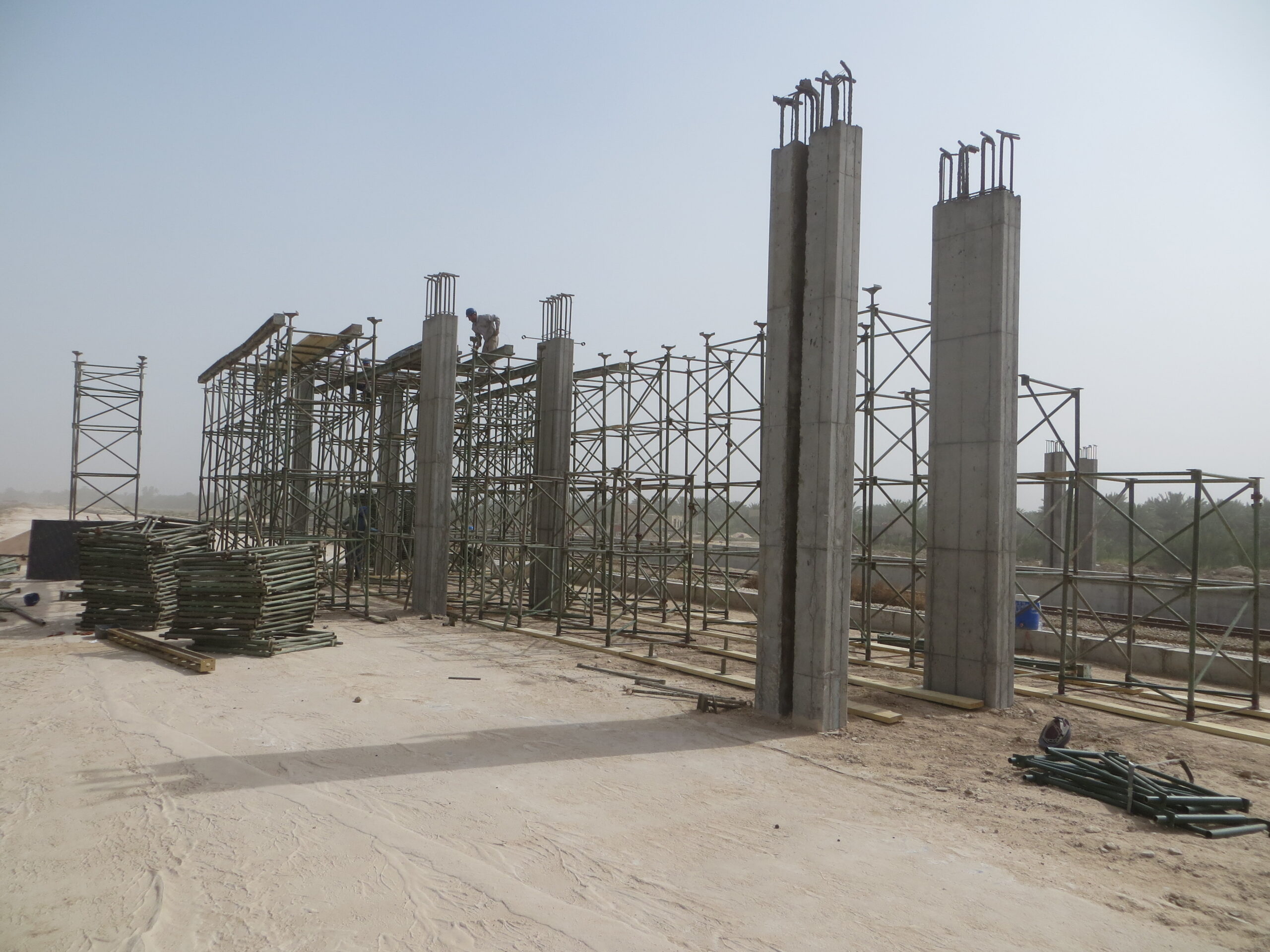

این نوع داربست بیشتر برای زیرسازی سازه‌های بتنی سنگین و مرتفع مثل پل‌های ماشین‌رو یا سقف‌های دال بتنی کاربرد دارد. علاوه بر این ممکن است از این داربست برای کار در ارتفاع نیز استفاده شود که در این کاربرد، باید استحکام زمین زیر داربست را حتماً در نظر گرفت. نصب داربست مثلثی با سرعت بیشتری نسبت به سایر انواع داربست انجام می‌شود و نیاز به نیروی متخصص ندارد. همچنین برای نصب آن به نیروی انسانی کمتری احتیاج است

داربست شورینگ چیست؟

معمولاً از داربست به عنوان یک سازه موقت در ساخت‌وساز استفاده می‌شود و از آن‌ها بیشتر به عنوان ابزاری برای ساخت سکوی کار و دسترسی به ارتفاع بلند استفاده می‌کنند. از داربست‌ها به عنوان زیرسازی یا پشت‌بند در قالب‌بندی هم استفاده می‌شود. داربست شورینگ نیز یکی از انواع داربست است که از آن برای زیرسازی پروژه‌های بتنی سنگین و بزرگ استفاده می‌شود. داربست شورینگ از به هم پیوستن فریم‌های مثلثی ساخته می‌شود و به همین دلیل به آن شورینگ مثلثی هم می‌گویند. در صورتی‌که داربست شورینگ به‌درستی اجرا شود، تحمل بار نقطه‌ای بالایی خواهد داشت و می‌تواند باری معادل ۱۳ تن را به ازای هر مترمربع تحمل کند

داربست فلزی دارای انواع مختلفی است که یکی از آن‌ها شورینگ مثلثی شکل است. این نوع از داربست ها با نام های دیگری همچون داربست، مثلثی، اسکافلد و.. شناخته می‌شوند. معمولا از اسکافلد شورینگ در بخش های از ساختمان جهت کفرآز بندی و اجرای سقف استفاده می‌کنند. انتخاب این نوع اسکافلد در سازه های سنگین می‌تواند بسیار مناسب باشد. یکی از مهور های مهم ساخت سازه های بتنی انتخاب دقیق و با کیفیت انواع اسکافلد های برای ثبات در سازه می باشد که از میزان تحمل و باربری بسیار بالایی برخوردار باشد

اصولا داربست مثلثی به عنوان یک سازه موقت در اجرای پروژه های بزرگ استفاده می شود. نحوه قرار گرفتن اجزاء داربست در باربری و میزان تحمل وزن سازه تاثیر مستقیم دارد. شورینگ دارای چهار قسمت است که به صورت نری و مادگی بهم اتصال پیدا می‌کنند. اصلی ترین وظیفه آن‌ها حفظ شکل سازه تا شکل گیری کامل بتن است. برای پیاده سازی و اجرای این نوع از داربست‌ها نیازی به کارگر ماهر نیست و با داشتن اطلاعات کافی از نحوه نصب داربست می‌توان اقدام به اجرای آن کرد

داربست شورینگ چه اجزایی دارد؟

شناخت اجزای داربست شورینگ به شما کمک می‌کند تا هنگام خرید با دقت عمل کنید و از ضرر و زیان‌های مالی و جانی، جلوگیری کنید. فریم‌های اسکافلد شورینگ در اضلاع ۵۰، ۷۵ و ۱۰۰ سانتی‌متری و با عرض ثابت ۱۲۰ سانتی‌متری تولید می‌شوند و لوله‌های سازنده‌ آن‌ها نباید از نوع درزدار باشند. لوله‌های داربست درزدار قدرت باربری پایینی دارند و امکان فروپاشی آن‌ها در پروژه‌های سنگین وجود دارد. سایر اجزای داربست شورینگ به شرح زیر است:

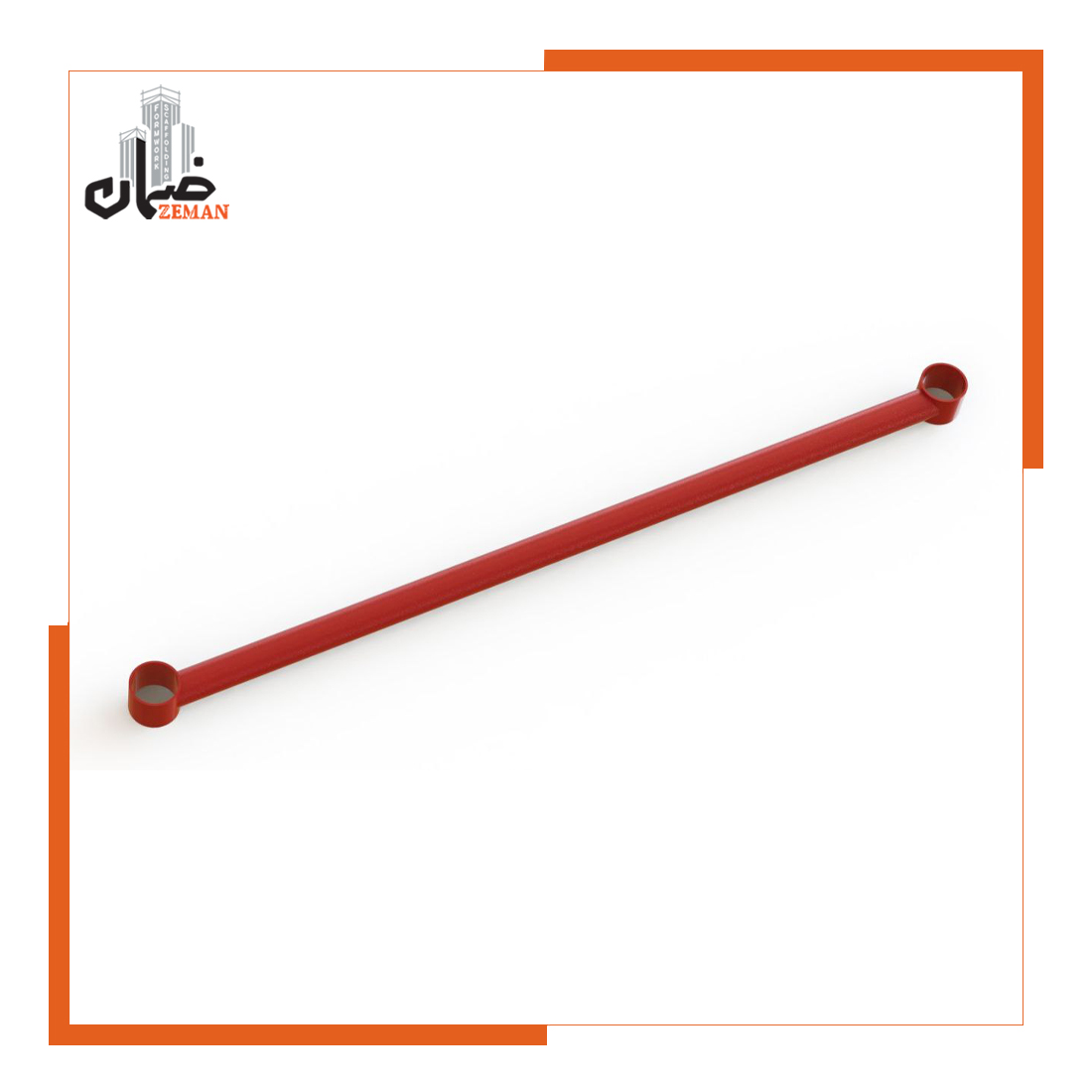

• مهار ضلعی
• مهار قطری
• سر جک قابل رگلاژ
• پیچ تنظیم

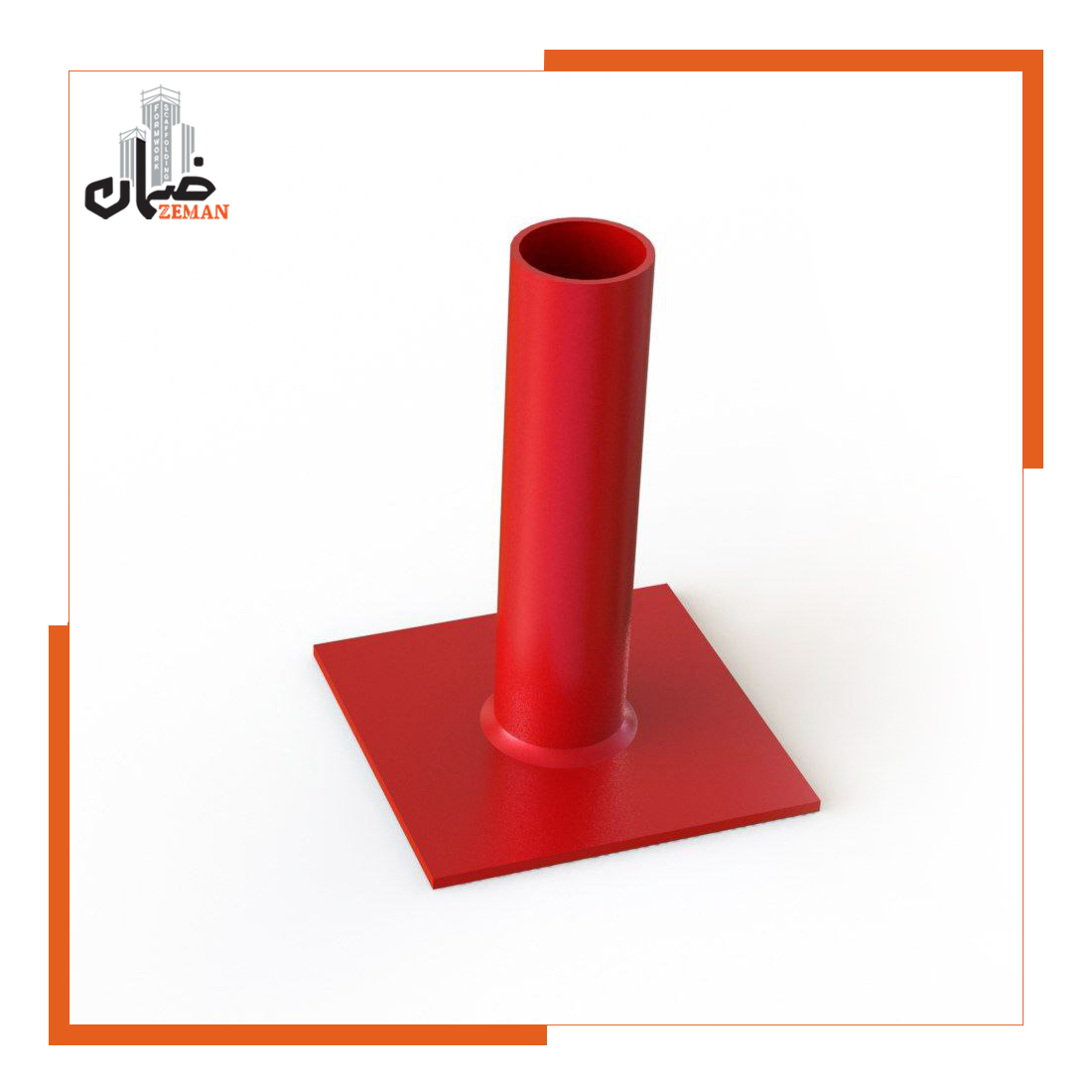

• پاشنه

نحوه بستن داربست مثلثی

نصب صحیح داربست مثلثی اهمیت زیادی دارد، زیرا هرگونه خطا در بستن آن می تواند ایمنی کارگران را به خطر بیندازد. نحوه بستن داربست مثلثی به صورت زیر است:

مرحله اول: آماده سازی محل نصب

ابتدا باید سطح زمین که داربست روی آن نصب می شود، کاملاً تراز و مستحکم باشد. در صورت ناصاف بودن زمین، از صفحات فلزی برای ایجاد تعادل استفاده می شود.

مرحله دوم: مونتاژ فریم های مثلثی

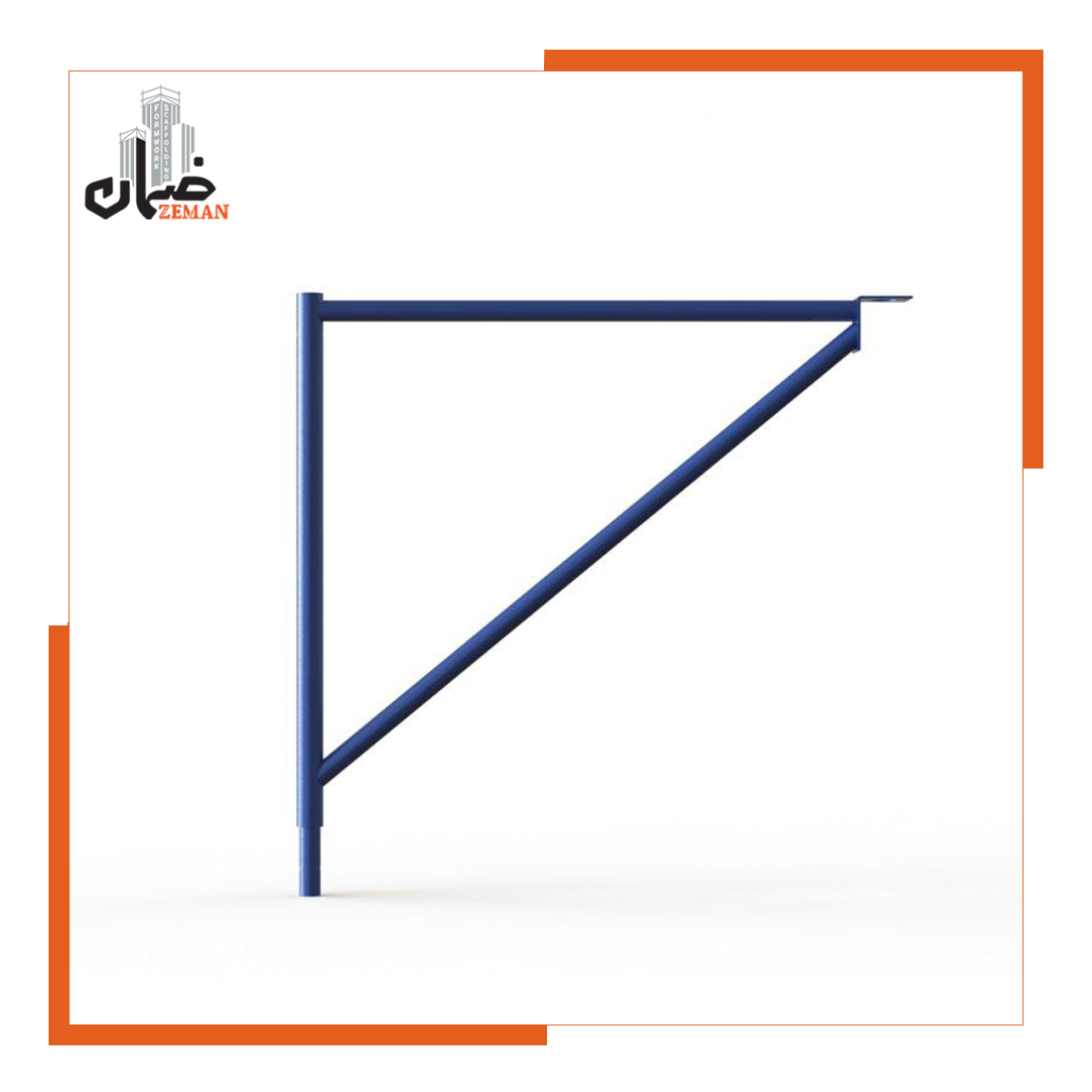

فریم های فلزی مثلثی که از قبل آماده شده اند، کنار هم قرار می گیرند. این فریم ها معمولاً از جنس فولاد مقاوم ساخته شده اند تا استحکام کافی داشته باشند.

مرحله سوم: اتصال فریم ها به یکدیگر

فریم های مثلثی با استفاده از پین و مغزی به هم متصل شده و یک ساختار مستحکم ایجاد می کنند. در این مرحله، بررسی دقیق اتصالات و اطمینان از استحکام آن ها ضروری است.

مرحله چهارم: نصب پایه های قابل تنظیم

در پایین ترین قسمت داربست، پایه های قابل تنظیم نصب می شوند تا ارتفاع و تعادل کل سازه تنظیم شود. این پایه ها نقش مهمی در توزیع یکنواخت وزن و افزایش پایداری داربست دارند.

مرحله آخر: کنترل نهایی و ایمنی

پس از تکمیل مراحل نصب، باید تمام بخش های داربست بررسی شوند تا از استحکام اتصالات و تعادل سازه مطمئن شویم. همچنین استفاده از تجهیزات ایمنی مانند مهارهای کمربندی برای کارگران الزامی است

نصب و اجرای کفراژ با استفاده از داربست مثلثی

قبل از اجرا، چیدمان داربست‌های مثلثی با توجه به نقشه صورت می‌گیرد. با توجه با ضخامت بتن ریزی سقف فاصله برجک‌های داربست‌ مثلثی از یکدیگر مشخص می‌شود. هرچه ضخامت بتن ریزی زیاد باشد، برجک‌ها با فاصله کم‌تری از یکدیگر نصب می‌شوند. امکان بتن ریزی سقف با پلی وود و یا ورق فلزی با استفاده از اسکافلد مثلثی وجود دارد.
فریم‌های داربست مثلثی بدون نیاز به اتصالات اضافی به راحتی قابل مونتاژ هستند. برای نصب اسکافلد مثلثی نیاز به آچارهای سنگین و ابزارآلات متنوع ندارید. این نوع کفراژ در ساخت تقاطع‌های غیر هم سطح کاربرد زیادی دارد.

مزایای اسکافلد فریم مثلثی

• قابل اجرا برای انواع سازه
• دارای ساختار مدولار
• امکان تغییر در چیدمان برای ضخامت‌های مختلف بتن ریزی
• سرعت اجرای بالا
• جایگزین مناسب برای جک‌های سقفی غیر استاندارد و بلند
• امکان مونتاژ بدون نیاز به اتصالات اضافی

داربست امگا مثلثی چیست و چه تفاوتی با داربست مثلثی ساده دارد؟

داربست امگا، در ساخت و ساز های ساختمانی برای قالب بندی سقف به صورت ایمن و مطمئن مورد استفاده قرار می‌گیرد. این داربست‌ها از پر مصرف‌ترین تجهیزات قالب بندی هستند که بیشتر برای کفراژ بندی ارتفاع های بیش از چهار متر استفاده می‌شوند. داربست‌های امگا تحت عنوان اسکافلد مثلثی، شورینگ و همچنین فریم مثلثی نیز شناخته می‌شوند که با بکارگیری آن‌ها می‌توان انواع سقف‌ها را در هر ارتفاعی قالب بندی و اجرا کرد. نصب و اجرای داربست امگا به صورت نری و مادگی است و بدون نیاز به ابزار خاصی می‌توان آن‌ها را تا ارتفاع مد نظر اجرا کرد.

داربست مثلثی ساده سال‌ هاست که به عنوان یک راه‌حل قابل اعتماد برای کفراژبندی استفاده می‌شود. اما داربست امگا با ایجاد چند بهبود کلیدی و مهندسی‌شده، این سیستم را یک سطح ارتقا داده است:

• ظرفیت باربری بالاتر: فریم‌های داربست امگا از لوله‌هایی با ضخامت بیشتر (معمولاً ۳ میلی‌متر) ساخته شده و طراحی اتصالات در آن بهینه‌سازی شده است. این به معنای توانایی تحمل بارهای عمودی سنگین‌تر در هر متر مربع است.
• سیستم قفل شوندگی سریع‌تر و ایمن‌تر: پین‌های اتصال در سیستم امگا (که به پین امگا معروف است) به گونه‌ای طراحی شده‌اند که با سرعت و سهولت بیشتری در جای خود قفل می‌شوند. این امر هم سرعت مونتاژ را افزایش داده و هم ریسک خطای انسانی را کاهش می‌دهد.
• افزایش پایداری جانبی: طراحی فریم‌ها و مهارهای افقی و قطری در سیستم امگا مثلثی، صلبیت و پایداری کل شبکه داربست را در برابر نیروهای جانبی افزایش می‌دهد.

به طور خلاصه، داربست امگا همان استحکام و سادگی داربست مثلثی را دارد، اما با قدرت و سرعتی بیشتر و میتوان وبژگی های اساسی زیر را برای آن برشمرد

• اتصال آسان و سریع قطعات مثلثی بدون نیاز به ابزار ویژه
• سبک و قابل حمل، مناسب پروژه‌های قالب‌بندی سقف بتنی
• تولید در ارتفاع‌های ۵۰، ۷۵ و ۱۰۰ سانتی‌متر با قابلیت تنظیم دلخواه
• ظرفیت باربری بالا و صلبیت مناسب در سازه‌های سنگین
• نصب ساده با تعداد کم قطعات و باز و بسته شدن سریع
• مناسب برای قالب‌بندی دال‌ها، تیرها و سازه‌های مرتفع
• انعطاف‌پذیری بالا در طراحی پلان و ارتفاع داربست

کاربردهای تخصصی: کجا باید از داربست امگا استفاده کرد؟

• کفراژبندی عرشه پل‌ها: برای تحمل وزن بسیار زیاد بتن و ماشین‌آلات در پروژه‌های پل‌سازی.
• سقف‌های مرتفع و با ضخامت زیاد: مانند سقف مراکز تجاری، پارکینگ‌های طبقاتی و سالن‌های صنعتی.
• سازه‌های خاص و سنگین: در پروژه‌هایی که بارهای متمرکز و سنگین بر روی داربست اعمال می‌شود.
• جایگزین اقتصادی برای جک‌های سقفی: در سقف‌هایی که استفاده از جک‌های سقفی به تنهایی کافی یا ایمن نیست.

در مورد Triangular modular scaffold داربست مدولار مثلثی (داربست امگا مثلثی) بیشتر بدانید

داربسـت مـدولار مثلثـی از بـه هـم پیوسـتن اِلمان هـای مثلثـی بـه وجـود می آیـد. ایـن اِلمان هـا به راحتی و بـدون نیاز به ابزار خـاص و نیروی متخصص روی هـم سـوار شـده و یک داربسـت سـبک و محکـم را ایجاد می نمایـد.این داربسـت به دلیل سـبکی وزن الِمان های آن و آسـانی نصـب و ظرفیت باربری زیاد، کاربرد بسـیار وسـیعی در اجرای انواع سـقف های بتنی پیدا کرده اسـت. در هـر سـازه ای کـه بـرای قالب بنـدی نیاز به ایجاد سـطحی باربـر در ارتفاع زیـاد باشـد، اسـتفاده از داربسـت مثلثـی از لحـاظ اجرایی و اقتصـادی توصیه می گـردد.

اِلمان هـای داربسـت مثلثـی در ارتفـاع 50 و 75 و100 سـانتیمتر تولیـد می شـود کـه بـا اسـتفاده از آن هـا می تـوان از ایـن سیسـتم داربسـت در هـر ارتفاعـی کـه مـورد نظـر باشـد اسـتفاده نمـود. اِلمان هـای داربسـت مثلثی با توجـه بـه هندسـه در پلان قابلیت اتصال به دو شـکل مربعـی و مثلثی و نهایتاً دسـت یافتـن بـه باربری هـای متفـاوت را دارا می باشـد. در قالب بندی دال ها و تیرها و همچنین قالب بندی سـازه های سـنگین که دارای دال هـای بتنـی خـاص و مرتفـع می باشـد، اسـتفاده از داربسـت با توجه بـه سـنگینی نسـبی دال هـا الزامی می باشـد.

اسـتفاده از داربسـت های مدولار تسـهیلاتی را بـرای اجـرای کار فراهـم مـی آورد. برپایـی ایـن نوع داربسـت ها سـاده اسـت. ایـن داربسـت ها کـه از تعـداد کمـی قطعه تشـکیل شـده اسـت بـه دلیـل سـبکی، به سـرعت و سـادگی به یکدیگر متصـل می گـردد. این نوع داربسـت به دلیل شـکل سـازه ای آن، دارای صلبیت و ظرفیت باربری بالا بوده و بـه راحتـی قابـل تنظیـم می باشـد. همچنین باز نمـودن این قطعات سـریع و آسـان می باشد.

جدول مشخصات فنی و مقایسه‌ای

راهنمای گام به گام نصب داربست امگا مثلثی

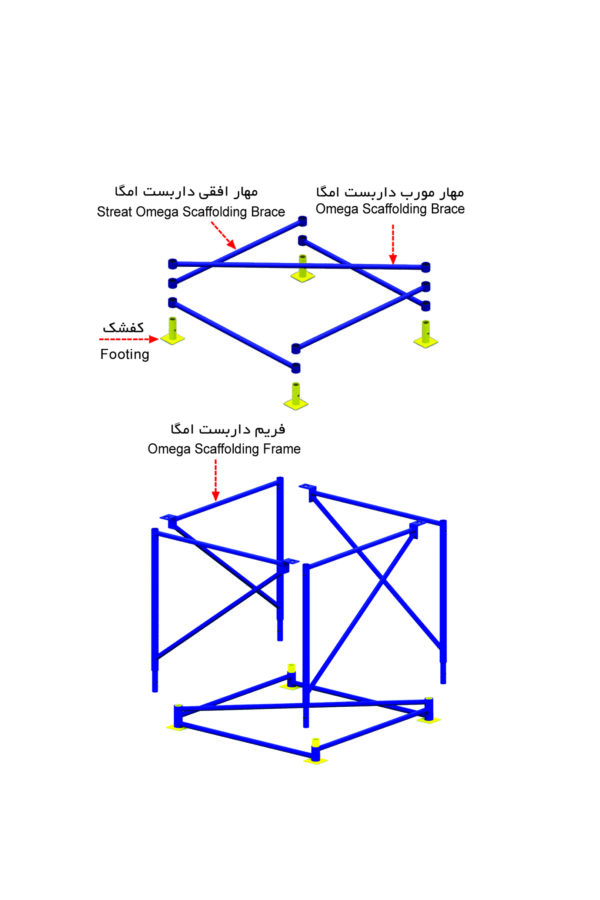

• زیرسازی و تراز کردن: ابتدا کفشک‌ها (پایه جک‌های قابل رگلاژ) را روی سطح محکم و تراز قرار دهید.
• قرار دادن فریم اول: اولین ردیف از فریم‌های امگا را روی کفشک‌ها سوار کنید.
• اتصال مهارها: فریم‌ها را با استفاده از مهارهای افقی و ضربدری به یکدیگر متصل کنید تا یک شبکه پایدار ایجاد شود.
• افزایش ارتفاع: فریم‌های بعدی را با استفاده از پین امگا به صورت عمودی روی ردیف اول سوار کنید.
• تکرار مهاربندی: عملیات مهاربندی را در هر طبقه تکرار کنید.
• نصب سرجک‌ها: در بالاترین تراز، سرجک‌های قابل رگلاژ (U-Head) را برای قرارگیری تیرها و پروفیل‌های زیر سقف نصب کنید.

سوالات متداول (FAQ)

آیا می‌توان قطعات داربست امگا را با داربست مثلثی ساده ترکیب کرد؟

خیر. به دلیل تفاوت در ابعاد دقیق و سیستم پین‌ها، برای حفظ ایمنی و یکپارچگی سازه، توصیه اکید می‌شود که این دو سیستم با یکدیگر ترکیب نشوند.

قیمت داربست امگا چقدر با نوع ساده تفاوت دارد؟

به دلیل استفاده از متریال بیشتر و ضخامت بالاتر، قیمت اولیه داربست امگا کمی بالاتر از نوع ساده است. اما این هزینه اضافی با افزایش سرعت اجرا، کاهش نیاز به نیروی کار و افزایش ایمنی، در هزینه تمام شده پروژه جبران می‌شود.
