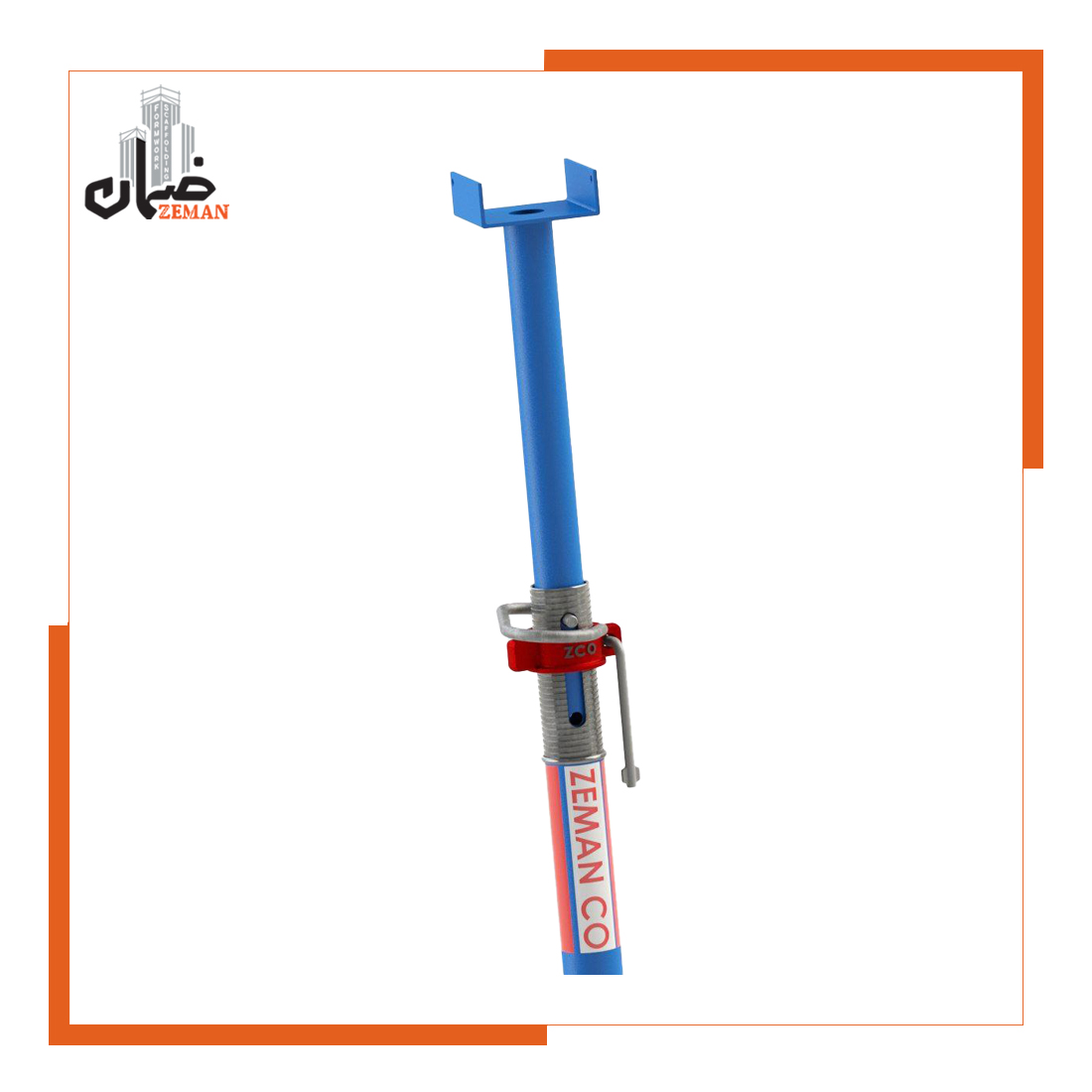

جک یو (U Head)
جک یو هد که با نام های تخصصی سر یو و U Head Jack نیز شناخته میشود، ابزاری تخصصی برای نگهداری ایمن و پایدار تیرهای افقی در سیستم های قالب بندی است. طراحی منحصربه فرد سرجک U شکل این محصول، به گونه ای است که تیرهای اصلی، سولجرهای فلزی یا الوارهای چوبی را به طور کامل در بر گرفته و از هرگونه چرخش یا لغزش جانبی آنها جلوگیری میکند. استفاده از جک سر یو، دقت و ایمنی را در اجرای سقف ها و دال هایی که بر پایه‌ی تیرهای باربر اصلی بنا میشوند، تضمین میکند.
جک یو (U Head)
جک یو / سر یو (U Head Jack)
جک یو هد، که با نام های سر یو، U-Head Jack یا جک سر U نیز شناخته میشود، ابزاری تخصصی در صنعت ساختمان سازی است. این قطعه در بالای جک های سقفی یا لوله های داربست نصب میشود و وظیفه اصلی آن نگهداری پایدار تیرهای افقی (مانند تیرچه های چوبی، سولجرهای فلزی یا الوارهای H20) است. طراحی U شکل سر جک، تیر را کاملاً در بر میگیرد و از هرگونه جابه جایی جانبی جلوگیری میکند. در پروژه های عمرانی، جایی که ایمنی و دقت حیاتی است، استفاده از جک یو هد ریسک ریزش قالب ها را کاهش میدهد.
بر اساس اطلاعات فنی از منابع معتبر، جک یو هد برای تحمل بارهای سنگین مانند دال های بتنی، سازه های پیش ساخته و تیرهای فولادی ایده آل است. این ابزار از فولاد مرغوب Q235/Q345 ساخته شده و با پوشش گالوانیزه، در برابر خوردگی مقاوم است. در ایران، شرکت هایی مانند شرکت ضمان این محصول را با استانداردهای ISO تولید میکنند. اگر به دنبال خرید جک یو هد ارزان هستید، مدل های ثابت برای پروژه های ساده و مدل های تنظیم پذیر برای کارهای دقیق تر مناسب اند.
جک یو (U Head Jack) یکی از اجزای مهم در قالب بندی و اجرای سقف های بتنی در پروژه های ساختمانی است. این جک ها در بالای جک های سقفی یا روی داربست ها نصب میشوند و وظیفه اصلی آن ها نگه داشتن تیرهای چوبی (تیرچه یا سولجر) به صورت پایدار و ایمن است.

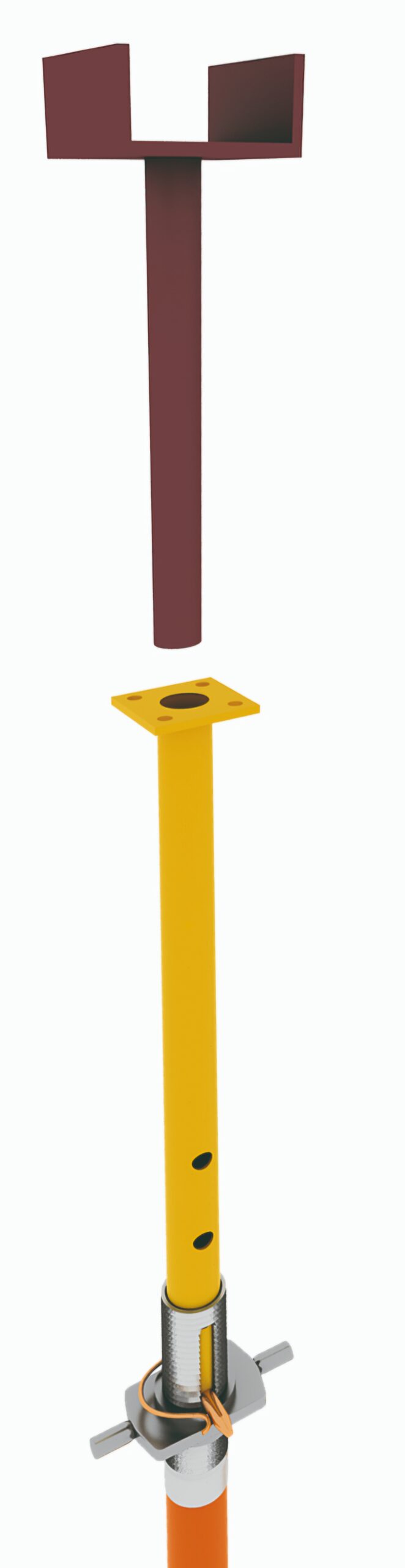

- ساختار جک یو سر U شکل: بخش بالایی جک به شکل حرف انگلیسی “U” طراحی شده است که دو بال دارد و میتواند به خوبی تیرها را در خود نگه دارد.
- پیچ تنظیم: در برخی مدل ها، جک یو دارای پیچ تنظیم ارتفاع است تا بتوان ارتفاع آن را با دقت بیشتری تنظیم کرد.
- بدنه یا پایه: معمولاً روی جک سقفی یا روی لوله های داربست نصب میشود.
مشخصات فنی جک یو هد
مشخصات فنی دقیق جک یو هد بر اساس استانداردهای بین المللی و داده های تولیدکنندگان ایرانی تنظیم شده است. جدول زیر مقایسه ای از مدل های رایج ارائه میدهد:
| مشخصه | مدل ثابت | مدل تنظیم پذیر(پیچ‌دار) | توضیحات |
| جنس | فولاد گالوانیزه Q235 | فولاد گالوانیزه Q345 | مقاوم در برابر زنگ زدگی و فشار |
| ارتفاع قابل تنظیم | بدون تنظیم (ثابت) | 30-60 سانتی‌متر | با پیچ رزوه ای برای تراز دقیق |
| ظرفیت باربری | تا 4 تن | تا 5 تن | بسته به ضخامت لوله |
| وزن تقریبی | 5-7 کیلوگرم | 8-10 کیلوگرم | سبک برای حمل آسان |
| ضخامت ورق سر U | 4 میلی متر | 5 میلی متر | جلوگیری از تغییر شکل تحت بار |
| قطر لوله | 32-38 میلی متر | 34-36 میلی متر | لوله های سنگین برای دوام بیشتر |
| استاندارد | ISO 9001 | 9001ISO و CE | تضمین کیفیت و ایمنی |
ویژگی های جک یو نگهداری پایدار تیرها
شکل U باعث میشود تیرهای چوبی یا فلزی روی آن لیز نخورند.
- افزایش ایمنی سقف بندی: از ریزش قالب سقف یا جابجایی تیر جلوگیری میکند.
- نصب آسان: به راحتی روی جک ها یا داربست قرار میگیرد و با گوه یا پین فیکس میشود.
انواع جک یو
- جک یو ثابت: بدون پیچ تنظیم، برای مواردی که نیاز به تغییر ارتفاع نیست.
- جک یو با پیچ تنظیم: امکان تنظیم دقیق‌تر ارتفاع و تراز کردن قالب ها را فراهم میکند.
- کاربردها: نگهداری تیرچه در سقف های تیرچه بلوک استفاده در قالب بندی سقف های بتنی اتصال تیر به جک سقفی برای پایداری بیشتر.
ویژگی های کلیدی جک یو (U Head Jack):
- قطعه ای ضروری برای نگهداری ایمن تیرهای چوبی یا فلزی در قالب بندی سقف های بتنی
- طراحی سر U شکل برای جلوگیری از لغزش تیرچه یا سولجر در حین اجرا
- نصب آسان بر روی جک سقفی یا داربست با استفاده از پین یا گوه
- در مدل های پیچ دار، امکان تنظیم دقیق ارتفاع برای تراز بهتر قالب ها
- افزایش ایمنی سقف بندی و جلوگیری از جابه جایی یا ریزش قالب ها
- قابل استفاده در سیستم های سقف تیرچه بلوک، تیر تخت، یا قالب بندی تونلی
- عرضه در دو نوع ثابت و تنظیم پذیر، متناسب با نیاز پروژه های مختلف عمرانی
کاربرد تخصصی جک سر یو در قالب بندی:
این جک یک ابزار دقیق برای وظایف مشخص است و جایگزین مناسبی برای جک های دیگر در این موارد نیست:
- نگهداری تیرهای اصلی (شاه تیرها) در زیر سقف های دال بتنی
- استفاده به عنوان تکیه گاه اصلی و مطمئن برای سولجرهای فلزی
- حمایت از تیرهای چوبی سنگین (الوار) و تیرهای مهندسی شده H20
- ایجاد تکیه گاه های موقت برای تیرهای پیش ساخته در حین عملیات نصب
چرا U Head Jack ضمان، بهترین انتخاب برای نگهداری تیرهاست؟
یک تیر سنگین، نیازمند یک تکیه‌گاه قابل اعتماد است. شرکت ضمان با درک این مسئولیت، جک های سر یو خود را با بالاترین استانداردها تولید میکند:
- سرجک U شکل از ورق ضخیم و استاندارد: برخلاف سرجک های ضعیف که زیر بار سنگین تیرها دچار تغییر شکل یا خمیدگی میشوند، سر یو در جک‌های ضمان از ورق فولادی با ضخامت بالا (معمولاً ۴ میلی‌متر) ساخته میشود. این ساختار، یکپارچگی خود را حفظ کرده و یک نشیمن‌گاه کاملاً ایمن برای تیر فراهم میکند.
- جوشکاری نفوذی CO2، تضمین اتصال سرجک: مهم ترین و حساس ترین نقطه در این جک، محل اتصال “سر یو” به لوله داخلی است. ما این اتصال حیاتی را با جوشکاری کامل و نفوذی CO2 انجام میدهیم تا در برابر نیروهای برشی و فشاری شدید، حداکثر مقاومت را داشته باشد و هرگز دچار شکستگی نشود.
- بدنه مستحکم و قابل اعتماد: بدنه اصلی جک های یو ما نیز مطابق با استانداردهای کیفی شرکت ضمان از لوله های سنگین با ضخامت ۲.۵ میلی متر ساخته شده و مجهز به رزوه دقیق و مهره چدنی نشکن است که ایمنی و دوام محصول را تضمین میکند.
جدول مشخصات فنی جک سر یو (U Head) ضمان
| مشخصه فنی | مقدار استاندارد |
| ارتفاع استاندارد | ۳.۵ متر (سایزهای دیگر قابل تولید است) |
| وزن جک (مدل سنگین) | حدود ۱۴.۵ کیلوگرم |
| نوع سرجک | یو شکل (U-Head) |
| عرض داخلی سر یو | ۱۰ سانتی‌متر (سایزهای دیگر قابل سفارش) |
| ارتفاع دیواره سر یو | ۱۰ سانتی‌متر |
| ضخامت ورق سر یو | ۴ میلی‌متر |
| ضخامت لوله‌ها | ۲.۵ میلی‌متر (بیرونی و داخلی) |
| نوع مهره | چدن نشکن (داکتیل) |
راهنمای انتخاب و خرید جک یو (سر یو)
هنگام سفارش جک یو، علاوه بر ارتفاع مورد نیاز، ابعاد تیر یا سولجری که قصد استفاده از آن را دارید، مشخص کنید. کارشناسان ما در شرکت ضمان می‌توانند جک هایی با ابعاد دقیق “سر یو” متناسب با نیاز شما تولید کنند تا بهترین و ایمن ترین انطباق بین جک و تیر حاصل شود.
برای دریافت مشاوره فنی، اطلاع از قیمت U Head Jack و ثبت سفارش، با واحد فروش ما تماس بگیرید.
مقایسه جک یو هد با سایر جک ها
| نوع جک | کاربرد اصلی | مزایا | معایب | قیمت تقریبی (1404) |
| جک یو هد | نگهداری تیرهای منفرد | جلوگیری از لغزش، تنظیم دقیق | گران تر | 180,000-490,000 تومان |
| جک صلیبی | شبکه تیرها | سطح اتکا گسترده | کمتر انعطاف پذیر | 150,000-300,000 تومان |
| جک ساده (سر صاف) | حمایت عمومی | ارزان | ریسک لغزش بالا | 100,000-200,000 تومان |
| جک شاقول کننده | تراز دیوارها | پایداری جانبی | محدود به دیوار | 200,000-400,000 تومان |
سوالات متداول در مورد جک یو (سر یو)
۱. تفاوت جک سر یو با جک صلیب دار چیست؟
جک سر یو برای نگهداری یک تیر یا پروفیل منفرد طراحی شده و آن را کاملاً مهار میکند. در مقابل، جک صلیب دار برای نگهداری شبکه ای از تیرها یا پروفیل ها که روی هم قرار میگیرند، مناسب تر است و سطح اتکای گسترده تری دارد.
۲. آیا میتوان به جای جک یو از جک ساده استفاده کرد؟
این کار به هیچ عنوان توصیه نمیشود. جک ساده (سر صاف) هیچ گونه حفاظی در برابر لغزش یا چرخش تیر ندارد و استفاده از آن برای نگهداری تیرهای اصلی، یک ریسک ایمنی بزرگ محسوب میشود.
۳. “سر یو” به چه معناست؟
“سر یو” ترجمه فارسی عبارت “U-Head” است و به سرجک U شکل در بالای این نوع جک‌های تخصصی اشاره دارد که وظیفه آن در بر گرفتن و مهار کردن تیر است.
۴. هنگام سفارش جک یو چه اطلاعاتی باید ارائه دهم؟
علاوه بر ارتفاع و تعداد مورد نیاز، بسیار مهم است که عرض تیر، الوار یا سولجری که قرار است داخل سر یو قرار گیرد را مشخص کنید. این کار به ما کمک میکند تا محصولی با ابعاد دقیق و انطباق کامل برای شما تولید کنیم.
۵. کیفیت جوش در جک سر یو چقدر اهمیت دارد؟
اهمیت آن حیاتی است. تمام وزن و فشار تیر از طریق جوش اتصال سر یو به بدنه جک منتقل میشود. یک جوش ضعیف میتواند دچار شکستگی شده و منجر به فروریختن قالب شود. استفاده شرکت ضمان از جوش نفوذی CO2، ایمنی این نقطه اتصال حساس را تضمین میکند.
دریافت مشاوره تخصصی
کارشناسان فروش ما در ضمان آماده ارائه راهنمایی و مشاوره قبل از خرید شما می باشند.
