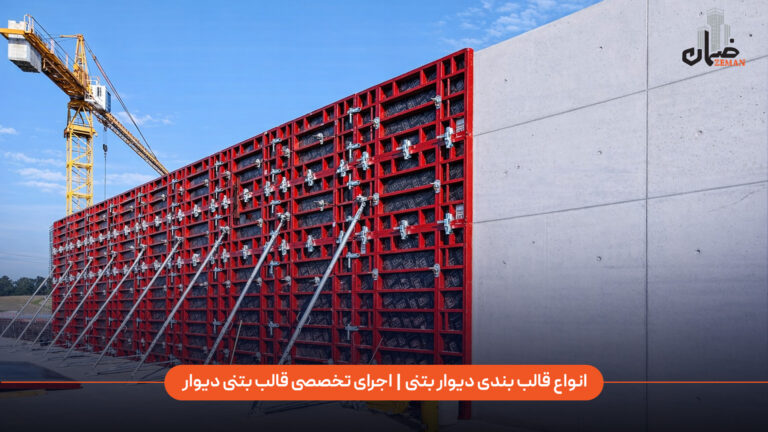

انواع قالب بندی دیوار بتنی | اجرای تخصصی قالب بتنی دیوار
چرا قالب بندی دیوارهای بتنی اهمیت حیاتی دارد؟
دیوارهای بتنی یکی از اصلی ترین اجزای سازه های عمرانی محسوب میشوند. از دیوارهای حائل در گودهای عمیق گرفته تا دیوارهای برشی، دیواره های تونل، شفت های تاسیساتی و دیوارهای پیرامونی، همه و همه نیازمند اجرای دقیق و مهندسی شده هستند. در این میان، قانواع قالب بندی دیوار بتنی نقشی تعیین کننده در کیفیت، ایمنی، سرعت اجرا و دوام نهایی سازه دارد.
قالب، صرفاً یک ابزار موقت برای نگه داشتن بتن تازه نیست؛ بلکه بخشی از فرآیند مهندسی ساخت به شمار میرود که مستقیماً بر شکل هندسی، مقاومت، یکنواختی سطح و حتی عملکرد سازه ای دیوار تأثیر میگذارد. هرگونه خطا در طراحی یا اجرای قالب بندی میتواند منجر به تغییر شکل دیوار، ترک خوردگی بتن، کاهش کیفیت سازه و حتی بروز حوادث کارگاهی شود.
با گسترش پروژه های عمرانی مدرن، روش های سنتی قالب بندی دیگر پاسخگوی نیازهای فنی و اجرایی نیستند. به همین دلیل، استفاده از سیستم های مهندسی شده و استاندارد در قالب بندی دیوار بتنی به یک ضرورت تبدیل شده است.
قالب بندی دیوار بتنی چیست؟
قالب بندی دیوار بتنی مجموعه ای از تجهیزات، اتصالات و سازه های موقتی است که برای شکل دهی، نگه داری و مهار بتن تازه تا زمان رسیدن به مقاومت کافی استفاده میشود. این سیستم، وظیفه دارد:
- فشار جانبی ناشی از بتن تازه را تحمل کند
- ابعاد و راستای دیوار را دقیقاً مطابق نقشه حفظ نماید
- از نشت شیره بتن جلوگیری کند
- ایمنی نیروهای اجرایی را تضمین نماید
قالب بندی دیوارها بسته به شرایط پروژه میتواند به صورت دوطرفه یا یک طرفه اجرا شود و اجزای آن بر اساس ارتفاع دیوار، سرعت بتن ریزی، نوع بتن و شرایط محیطی انتخاب میشوند.

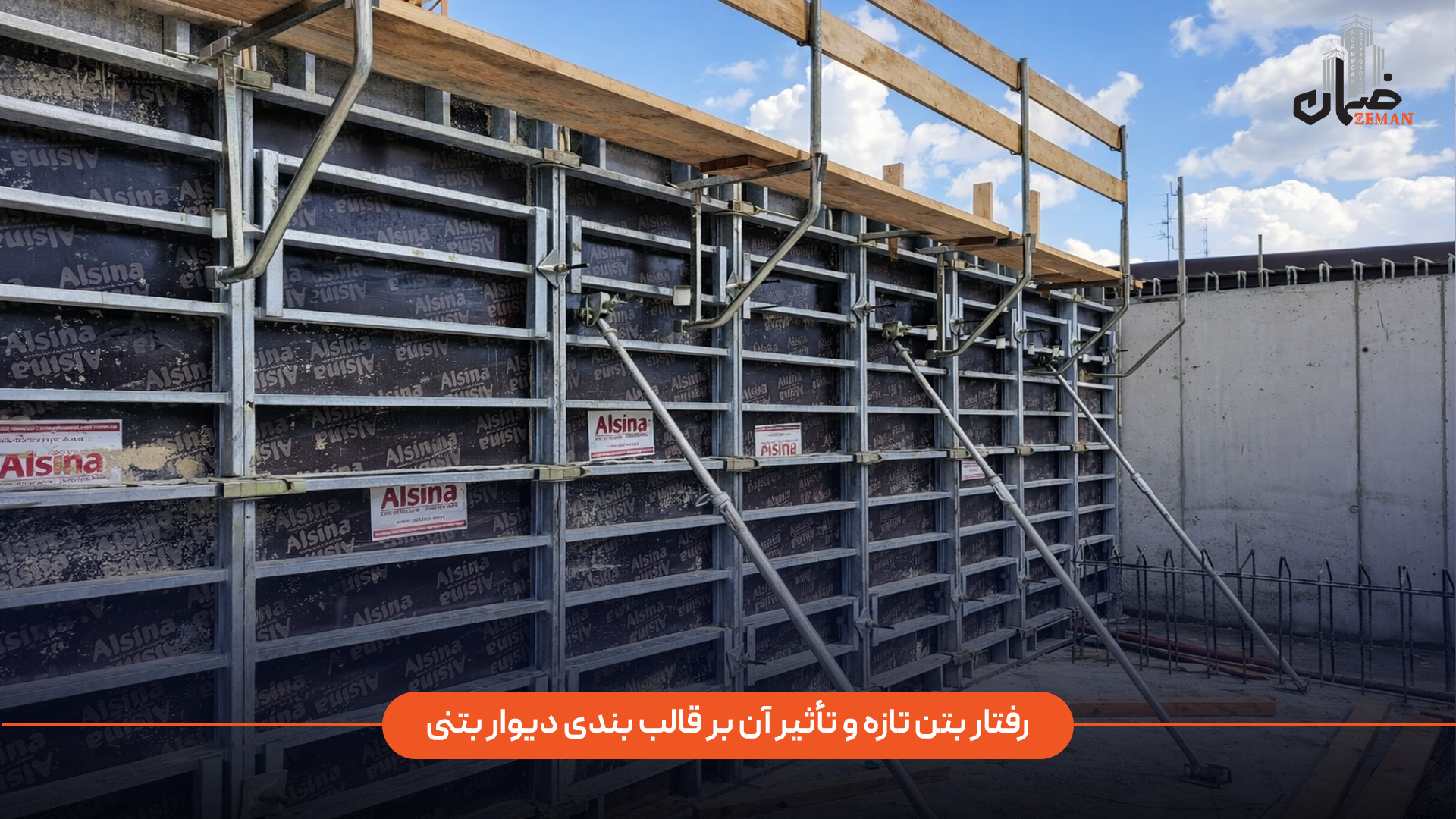

رفتار بتن تازه و تأثیر آن بر قالب بندی دیوار بتنی
برای درک اهمیت قالب بندی، ابتدا باید رفتار بتن تازه را شناخت. بتن تازه در زمان بتن ریزی، مانند یک سیال سنگین عمل میکند و فشار جانبی قابلتوجهی به سطوح جانبی وارد مینماید. این فشار:
- با افزایش ارتفاع دیوار افزایش می یابد
- به سرعت بتن ریزی وابسته است
- تحت تأثیر دمای محیط و اسلامپ بتن قرار دارد
در دیوارهای بتنی، این فشار جانبی عامل اصلی طراحی سیستم قالب بندی است. اگر قالب ظرفیت کافی نداشته باشد، خم شدگی پنل ها، باز شدن اتصالات یا حتی ریزش قالب رخ میدهد که پیامدهای جدی فنی و ایمنی به همراه خواهد داشت.
انواع قالب بندی دیوارهای بتنی قابل ارائه
قالب بندی دیوار دوطرفه (سیستم کلاسیک و اقتصادی): قالب بندی دوطرفه، متداول ترین روش اجرای دیوارهای بتنی است که در آن فشار بتن از طریق بولت های عبوری بین دو پنل مهار میشود.
کاربردها:
- دیوارهای سازه ای داخلی
- دیوارهای برشی
- دیوارهای محوطه و پیرامونی
ویژگی ها:
- نصب سریع
- قیمت اقتصادی
- استفاده از پنل های فلزی مدولار
- قابلیت استفاده مجدد در پروژه های مختلف
مناسب پروژههایی که به هر دو سمت دیوار دسترسی دارند.
قالب بندی دیوار یک طرفه (ویژه پروژه های خاص): در پروژههایی که امکان قالب بندی دوطرفه وجود ندارد، از سیستم قالب بندی دیوار یک طرفه استفاده میشود. این سیستم با خرپاهای پشتیبان و انکراژ مهندسی شده، فشار بتن را به فونداسیون یا سازه پایدار منتقل میکند.
کاربردها:
- دیوارهای حائل
- گودبرداریهای عمیق
- مجاورت با مرز همسایه
- دیوارهای زیرزمینی
ویژگی های متمایز:
- طراحی اختصاصی برای هر پروژه
- تحمل فشار بالای بتن
- ایمنی بالا در اجرا
این سیستم نیازمند طراحی مهندسی دقیق است و توسط تیم فنی اجرا میشود.
قالب بندی دیوار قوسی (منحنی): برای پروژه هایی با هندسه خاص، قالب بندی دیوار قوسی به صورت تخصصی انجام میشود. این نوع قالب بندی نیازمند دقت بالا در شعاع قوس و توزیع فشار بتن است.
کاربردها:
- رمپ های پارکینگ
- دیوارهای محوطه قوسی
- سازه های خاص معماری
- مخازن و سازه های منحنی
روش اجرا:
- استفاده از پنل های مدولار باریک
- ساخت قالب سفارشی برای قوس های تند
- طراحی پشت بندی متناسب با شعاع قوس
نتیجه نهایی، دیواری کاملاً یکنواخت و دقیق در انحنای موردنظر است.
قالب بندی دیوار نمای بتنی (اکسپوز): در دیوارهای نمای بتنی، سطح بتن نمای نهایی پروژه محسوب میشود و کوچک ترین نقص قابل مشاهده است. به همین دلیل، قالب بندی این دیوارها با حساسیت بسیار بالا انجام میشود.
ویژگی ها:
- سطح کاملاً صاف و یکنواخت
- کنترل دقیق محل بولت ها
- امکان اجرای نمای ساده یا طرح دار
- کیفیت بالای بتن اکسپوز
کاربردها:
- نمای ساختمان های مدرن
- پروژههای تجاری و صنعتی
- دیوارهای نمای محوطه
مناسب پروژه هایی که زیبایی نمای بتنی اهمیت بالایی دارد.
اجزای اصلی سیستم قالب بندی دیوارهای بتنی
۱. پنل های قالب: پنل ها سطح تماس مستقیم با بتن هستند و نقش اصلی در شکل دهی دیوار را دارند. در قالب بندی دیوارهای بتنی معمولاً از:
- پنل های فلزی
- قالب مدولار
- قالب های خاص پروژه ای
استفاده میشود. ویژگی های مهم پنل ها عبارت اند از: - مقاومت کافی در برابر فشار بتن
- سطح صاف و یکنواخت
- اتصالپذیری مناسب با پشتبندها
- امکان استفاده مجدد در پروژههای مختلف
۲. پشت بندهای افقی و عمودی: پشت بندها وظیفه انتقال فشار از سطح قالب به اجزای باربر سیستم را بر عهده دارند. این اعضا:
- از خم شدگی پنل جلوگیری میکنند
- بار را به صورت یکنواخت توزیع میکنند
- نقش مهمی در پایداری کل سیستم دارند
فاصله و آرایش پشت بندها باید بر اساس محاسبه فشار جانبی بتن تعیین شود.
۳. بولت ها و اتصالات (در سیستم دو طرفه): در قالب بندی دیوار دوطرفه، بولت های عبوری عنصر کلیدی تعادل نیرو هستند. این بولت ها:
- دو پنل مقابل هم را به یکدیگر متصل میکنند
- فشار بتن را بین دو طرف مهار مینمایند
- باید دارای ظرفیت کششی مناسب باشند
استفاده از غلاف، مخروط و صفحات مهار برای جلوگیری از نفوذ بتن و تسهیل بازکردن قالب ضروری است.
۴. خرپاها و مهاربندها (در سیستم یک طرفه): در قالب بندی دیوار یک طرفه، خرپاهای پشتیبان نقش اصلی باربری را دارند. این خرپاها:
- فشار جانبی بتن را به نیروهای کششی و فشاری تبدیل میکنند
- به فونداسیون یا دال بتنی مهار میشوند
- امکان تنظیم شاقولی دیوار را فراهم میکنند
- طراحی و اجرای صحیح این خرپاها، شرط اصلی ایمنی سیستم است.
۵. سیستم انکراژ: سیستم انکراژ آخرین حلقه انتقال نیرو در قالب بندی دیوارهای بتنی است. انکرها میتوانند:
- مکانیکی
- شیمیایی
- یا میلگردهای مدفون باشند
مقاومت فونداسیون، کیفیت بتن و عمق کاشت انکرها در عملکرد کل سیستم تأثیر مستقیم دارد.
مراحل اجرای قالب بندی دیوار بتنی
مرحله ۱: بررسی نقشه ها و شرایط پروژه
قبل از نصب قالب، باید موارد زیر به دقت بررسی شود:
- ارتفاع و ضخامت دیوار
- نوع سیستم قالب بندی
- شرایط دسترسی کارگاه
- محل باز و بسته شدن قالب
مرحله ۲: طراحی سیستم قالب بندی
در این مرحله، بر اساس فشار بتن، ارتفاع دیوار و مشخصات پروژه:
- نوع پنل انتخاب میشود
- فاصله پشت بندها تعیین میگردد
- تعداد بولت یا خرپا محاسبه میشود
- هرگونه ساده انگاری در این بخش، خطرات اجرایی جدی به دنبال خواهد داشت.
مرحله ۳: نصب پنل ها و پشت بندها
نصب قالب باید کاملاً تراز، شاقول و مطابق نقشه انجام شود. کوچکترین انحراف در این مرحله میتواند در نمای نهایی دیوار نمایان شود.
مرحله ۴: کنترل های قبل از بتن ریزی
قبل از شروع بتن ریزی باید:
- تمام اتصالات کنترل شوند
- مسیر بتن ریزی مشخص باشد
- سیستم مهاربندی بازبینی شود
مرحله ۵: بتن ریزی و پایش سیستم
بتن ریزی باید:
- به صورت مرحله ای انجام شود
- سرعت آن مطابق طراحی فشار بتن باشد
- همزمان با پایش تغییر شکل قالب صورت گیرد
مرحله ۶: بازکردن قالب
پس از رسیدن بتن به مقاومت کافی:
- بولتها یا مهاربندها آزاد میشوند
- پنلها بهصورت اصولی باز میگردند
- آسیب به سطح بتن به حداقل میرسد
- نکات مهم ایمنی در قالب بندی دیوارهای بتنی
- استفاده از تجهیزات سالم و استاندارد
- آموزش نیروی اجرایی
- عدم افزایش سرعت بتن ریزی بدون بررسی
- بازدید مستمر قالب در حین اجرا
- استفاده از سکوی کار و نردبانهای ایمن
ایمنی در قالب بندی دیوار، مستقیماً با جان نیروهای کارگاهی در ارتباط است.
نقش قالب بندی در کیفیت نهایی دیوار بتنی
یک سیستم قالب بندی مناسب باعث میشود:
- یکنواختی سطح بتن
- کاهش نیاز به تعمیرات بعدی
- افزایش دوام دیوار
- جلوگیری از نقص های سازه ای
هزینه ای که برای قالب بندی اصولی پرداخت میشود، در واقع سرمایه گذاری بر کیفیت کل پروژه است.
چرا قالب بندی دیوارهای بتنی ضمان؟
- طراحی مهندسی اختصاصی: هر پروژه بر اساس ارتفاع دیوار، فشار بتن و شرایط کارگاهی طراحی میشود.
- فروش و اجاره قالب دیوار: امکان تأمین قالب بهصورت فروش یا اجاره کوتاه مدت و بلندمدت.
- کیفیت سطح بتن عالی: پنل های سالم، روغن کاری اصولی و اجرای دقیق.
- پشتیبانی فنی تا پایان بتن ریزی: همراهی تیم فنی در کل فرآیند اجرا.
- تحویل سریع تجهیزات: مناسب پروژه های زمان محور.
فرآیند سفارش و اجرای قالب بندی دیوار بتنی
- ارسال نقشه یا مشخصات پروژه
- بررسی فنی و طراحی سیستم قالب
- اعلام قیمت و زمانبندی
- تأمین تجهیزات و ارسال به پروژه
- پشتیبانی فنی تا پایان اجرای دیوار
قیمت قالب بندی دیوارهای بتنی چگونه محاسبه میشود؟
قیمت نهایی بر اساس عوامل زیر تعیین میگردد:
- نوع سیستم (دوطرفه، یک طرفه، قوسی، نما)
- متراژ و ارتفاع دیوار
- مدت زمان پروژه
- فروش یا اجاره قالب
برای دریافت قیمت دقیق، نیاز به بررسی فنی پروژه دارید.
سوالات متداول قالب بندی دیوارهای بتنی
آیا امکان اجاره قالب دیوار وجود دارد؟
بله، قالب بندی دیوار به صورت فروش یا اجاره ارائه میشود.
آیا قالب بندی دیوار قوسی هم انجام میدهید؟
بله، هم با پنل های مدولار و هم قالب سفارشی.
آیا اجرای دیوار نمای بتنی تضمین کیفیت دارد؟
بله، با کنترل دقیق اجرا و تجهیزات استاندارد.
استعلام قیمت انواع قالب بندی دیوار بتنی
اگر برای پروژه ساختمانی خود به قالب بندی دیوارهای بتنی ایمن، دقیق و مقرون به صرفه نیاز دارید، کافی است مشخصات پروژه را ارسال کنید تا تیم فنی در کوتاه ترین زمان با شما تماس بگیرد.
جمع بندی نهایی
قالب بندی دیوارهای بتنی یکی از حساس ترین و تخصصی ترین مراحل اجرای سازه های بتنی محسوب میشود. انتخاب سیستم مناسب، طراحی مهندسی، اجرای دقیق و رعایت ایمنی، عواملی هستند که موفقیت پروژه را تضمین میکنند.
در پروژه های ساده، سیستم های دوطرفه پاسخگو هستند؛ اما در پروژه های مدرن شهری و زیرزمینی، قالب بندی یک طرفه به عنوان راهکاری اجتناب ناپذیر مطرح میشود. در هر صورت، استفاده از سیستم های استاندارد و مهندسی شده، نقش کلیدی در افزایش کیفیت و ایمنی سازه ایفا میکند.
