مقدمه: نگهبان خاموش سازه‌ های بتنی

در قلب هر سازه بتنی عظیم، از آسمان‌ خراش‌ های شهری تا پل‌ های استوار، قهرمانان گمنامی وجود دارند که استحکام، دقت و پایداری آن را تضمین میکنند. گیره قالب‌ بندی، یکی از حیاتی‌ ترین این قهرمانان است. این قطعه که در صنعت ساختمان با نام‌ های دیگری همچون کلیپس قالب بندی، چنگک قالب بندی، گیره شاخ بزی و گیره دوپا نیز شناخته میشود، یکی از اتصالات کلیدی در سیستم قالب بندی فلزی بتن به شمار می‌ رود.

چالش اصلی در فرآیند بتن‌ ریزی، مهار فشار هیدرواستاتیک عظیم بتن تازه است؛ فشاری که میتواند به راحتی قالب‌ ها را دفرمه کرده یا از هم باز کند. گیره قالب‌ بندی به عنوان ابزاری حیاتی، وظیفه اتصال محکم پانل‌ های قالب به پشت‌ بندها (عناصر تقویت‌ کننده افقی و عمودی) را بر عهده دارد و این فشار مخرب را مهار میکند. این راهنمای جامع، به پیمانکاران، مهندسان پروژه و مدیران خرید کمک میکند تا با کسب دانش فنی عمیق، بهترین گیره را برای تضمین ایمنی، کیفیت و بهره‌ وری پروژه‌ های خود انتخاب، خریداری و به کار گیرند.

مهندسی گیره قالب‌ بندی: عملکرد و اهمیت استراتژیک آن در ایمنی پروژه

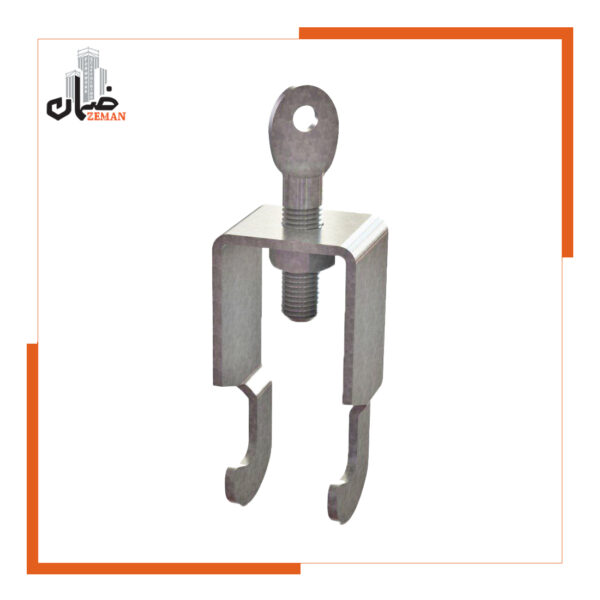

عملکرد گیره قالب‌ بندی فراتر از یک اتصال ساده است؛ این قطعه یک جزء مهندسی‌ شده برای مقابله با نیروهای فیزیکی قدرتمند است. طراحی U شکل آن به همراه پیچ تنظیم، یک سیستم مکانیکی کارآمد برای ایجاد نیروی فشاری لازم جهت قفل کردن پشت‌ بند به پانل قالب را فراهم می‌ آورد. این عملکرد در برابر پدیده “فشار هیدرواستاتیک بتن” اهمیتی حیاتی پیدا میکند.

بتن تازه مانند یک مایع سنگین عمل کرده و فشاری را به دیواره‌ های قالب وارد میکند که با افزایش ارتفاع بتن‌ ریزی، این فشار به صورت تصاعدی افزایش می‌ یابد. گیره قالب‌ بندی به عنوان اولین و مهم‌ ترین خط دفاعی در برابر این نیرو عمل کرده و از باز شدن درزها، تغییر شکل پانل‌ ها و در نهایت، شکست کل سیستم قالب بندی جلوگیری میکند.

نادیده گرفتن اهمیت کیفیت در این قطعه میتواند پیامدهای فاجعه‌ باری به همراه داشته باشد. شکست یک گیره میتواند یک واکنش زنجیره‌ ای ایجاد کند که منجر به ریسک‌ های متعدد میشود:

• ریسک‌ های فنی: تغییر شکل دائمی در سازه بتنی، ایجاد سطوح موج‌ دار و ناصاف که نیازمند اصلاحات پرهزینه است ، و نشت بتن (شیره بتن) که کیفیت نهایی سازه را به شدت کاهش می‌ دهد.
• ریسک‌ های مالی: هزینه‌ های سنگین مربوط به تخریب و اجرای مجدد بخش‌ های معیوب، اتلاف قابل توجه مصالح (بتن و آرماتور) و ایجاد تاخیرهای جدی در زمان‌ بندی کلی پروژه.
• ریسک‌ های ایمنی: خطرناک‌ ترین پیامد، شکست ناگهانی و کامل سیستم قالب بندی است که می‌ تواند منجر به حوادث جانی جبران‌ ناپذیر برای کارگران حاضر در محل شود.

بنابراین، گیره قالب‌ بندی یک قطعه مصرفی ساده نیست، بلکه یک جزء مهندسی حیاتی برای تضمین ایمنی و پایداری پروژه است. انتخاب آن باید بر اساس تحلیل فنی دقیق و ارزیابی ریسک صورت گیرد، نه صرفاً بر مبنای قیمت اولیه. این انتخاب، سرمایه‌ گذاری مستقیمی در کیفیت و ایمنی کل سازه است.

انواع گیره قالب‌ بندی: انتخاب ابزار مناسب برای هر کاربرد

انتخاب نوع گیره یک تصمیم مستقل نیست، بلکه تابعی از طراحی مهندسی سیستم پشت‌ بند است. سیستم پشت‌ بند (شامل لوله، ناودانی یا قوطی) بر اساس بارهای وارده و الزامات فنی پروژه طراحی میشود و نوع گیره باید متناسب با آن انتخاب گردد تا یک اتصال ایمن و کارآمد ایجاد شود. در ادامه، انواع اصلی گیره‌ ها و کاربرد دقیق هر یک تشریح میشود.

گیره قالب‌ بندی متوسط (گیره لوله به قالب)

گیره متوسط به عنوان پرکاربردترین نوع گیره در پروژه‌ های ساختمانی شناخته میشود.

• کاربرد اصلی: وظیفه اصلی این گیره، اتصال پشت‌ بندهای افقی که از جنس لوله داربست هستند به پانل‌ های قالب فلزی است.
• مشخصات فنی: این گیره دارای طول استاندارد 12 سانتی‌ متر است و برای مهار لوله‌ هایی با قطر حداکثر 6 سانتی‌ متر طراحی شده است.
• سناریوی کاربردی: در یک پروژه قالب بندی دیوار بتنی، پس از اتصال پانل‌ ها به یکدیگر با پین و گوه، لوله‌ های داربستی به صورت افقی در پشت پانل‌ ها قرار میگیرند تا راستا و مقاومت آن‌ ها را در برابر فشار بتن تامین کنند. این لوله‌ ها با استفاده از گیره متوسط به صورت کاملاً محکم به بدنه قالب متصل می‌ شوند.

گیره قالب‌ بندی بلند: متخصص بارهای سنگین و پروفیل‌ های خاص

در شرایطی که نیاز به استحکام بیشتری در سیستم پشت‌ بند باشد، از پروفیل‌ های قوی‌ تر استفاده میشود که نیازمند گیره متناسب با خود هستند.

• کاربرد اصلی: زمانی که پشت‌ بندهای افقی یا عمودی به جای لوله، از مقاطع فولادی مانند ناودانی (Channel) یا قوطی (Box Section) ساخته شده باشند، استفاده از گیره بلند الزامی است.
• مشخصات فنی: گیره بلند با طول استاندارد 18 سانتی‌ متر، دهانه بازتری دارد که امکان دربرگرفتن و مهار پروفیل‌ های بزرگتر و مستحکم تر را فراهم میکند.
• سناریوی کاربردی: در قالب بندی دیوارهای بلند یا سازه‌ هایی که فشار بتن در آنها بسیار زیاد است، مهندسان از ناودانی به عنوان پشت‌ بند استفاده میکنند. در این حالت، تنها گیره بلند قادر به ایجاد اتصال صحیح و ایمن بین قالب و این نوع پشت‌ بند است.

گیره قالب‌ بندی لوله به لوله: متخصص اتصالات متقاطع و استحکام مضاعف

این نوع گیره برای افزایش یکپارچگی و صلبیت شبکه پشت‌بندها طراحی شده است.

• کاربرد اصلی: وظیفه این گیره، اتصال دو لوله داربستی به صورت موازی یا عمود بر هم (متقاطع) است. این کاربرد به ویژه در محل تلاقی قیدهای لوله‌ ای برای ایجاد یک شبکه مستحکم، حیاتی است.
• مشخصات فنی: ابعاد این گیره مشابه گیره بلند (حدود 18 سانتی‌ متر) است، اما طراحی قلاب‌ های آن کشیده‌ تر و دارای انحنای تخصصی برای دربرگرفتن ایمن دو لوله به صورت همزمان است.
• سناریوی کاربردی: بیشترین کاربرد این گیره در قالب بندی ستون‌ ها و دیوارهای مرتفع است. با اتصال لوله‌ های افقی و عمودی به یکدیگر، یک شبکه پشتیبان قدرتمند ایجاد میشود که به طور موثری از هرگونه جابجایی یا اعوجاج در سیستم قالب بندی جلوگیری میکند.

برای تسهیل در انتخاب، جدول زیر یک مقایسه جامع بین انواع گیره‌ ها ارائه میدهد:

رمزگشایی از مشخصات فنی: راهنمای خریدار برای تشخیص کیفیت گیره قالب‌ بندی

ارزیابی کیفیت یک گیره قالب‌ بندی نیازمند توجه به جزئیات فنی است که مستقیماً بر عملکرد، دوام و ایمنی آن تأثیر میگذارند. خریداران هوشمند با شناخت این مشخصات میتوانند محصولی قابل اعتماد را از گزینه‌ های پرریسک تشخیص دهند.

ضخامت ورق: چرا ۵ میلیمتر یک استاندارد طلایی است؟

ضخامت ورق فولادی که گیره از آن ساخته میشود، مهم‌ ترین شاخص فیزیکی برای سنجش استحکام آن است. در بازار، سه ضخامت رایج وجود دارد: 4، 5 و 6 میلیمتر.

• گیره ۴ میل: این گزینه به عنوان یک انتخاب اقتصادی شناخته میشود اما مقاومت کمتری در برابر فشار داشته و طول عمر مفید آن کوتاه‌ تر است.
• گیره ۶ میل: با وجود استحکام بسیار بالا، به دلیل هزینه بیشتر و اینکه در اکثر کاربردهای رایج ساختمانی، استحکام آن بیش از حد نیاز است، کمتر مورد استفاده قرار می‌ گیرد.
• گیره ۵ میل: این ضخامت به عنوان نقطه بهینه (Sweet Spot) و انتخاب حرفه‌ ای‌ ها در نظر گرفته میشود. گیره‌ های 5 میلیمتری استحکام کافی برای مقاومت در برابر فشارهای بتن در اکثر پروژه‌ های متعارف را فراهم میکنند، دوام و قابلیت استفاده مجدد بالایی دارند و تفاوت قیمت آن‌ ها با نوع 4 میلیمتری اغلب ناچیز است. این ویژگی‌ ها باعث شده تا فعالان بازار، ضخامت 5 میلیمتر را به عنوان یک معیار غیررسمی برای کیفیت و قابلیت اطمینان به شمار آورند.

جنس مواد: فولاد در برابر چدن

• فولاد: ماده اصلی و استاندارد برای تولید گیره‌ های قالب بندی، فولاد با کیفیت است. استحکام کششی بالا و خاصیت چکش‌ خواری مناسب فولاد، آن را به گزینه‌ ای ایده‌ آل برای تحمل تنش‌ ها و ضربات کارگاهی تبدیل کرده است.
• چدن (داکتیل): در حالی که برخی دیگر از اتصالات قالب بندی مانند مهره خروسکی از چدن نشکن (داکتیل) ساخته میشوند ، این ماده به دلیل ویژگی‌ هایی مانند مقاومت فشاری بالا و مقاومت سایشی خوب، برای قطعاتی که تحت فشار مستقیم هستند مناسب است. با این حال، فولاد به دلیل انعطاف‌ پذیری و مقاومت بهتر در برابر نیروهای کششی و خمشی، انتخاب برتر برای ساخت گیره است.

جزئیات تعیین‌ کننده در طراحی و ساخت

• کیفیت پیچ و رزوه: مقطع پیچ که معمولاً 16 میلیمتر است، باید از فولاد مقاوم ساخته شده باشد. کیفیت بالای رزوه‌ ها تضمین‌ کننده سفت شدن آسان، اتصال محکم و جلوگیری از هرز شدن پیچ در اثر استفاده مکرر است.
• پوشش سطحی: برای مقاومت در برابر خوردگی و زنگ‌ زدگی در محیط مرطوب و خورنده کارگاه، گیره‌ ها باید دارای پوشش محافظ مانند گالوانیزه یا رنگ کوره‌ ای باشند.
• ظرفیت باربری: هر گیره دارای یک ظرفیت باربری مشخص است (معمولاً در محدوده 500 تا 2000 کیلوگرم) که نشان‌ دهنده حداکثر نیرویی است که میتواند بدون تغییر شکل تحمل کند. این شاخص کمی، یک معیار مهم برای ارزیابی مهندسی و ایمنی محصول است.

دستورالعمل اجرایی: اصول نصب و استفاده صحیح از گیره قالب‌ بندی در کارگاه

سهولت استفاده از گیره قالب بندی نباید منجر به سهل‌ انگاری در نصب آن شود. استفاده صحیح و اصولی از این ابزار، ضامن عملکرد درست سیستم قالب بندی و ایمنی کارگاه است.

راهنمای گام به گام نصب

• آماده‌ سازی: ابتدا پانل‌ های قالب فلزی در کنار یکدیگر قرار گرفته و با استفاده از پین و گوه به هم متصل میشوند.
• نصب پشت‌ بند: سپس، پشت‌ بند (لوله، ناودانی یا قوطی) در محل تعیین شده در پشت پانل‌ ها قرار داده میشود.
• نصب گیره: گیره از پشت، روی پشت‌ بند قرار گرفته و قلاب‌ های جلویی آن در سوراخ‌ های تعبیه شده در لبه پانل قالب جای میگیرند.
• محکم‌ سازی: با استفاده از آچار مناسب، پیچ انتهایی گیره سفت می‌شود تا جایی که پشت‌ بند به طور کامل و بدون هیچ‌ گونه لقی به بدنه قالب بچسبد.
• بازرسی نهایی: قبل از شروع عملیات بتن‌ ریزی، تمامی گیره‌ ها باید به صورت چشمی و فیزیکی کنترل شوند تا از اتصال صحیح و محکم آن‌ ها اطمینان حاصل شود.

اشتباهات رایج و نحوه جلوگیری از آنها

• استفاده از گیره نامناسب: نصب گیره قالب‌ بندی متوسط بر روی پشت‌ بند ناودانی، به دلیل عدم انطباق کامل، یک اتصال ضعیف و بسیار خطرناک ایجاد میکند.
• سفت کردن بیش از حد یا کمتر از حد: اعمال نیروی بیش از حد میتواند به رزوه‌ ها آسیب بزند و سفت کردن ناکافی، اتصال محکمی ایجاد نمیکند.
• فاصله‌ گذاری نامناسب بین گیره‌ ها: توزیع نامتوازن گیره‌ ها باعث ایجاد نقاط ضعف در سیستم قالب بندی بتن میشود. به عنوان یک قاعده کلی، استفاده از 4 عدد گیره در هر متر مربع از سطح قالب توصیه میشود، هرچند این عدد باید توسط مهندس پروژه تایید شود.

چک‌ لیست ایمنی

• همواره از تجهیزات حفاظت فردی مناسب مانند دستکش ایمنی و عینک محافظ استفاده شود.
• پیش از هر بار استفاده، گیره قالب‌ بندی ها از نظر وجود هرگونه ترک، خمیدگی یا خوردگی شدید بازرسی شوند.
• از تمیز بودن رزوه‌ های پیچ اطمینان حاصل شود تا فرآیند سفت کردن به درستی انجام گیرد.
• برای سفت کردن نهایی پیچ، از آچار مناسب استفاده شود. استفاده از چکش برای ضربه زدن به دسته پیچ، روشی غیراصولی است که می‌تواند به پیچ آسیب زده و نیروی گیرایی دقیقی را فراهم نکند.

خرید استراتژیک: فراتر از قیمت، تمرکز بر ارزش و همکاری با ضمان

تصمیم‌ گیری برای خرید تجهیزات ساختمانی مانند گیره قالب‌ بندی، یک فرآیند استراتژیک است که باید با نگاهی فراتر از قیمت اولیه و با تمرکز بر ارزش بلندمدت و ایمنی انجام شود.

تحلیل عوامل موثر بر قیمت گیره قالب‌ بندی

قیمت نهایی یک گیره تحت تاثیر عوامل متعددی قرار دارد:

• قیمت مواد اولیه: نوسانات قیمت جهانی و داخلی فولاد، تاثیر مستقیمی بر هزینه تولید و قیمت نهایی محصول دارد.
• ضخامت و وزن: گیره‌هایی با ضخامت و وزن بیشتر، به دلیل مصرف مواد اولیه بیشتر، قیمت بالاتری دارند.
• کیفیت ساخت و برند: تولید کنندگان معتبر که فرآیندهای کنترل کیفیت دقیقی را پیاده‌ سازی میکنند و از مواد اولیه مرغوب استفاده می‌ نمایند، محصولاتی با قیمت بالاتر اما با قابلیت اطمینان بسیار بیشتر عرضه میکنند.
• حجم سفارش: به طور معمول، خرید به صورت عمده و در حجم بالا می‌تواند منجر به کاهش قیمت واحد محصول شود.

مفهوم هزینه تمام شده مالکیت (TCO): چرا گیره قالب‌ بندی ارزان، گران تمام میشود؟

تمرکز صرف بر قیمت اولیه یک اشتباه رایج است. خریداران حرفه‌ ای، هزینه تمام شده مالکیت (Total Cost of Ownership) را در نظر میگیرند.

• طول عمر و قابلیت استفاده مجدد: یک گیره باکیفیت ساخته شده از ورق 5 میلیمتری، میتواند در پروژه‌ های متعدد مورد استفاده قرار گیرد. در مقابل، یک گیره ارزان‌ قیمت 4 میلیمتری ممکن است پس از یک یا دو پروژه دچار تغییر شکل شده و غیرقابل استفاده شود. این به معنای نیاز به خرید مجدد و افزایش هزینه‌ ها در بلند مدت است.
• کاهش هزینه‌ های پنهان: مهمتر از آن، یک گیره باکیفیت، ریسک شکست قالب، نیاز به دوباره‌ کاری، اتلاف مصالح و تاخیر در پروژه را به شدت کاهش میدهد. این هزینه‌ های پنهان، به مراتب سنگین‌تر از تفاوت قیمت اولیه بین یک گیره استاندارد و یک گیره ارزان‌ قیمت هستند.
• ارزش در بازار دست دوم: گیره‌ های باکیفیت، حتی پس از استفاده، ارزش خود را در بازار تجهیزات دست دوم بهتر حفظ میکنند و بخشی از سرمایه اولیه را بازمیگردانند.

چرا ضمان را برای تامین گیره قالب‌ بندی انتخاب کنید؟

• تعهد به استاندارد کیفیت: استاندارد تولید گیره در شرکت ضمان، استفاده از ورق فولادی با ضخامت ۵ میلیمتر است. این تعهد، تضمین‌ کننده استحکام، دوام و ایمنی محصول برای تمامی پروژه‌ هاست.
• کنترل کیفیت دقیق: تمامی محصولات از مرحله انتخاب ورق تا تست نهایی، تحت نظارت دقیق واحد کنترل کیفیت قرار میگیرند تا محصولی بی‌ نقص به دست مشتری برسد.
• قیمت رقابتی و شفاف: با عرضه مستقیم محصول از کارخانه و حذف واسطه‌ ها، ضمان بهترین ارزش را در برابر کیفیت ارائه شده تضمین میکند.
• مشاوره تخصصی: کارشناسان فنی ضمان آماده ارائه مشاوره تخصصی به مشتریان برای انتخاب دقیق‌ ترین و مناسب‌ ترین تجهیزات بر اساس نیازهای فنی پروژه آن‌ ها هستند.

سیستم یکپارچه قالب بندی: گیره به عنوان جزئی از یک کل

عملکرد بهینه یک گیره قالب‌ بندی، در گرو هماهنگی و کیفیت سایر اجزای سیستم قالب بندی است. این قطعه به تنهایی کار نمیکند و بخشی از یک اکوسیستم یکپارچه از اتصالات است که هر یک نقشی حیاتی ایفا میکنند.

• پین و گوه: این قطعات وظیفه اتصال اولیه پانل‌ های قالب فلزی به یکدیگر را بر عهده دارند و ساختار اصلی دیوار قالب را شکل میدهند.
• بولت و مهره خروسکی: در قالب بندی دیوارهای دوطرفه، از بولت‌ ها برای مهار فشار بتن و حفظ فاصله دقیق بین دو جداره قالب استفاده میشود و مهره خروسکی این اتصال را محکم میکند.
• واشر دولول و واشر کاس: این واشرها برای توزیع یکنواخت نیروی اعمال شده از سوی بولت بر روی پشت‌ بندها به کار میروند و از آسیب به آن‌ ها جلوگیری میکنند.
• سولجر: در پروژه‌ های بزرگ و دیوارهای بسیار بلند، از سولجرها به عنوان پشت‌ بندهای عمودی قدرتمند برای افزایش چشمگیر مقاومت و صلبیت کل سیستم استفاده میشود.

یکپارچگی و کیفیت بالای تمام این اجزا در کنار هم است که یک سیستم قالب بندی ایمن، دقیق و کارآمد را به وجود می‌ آورد.

جمع‌ بندی: با اطمینان بسازید

گیره قالب بندی بیش از یک قطعه فلزی، یک جزء حیاتی در مهندسی سازه و تضمین‌ کننده ایمنی کارگاه است. درک تفاوت‌ های کلیدی بین انواع گیره (متوسط، بلند و لوله به لوله) و انتخاب گزینه مناسب بر اساس طراحی سیستم پشت‌ بند، اولین گام برای یک اجرای موفق است. تاکید بر استاندارد صنعتی ضخامت 5 میلیمتر و نگاه مبتنی بر ارزش و هزینه تمام شده مالکیت (TCO) به جای تمرکز صرف بر قیمت اولیه، رویکردی هوشمندانه و حرفه‌ای است که پروژه‌ ها را از ریسک‌ های فنی، مالی و جانی مصون می‌دارد.

برای دریافت مشاوره فنی رایگان، استعلام قیمت دقیق و ثبت سفارش برای پروژه بعدی خود، با کارشناسان فنی ضمان تماس بگیرید و با اطمینان خاطر، سازه‌ هایی استوار و پایدار بنا کنید.

سوالات متداول (FAQ) در مورد گیره قالب‌ بندی

برای هر متر مربع قالب بندی به چند عدد گیره نیاز است؟

به طور متوسط، برای هر متر مربع از سطح قالب بندی به ۴ عدد گیره نیاز است. با این حال، این تعداد یک تخمین کلی بوده و مقدار دقیق آن باید بر اساس عواملی مانند ارتفاع بتن‌ ریزی، نوع بتن و نظر مهندس ناظر پروژه تعیین گردد.

تفاوت اصلی گیره قالب‌ بندی متوسط و بلند چیست؟

تفاوت اصلی در نوع پشت‌ بندی است که میتوانند مهار کنند. گیره متوسط برای اتصال پشت‌ بند لوله‌ ای به قالب طراحی شده، در حالی که گیره بلند برای اتصال پشت‌ بندهای ناودانی یا قوطی به قالب به کار میرود.

آیا میتوان از گیره قالب‌ بندی دست دوم استفاده کرد؟

بله، استفاده از گیره دست دوم امکان‌ پذیر است، اما تنها به شرطی که توسط یک فرد متخصص به دقت بازرسی شده و فاقد هرگونه تغییر شکل، ترک، خوردگی شدید یا آسیب به رزوه‌ های پیچ باشد. به طور کلی، خرید گیره نو و باکیفیت، ریسک‌ های ناشی از خستگی فلز و آسیب‌ های پنهان را حذف کرده و گزینه ایمن‌ تری است.

بهترین ضخامت برای گیره قالب بندی کدام است؟

ضخامت ۵ میلیمتر به عنوان استاندارد صنعتی و بهترین انتخاب در نظر گرفته می‌شود. این ضخامت، تعادل ایده‌ آلی بین استحکام مکانیکی، دوام و طول عمر بالا و قیمت تمام شده منطقی را ارائه می‌ دهد.
