در دنیای مهندسی عمران و پروژه‌ های ساختمانی مدرن، دقت در اجرای جزئیات، تفاوت میان یک سازه معمولی و یک شاهکار مهندسی را رقم می‌ زند. یکی از چالش‌ برانگیزترین این جزئیات، دستیابی به گوشه‌های کاملاً تیز، دقیق و با زاویه 90 درجه در المان‌ های بتنی است. اینجاست که یک قطعه تخصصی اما بسیار کارآمد به نام نبشی صفر قالب فلزی وارد میدان میشود. این قطعه که در صنعت با نام‌ های دیگری همچون نبشی پانچ شده یا کنج صفر نیز شناخته میشود، راهکاری هوشمندانه برای حل این چالش است.

استفاده از نام‌ های متعدد برای این محصول، گاهی باعث سردرگمی در میان فعالان صنعت ساختمان میشود. این راهنما با هدف ایجاد یک مرجع کامل و جامع، به بررسی دقیق این قطعه کلیدی در سیستم‌های قالب‌ بندی میپردازد. در این مقاله، شرکت ضمان به عنوان پیشرو در تولید تجهیزات قالب‌ بندی، شما را با تعریف، مکانیزم عملکرد، کاربردهای استراتژیک، مزایای فنی و اقتصادی و نحوه انتخاب و استفاده صحیح از نبشی صفر آشنا میکند.

هدف ما ارائه دانشی است که به مهندسان، پیمانکاران و مجریان پروژه‌ ها کمک کند تا با اطمینان کامل، بهترین تصمیم را برای دستیابی به بالاترین کیفیت در سازه‌ های بتنی خود اتخاذ نمایند. این محصول بخشی جدایی‌ ناپذیر از سیستم های قالب بندی بتن مدرن به شمار می‌ رود.

نبشی صفر چیست و چه تفاوتی با سایر اتصالات کنج دارد؟

برای درک ارزش واقعی نبشی صفر، ابتدا باید با ماهیت و نحوه عملکرد آن آشنا شویم و تفاوت آن را با سایر اتصالات رایج مانند کنج بیرونی درک کنیم. این تفاوت‌ ها، نبشی صفر را به یک ابزار حل مسئله برای سناریوهای خاص ساختمانی تبدیل میکند.

تعریف دقیق و مکانیزم عملکرد

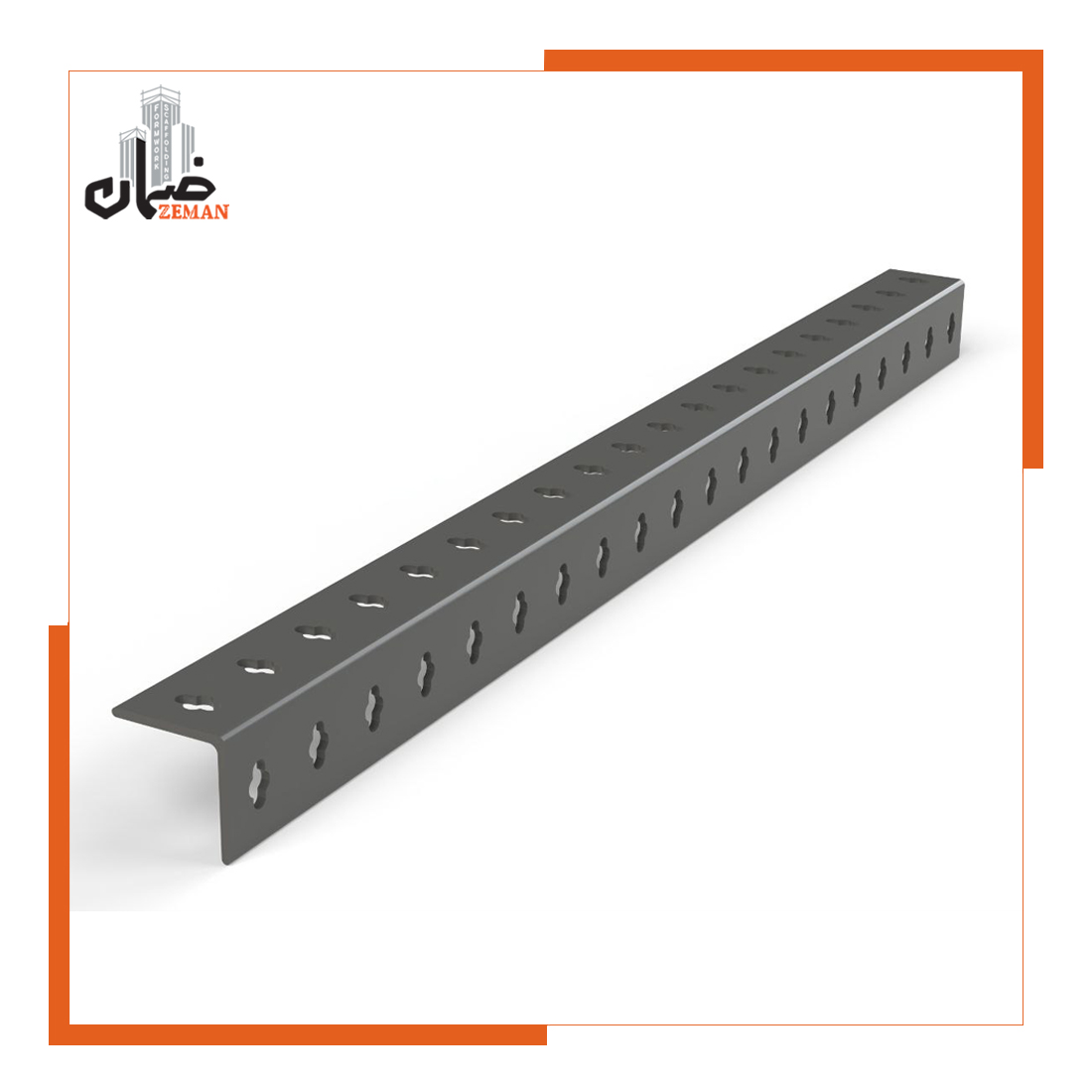

نبشی صفر یا نبشی پانچ، قطعه‌ ای فلزی است که از یک ورق فولادی با ضخامت مشخص ساخته شده، در طول خود خم شده و سوراخ‌ هایی (پانچ) در فواصل معین روی آن ایجاد گردیده است. وظیفه اصلی این قطعه، اتصال دو پانل قالب فلزی عمود بر هم در گوشه‌ های خارجی یک المان بتنی است.

مهم‌ ترین ویژگی فنی و وجه تمایز نبشی صفر این است که هیچ تماسی با سطح بتن ندارد. برخلاف کنج‌های بیرونی که بخشی از سطح بتن را می‌ پوشانند، نبشی صفر تنها از بیرون، دو قالب را با زاویه دقیق 90 درجه به یکدیگر متصل و مهار میکند. این مکانیزم عملکرد، مزایای چشمگیری به همراه دارد؛ زیرا از ایجاد هرگونه خط، درز یا ناهمواری روی سطح نهایی بتن جلوگیری کرده و گوشه‌ ای کاملاً صاف، تیز و بدون نقص را تحویل میدهد. این ویژگی به خصوص در پروژه‌ های معماری و نما که کیفیت سطح اهمیت بالایی دارد، بسیار حیاتی است.

مقایسه فنی: نبشی صفر در برابر کنج بیرونی

در بسیاری از منابع، نبشی صفر به عنوان جایگزینی برای کنج بیرونی معرفی میشود، اما این تنها بخشی از واقعیت است. انتخاب بین این دو قطعه، یک تصمیم‌ گیری استراتژیک بر اساس الزامات پروژه است. نبشی صفر در شرایطی به کار می‌ رود که کنج بیرونی یا قابل استفاده نیست یا نتیجه مطلوب را ارائه نمی‌ دهد. این سناریوها عبارتند از:

• محدودیت‌ های فضایی: در برخی نقاط پروژه، ممکن است موانع خارجی یا نزدیکی به سایر المان‌ های سازه‌ ای، فضای کافی برای نصب کنج بیرونی که ابعاد بزرگتری دارد را فراهم نکند. نبشی صفر با طراحی کم‌حجم خود، این مشکل را به سادگی حل میکند.
• دقت معماری: زمانی که نقشه‌ های معماری نیازمند گوشه‌ هایی با شعاع صفر (کاملاً تیز) هستند، کنج‌ های بیرونی استاندارد به دلیل ساختار خود ممکن است نتوانند این دقت را فراهم کنند. نبشی صفر برای ایجاد خطوط معماری تمیز و دقیق، ایده‌ آل است.
• کاربردهای خاص و پیچیده: یکی از مهم‌ترین و رایج‌ترین کاربردهای نبشی صفر، اتصال قالب آویز تیر (قالب بخش پایینی تیر که از سقف آویزان است) به قالب کف پوتر (قالب سقف) است. در این اتصال پیچیده، استفاده از کنج بیرونی تقریباً غیرممکن است و نبشی صفر تنها راهکار برای ایجاد یک اتصال مستحکم و دقیق است.
• بهینه‌ سازی لجستیک و انبارداری: برای پیمانکاران، نگهداری انواعی از نبشی‌های صفر با طول‌های مختلف میتواند از نظر لجستیکی کارآمدتر از انبار کردن سایزهای متعدد کنج‌ های بیرونی صلب و حجیم باشد.

بنابراین، نبشی صفر صرفاً یک جایگزین نیست، بلکه ابزاری تخصصی برای حل چالش‌ هایی است که اتصالات استاندارد از پس آن برنمی‌ آیند.

کاربردهای کلیدی نبشی پانچ در پروژه‌ های قالب‌ بندی

تطبیق‌پذیری نبشی صفر باعث شده تا در بخش‌های مختلفی از فرآیند قالب‌بندی بتن، از فونداسیون گرفته تا نما، نقش کلیدی ایفا کند. در ادامه به برخی از مهم‌ترین کاربردهای آن اشاره می‌شود.

قالب‌ بندی تیرهای بتنی

همانطور که پیشتر اشاره شد، حیاتی‌ ترین کاربرد نبشی صفر در اتصال قالب‌ های آویز به قالب کف پوتر است. این اتصال دقیق، یکپارچگی محل تلاقی تیر و دال را تضمین کرده و از ایجاد هرگونه پله یا ناهم ترازی که میتواند بر عملکرد سازه‌ ای و زیبایی بصری تأثیر منفی بگذارد، جلوگیری میکند.

اجرای ستون‌ ها و دیوارهای برشی

در المان‌ های باربر عمودی مانند ستون‌ ها و دیوارهای برشی، گونیا بودن و دقت ابعادی از اهمیت بالایی برخوردار است. نبشی صفر با تضمین زاویه 90 درجه کامل در گوشه‌ ها، به ساخت ستون‌ ها و دیوارهایی کاملاً مربع یا مستطیل کمک میکند. این دقت نه تنها برای عملکرد سازه‌ ای مهم است، بلکه مراحل بعدی کار مانند نصب دیوارهای خشک (Drywall) یا سایر نازک‌کاری‌ها را نیز تسهیل می‌ بخشد.

قالب‌ بندی فونداسیون

دقت در اجرای فونداسیون، پایه‌گذار دقت در کل سازه است. نبشی صفر در ایجاد گوشه‌های دقیق برای دیوارهای فونداسیون، نوارهای بتنی و سرشمع‌ها (Pile Caps) به کار می‌رود و اطمینان می‌دهد که شالوده سازه دقیقاً مطابق با نقشه‌های اجرایی ساخته می‌شود.

سازه‌ های خاص و معماری نما

در پروژه‌هایی که بتن به عنوان نمای نهایی (بتن اکسپوز) استفاده می‌شود، کیفیت سطح و خطوط تمیز معماری در اولویت قرار دارد. نبشی صفر ابزاری ایده‌آل برای دستیابی به لبه‌های تیز و خطوط مستقیم در سازه‌های معماری، دیوارهای نما و المان‌های دکوراتیو بتنی است.

مزایای استراتژیک: چرا نبشی صفر یک سرمایه‌گذاری هوشمندانه است؟

استفاده از نبشی صفر فراتر از یک انتخاب فنی است؛ این یک تصمیم هوشمندانه است که مزایای ملموسی در زمینه کیفیت، هزینه و زمان برای پروژه به ارمغان می‌آورد.

دقت مهندسی و کیفیت سطح بی‌نظیر

مزیت اصلی نبشی صفر، ایجاد گوشه‌ های تیز و دقیق است. علاوه بر این، چون این قطعه با بتن تماس ندارد، سطحی صاف و بدون نقص ایجاد میکند. این ویژگی به معنای کاهش قابل توجه هزینه‌ های مربوط به ترمیم، بتونه‌ کاری و پرداخت سطح بتن پس از باز کردن قالب‌ ها است و محصول نهایی با کیفیتی ارائه میدهد که مطابق با سخت‌گیرانه‌ ترین استانداردهای معماری است.

افزایش استحکام و پایداری سیستم قالب‌ بندی

نبشی صفر به عنوان یک تقویت‌ کننده برای مجموعه قالب عمل میکند و به آن کمک می‌کند تا فشار هیدرواستاتیک بالای بتن تازه را تحمل کند. اتصال محکمی که توسط این قطعه ایجاد می‌شود، از باز شدن درز بین قالب‌ها و نشت شیره بتن (Slurry) جلوگیری می‌کند. جلوگیری از نشت شیره بتن تنها به تمیزی کارگاه کمک نمیکند، بلکه یک مزیت سازه‌ ای مهم است. شیره بتن سرشار از سیمان و آب است و خروج آن از قالب، نسبت آب به سیمان را در سطح بتن تغییر داده و میتواند منجر به کاهش مقاومت و دوام سطح نهایی بتن شود.

افزایش سرعت اجرا و بهره‌وری نیروی کار

طراحی ساده نبشی صفر، نصب آن را بسیار سریع و آسان میکند. علاوه بر این، پس از سخت شدن بتن، این قطعه فرآیند باز کردن قالب‌ ها را نیز تسهیل می‌ بخشد. چرخه‌ های سریع‌ تر قالب‌ بندی (نصب و باز کردن) به طور مستقیم به شتاب گرفتن برنامه زمان‌ بندی پروژه و در نتیجه، صرفه‌ جویی قابل توجه در هزینه‌ های نیروی انسانی منجر میشود.

انعطاف‌پذیری و قابلیت استفاده مجدد

نبشی صفر به دلیل طراحی ساده خود، انعطاف‌ پذیری بالایی در اتصال پانل‌ ها فراهم میکند. این قطعه از فولاد با دوام ساخته شده و قابلیت استفاده مجدد بالایی دارد. این ویژگی، هزینه به ازای هر بار استفاده را کاهش داده و آن را به یک سرمایه‌ گذاری مقرون‌ به‌ صرفه در طول عمر یک پروژه یا در پروژه‌ های متعدد تبدیل میکند. برای ایجاد یک سیستم قالب‌ بندی پایدار، نبشی صفر در کنار سایر اتصالات مانند پین و گوه و سولجر به کار می‌ رود.

مشخصات فنی و جدول وزن کامل نبشی صفر ضمان

برای انتخاب و سفارش نبشی صفر مناسب، دسترسی به اطلاعات فنی دقیق ضروری است. نبشی‌های صفر معمولاً در طول‌ های 0.5، 1، 1.5 و 2 متر، با عرض لبه‌ های 5 و 6 سانتی‌ متر و با ضخامت ورق 3 و 4 میلی‌ متر تولید می‌ شوند. این قطعات با هر دو نوع قالب لبه خم و لبه تسمه‌ ای سازگار هستند. شرکت ضمان با ارائه جدول جامع زیر، به شما در انتخاب دقیق محصول مورد نیازتان کمک میکند.

جدول جامع مشخصات فنی و وزن نبشی صفر ضمان

این جدول از یک لیست ساده فراتر رفته و به یک ابزار تصمیم‌ گیری تبدیل شده است. با ستون “کاربرد پیشنهادی”، کاربران میتوانند به سرعت تشخیص دهند که کدام مدل برای نیاز خاص پروژه آن‌ ها مناسب‌تر است؛ برای مثال، نبشی با ضخامت 4 میلی‌ متر برای پروژه‌ های سنگین با سرعت بتن‌ ریزی بالا توصیه میشود.

راهنمای گام‌ به‌ گام نصب و استفاده صحیح از نبشی صفر

اجرای صحیح نبشی صفر، کلید بهره‌ برداری از تمام مزایای آن است. مراحل زیر یک راهنمای عملی برای نصب این قطعه در کارگاه ارائه میدهد:

• انتخاب نبشی مناسب: با توجه به جدول مشخصات فنی (بخش ۵)، طول و ضخامت مناسب را بر اساس ارتفاع قالب و فشار پیش‌ بینی‌شده بتن انتخاب کنید. برای دیوارهای بلندتر و بتن‌ ریزی سریعتر، از نبشی‌ های ضخیم‌ تر (4 میلی‌ متر) استفاده کنید.
• آماده‌ سازی و جانمایی: سطوح لبه‌ های قالب‌ ها باید تمیز و عاری از هرگونه آلودگی باشند. نبشی صفر را دقیقاً در محل اتصال خارجی دو پانل عمود بر هم قرار دهید.
• اتصال و تثبیت: سوراخ‌ های نبشی صفر را با شیارهای لبه قالب‌ ها هم‌ تراز کنید. سپس با استفاده از پین و گوه، اتصال را برقرار سازید. پین را از سوراخ‌ ها عبور داده و گوه را با چکش در جای خود محکم کنید تا یک اتصال کاملاً صلب و بدون لقی ایجاد شود.
• کنترل و بازرسی نهایی: پیش از بتن‌ ریزی، تمام اتصالات را بازرسی کنید. اطمینان حاصل کنید که تمام گوه‌ ها به درستی در جای خود محکم شده‌ اند و گوشه ایجاد شده کاملاً گونیا و شاقول است.

توجه مهم: نبشی صفر قالب‌ بندی را با وال پست یا نبشی‌ کشی سازه اشتباه نگیرید. نبشی صفر یک قطعه موقت برای سیستم قالب‌ بندی است که پس از بتن‌ ریزی باز میشود. در مقابل، نبشی‌ کشی یا وال پست، یک المان دائمی سازه‌ ای است که برای مهار دیوارهای غیرسازه‌ ای در برابر نیروهای جانبی مانند زلزله به کار می‌ رود و با جوشکاری یا پیچ به اسکلت اصلی متصل میشود. این دو کاربرد کاملاً متفاوت هستند و نباید با یکدیگر اشتباه گرفته شوند.

نبشی صفر ضمان: کیفیت برتر برای پروژه‌ های ماندگار

شرکت ضمان با تکیه بر دانش فنی و تجربه طولانی در صنعت، نبشی‌ های صفری را تولید میکند که تضمین‌ کننده کیفیت و دوام در پروژه‌ های شما هستند.

• کیفیت مواد اولیه: ما از بهترین ورق‌ های فولادی مانند فولاد مبارکه برای تولید محصولات خود استفاده میکنیم تا دوام بالا و قابلیت استفاده مجدد حداکثری را تضمین نماییم.
• تولید دقیق: فرآیندهای تولید پیشرفته ما، دقت ابعادی، پانچ دقیق سوراخ‌ ها و زاویه 90 درجه کامل را در تمام محصولات تضمین میکند.
• سازگاری کامل: نبشی‌ های صفر ضمان به گونه‌ ای طراحی شده‌ اند که با کل سیستم قالب فلزی مدولار این شرکت و سایر قالب‌ های استاندارد بازار، سازگاری کامل داشته باشند و اتصالی بی‌ نقص و عملکردی بهینه را فراهم کنند.

برای دریافت مشاوره تخصصی در مورد انتخاب بهترین اتصالات برای پروژه خود و استعلام قیمت روز، با کارشناسان ما در ضمان تماس بگیرید.

سوالات متداول در مورد نبشی صفر

در این بخش به متداول‌ ترین پرسش‌ های شما درباره نبشی صفر قالب فلزی پاسخ میدهیم تا انتخاب و استفاده از این محصول برایتان آسان‌ تر شود.

تفاوت اصلی نبشی صفر با کنج بیرونی چیست؟

تفاوت اصلی در تماس با بتن است. کنج بیرونی بخشی از سطح بتن را میپوشاند، در حالی که نبشی صفر هیچ تماسی با بتن ندارد و گوشه‌ ای تیزتر و صاف‌ تر ایجاد میکند. همچنین نبشی صفر در شرایط خاص مانند محدودیت فضا یا اتصالات پیچیده (مانند اتصال تیر به سقف) کاربرد دارد.

چگونه ضخامت مناسب (۳ میل یا ۴ میل) را انتخاب کنم؟

انتخاب ضخامت به فشار بتن بستگی دارد. برای قالب‌ بندی‌ های با ارتفاع استاندارد و سرعت بتن‌ ریزی معمولی، ضخامت 3 میلی‌متر کافی است. برای دیوارهای بلند، بتن‌ ریزی با سرعت بالا یا پروژه‌ های سنگین که فشار بیشتری به قالب وارد می‌شود، استفاده از ضخامت 4 میلی‌ متر برای مقاومت بالاتر توصیه میشود.

آیا نبشی صفر با تمام انواع قالب‌ های فلزی سازگار است؟

بله، نبشی صفر برای کار با قالب‌ های مدولار استاندارد که دارای الگوی سوراخ/شیار مشخصی هستند، طراحی شده است. این قطعه با هر دو نوع قالب لبه خم و لبه تسمه‌ ای سازگاری دارد.

عوامل موثر بر قیمت نبشی صفر چیست؟

قیمت نبشی صفر عمدتاً تحت تأثیر قیمت جهانی فولاد به عنوان ماده اولیه اصلی قرار دارد. علاوه بر این، ابعاد محصول (طول، عرض لبه و ضخامت) نیز بر قیمت نهایی آن مؤثر است.

چگونه میتوانم سفارش خود را در شرکت ضمان ثبت کنم؟

فرآیند سفارش بسیار ساده است. کافی است از طریق تلفن یا ایمیل با کارشناسان فروش ما تماس بگیرید، مشاوره تخصصی دریافت کنید، پیش‌فاکتور رسمی خود را تحویل بگیرید و پس از تأیید، سفارش خود را نهایی کنید.

نتیجه‌ گیری: نبشی صفر، سرمایه‌ گذاری هوشمندانه در دقت و کیفیت سازه

در پایان این بررسی جامع، مشخص میشود که نبشی صفر قالب فلزی فراتر از یک قطعه اتصال ساده است؛ این یک ابزار مهندسی حیاتی برای دستیابی به دقت معماری، تضمین کیفیت سازه‌ ای و بهینه‌ سازی فرآیندهای اجرایی در پروژه‌ های بتنی است. مزایای کلیدی آن از ایجاد گوشه‌ های بی‌ نقص و تقویت پایداری سیستم قالب‌ بندی گرفته تا صرفه‌ جویی در زمان و هزینه‌ های اجرایی آن را به یک سرمایه‌ گذاری هوشمندانه برای هر پیمانکار یا سازنده‌ ای تبدیل میکند که به کیفیت و دوام اهمیت میدهد.

در شرکت ضمان، ما متعهد به ارائه راهکارهایی هستیم که به شما در ساختن سازه‌ هایی دقیق، مستحکم و ماندگار کمک میکند. نبشی صفر تنها یکی از این راهکارها در مجموعه گسترده اتصالات قالب بندی ماست که برای ارتقای سطح پروژه‌ های شما طراحی شده است.
