در دنیای پیچیده مهندسی عمران، نفوذ آب به سازه‌ های بتنی چالشی همیشگی و پرهزینه است. این پدیده، به‌ ویژه در سازه‌ هایی که در تماس مستقیم با آب قرار دارند، مانند مخازن، استخرها، سدها و کانال‌ های انتقال آب، میتواند به فرسایش سازه، خوردگی آرماتورها و کاهش چشمگیر عمر مفید پروژه منجر شود. آب‌ بندی کامل و بی‌ نقص، نه یک انتخاب، بلکه یک ضرورت مهندسی است. در این میان، «میان بولت آب‌ بندی» به عنوان یک قطعه مهندسی‌ شده و حیاتی، نقشی دوگانه و بی‌ بدیل ایفا میکند: این قطعه نه تنها فاصله دقیق بین قالب‌ های بتن را در حین بتن‌ ریزی حفظ میکند، بلکه به عنوان یک سد دائمی و نفوذناپذیر در برابر آب عمل مینماید.

شرکت ضمان، به عنوان یکی از پیشگامان صنعت تولید تجهیزات قالب‌ بندی بتن در خاورمیانه، با تکیه بر دانش فنی روز و بهره‌ گیری از مدرن‌ ترین ماشین‌ آلات و ربات‌ های صنعتی، راهکارهای جامعی در این زمینه ارائه میدهد. با ظرفیت تولید سالانه بیش از ۱۶,۰۰۰ تن انواع قالب‌ های فلزی و متعلقات آن، ضمان شریکی قابل اعتماد برای اجرای موفقیت‌ آمیز پروژه‌ های عمرانی در هر مقیاسی است. این گزارش فنی، به بررسی جامع میان بولت آب بند، انواع، کاربردها و معیارهای انتخاب آن میپردازد تا مهندسان و مجریان پروژه‌ ها را در دستیابی به سازه‌ هایی پایدار و کاملاً آب‌ بند یاری رساند.

میان بولت آب‌ بندی چیست و چگونه از نشت آب جلوگیری میکند؟

برای درک عملکرد مهندسی میان بولت آب‌ بند، ابتدا باید چالش اصلی در قالب‌ بندی دیوارهای بتنی را تحلیل کرد. در فرآیند بتن‌ ریزی دیوارها، برای مهار فشارهای هیدرواستاتیک عظیم بتن تازه و جلوگیری از باز شدن قالب‌ ها، از بولت‌ های تمام رزوه استفاده میشود.

این بولت‌ ها از میان قالب‌ ها عبور کرده و دو جداره را به یکدیگر متصل نگه میدارند. پس از گیرش بتن و باز کردن قالب‌ ها، این بولت‌ های موقت از دیوار خارج میشوند و حفره‌ ای سرتاسری در بتن باقی میگذارند. در سازه‌ های معمولی مانند ساختمان‌ های مسکونی، این حفره‌ ها به سادگی با ملات پر میشوند و مشکل خاصی ایجاد نمیکنند. اما در سازه‌ های هیدرولیکی که باید در برابر نفوذ آب مقاوم باشند، همین حفره‌ ها به نقاط ضعف بحرانی و مسیرهای اصلی نشت آب تبدیل میشوند.

میان بولت آب‌ بند به عنوان یک راهکار هوشمندانه و یکپارچه برای حل این مشکل طراحی شده است. این قطعه به جای بولت‌ های موقت، در مرکز ضخامت دیوار و بین دو پانل قالب قرار میگیرد و پس از بتن‌ ریزی، برای همیشه در قلب بتن مدفون میشود. ساختار منحصربه‌ فرد این قطعه، به‌ ویژه وجود یک صفحه مدور (Flange) در مدل‌ های چدنی و فلزی، مسیر حرکت آب را طولانی و مسدود کرده و عملاً از هرگونه نشتی جلوگیری میکند.

ارزش واقعی میان بولت آب‌ بندی در عملکرد دوگانه و همزمان آن نهفته است. این قطعه صرفاً یک اتصال‌ دهنده یا یک آب‌ بند نیست؛ بلکه یک سیستم مهندسی‌ شده است که سه وظیفه حیاتی را به طور همزمان انجام میدهد:

1. چفت کردن دو قالب روبروی هم: پایداری سیستم قالب‌ بندی را تضمین میکند.
2. حفظ فاصله ثابت بین قالب‌ ها: ضخامت دقیق و یکنواخت دیوار بتنی را تضمین میکند.
3. آب‌ بندی دائمی محل عبور بولت: نیاز به هرگونه عملیات آب‌ بندی ثانویه را حذف میکند.

این رویکرد یکپارچه، فرآیند ساخت را بهینه‌ سازی میکند. با حذف مراحل زمانبر و پرخطای خارج کردن بولت، پاکسازی حفره و تزریق مواد آب‌ بند، میان بولت آب‌ بند به ابزاری برای بهینه‌ سازی فرآیند تبدیل میشود که هم یکپارچگی سازه و هم بهره‌ وری پروژه را به طور قابل توجهی افزایش میدهد.

راهنمای جامع انواع میان بولت آب‌ بندی (تحلیل فنی و مقایسه‌ ای)

میان بولت‌های آب بند بر اساس جنس، فرآیند تولید و ساختار، به سه دسته اصلی تقسیم میشوند. انتخاب نوع مناسب به نیازهای فنی، بودجه و شرایط خاص هر پروژه بستگی دارد.

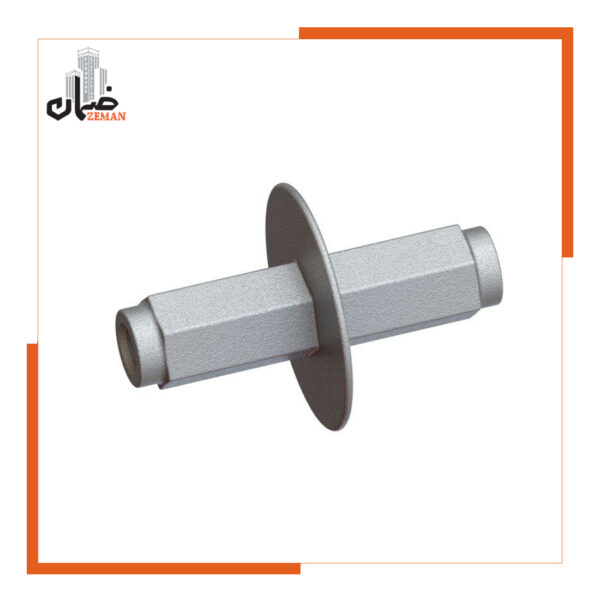

میان بولت آب‌ بندی چدنی: استاندارد مقاومت و دوام

میان بولت چدنی، به عنوان پرکاربردترین و متداول‌ ترین نوع، شناخته میشود و به دلیل خواص مکانیکی برتر، در بسیاری از پروژه‌ های حساس مورد استفاده قرار میگیرد.

• مواد و فرآیند تولید: این قطعه از چدن نشکن (داکتیل) با استفاده از روش ریخته‌ گری یکپارچه تولید میشود. این فرآیند تضمین می‌کند که محصول نهایی هیچ‌ گونه درز، جوش یا نقطه ضعفی نداشته باشد و حداکثر مقاومت را در برابر فشارهای هیدرواستاتیک و مکانیکی ارائه دهد.
• مشخصات فنی: این میان بولت‌ ها معمولاً در ابعاد استاندارد تولید میشوند: طول کلی ۱۲ سانتی‌ متر و یک صفحه آب‌ بند دایره‌ ای در مرکز با قطر ۷ الی ۸ سانتی‌ متر. وزن تقریبی آن حدود ۵۵۰ گرم است که نشان‌ دهنده تراکم و کیفیت بالای مواد اولیه میباشد.
• عملکرد و اجرا: در حین قالب‌ بندی، این قطعه در مرکز ضخامت دیوار قرار میگیرد. سپس دو بولت بیرونی (که معمولاً با یک غلاف پلاستیکی پوشانده میشوند تا به بتن نچسبند) از دو طرف به رزوه‌ های داخلی میان بولت متصل میشوند. پس از اتمام بتن‌ ریزی و باز کردن قالب‌ ها، بولت‌ های بیرونی باز شده و میان بولت چدنی برای همیشه در بتن مدفون می‌ ماند.
• مزایا و کاربردها: مقاومت فشاری بسیار بالا، نصب سریع و آسان، و قیمت مقرون‌ به‌ صرفه نسبت به عملکرد فوق‌ العاده، از مزایای کلیدی آن است. به دلیل مقاومت شیمیایی بالای چدن، این مدل بهترین گزینه برای سازه‌ هایی است که در معرض مواد اسیدی یا خورنده قرار دارند. به همین دلیل، در پروژه‌ هایی مانند سدها، مخازن آب و فاضلاب و استخرهای بزرگ، انتخاب اول مهندسان است.

میان بولت آب‌ بند پلاستیکی (PVC): انتخاب اقتصادی و انعطاف‌ پذیر

این مدل برخلاف نوع چدنی، یک قطعه واحد نیست، بلکه یک سیستم مدولار است که از اجزای مختلفی تشکیل شده و انعطاف‌ پذیری بالایی را فراهم میکند.

اجزای تشکیل‌ دهنده:

• لوله آجدار: بدنه اصلی سیستم که از جنس PVC مقاوم ساخته شده و بولت از داخل آن عبور میکند. مهم‌ ترین ویژگی آن، قابلیت تغییر طول متناسب با ضخامت دیوار است.
• رابط: این قطعه که به آن “قرقره‌ ای” نیز گفته میشود، لوله آجدار را به قطعه مخروطی متصل میکند. دندانه‌ های روی سطح آن، درگیری مکانیکی کاملی با بتن ایجاد کرده و از نفوذ آب در سطح تماس جلوگیری میکند.
• مخروطی: این قطعات در دو انتهای سیستم قرار میگیرند و با سطح داخلی قالب در تماس هستند. پس از بتن‌ ریزی و باز کردن قالب‌ ها، مخروطی‌ ها به راحتی از بتن خارج میشوند.
• استاپرها: این قطعات، مرحله نهایی آب‌بندی را تکمیل میکنند. پس از خروج مخروطی‌ ها، ابتدا یک استاپر U (ساده و بدون لبه) با فشار به مرکز لوله آجدار هدایت میشود تا یک سد داخلی ایجاد کند. سپس دو استاپر T (لبه‌ دار) از دو طرف در حفره‌ های باقی‌ مانده قرار میگیرند تا آب‌ بندی سطح خارجی را به طور کامل انجام دهند.

مزایا: مزیت اصلی این سیستم، قیمت بسیار اقتصادی آن است که میتواند هزینه‌ های آب‌ بندی را تا ۵ برابر کاهش دهد. وزن کم، حمل و نقل و نصب آسان، انعطاف‌ پذیری بالا در تعیین طول و عدم واکنش شیمیایی با بتن از دیگر مزایای آن به شمار میرود.

کاربردها: این مدل برای پروژه‌ هایی که در آنها بهینه‌ سازی بودجه اهمیت بالایی دارد، مانند استخرهای خصوصی و مخازن بتنی کوچک و متوسط، یک گزینه ایده‌ آل است.

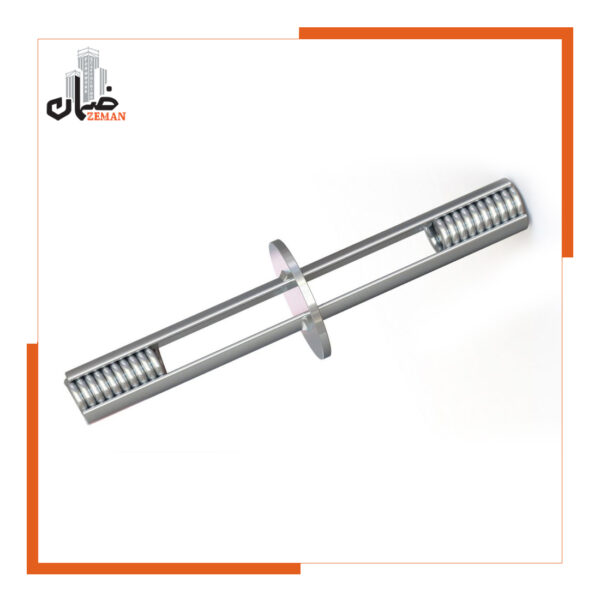

میان بولت آب‌ بند فلزی (فنری): مهندسی شده برای پروژه‌ های خاص

این نوع میان بولت برای پروژه‌ هایی طراحی شده است که نیاز به انطباق با ضخامت‌ های غیراستاندارد دیوار دارند و مقاومت کششی بالایی را طلب میکنند.

• ساختار و انواع: بدنه اصلی این میان بولت از یک قطعه فلزی (تسمه برای طول‌ های کمتر از ۵۰ سانتی‌ متر و میلگرد برای طول‌ های بیشتر) تشکیل شده است. در دو انتهای آن، دو مهره فنری جوش داده شده است که در دو نوع دنده ریز و دنده درشت تولید میشوند تا با انواع بولت‌ های قالب‌ بندی سازگار باشند.
• مشخصات فنی: مشابه مدل چدنی، این نوع نیز دارای یک صفحه آب‌ بند فلزی دایره‌ ای در مرکز است که معمولاً ۳ میلی‌ متر ضخامت و ۷ سانتی‌ متر قطر دارد. طول فنرها (بین ۵ تا ۱۰ سانتی‌ متر) و طول کلی بدنه، کاملاً متناسب با ضخامت دیوار و فشار بتن قابل سفارش است.
• نکته کلیدی در اندازه‌ گیری: یک نکته فنی بسیار مهم در سفارش این محصول وجود دارد. طول میان بولت فلزی باید ۶ سانتی‌ متر کمتر از ضخامت نهایی دیوار سفارش داده شود. دلیل این امر، اضافه شدن دو قطعه مخروطی پلاستیکی (هر کدام به طول ۳ سانتی‌ متر) در دو انتهای آن در زمان نصب است.
• مزایا: مهم‌ ترین مزیت این مدل، قابلیت سفارشی‌ سازی دقیق طول برای دیوارهای با ضخامت غیراستاندارد است. همچنین مقاومت کششی بسیار بالایی دارد و پایداری فوق‌ العاده‌ ای در سیستم قالب‌ بندی ایجاد میکند.
• معایب: قیمت آن معمولاً از مدل چدنی بالاتر است و فرآیند تولید آن به دلیل نیاز به جوشکاری، زمان‌ برتر و پیچیده‌ تر است.

کاربردهای کلیدی میان بولت آب‌ بندی در صنعت ساختمان

استفاده از میان بولت آب‌ بند در هر سازه‌ ای که در آن جلوگیری از نفوذ آب یک اولویت است، امری ضروری محسوب میشود. برخی از مهم‌ ترین کاربردهای این قطعه عبارتند از:

• سازه‌ های هیدرولیکی و آبی: این بخش اصلی‌ترین حوزه کاربرد میان بولت آب بند است. سازه‌هایی مانند سدها، دیواره مخازن ذخیره آب شرب و فاضلاب، کانال‌ های انتقال آب، برج‌ های خنک‌ کننده و تصفیه‌ خانه‌ ها همگی برای عملکرد صحیح و طولانی‌ مدت به آب‌ بندی کامل نیاز دارند.
• پروژه‌ های مسکونی و تجاری: در ساخت استخرهای شنا، جکوزی‌ها، مخازن آب اضطراری ساختمان‌ها، دیوارهای حائل و دیوارهای زیرزمین که در معرض فشار آب‌ های زیرزمینی قرار دارند، استفاده از این قطعه از بروز مشکلات نم و رطوبت در آینده جلوگیری میکند.
• پروژه‌ های زیرساختی: در ساخت تونل‌ های شهری و بین‌ شهری، سازه‌ های نگهبان گودبرداری‌ ها، و دیوارهای برشی که به دلیل موقعیت قرارگیری نیاز به آب‌ بندی دارند، میان بولت آب بند نقش کلیدی ایفا میکند.

چگونه بهترین میان بولت آب‌ بند را برای پروژه خود انتخاب کنیم؟

انتخاب میان بولت مناسب یک تصمیم مهندسی است که نیازمند توازن بین سه فاکتور کلیدی هزینه، عملکرد و انعطاف‌ پذیری است. یک انتخاب اشتباه میتواند منجر به افزایش هزینه‌ ها یا کاهش کیفیت آب‌ بندی شود. چارچوب زیر به مهندسان و مدیران پروژه کمک میکند تا بهترین تصمیم را اتخاذ نمایند:

• تعیین نیاز پروژه: اولین و مهم‌ترین گام، مشخص کردن این است که آیا سازه واقعاً به آب‌ بندی نیاز دارد یا خیر. برای دیوارهای برشی معمولی در ساختمان‌ های مسکونی، استفاده از بولت‌ های معمولی و پر کردن حفره‌ ها کافی است، اما برای یک مخزن آب، این کار غیرقابل قبول است.
• تحلیل بودجه: اگر محدودیت بودجه عامل تعیین‌ کننده است، میان بولت پلاستیکی به دلیل قیمت بسیار پایین، اقتصادی‌ ترین گزینه موجود است.
• بررسی ضخامت دیوار: برای دیوارهای با ضخامت استاندارد، مدل‌ های چدنی و پلاستیکی گزینه‌ های مناسبی هستند. اما اگر ضخامت دیوار سفارشی و غیراستاندارد است، میان بولت فلزی (فنری) به دلیل قابلیت تنظیم طول، تنها انتخاب ممکن است.
• ارزیابی فشارهای سازه‌ ای: در پروژه‌ هایی با ارتفاع بتن‌ ریزی زیاد و فشارهای هیدرواستاتیک بالا (مانند دیوارهای بلند سدها)، مدل‌ های چدنی و فلزی به دلیل مقاومت مکانیکی و فشاری برتر، گزینه‌های مطمئن‌ تری هستند.
• تحلیل شرایط محیطی: در محیط‌ های شیمیایی خورنده، مانند مخازن تصفیه فاضلاب صنعتی که ممکن است حاوی مواد اسیدی باشند، میان بولت چدنی به دلیل مقاومت شیمیایی ذاتی، عملکرد بهتری نسبت به مدل‌ های پلاستیکی و فلزی از خود نشان میدهد.

مزیت ضمان: کیفیت، دقت و اطمینان در تولید میان بولت آب بند

انتخاب تأمین‌ کننده معتبر به اندازه انتخاب نوع محصول اهمیت دارد. شرکت ضمان با تکیه بر مزیت‌ های رقابتی خود، اطمینان و کیفیت را برای پروژه‌ های عمرانی به ارمغان می‌ آورد.

• مقیاس و تکنولوژی تولید: ظرفیت تولید سالانه بیش از ۱۶,۰۰۰ تن و بهره‌ گیری از خطوط تولید رباتیک و ماشین‌ آلات مدرن، ضمان را قادر می‌ سازد تا نیاز پروژه‌ های بزرگ را در کوتاه‌ ترین زمان ممکن و با کیفیتی یکنواخت تأمین کند. تمامی محصولات مطابق با استانداردهای بین‌ المللی معتبر مانند DIN تولید میشوند.
• کیفیت مواد اولیه: عملکرد نهایی هر محصولی به کیفیت مواد اولیه آن وابسته است. ضمان با استفاده از چدن داکتیل با گرید بالا و مواد PVC مقاوم، محصولی را ارائه میدهد که در شرایط واقعی پروژه، عملکردی قابل پیش‌بینی و مطمئن دارد.
• تجربه و اعتبار بین‌ المللی: با بیش از دو دهه سابقه (تأسیس در سال 1999) و حضور موفق در بازارهای صادراتی کشورهایی نظیر عراق، تاجیکستان، ترکمنستان، قطر و امارات، کیفیت محصولات ضمان در سطح جهانی به اثبات رسیده است. این موفقیت گواهی بر توانایی رقابت با تولیدکنندگان مطرح جهانی است.
• پشتیبانی فنی و مشاوره تخصصی: تیم فنی و مهندسی ضمان آماده ارائه مشاوره تخصصی به مجریان پروژه‌ ها برای انتخاب دقیق‌ ترین و مناسب‌ ترین محصول است. این خدمات مشاوره‌ ای، از بروز اشتباهات پرهزینه‌ ای مانند انتخاب سایز نادرست میان بولت فلزی یا استفاده از نوع نامناسب در شرایط محیطی خاص، جلوگیری کرده و ضمان را از یک فروشنده صرف، به یک شریک فنی قابل اعتماد تبدیل میکند.

سوالات متداول در مورد میان بولت آب‌ بندی

آیا می‌توان از میان بولت آب‌ بندی مجدداً استفاده کرد؟

خیر. بدنه اصلی میان بولت (اعم از چدنی، پلاستیکی یا فلزی) پس از بتن‌ ریزی در سازه مدفون شده و بخشی از سیستم آب‌ بندی دائمی آن می‌شود. این قطعات یکبار مصرف هستند. با این حال، بولت‌ های بیرونی که برای مهار قالب‌ ها به میان بولت متصل میشوند، پس از باز شدن قابل استفاده مجدد در پروژه‌ های دیگر هستند.

تفاوت اصلی میان بولت آب‌ بند با بولت معمولی چیست؟

بولت معمولی (تمام رزوه یا دو سر رزوه) یک قطعه موقت است که پس از گیرش بتن از دیوار خارج می‌شود و حفره‌ ای به جا می‌گذارد که نیازمند آب‌ بندی ثانویه است. در مقابل، میان بولت آب بند یک قطعه دائمی است که در بتن باقی می‌ ماند و خود نقش آب‌بند اصلی را در محل عبور بولت ایفا میکند و نیاز به هرگونه عملیات اضافی را از بین میبرد.

عوامل تعیین‌ کننده قیمت میان بولت آب‌ بندی چیست؟

مهم‌ ترین عوامل عبارتند از:

1. جنس: پلاستیک (PVC) ارزان‌ترین گزینه است، در حالی که چدن و فلز به دلیل هزینه بالاتر مواد اولیه و فرآیند تولید پیچیده‌ تر، قیمت بیشتری دارند.
2. ابعاد: در مدل‌ های پلاستیکی و فلزی، افزایش طول به معنای افزایش قیمت است.
3. فرآیند تولید: ریخته‌ گری یکپارچه در مدل چدنی و جوشکاری دقیق در مدل فلزی، بر قیمت نهایی تأثیرگذار است.

برای دیوار با ضخامت ۴۰ سانتی‌ متر، چه سایز میان بولت فلزی باید سفارش دهم؟

برای محاسبه سایز میان بولت فلزی، باید طول دو مخروطی پلاستیکی (هر کدام ۳ سانتی‌ متر) را از ضخامت دیوار کم کنید. بنابراین برای دیوار ۴۰ سانتی‌ متری، باید یک میان بولت به طول ۳۴ سانتی‌ متر (40−(3+3)=34) سفارش دهید تا پس از نصب مخروطی‌ها، طول نهایی دقیقاً ۴۰ سانتی‌ متر شود.
