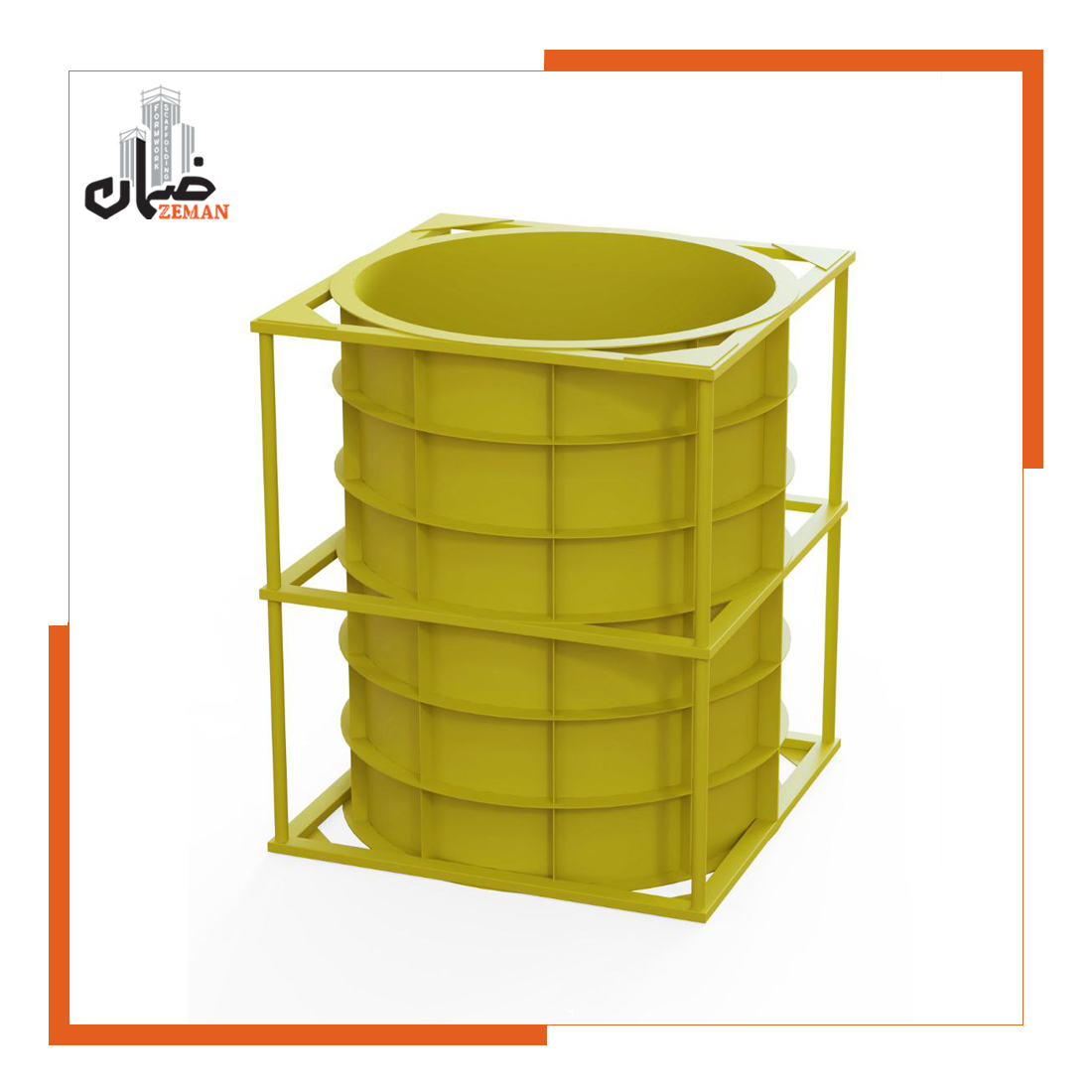

قالب ستون گرد یکی از انواع قالب های خاص میباشد که با نام هایی همچون قالب هلالی شکل و دایره‌ای نیز شناخته می‌شود. قالب گرد از ورق فلزی در ضخامت ۳ و ۴ میلی متر در ابعاد گوناگون ساخته میشود که عمده استفاده از آن در اجرای ستون های دایره‌ ای با قطر داخلی کمتر از ۲ می‌باشد. این نوع از قالب ها به دلیل وجود ساختار خاص منحنی کاربرد چندانی در بخش های دیگر از جمله اجرای سقف و فونداسیون ندارند و تنها در اجرای ستون های گرد میتوان از آنها استفاده کرد.

قالب ستون گرد، یک سیستم مدولار پیشرفته است که برای قالب‌ بندی ستون‌ های بتنی دایره‌ ای با قطرهای متنوع، از 150 تا 1200 میلی‌ متر، طراحی شده است. این سیستم از پنل‌ های نیمه‌ دایره‌ ای ساخته‌ شده از فولاد یا مواد کامپوزیتی تشکیل شده که امکان مونتاژ سریع و دقیق را فراهم میکند. طراحی مدولار و قابل تنظیم آن، فشارهای هیدرواستاتیک بتن تازه را به‌ خوبی تحمل کرده و سطوح بتنی صاف با کلاس 1 ارائه میدهد، به‌ طوری که نیاز به عملیات ترمیمی پس از بتن‌ ریزی به حداقل میرسد.

این قالب با انعطاف‌ پذیری بالا برای پروژه‌ های مختلف از ساختمان‌ های بلندمرتبه تا پل‌ ها و سازه‌ های صنعتی مناسب است و با تجهیزات ایمنی یکپارچه، کارایی و ایمنی را در کارگاه افزایش میدهد. مواد استفاده‌ شده در این سیستم، مانند فولاد مقاوم یا کامپوزیت‌ های سبک، در مقایسه با قالب‌ های سنتی چوبی، دوام و مقاومت بیشتری در برابر خوردگی و شرایط جوی دارند. بهره‌گیری از این سیستم فرآیند قالب‌ بندی ستون گرد را سریع‌ تر کرده و نیاز به نیروی کار را کاهش میدهد، در حالی که کیفیت بالای سطح نهایی بتن را تضمین میکند.

قالب گرد چه کاربردی دارد

به دلیل وجود ساختار خاص و ابعاد و اندازه متفاوت قالب ستون گرد به منظور ایجاد شکل منحنی بر روی بتن در سازه هایی مانند اجرای پل، پارکینگ، هتل، برج ها و ساخت سازه های بتنی گسترده و سنگین با ارتفاع بیشتر از 5 متر به جهت استقامت و پایداری بیشتر مورد استفاده قرار میگیرند. طراحی این قالب‌ ها به صورتی است که نصب و اجرای بسیار راحتی دارند و موجب سهولت در اجرا افزایش روند ساخت و ساز میشوند. علاوه بر آن هنگام بتن ریزی از خارج شدن شیره بتن جلوگیری میکنند.

قالب ستون گرد برای پروژه‌ های متنوع ساختمانی و زیربنایی، به‌ ویژه در ساخت ستون‌ های دایره‌ ای، کاربرد دارد. این سیستم در پروژه‌ های مسکونی، تجاری، صنعتی و زیربنایی مانند پل‌ ها و تونل‌ ها استفاده میشود و به دلیل قابلیت تنظیم برای قطرهای مختلف، برای سازه‌ های پیچیده و متنوع ایده‌ آل است.

در قالب‌ بندی ستون گرد، این سیستم به دلیل استفاده از پنل‌ های مدولار و حذف اتصالات پیچیده، سرعت مونتاژ و دمونتاژ را افزایش میدهد. این ویژگی برای پروژه‌ های با زمان‌ بندی فشرده، مانند ساختمان‌ های بلندمرتبه یا پل‌ها، بسیار مناسب است. همچنین، در مناطق زلزله‌ خیز عملکردی عالی دارد، زیرا ستون‌ های گرد به دلیل توزیع یکنواخت بار، مقاومت بالایی در برابر نیروهای جانبی و گشتاورهای پیچشی ارائه می‌دهند. پیمانکاران با استفاده از قالب ستون گرد می‌توانند سطوح بتنی با کیفیت بالا و بدون نیاز به پرداخت اضافی تولید کنند.

اجزا سیستم قالب ستون گرد

پنل‌ های نیمه‌ دایره‌ ای

این پنل‌ها هسته اصلی سیستم قالب ستون گرد هستند و از فولاد یا مواد کامپوزیتی باکیفیت ساخته شده‌اند. در قطرهای متنوع (150 تا 1200 میلی‌متر) عرضه می‌شوند و برای سازگاری با ستون‌های گرد با ارتفاع 3.66 تا 11 متر طراحی شده‌اند. وزن کم و طراحی بدون اتصالات پیچیده، حمل‌ونقل و نصب را آسان کرده و سطح صاف آنها بتن نمایان باکیفیتی تولید می‌کند.

سیستم‌ های اتصال

این سیستم‌ ها شامل میله‌ ها و اتصالات مقاوم برای پایداری قالب طی بتن‌ریزی هستند. طراحی دقیق آنها اتصال‌ های محکم و بدون نشتی ایجاد کرده و با پنل‌ های قالب ستون گرد کاملاً سازگار است. نصب سریع این اجزا زمان مونتاژ را کاهش داده و ایمنی را بهبود می‌بخشد.

براکت‌ ها و مهارها

براکت‌ ها برای حمایت و تثبیت پنل‌ ها در موقعیت‌ های مختلف طراحی شده‌ اند. مواد مقاوم با پوشش ضدخوردگی دوام آنها را تضمین میکند. این براکت‌ ها برای قالب‌ بندی ستون‌ های گرد با قطرهای مختلف مناسب بوده و دقت و ثبات را افزایش میدهند.

سکوهای ایمنی

این سکوها با نرده‌ های یکپارچه برای افزایش ایمنی کارگران طراحی شده‌ اند. ساخته‌ شده از مواد مقاوم در برابر شرایط جوی، نصب سریع با حداقل تجهیزات را امکان‌ پذیر میکنند. سازگاری با پنل‌ ها و براکت‌ ها، آنها را به گزینه‌ ای کارآمد برای پروژه‌ های بزرگ تبدیل کرده است.

اسپیسرها و اتصالات تقویتی

اسپیسرها و اتصالات تقویتی برای قرارگیری دقیق میلگردها در داخل قالب استفاده می‌شوند. این اجزا فاصله مناسب بین میلگردها و قالب را حفظ کرده و از جابجایی طی بتن‌ ریزی جلوگیری می‌کنند، که به تولید ستون‌ های گرد با استحکام بالا کمک میکند.

انواع قالب گرد ستون

قالب های ستون گرد به دو صورت فلزی و پلاستیکی در سه مقطع مختلف کوچک و متوسط و بزرگ که شامل اندازه های آن است تولید و مونتاژ میشوند. این قالب ها تفاوت بسیار زیادی در نوع ساختار جنس و مقاومت با یکدیگر دارند و می‌توانند در اجرای پروژه های مختلف عملکرد گوناگونی داشته باشند. از آنجایی که قالب گرد اغلب در سازه های سنگین برای اجرای ستون مورد استفاده قرار میگیرند، انتخاب نوع مناسب آنها برای قالب بندی حائزه اهمیت بسیار زیادی است.

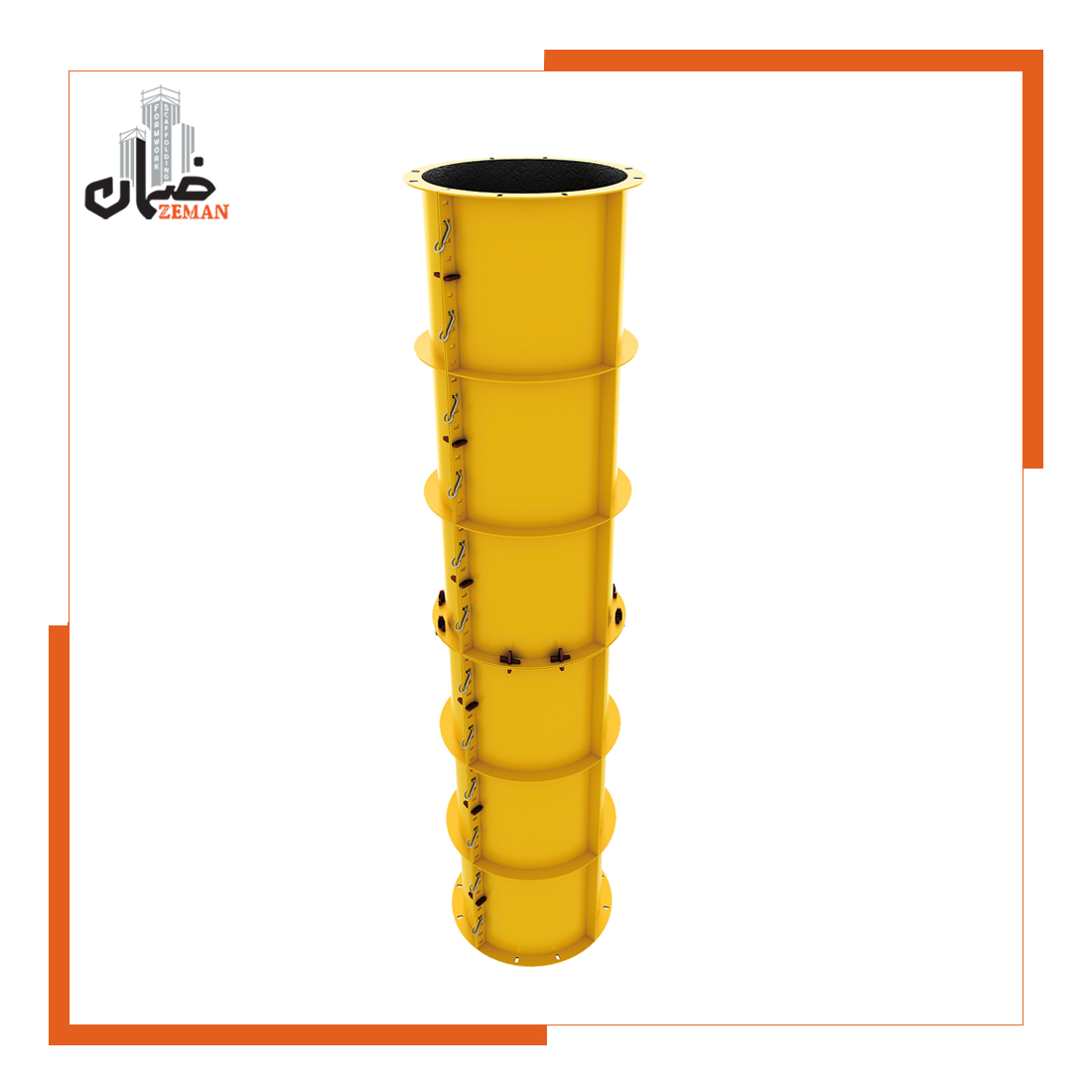

قالب ستون فلزی

تولیدات قالب ستون دایراه‌ای برای نخستین بار از جنس فلزی و با استفاده از ورق های فولادی انجام شد. این قالب ها به دلیل استفاده در ستون هایی با قطر 180 سانتی متر در ابتدا از جنس فلزی تولید شدند. که استفاده از ورق های فلزی به دلیل مقاومت و ثبات بالای قالب ها در برابر حجم بتن ریزی بالا است. قالب های فلزی نسبت به قالب های دیگر دارای طول عمر و ایمنی بالای در اجرای ستتون های گرد هستند، که ب استفاده های درست میتوان مدت زمان طولانی از آنها استفاده کرد.

قالب ستون پلاستیکی

با توسعه و پیشرفت صنعت ساخت و ساز و ورود قالب های پلاستیکی به این صنعت تولیدات آنها در شکل های گرد و منحنی نیز انجام شد. قالب های پلاستیکی ستون معمولا به صورت یک تیکه در ابعاد و اندازه های کوچکتر تولید میشوند، که برای اجرای آنها از مهاری های لازم نیز استفاده میشود. این قالب ها به نسبت قالب فلزی دارای طول عمر و پایداری کمتری هستند، که برای استفاده از آنها و ایجاد مقاومت و استحکامات لازم باید از مهاری استفاده کرد.

روش نصب گام‌ به‌ گام قالب ستون گرد

نصب این قالب‌ ها ساده است اما نیاز به دقت دارد تا از ایمنی و کیفیت اطمینان حاصل شود. راهنمای زیر بر اساس بهترین شیوه‌ ها تدوین شده:

• آماده‌ سازی: پس از آرماتوربندی، اسپیسرها را نصب کنید و سطح قالب را با روغن مخصوص لغزنده کنید تا بتن نچسبد.
• مونتاژ پنل‌ ها: دو نیم‌ دایره را با پین، گوه یا کلمپس متصل کنید. برای قطر بیش از ۱ متر، از استیفنر استفاده کنید.
• تثبیت: براکت‌ ها و مهارها را اضافه کنید و قالب را تراز و شاقول کنید.
• بتن‌ ریزی: برای ارتفاع کم، یکجا بریزید؛ برای بیش از ۷ متر، در دو مرحله با فاصله ۳۰-۶۰ دقیقه.
• جدا کردن: پس از ۲۴ ساعت، قالب را با دقت جدا کنید و تمیز نمایید.

نکته: برای ارتفاع بیش از ۳ متر، اتصالات بالا و پایین را متحرک نگه دارید تا تراز حفظ شود.

قالب ستون گرد دست دوم

قالب ستون گرد دست دوم یکی از گزینه‌ های اقتصادی در صنعت ساخت‌ و ساز است که برای بتن‌ریزی ستون‌های دایره‌ای شکل استفاده میشود. این سیستم مدولار، که اغلب از مواد فلزی یا پلاستیکی ساخته شده، امکان ایجاد سطوح بتنی صاف و مقاوم را فراهم میکند و در پروژه‌ های متنوع از ساختمان‌ های کوچک تا سازه‌ های متوسط کاربرد دارد. با انتخاب دست دوم، میتوان هزینه‌ ها را کاهش داد، اما بررسی کیفیت و نگهداری مناسب کلیدی است تا از دوام و ایمنی اطمینان حاصل شود.

مزایای استفاده از قالب ستون گرد دست دوم

تحقیقات و تجربیات صنعت نشان میدهد که قالب‌ های گرد دست دوم، اگر در وضعیت خوبی باشند، توزیع بار یکنواخت‌ تری ایجاد میکنند و مقاومت در برابر زلزله را افزایش میدهند، مشابه نمونه‌ های نو. مزایای کلیدی عبارتند از:

• صرفه‌ جویی اقتصادی: کاهش هزینه‌ های ساخت تا ۵۰% نسبت به نو، مناسب برای پروژه‌ های بودجه‌ محدود.
• قابلیت استفاده مجدد: حتی پس از خرید دست دوم، میتوان آن‌ ها را چندین بار استفاده کرد و سپس با افت قیمت کم فروخت.
• سرعت نصب: مونتاژ آسان بدون نیاز به تجهیزات پیچیده، مشابه نو.
• کیفیت سطح بتن: سطح صاف کلاس ۱ بدون نیاز به ترمیم زیاد، اگر قالب سالم باشد.
• ایمنی و مقاومت: تحمل فشار هیدرواستاتیک بتن، اما نیاز به بررسی جوش‌ ها و اتصالات دارد.

با این حال، معایب احتمالی شامل کاهش دوام به دلیل استفاده قبلی، احتمال خوردگی یا تاب‌خوردگی، و نیاز به هزینه‌ های تعمیراتی است که میتواند مزایای اقتصادی را کاهش دهد.

کاربردهای قالب ستون گرد دست دوم

این قالب‌ ها عمدتاً برای ستون‌ های با قطر ۱۵۰ تا ۱۲۰۰ میلی‌متر و ارتفاع تا ۱۱ متر استفاده میشوند، اما در دست دوم اغلب برای پروژه‌ های کوچکتر توصیه میشود. کاربردهای رایج شامل:

• ساختمان‌ های مسکونی و تجاری با بودجه محدود برای زیبایی و استحکام.
• پروژه‌ های کوچک صنعتی یا پارکینگ‌ها برای توزیع بار یکنواخت.
• سازه‌ های متوسط که نیاز به سطوح بتنی نمایان دارند، اما بدون سرمایه‌گذاری زیاد.

جمع‌ بندی

قالب ستون گرد یکی از مهم‌ ترین و تخصصی‌ ترین ابزارهای قالب‌ بندی در پروژه‌ های بتنی است که نقش تعیین‌ کننده‌ ای در ساخت ستون‌های دایره‌ای باکیفیت، مقاوم و ایمن دارد. این قالب‌ ها چه در نوع فلزی و چه در نوع پلاستیکی، به دلیل طراحی منحنی و مدولار خود امکان اجرای دقیق، سریع و استاندارد ستون‌ ها را فراهم میکنند. ساختار مقاوم آنها در برابر فشار بتن، قابلیت مونتاژ و دمونتاژ آسان، جلوگیری از نشت شیره بتن و ایجاد سطح نهایی صاف، باعث شده است در پروژه‌ های بزرگ و حساس مانند برج‌ ها، پل‌ ها، سازه‌ های صنعتی و ساختمان‌ های مرتفع به‌ طور گسترده مورد استفاده قرار گیرند.

چیدمان صحیح اجزا مانند پنل‌ها، براکت‌ها، مهارها و اسپیسرها و رعایت مراحل استاندارد نصب، کیفیت نهایی سازه را تضمین می‌کند. انتخاب نوع مناسب قالب (فلزی برای پروژه‌ های سنگین و پلاستیکی برای قطرهای کوچک‌تر) نیز تأثیر زیادی در عملکرد و ایمنی دارد. در مجموع، قالب ستون گرد ابزاری کارآمد، دقیق و اقتصادی است که ضمن افزایش سرعت اجرا، مقاومت و دوام ستون‌ های بتنی را به‌ طور چشمگیری بهبود می‌بخشد.
