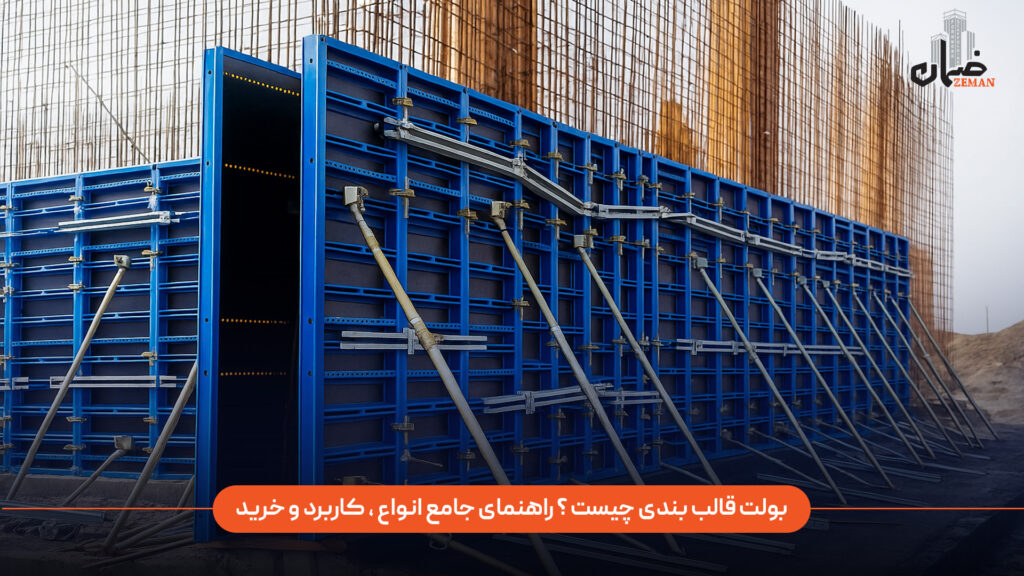

بولت قالب بندی چیست؟ راهنمای جامع انواع، کاربرد و خرید
اشتراک گذاری در :
در صنعت ساخت و ساز، بولت قالب بندی نقش حیاتی در ایجاد سازه های بتنی ایفا میکند. این ابزار ساده اما قدرتمند، به عنوان یک اتصال دهنده کلیدی، قالب ها را ثابت نگه میدارد و از تغییر شکل آن ها تحت فشار بتن جلوگیری میکند. اگر به دنبال درک جامعی از بولت قالب بندی هستید، این راهنما به شما کمک میکند تا انواع، کاربردها و نکات خرید را بشناسید. در سایت ضمان، ما با ارائه سسیتم های قالب بندی بتن باکیفیت، به شما کمک میکنیم تا پروژه های خود را با اطمینان اجرا کنید.
بولت قالب بندی چیست؟
بولت قالب بندی، که گاهی به عنوان بلت یا پیچ قالب بندی نیز شناخته میشود، یک قطعه فلزی استوانه ای شکل با رزوه است که برای اتصال و تثبیت قالب های بتن استفاده میشود. این ابزار از جنس میلگرد فولادی (معمولاً سایز ۱۶) ساخته میشود و وظیفه اصلی آن، تحمل فشار جانبی بتن و حفظ فاصله بین وجه های قالب است. بدون بولت قالب بندی، قالب ها ممکن است تحت وزن بتن جابجا شوند و کیفیت نهایی سازه را کاهش دهند.
جایگاه استراتژیک بولت قالب بندی
نقش بولت قالب بندی فراتر از یک اتصال دهنده ساده است؛ این قطعه به عنوان “مهارکننده فشار جانبی بتن” عمل میکند. بتن تازه، به دلیل خواص هیدرواستاتیک خود، فشاری بسیار عظیم و متغیر بر دیواره های قالب وارد میکند. اگر این فشار به درستی مهار نشود، میتواند منجر به جابه جایی، تغییر شکل و حتی فروپاشی قالب ها گردد. بولت های قالب بندی با ایجاد استحکام و ثبات، به طور مستقیم از این حوادث جلوگیری میکنند و تضمین میکنند که سازه نهایی دقیقاً مطابق با نقشه های طراحی شده، شکل گیرد. این نقش حیاتی، بولت را از یک ابزار فرعی به یک جزء ضروری در حفظ ایمنی کارگاه و ارتقاء کیفیت ساخت تبدیل میکند.
تحلیل نقش بولت در یک سیستم جامع
درک عملکرد بولت قالب بندی بدون شناخت سیستم کامل قالب بندی که این قطعه بخشی از آن است، ناقص خواهد بود. بولت ها به ندرت به تنهایی مورد استفاده قرار میگیرند؛ بلکه عضوی از یک مجموعه منسجم از متعلقات قالب بندی هستند که شامل مهره خروسکی و واشر کاس، و پشت بندهایی نظیر سولجر و لوله میشود. نحوه کار این سیستم به این صورت است که بولت از سوراخ های موجود در پنل های قالب عبور کرده و در دو طرف با استفاده از واشر و مهره خروسکی محکم میشود تا فشار وارده از بتن را مهار کند.
این پیوستگی عملکردی یک نکته حیاتی را آشکار میکند: کیفیت پایین در یک جزء میتواند به شکست کل سیستم منجر شود. استفاده از یک بولت ضعیف، یا متعلقات بی کیفیت مانند واشرها و مهره هایی که قادر به تحمل فشار بتن نیستند، یک خطر بالقوه را ایجاد میکند. در هنگام بتن ریزی با فشار بالا، اگر یکی از این اجزا از کار بیفتد، ممکن است کل قالب دچار فروپاشی شده و نه تنها خسارت مالی سنگینی به پروژه وارد کند، بلکه جان کارگران را نیز به خطر بیندازد.
این موضوع نشان میدهد که تصمیم گیری در مورد خرید بولت نباید صرفاً بر اساس قیمت واحد باشد، بلکه باید به کیفیت و عملکرد کل سیستم قالب بندی توجه شود. انتخاب آگاهانه و استراتژیک یک بولت باکیفیت بالا، در واقع سرمایه گذاری بر روی ایمنی، دوام و موفقیت پروژه است.
انواع بولت قالب بندی
صنعت ساخت و ساز، طیف وسیعی از بولت های قالب بندی را متناسب با نیازها و شرایط مختلف پروژه ها ارائه میدهد. شناخت دقیق هر نوع و کاربرد تخصصی آن، برای هر مهندس و پیمانکاری ضروری است.
بولت های استاندارد: ستون فقرات قالب بندی های رایج
بولت تمام رزوه: بولت تمام رزوه، همانطور که از نامش پیداست، یک میله فولادی است که تمام سطح آن دارای رزوه یا پیچ است. این بولت ها معمولاً در دو مقطع ۱۶ و ۲۲ میلی متری و در طول های ۷۰ تا ۴۰۰ سانتی متر تولید میشوند تا ضخامت های مختلف دیوار را پوشش دهند.
کاربرد: اصلی‌ترین کاربرد این نوع بولت، اتصال دو وجه روبروی قالب فلزی بتن در دیوارهای برشی غیرآب‌بند، پل‌ها، و سازه‌هایی است که نیاز به مقاومت بالا در برابر فشار هیدرواستاتیک بتن دارند. با استفاده از این بولت‌ها، پنل‌های قالب به هم متصل شده و از فاصله گرفتن در حین بتن‌ریزی جلوگیری میشود، که این امر به حفظ پایداری و شکل نهایی سازه کمک شایانی میکند.
بولت دو سر رزوه: بولت دو سر رزوه از نظر کاربرد شباهت زیادی به بولت تمام رزوه دارد. با این حال، تفاوت کلیدی آن در ساختار است؛ در حالی که بولت تمام رزوه کاملاً رزوه شده است، این نوع تنها در دو انتهای خود دارای رزوه است (معمولاً ۲۵ سانتی متر در هر طرف).
کاربرد: این نوع بولت قالب بندی فقط در دو انتها رزوه دارد و برای دفع فشار جانبی بتن ایده آل است. بولت دو سر رزوه اغلب از میلگرد ۱۶ ساخته میشود و در دیوارهای دو طرفه کاربرد دارد. در کنار این، می‌توانید از قالب بندی دیوار دو طرفه برای تکمیل سیستم استفاده کنید.
بولت عصایی: بولت عصایی به دلیل شکل منحنی و عصا مانند خود در یک سر، به این نام شناخته میشود. این بولت در اندازه های استاندارد ۴۰ سانتی متر و همچنین در سایزهای ۵۰ و ۶۰ سانتی متری نیز تولید میشود.
کاربرد دقیق: بولت عصایی نقش “گیره سولجر” را ایفا میکند و وظیفه اش اتصال سولجرها (که به عنوان پشت بند عمودی عمل میکنند) به لوله های افقی پشت بند است. این اتصال، ثبات و مقاومت کل سیستم قالب بندی را به شدت افزایش می دهد و از جابه جایی قالب ها در حین بتن ریزی جلوگیری میکند.
میان بولت آب بند: میان بولت ها ابزارهایی هستند که برای ثابت نگه داشتن فاصله مشخص بین دو سطح قالب و مهار فشارهای جانبی بتن به کار میروند. این قطعات به دلیل عملکرد و مزایای اقتصادی خود، به خصوص در سازه هایی که نیاز به آب بندی دارند، مانند مخازن و سدها مورد توجه قرار گرفته اند. این نوع بولت قالب بندی در مدل های چدنی، فنری و پلاستیکی موجود است و پس از بتن ریزی، محل آن آب بندی میشود.
تمایز بولت های قالب بندی از بولت های عمومی صنعتی
درک این تفاوت برای جلوگیری از سردرگمی در صنعت ضروری است. در حالی که بولت های قالب بندی برای یک فرآیند موقت ساختمانی طراحی شده اند، انواع دیگری از بولت ها در صنایع مختلف برای ایجاد اتصالات دائمی و سازه ای به کار می روند. به عنوان مثال:
- انکربولت (Anchor Bolt): برای اتصال صفحات فلزی به فونداسیون یا سطوح بتنی استفاده میشود و به عنوان یک جزء دائمی در سازه باقی می ماند.
- رول بولت (Roll Bolt): برای اتصال صفحات فلزی و تجهیزات به سطوح بتنی یا سنگی به کار می‌رود و بر اساس مکانیزم افزایش حجم در سوراخ عمل میکند.
- یوبولت (U-Bolt): به شکل حرف “U” انگلیسی بوده و برای مهار و پشتیبانی لوله ها در سیستم های پایپینگ در صنایع نفت و گاز استفاده میشود.
تفاوت اساسی در هدف است: بولت های قالب بندی ابزاری موقت برای فرآیند قالب سازی هستند، در حالی که بولت های صنعتی اتصالات دائمی و سازه ای را ایجاد میکنند. این تمایز دقیق، انتخاب و استفاده صحیح از هر ابزار را تضمین میکند.

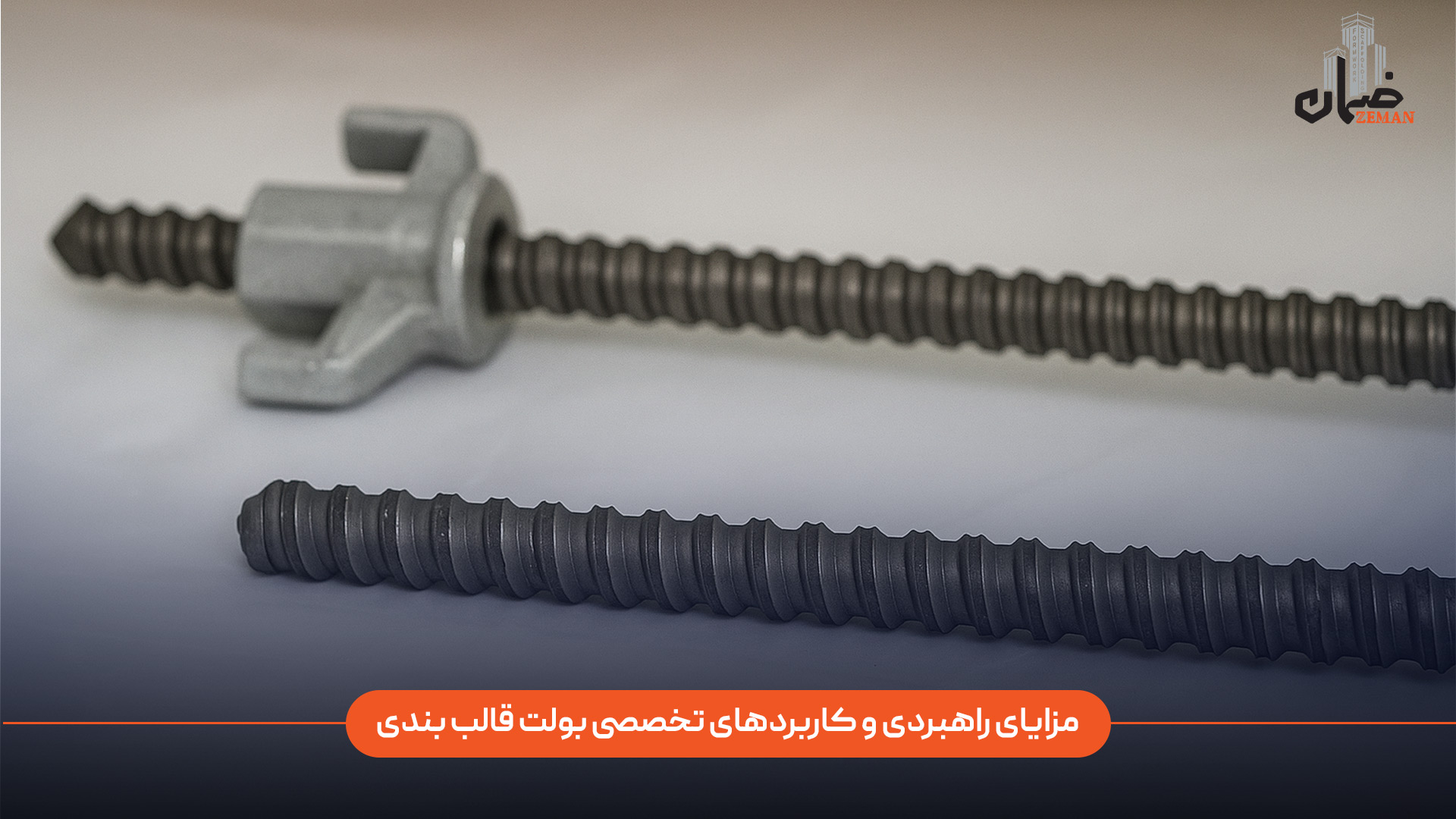

مزایای راهبردی و کاربردهای تخصصی بولت قالب بندی
انتخاب و استفاده از بولت های قالب بندی مناسب، مزایای راهبردی و عملی متعددی را برای پروژه های ساختمانی به همراه دارد. این مزایا فراتر از صرفاً اتصال فیزیکی هستند و بر جنبه‌های کلیدی مانند ایمنی، کیفیت و بهره وری تأثیر می‌گذارند.
افزایش پایداری و ایمنی
همانطور که پیشتر اشاره شد، بولت های قالب بندی نقش اصلی در مهار فشارهای هیدرواستاتیک بتن ایفا میکنند. با ایجاد یک اتصال محکم بین پنل های قالب، از تغییر شکل یا فروریزش ناگهانی آنها جلوگیری میکنند. این امر به ویژه در پروژه هایی که با حجم و ارتفاع بالای بتن ریزی سروکار دارند، حیاتی است و به طور مستقیم بر ایمنی کارگران در محل پروژه تأثیر میگذارد. یک بولت باکیفیت و استاندارد، ریسک حوادث ناشی از نقص در قالب بندی را به میزان چشمگیری کاهش میدهد و به عنوان یک ضامن پایداری عمل میکند.
دقت بی‌نظیر در اجرا
یکی از مهم ترین وظایف بولت ها، حفظ فاصله دقیق و ثابت بین دو وجه قالب است. این دقت در اجرا، منجر به تولید دیوارهایی با ضخامت کاملاً یکنواخت و سطوح صاف میشود که دقیقاً مطابق با نقشه های طراحی شده است. این ویژگی، نیاز به عملیات نازک‌کاری و تعمیرات پرهزینه پس از بتن ریزی را کاهش میدهد و به افزایش کیفیت نهایی سازه کمک میکند.
تسریع فرآیند و صرفه جویی در هزینه ها
بولت های قالب بندی به دلیل طراحی ساده و کاربردی، فرآیند نصب و جداسازی آسانی دارند. این سهولت استفاده، به افزایش سرعت اجرای پروژه و کاهش زمان تحویل آن منجر میشود. علاوه بر این، بسیاری از انواع بولت های فولادی، مانند بولت های تمام رزوه و دو سر رزوه، قابلیت استفاده مجدد در پروژه های متعدد را دارند. این ویژگی اقتصادی، هزینه‌های تدارکات را به شدت کاهش میدهد و ارزش سرمایه گذاری اولیه را افزایش میدهد.
جدول جامع: مقایسه و انتخاب انواع بولت قالب بندی
برای تسهیل فرآیند تصمیم‌گیری، جدول زیر به طور خلاصه ویژگی های کلیدی و کاربردهای اصلی هر یک از انواع بولت های قالب بندی را مقایسه میکند
| نوع پروفیل | مزایا | کاربردهای اصلی | پیچیدگی نصب |
|---|---|---|---|
| توکار | زیبایی مینیمال و یکپارچه، نورپردازی مخفی | سقف کاذب، دیوار، کف، طراحی های مدرن | بالا (نیاز به برش و آماده سازی سطح) |
| روکار | نصب سریع و آسان، بدون نیاز به تخریب، هزینه کمتر | فضاهایی که امکان نصب توکار وجود ندارد، نورپردازی سریع | پایین (نیاز به سوراخکاری سطحی) |
| آویز | نورپردازی مستقیم و موضعی، قابلیت تنظیم ارتفاع و شدت نور | میزهای اداری، کانترهای آشپزخانه، فضاهای تجاری و نمایشگاهی | متوسط (نیاز به نصب سیم بکسل و تنظیمات) |
راهنمای جامع خرید بولت قالب بندی: فاکتورهای کلیدی و نکات مهم
تصمیم به خرید بولت قالب بندی، یک تصمیم فنی-اقتصادی مهم است که مستقیماً بر موفقیت یا شکست یک پروژه تأثیر میگذارد. در این بخش، به بررسی عوامل مؤثر بر قیمت و نکات حیاتی در انتخاب محصول مناسب می‌پردازیم.
فاکتورهای تعیین‌کننده قیمت
قیمت بولت های قالب بندی تحت تأثیر مجموعه‌ای از عوامل قرار دارد که شناخت آنها برای بودجه‌بندی دقیق ضروری است. یکی از مهم‌ترین عوامل، نوسانات بازار فلزات پایه مانند آهن و فولاد است که قیمت نهایی محصول را به شدت تحت تأثیر قرار میدهد. سایر فاکتورها عبارتند از:
- کیفیت مواد اولیه: نوع و کیفیت مواد اولیه (فولاد کربنی، فولاد گالوانیزه، استیل ضد زنگ) تأثیر مستقیمی بر مقاومت و طول عمر بولت دارد. بولت هایی که از فولاد باکیفیت بالا و پوشش مقاوم در برابر زنگ‌زدگی تولید میشوند، معمولاً قیمت بالاتری دارند.
- اندازه و ابعاد: قطر و طول بولت، که میزان مواد اولیه به کار رفته در آن را تعیین میکند، به طور مستقیم بر قیمت تأثیر میگذارد. بولت های بزرگتر و با طول بیشتر، قیمت بالاتری دارند.
- فرآیند تولید: روش های تولید و دقت ساخت نیز از عوامل مؤثر بر قیمت هستند. استفاده از دستگاه های پیشرفته مانند CNC و رعایت استانداردهای کیفی، هزینه ها را افزایش میدهد اما به تولید محصولی با دوام و ایمن منجر میشود.
نکات مهم در انتخاب و خرید
پیمانکاران و مدیران تدارکات باید در هنگام خرید بولت قالب بندی دقت بالایی به خرج دهند، زیرا انتخاب اشتباه میتواند به ضرر پروژه تمام شود. خرید صرفاً بر اساس قیمت پایین، یک تصمیم خطرناک است. یک بولت ارزان قیمت و بی کیفیت ممکن است در برابر فشارهای بالای بتن مقاومت نکند و باعث بروز حوادث و خسارات جبران ناپذیر شود. به همین دلیل، باید “کیفیت و قیمت” را به عنوان دو اصل مهم در نظر گرفت.
خریدار باید نوع بولت را با توجه به نیازهای فنی پروژه انتخاب کند. برای مثال، برای دیوارهایی که نیاز به آب بندی دارند (مانند استخرها و مخازن)، استفاده از میان بولت های پلاستیکی و بولت های بیرونی ضروری است. برای دیوارهای برشی غیرآب‌بند، بولت های تمام رزوه یا دو سر رزوه گزینه های مناسب تری هستند.

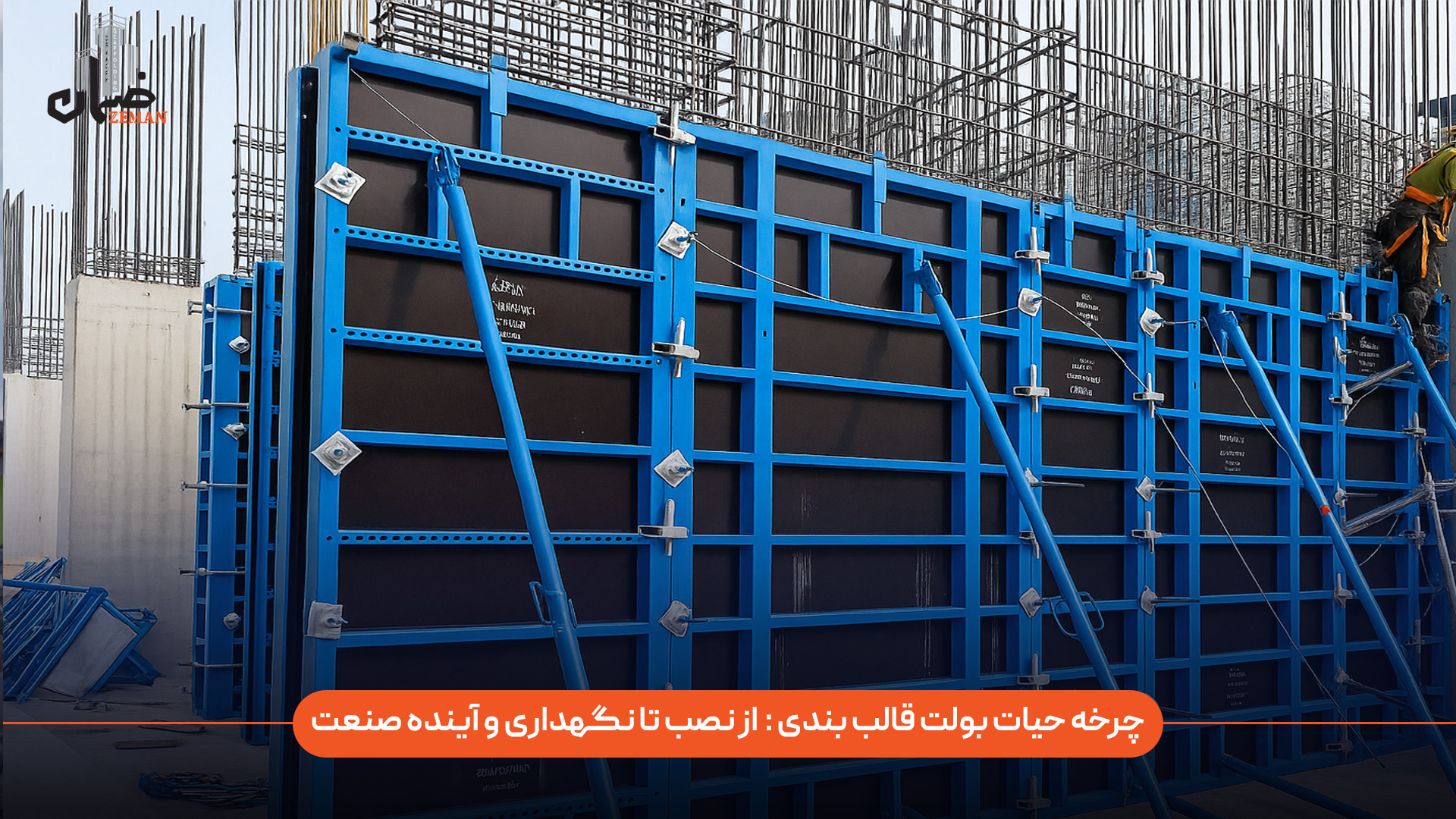

چرخه حیات بولت قالب بندی: از نصب تا نگهداری و آینده صنعت
برای دستیابی به حداکثر کارایی و طول عمر، بولت های قالب بندی باید در طول چرخه حیات خود، از مرحله نصب تا نگهداری، مورد توجه ویژه قرار گیرند.
نصب صحیح و گام به گام
نصب بولت های تمام رزوه و دو سر رزوه فرآیند مشخصی دارد. ابتدا بولت از سوراخ های تعبیه شده در پنل های قالب فلزی عبور داده میشود. سپس، در دو طرف قالب، یک واشر (مانند واشر کاس) و سپس یک مهره خروسکی روی آن بسته میشود تا اتصال محکم گردد و از جابه جایی قالب ها در حین بتن ریزی جلوگیری شود. در هنگام نصب، باید از محکم بودن اتصالات اطمینان حاصل کرد، چرا که اتصالات سست میتوانند در برابر فشار بتن تسلیم شده و باعث تغییر شکل قالب یا حتی نشتی بتن شوند.
نگهداری و افزایش طول عمر
بولت ها، مانند هر ابزار فلزی دیگری، به نگهداری نیاز دارند تا بتوان از آن ها در پروژه های متعدد استفاده کرد. این امر نه تنها به کاهش هزینه ها کمک میکند، بلکه ایمنی پروژه های آتی را نیز تضمین مینماید. نکات کلیدی نگهداری شامل موارد زیر است:
- نظافت و تمیزکاری: بلافاصله پس از قالب برداری، بولت ها باید از هرگونه باقیمانده بتن، آب، یا مواد خورنده پاک شوند. این کار به جلوگیری از خوردگی و زنگ زدگی کمک میکند.
- روغن کاری: استفاده از روغن های مخصوص قالب بندی، یک لایه محافظ بین بولت و بتن ایجاد میکند که علاوه بر جلوگیری از چسبیدن بتن، از زنگ زدن بولت نیز محافظت مینماید.
- انبارداری صحیح: بولت‌ها باید در محلی خشک و دارای تهویه مناسب نگهداری شوند. قرار گرفتن آنها در معرض رطوبت خاک یا هوا، فرآیند زنگ‌زدگی را تسریع میکند.
بی توجهی به این نکات میتواند پیامدهای جدی داشته باشد. یک بولت که به دلیل انبارداری نامناسب دچار زنگ زدگی یا خمیدگی شده باشد ، مقاومت کششی و استحکام خود را از دست میدهد. استفاده مجدد از چنین بولتی در یک پروژه جدید، ریسک بسیار بالایی را به همراه دارد و میتواند به فروپاشی قالب منجر شود. بنابراین، سرمایه گذاری بر روی نگهداری صحیح، در واقع سرمایه گذاری بر روی ایمنی و کارایی دراز مدت است.
مقایسه بولت قالب بندی با تسمه بولت
بولت قالب بندی در مقایسه با تسمه بولت، اتصال محکم تری ایجاد میکند اما سوراخی در بتن باقی میگذارد. تسمه بدون سوراخ است و ارزان تر، اما انعطاف پذیری کمتری دارد. برای پروژه‌های خاص، اتصالات قالب بندی یا سیستم های قالب بندی مدولار را مقایسه کنید. بولت قالب بندی برای فشارهای بالا برتر است.
بولت قالب بندی یک میله رزوه دار است که از میان قالب عبور میکند و پس از بتن ریزی سوراخی در سازه باقی میگذارد، در حالی که تسمه بولت یک نوار فلزی خارجی است که دور قالب میپیچد و بدون ایجاد سوراخ عمل میکند. تحقیقات نشان میدهد این تفاوت میتواند بر مقاومت بتن تأثیرگذار باشد، اما انتخاب بر اساس نیاز پروژه است.
- مزایای تسمه بولت: اجرای سریع تر، هزینه کمتر و عدم نیاز به تعمیر سوراخ ها، که آن را برای پروژه های حساس به زمان مناسب میکند. با این حال، ممکن است در فشارهای بسیار بالا کمتر انعطاف پذیر باشد.
- مزایای بولت قالب بندی: اتصال محکم‌تر در سازه های پیچیده، اما ممکن است منجر به کاهش جزئی مقاومت بتن شود. شواهد حاکی از آن است که در پروژه های سنتی، این روش همچنان محبوب است.
- کاربردها: هر دو برای تثبیت قالب های بتن استفاده میشوند، اما تسمه بولت برای دیوارهای برشی بدون سوراخ ترجیح داده میشود، در حالی که بولت برای فونداسیون و ستون ها مناسب تر است.
- هزینه و کارایی: تسمه بولت اغلب ارزانتر و کارآمدتر است، اما انتخاب نهایی به عوامل پروژه مانند دقت و کیفیت سطح بتن بستگی دارد. کارشناسان پیشنهاد میکنند برای پروژه‌های بزرگ، ترکیبی از هر دو را بررسی کنید.
نوآوری و آینده صنعت بولت و قالب بندی
صنعت ساختمان به طور پیوسته در حال تحول است. نوآوری هایی مانند قالب های رباتیک و پرینت سه بعدی بتن، روش های سنتی ساخت را به چالش کشیده اند. در این میان، بولت ها نیز باید با این پیشرفت ها همگام شوند. ظهور سیستم های قالب بندی نوین مانند قالب های تونلی، که به دنبال افزایش سرعت و کاهش هزینه هستند ، نیاز به اتصالات سریع تر، سبک‌تر و کارآمدتر را افزایش میدهد.
در پاسخ به این نیازها، نوآوری هایی مانند میان بولت های پلاستیکی و استفاده از پوشش های گالوانیزه یا جنس استیل ضد زنگ برای بولت های فولادی مطرح شده اند. این تحولات نشان میدهند که آینده صنعت به سمت راهکارهایی با عملکرد بالاتر، دوام بیشتر در برابر عوامل محیطی، و هزینه کمتر در چرخه عمر محصول در حال حرکت است. این گرایش، بولت های قالب بندی را از یک ابزار صرف، به یک عنصر استراتژیک در معماری نوین ساختمان ها تبدیل میکند.
نتیجه گیری نهایی: بولت قالب بندی، سنگ بنای هر پروژه موفق
در نهایت، بولت قالب بندی یک ابزار حیاتی و راهبردی است که عملکرد آن مستقیماً بر ایمنی، دقت و صرفه جویی در هر پروژه ساخت و ساز تأثیر میگذارد. انتخاب صحیح بولت، نیازمند درک عمیق از انواع مختلف آن، کاربردهای تخصصی هر کدام و توجه به فاکتورهای کلیدی مانند کیفیت، ابعاد و تناسب با نیازهای پروژه است. بی توجهی به کیفیت، میتواند ریسک های غیرقابل جبرانی را به همراه داشته باشد، در حالی که سرمایه گذاری آگاهانه در این حوزه، به افزایش پایداری سازه، تسریع فرآیند ساخت و کاهش هزینه های درازمدت منجر خواهد شد.
با توجه به اهمیت این انتخاب، توصیه میشود پیش از خرید، با کارشناسان فنی و تأمین کنندگان معتبر مشورت شود تا بهترین و مناسب ترین محصول، متناسب با الزامات فنی و بودجه ای پروژه انتخاب گردد.
