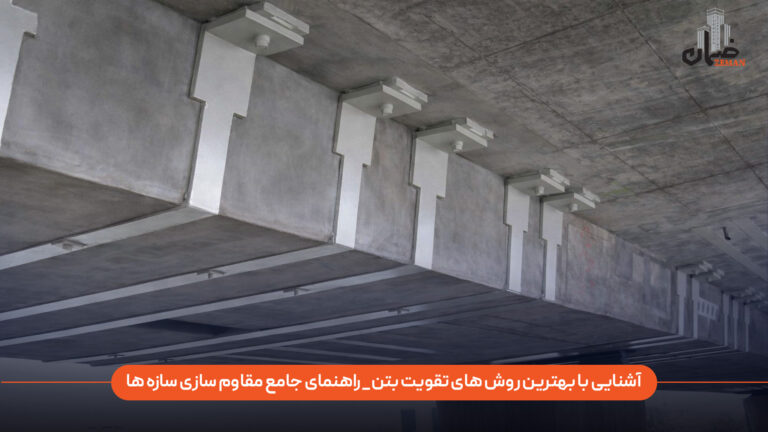

آشنایی با بهترین روش های تقویت بتن_راهنمای جامع مقاوم سازی سازه ها
با گذشت زمان و تغییر کاربری سازه ها، خطاهای طراحی، افزایش بارهای وارده یا عوامل محیطی مخرب، نیاز به تقویت بتن و مقاوم سازی امری اجتناب ناپذیر محسوب میشود. امروزه مهندسان عمران با چالش های بزرگی در زمینه حفظ و ارتقای ایمنی ساختمان ها روبرو هستند. انتخاب روش مناسب برای تقویت سازه بتنی نه تنها بر طول عمر آن می افزاید، بلکه از هزینه های سنگین تخریب و نوسازی نیز جلوگیری میکند.
در این مقاله جامع از وب سایت ضمان، قصد داریم شما را با به روزترین و کارآمدترین تکنیک های مقاوم سازی آشنا کنیم. چه پیمانکار باشید و چه مهندس ناظر، شناخت دقیق این روش ها برای تصمیم گیری صحیح حیاتی است.
چرا تقویت سازه های بتنی ضروری است؟
پیش از آنکه به سراغ روش های فنی برویم، باید بدانیم چه عواملی ما را به سمت مقاوم سازی سوق میدهند. بسیاری از ساختمان های بتنی پس از چند سال دچار ضعف هایی میشوند که اگر نادیده گرفته شوند، فاجعه بار خواهند بود.
۱. خوردگی میلگردها و فرسودگی بتن
یکی از شایعترین دلایل نیاز به ترمیم، نفوذ رطوبت و یون های کلر به داخل بتن است. این عامل باعث زنگ زدگی آرماتورها و ترک خوردن بتن میشود. استفاده از افزودنی های نامناسب یا عدم رعایت نسبت آب به سیمان در زمان ساخت، این روند را تسریع میکند. برای پیشگیری از این مشکل در پروژه های جدید، استفاده از روان کننده بتن با کیفیت بالا جهت کاهش نفوذپذیری بسیار توصیه میشود.
۲. تغییر کاربری ساختمان و افزایش بار
تصور کنید ساختمانی که با کاربری مسکونی طراحی شده، حالا قرار است به عنوان انبار یا کتابخانه استفاده شود. بارهای زنده در کاربری جدید بسیار بیشتر از ظرفیت طراحی اولیه است. در این حالت، المان های سازه مثل تیرها و ستون ها نیاز به تقویت خمشی و برشی دارند تا بتوانند بار اضافه را تحمل کنند.
۳. خطاهای اجرایی و طراحی
متاسفانه در بسیاری از پروژهها، به دلیل عدم نظارت دقیق، بتنریزی با کیفیت پایین انجام میشود و یا آرماتورگذاری طبق نقشه صورت نمیگیرد. کرمو شدن بتن یا پایین بودن مقاومت فشاری نمونههایی از این خطاها هستند. در چنین شرایطی، استفاده از ملاتهای ترمیمی و سیستم های تقویتی برای جبران ضعفهای اولیه ضروری است. شما میتوانید برای ترمیم سطحی و عمقی از انواع گروت ساختمانی موجود در سایت ضمان بهره ببرید.
۴. بهروزرسانی آییننامههای زلزله
ایران کشوری زلزله خیز است و آیین نامه های ساختمانی (مثل استاندارد ۲۸۰۰) هر چند سال یکبار سخت گیرانه تر میشوند. ساختمان هایی که ۲۰ سال پیش ساخته شده اند، شاید با استانداردهای امروز ایمن محسوب نشوند و نیاز به بهسازی لرزه ای داشته باشند.
انواع روش های مقاوم سازی بتن کدامند؟
روشهای متعددی برای تقویت بتن وجود دارد که هر کدام مزایا و معایب خاص خود را دارند. انتخاب روش مناسب بستگی به بودجه، زمان اجرا، شرایط محیطی و نوع ضعف سازه دارد. در ادامه به معرفی محبوبترین روشها میپردازیم که در بخشهای بعدی مقاله به تفصیل بررسی خواهند شد:
- ژاکت بتنی (Concrete Jacketing): افزایش ابعاد تیر و ستون با بتن ریزی مجدد و قالب بندی ستون.
- ژاکت فولادی (Steel Jacketing): محصور کردن بتن با ورق های فولادی.
- سیستم های FRP (پلیمرهای مسلح به الیاف): روش نوین و سبک برای تقویت کششی و خمشی.
- افزودن دیوارهای برشی: برای مقابله با بارهای جانبی زلزله.
- پس کشیدگی (Post-tensioning): اعمال نیروی فشاری برای کنترل ترک ها.
تقویت سازه با ژاکت بتنی (Concrete Jacketing)
ژاکت بتنی یکی از روش های کلاسیک برای افزایش ظرفیت باربری ثقلی و جانبی ستون ها و تیرهاست. در این روش، لایهای از بتن مسلح (شامل میلگردهای طولی و خاموت های بسته) دور تا دور عضو سازه ای موجود اجرا میشود. این کار عملاً سطح مقطع عضو را افزایش میدهد.
مزایای استفاده از ژاکت بتنی
استفاده از ژاکت بتنی باعث افزایش سختی سازه میشود، که در کنترل تغییر شکل های جانبی (Drift) هنگام زلزله بسیار موثر است. همچنین، چون متریال جدید با متریال قدیم همگن است (هر دو بتن هستند)، رفتار سازه قابل پیش بینیتر خواهد بود. این روش مقاومت عضو در برابر آتش سوزی را نیز به خوبی حفظ میکند.
مراحل اجرای ژاکت بتنی و نکات کلیدی
برای اینکه ژاکت بتنی عملکرد صحیحی داشته باشد، باید پیوستگی کامل بین “بتن قدیم” و “بتن جدید” ایجاد شود.
- زبر کردن سطح: ابتدا باید سطح بتن قدیمی تیشه زنی یا زبر شود تا درگیری مکانیکی افزایش یابد.
- کاشت میلگرد: برای اتصال شبکه آرماتور جدید به سازه قدیم، نیاز به سوراخ کاری و کاشت میلگرد (Rebaring) است. استفاده از چسب کاشت میلگرد با گیرش و مقاومت بالا در این مرحله حیاتی است تا انتقال نیرو به درستی انجام شود. سایت ضمان بهترین برندهای چسب کاشت را ارائه میدهد.
- اجرای لایه پیوند دهنده: قبل از بتن ریزی جدید، استفاده از چسب بتن یا لاتکس برای ایجاد چسبندگی شیمیایی بین دو لایه بتن توصیه میشود.
- بتن ریزی: به دلیل تراکم آرماتورها و فضای کم قالب، معمولاً از بتن های خودتراکم یا با اسلامپ بالا استفاده میشود که نیاز به فوق روان کننده های قوی دارند.
مقاوم سازی با ژاکت فولادی (Steel Jacketing)
اگر محدودیت معماری دارید و نمیتوانید ابعاد ستون ها را زیاد کنید، ژاکت فولادی گزینه بهتری است. در این روش، ورق های فولادی یا پروفیل های نبشی در اطراف عضو بتنی قرار گرفته و به آن متصل میشوند.
چه زمانی از ژاکت فولادی استفاده کنیم؟
این روش برای افزایش شکل پذیری و مقاومت برشی ستون ها فوق العاده است، اما تاثیر کمتری بر افزایش سختی سازه نسبت به ژاکت بتنی دارد. سرعت اجرای آن بالا است و وزن کمتری نسبت به ژاکت بتنی به ساختمان تحمیل میکند. ژاکت فولادی معمولاً به دو روش دورپیچ (برای ستون های دایره ای) یا قفسه بست دار (برای ستون های مستطیلی) اجرا میشود.
چالش اتصال ورق به بتن
بزرگترین چالش در ژاکت فولادی، پر کردن فاصله اندک بین ورق فلزی و سطح بتن است. اگر این فاصله خالی بماند، ورق فولادی کمانش کرده و بار را تحمل نمیکند. برای حل این مشکل، تزریق رزین اپوکسی یا گروتهای پلیمری بسیار ضروری است. همچنین برای محافظت از ورق های فولادی در برابر خوردگی و آتش سوزی، باید روی آن ها با پوشش های ضد حریق یا ملات های محافظ پوشانده شود.
مقایسه ژاکت بتنی و فولادی؛ کدام بهتر است؟
| ویژگی | ژاکت بتنی | ژاکت فولادی |
| افزایش ابعاد | زیاد (اشغال فضا) | کم (مناسب معماری) |
| افزایش سختی | بسیار زیاد | متوسط |
| افزایش وزن سازه | زیاد | کم |
| نیاز به نیروی متخصص | متوسط (اکیپ آرماتوربند) | زیاد (اکیپ جوشکار ماهر) |
| مقاومت در برابر آتش | خوب | ضعیف (نیاز به پوشش) |
انتخاب بین این دو روش کاملاً وابسته به شرایط پروژه شماست. اگر فضا دارید و میخواهید سختی را بالا ببرید، ژاکت بتنی عالی است. اما اگر سرعت اجرا و عدم اشغال فضا اولویت است، ژاکت فولادی را انتخاب کنید.
در بخش بعدی مقاله، به سراغ یکی از مدرنترین و پیشرفتهترین تکنولوژیهای روز دنیا یعنی مقاوم سازی با الیاف FRP میرویم که انقلابی در صنعت تقویت سازه ایجاد کرده است.
سیستم FRP چیست و چگونه عمل میکند؟
FRP مخفف عبارت Fiber Reinforced Polymer به معنای پلیمر مسلح شده با الیاف است. این سیستم از دو جزء اصلی تشکیل شده:
- الیاف (Fibers): که معمولاً از جنس کربن (CFRP) یا شیشه (GFRP) هستند و وظیفه تحمل نیروهای کششی را بر عهده دارند.
- رزین یا ماتریس (Resin): که معمولاً از نوع اپوکسی است و وظیفه چسباندن الیاف به سطح بتن و انتقال نیرو بین آن ها را انجام میدهد.
این الیاف به صورت پارچه یا نوارهای نازک روی سطح خارجی تیرها، ستون ها و دال های بتنی چسبانده میشوند و مقاومت آن ها را به طرز چشمگیری افزایش میدهند.
تجهیزات ضروری در اجرای مقاوم سازی
در تمامی روش های فوق، استفاده از تجهیزات استاندارد نقش کلیدی دارد، از جمله:
- قالب بتن اکسپوز برای کیفیت نهایی بالا
- جک سقفی U جهت تحمل بار قالبها
- بتونیر برای اختلاط یکنواخت بتن
- رعایت زمان عمل آوری بتن برای رسیدن به مقاومت نهایی
چرا FRP جایگزین روش های سنتی شده است؟ (مزایا)
- وزن بسیار ناچیز: برخلاف ژاکت بتنی و فولادی، FRP تقریباً هیچ بار اضافی به سازه تحمیل نمیکند.
- ضخامت کم: ضخامت نهایی سیستم FRP تنها چند میلی متر است و هیچ فضایی از معماری ساختمان اشغال نمیکند.
- مقاومت در برابر خوردگی: الیاف پلیمری دچار زنگ زدگی نمیشوند و برای محیط های مرطوب یا اسیدی (مثل تصفیه خانه ها و سازه های دریایی) ایده آل هستند.
- سهولت و سرعت اجرا: نصب FRP نیاز به تجهیزات سنگین ندارد و در زمان بسیار کوتاهی قابل انجام است.
انواع کاربردهای FRP در ساختمان
سیستم FRP بسیار انعطاف پذیر است و میتوان از آن برای حل مشکلات مختلف سازه ای استفاده کرد:
۱. تقویت خمشی تیرها و دال ها
با چسباندن نوارهای FRP در وجه پایینی (کششی) تیرها یا دال ها، میتوان ظرفیت باربری خمشی آن ها را افزایش داد. این روش جایگزین مناسبی برای کاشت میلگرد اضافی یا اضافه کردن پروفیل های فولادی در زیر سقف است.
۲. تقویت برشی تیرها
برای جبران ضعف خاموت ها و جلوگیری از ترک های برشی (ترک های مورب)، الیاف FRP را میتوان به صورت رکابی های U شکل یا دورپیچ کامل در دو طرف تیر اجرا کرد.
۳. محصور سازی (Confinement) ستون ها
یکی از مهم ترین کاربردهای FRP، دورپیچ کردن ستون ها است. این کار باعث محصور شدن بتن هسته ستون میشود که نتیجه آن افزایش شکل پذیری و ظرفیت باربری فشاری ستون است. این تکنیک در بهسازی لرزه ای برای جلوگیری از شکست ترد ستون ها حیاتی است.
نکات اجرایی مهم در نصب FRP
موفقیت سیستم FRP تماماً به کیفیت چسبندگی آن به بتن وابسته است. هرگونه نقص در اجرا میتواند منجر به جداشدگی (Debonding) زودرس الیاف شود.
- آماده سازی سطح: سطح بتن باید کاملاً تمیز، خشک و عاری از هرگونه گرد و غبار یا چربی باشد. ناهمواری های سطح باید با ساب زدن برطرف شود.
- ترمیم بتن زیر کار: اگر بتن زیرین ترک خورده یا کرمو است، باید حتماً قبل از نصب FRP با ملات های تعمیری اصلاح شود. استفاده از محصولات با کیفیت ضمان، بستر مناسبی را برای نصب فراهم میکند.
- کیفیت رزین: رزین اپوکسی باید دقیقاً طبق دستورالعمل مخلوط شود. نسبت اختلط رزین و هاردنر بسیار حساس است.
اگرچه FRP مزایای زیادی دارد، اما هزینه مصالح اولیه (به خصوص الیاف کربن) نسبتاً بالاست. با این حال، با در نظر گرفتن کاهش هزینه های اجرا، عدم نیاز به توقف بهره برداری از سازه و طول عمر بالا، اغلب توجیه اقتصادی دارد.
در بخش بعدی، به سراغ روش های تکمیلی و خاص تری مانند پس کشیدگی خارجی و افزودن دیوارهای برشی میرویم که برای پروژه های بزرگتر و تغییرات اساسی سازه کاربرد دارند.
افزودن دیوار برشی (Shear Wall Addition)
وقتی صحبت از مقاومت در برابر زلزله میشود، دیوار برشی پادشاه است. بسیاری از ساختمان های قدیمی دارای سیستم قاب خمشی ساده هستند که سختی جانبی کافی برای زلزلههای بزرگ را ندارند. اضافه کردن دیوارهای برشی جدید، موثرترین راه برای کنترل تغییر مکان جانبی (Drift) طبقات است.
این روش چگونه اجرا میشود؟
معمولاً دهانه هایی از قاب ساختمان که مزاحم معماری نیستند انتخاب شده و با دیوارهای بتن مسلح پر میشوند. این دیوارهای جدید باید به طور کامل به تیرها و ستون های اطراف متصل شوند.
- کاشت میلگرد: اتصال شبکه آرماتور دیوار جدید به ستونها و تیرهای موجود از طریق کاشت میلگرد انجام میشود. کیفیت چسب کاشت میلگرد در اینجا حیاتی است، زیرا تمام نیروی زلزله از طریق این اتصالات به دیوار منتقل میشود.
- بتن ریزی: بتنریزی دیوار معمولاً با پمپ و به صورت مرحلهای انجام میشود. استفاده از روان کننده بتن برای تراکم مناسب بتن در بین آرماتورهای دیوار ضروری است.
مزایا: افزایش چشمگیر سختی و مقاومت سازه، کاهش تغییر شکل ها.
معایب: افزایش وزن سازه (نیاز به بررسی فونداسیون)، تغییرات معماری و بستن فضاهای باز، هزینه بالا و زمانبر بودن.
پس کشیدگی خارجی (External Post-Tensioning)
این روش یکی از هوشمندانه ترین تکنیک ها برای رفع افتادگی تیرها (خیز) و بستن ترک های موجود است. در پس کشیدگی خارجی، کابل ها یا تاندون های فولادی پرمقاومت در بیرون از عضو بتنی قرار گرفته و کشیده میشوند.
مکانیزم عملکرد
با کشیدن کابل ها و مهار کردن آن ها به دو سر تیر یا دال، نیروی فشاری بزرگی به بتن وارد میشود. این نیروی فشاری با بارهای ثقلی (که باعث کشش در پایین تیر میشوند) مقابله میکند. در واقع، این روش “نیروی مخالف” به سازه اعمال میکند تا اثر بارگذاری را خنثی کند.
کاربردها
- ترمیم پل ها و تیرهای بلند: برای کاهش خیز و لرزش در دهانه های بلند بسیار موثر است.
- حذف ستون مزاحم: در برخی پروژه های بازسازی، با پس کشیده کردن تیرها میتوان ظرفیت آن ها را آنقدر بالا برد که نیاز به ستون میانی حذف شود.
برای محافظت از کابل های پس کشیدگی در برابر خوردگی و عوامل جوی، معمولاً آن ها را داخل غلاف های پلی اتیلن قرار داده و با گروت سیمانی یا گریس مخصوص پر میکنند. استفاده از گروت های پرمقاومت و منبسط شونده موجود در سایت ضمان، پرشدگی کامل غلاف ها و انتقال صحیح نیرو را تضمین میکند.
بادبندهای فولادی (Steel Bracing)
یک گزینه جایگزین برای دیوار برشی بتنی، استفاده از بادبندهای فولادی (همگرا یا واگرا) در قاب های بتنی است.
- مزیت اصلی: وزن بسیار کمتر نسبت به دیوار بتنی و سرعت اجرای بالاتر.
- چالش: اتصال صفحات فولادی بادبند به قاب بتنی بسیار دشوار و حساس است و نیاز به دیتیل های دقیق و کاشت بولت های قوی دارد.
انتخاب استراتژی مناسب
انتخاب بین افزودن دیوار برشی یا پس کشیدگی بستگی به هدف شما دارد. اگر هدف کنترل زلزله است، دیوار برشی و بادبند بهترین گزینه اند. اما اگر مشکل خیز بیش از حد تیرها یا ضعف باربری ثقلی است، پس کشیدگی خارجی راه حل مهندسی تری محسوب میشود.
در بخش پایانی مقاله، به نکات کلیدی نگهداری پس از مقاوم سازی و جمع بندی نهایی خواهیم پرداخت تا مطمئن شوید سرمایه گذاری شما برای تقویت سازه، دوام طولانی مدتی خواهد داشت.

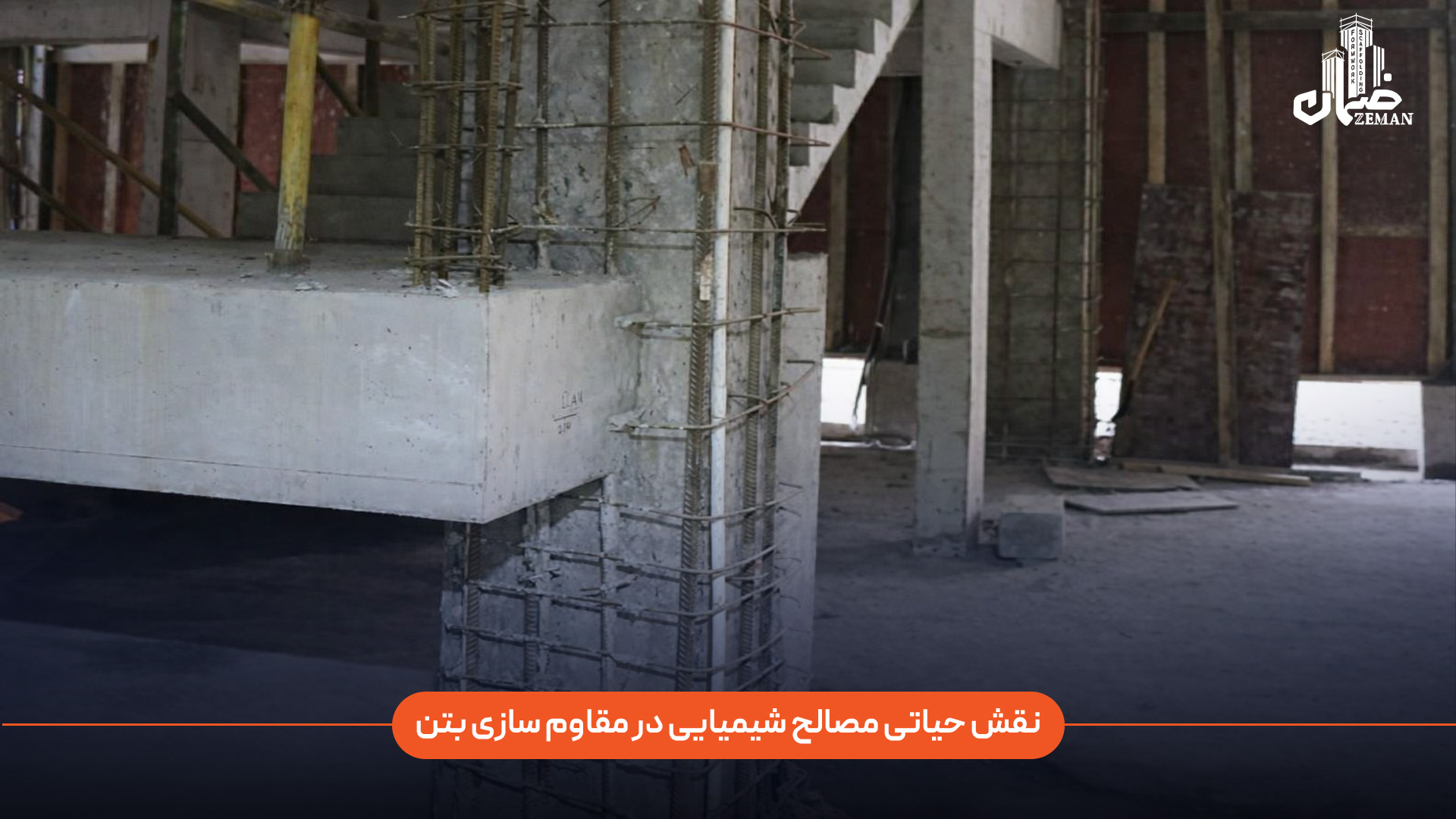

نقش حیاتی مصالح شیمیایی در مقاوم سازی بتن
فرقی نمیکند کدام روش تقویتی را انتخاب کنید؛ موفقیت شما مستقیماً به کیفیت مواد شیمیایی و افزودنی هایی وابسته است که برای اتصال “سازه قدیم” به “مصالح جدید” استفاده میکنید. یک سیستم تقویتی قوی با چسب ضعیف، محکوم به شکست است.
۱. اهمیت گروت ها
در روش هایی مثل ژاکت فولادی یا نصب بیس پلیت ها، فضای خالی زیر کار باید با ماده ای پر شود که بدون جمع شدگی باشد و مقاومت فشاری بسیار بالایی داشته باشد. استفاده از گروت های معمولی ممکن است باعث ایجاد فاصله هوایی و عدم انتقال نیرو شود. پیشنهاد ما بررسی و انتخاب انواع گروت پایه سیمانی و اپوکسی استاندارد از سایت ضمان است که برای تحمل بارهای سنگین طراحی شده اند.
۲. چسب های ساختمانی؛ پیونددهنده های نامرئی
در کاشت میلگرد برای ژاکت بتنی یا افزودن دیوار برشی، چسب کاشت نقش کلیدی دارد. همچنین در سیستم FRP، رزین اشباع سازی الیاف باید ویسکوزیته و گیرش مناسبی داشته باشد. استفاده از چسب های تاریخ گذشته یا نامعتبر میتواند کل پروژه مقاوم سازی را به خطر بیندازد. حتماً از بخش چسب های ساختمانی سایت ضمان برای تهیه محصولات اورجینال و تست شده استفاده کنید.
۳. محافظت از سطوح ترمیم شده
پس از اتمام عملیات مقاوم سازی، سطح بتن و فولاد باید در برابر عوامل محیطی محافظت شود. استفاده از پوشش های محافظتی (Coatings) میتواند عمر مفید سازه تقویت شده را تا ده ها سال افزایش دهد.
بازرسی و پایش دورهای (Monitoring)
تصور نکنید که بعد از مقاوم سازی، کار تمام شده است. سازه های تقویت شده، به ویژه آن هایی که با سیستم های حساس مثل FRP یا کابل های پس کشیده تقویت شده اند، نیاز به بازدیدهای دوره ای دارند.
- بررسی ترک ها: آیا ترک های جدیدی در محل های تقویت شده ظاهر شده است؟
- چک کردن اتصالات: آیا ورق های فولادی یا الیاف FRP دچار جداشدگی یا طبله کردن نشده اند؟
- خوردگی: آیا علائمی از زنگ زدگی در ژاکت های فولادی یا مهارهای کابل ها دیده میشود؟
جمع بندی: کدام روش برای شما مناسب است؟
بیایید یک مرور سریع داشته باشیم:
- ژاکت بتنی: برای افزایش سختی و مقاومت همزمان، وقتی محدودیت فضا ندارید.
- ژاکت فولادی: برای افزایش شکلپذیری و سرعت بالا، وقتی محدودیت معماری دارید.
- FRP: برای تقویت سریع، سبک و بدون تغییر معماری، و همچنین مقاومت در برابر خوردگی.
- دیوار برشی: برای اصلاح کلی سیستم سازه در برابر زلزله.
- پس کشیدگی: برای رفع خیز و افزایش ظرفیت باربری تیرهای بلند.
مقاوم سازی یک علم دقیق و حساس است. هرگز بدون مشورت با مهندسین محاسب و متخصصین باتجربه اقدام به انتخاب روش نکنید. هزینه ای که امروز برای مشاوره و خرید مصالح باکیفیت از مراجع معتبری مثل شرکت ضمان میکنید، سرمایه گذاری برای ایمنی و آرامش آینده شماست.
